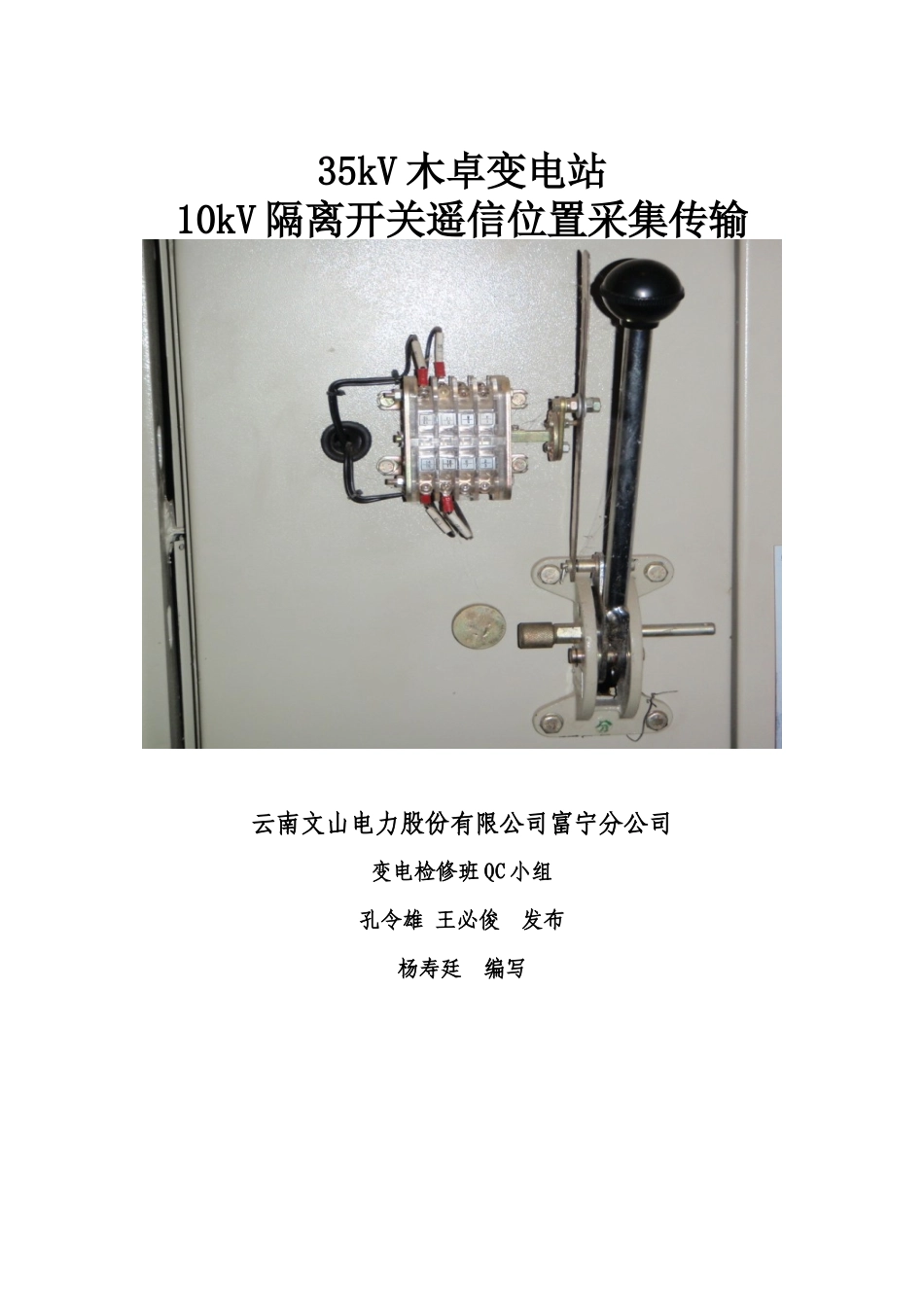

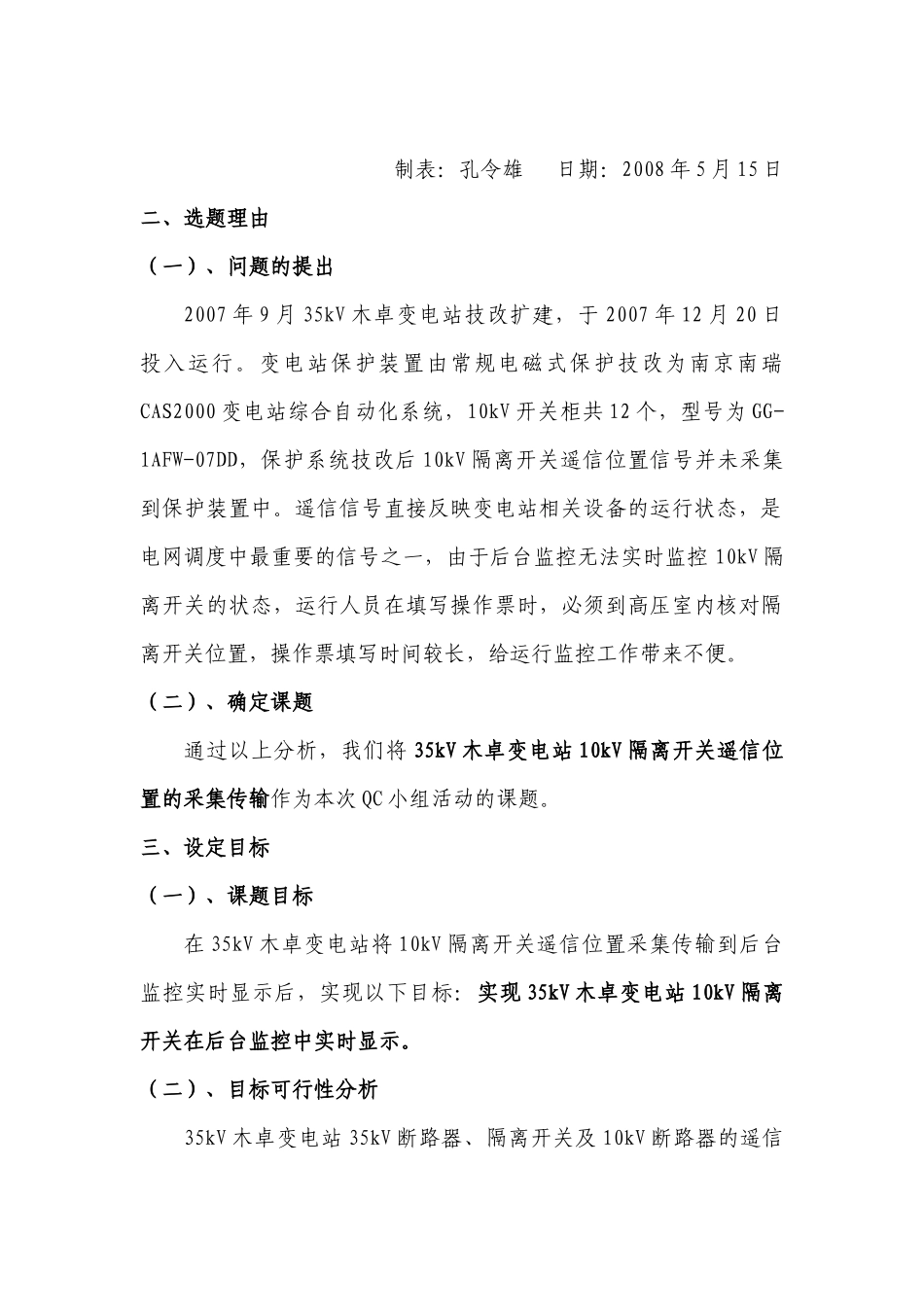

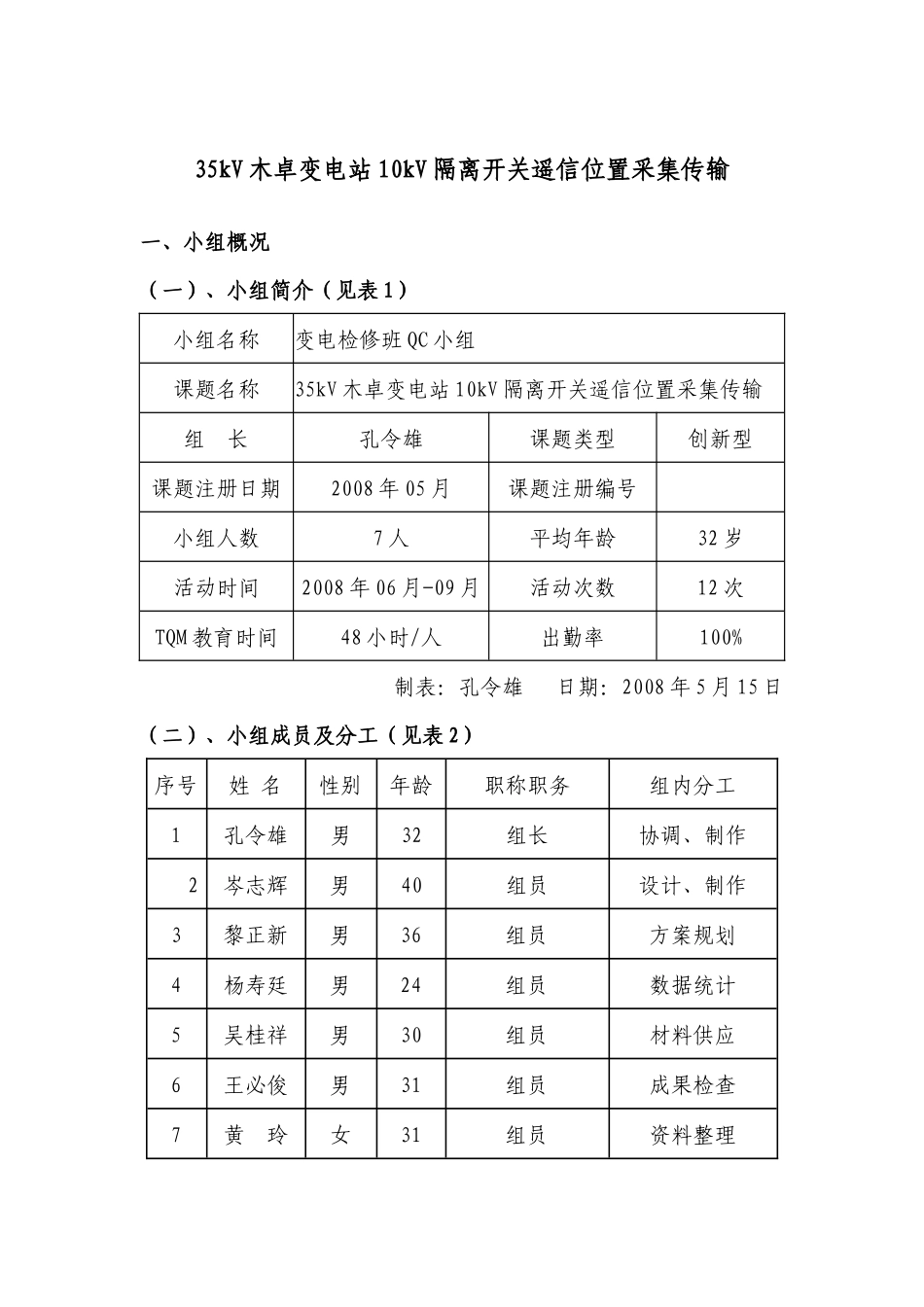

35kV木卓变电站10kV隔离开关遥信位置采集传输云南文山电力股份有限公司富宁分公司变电检修班QC小组孔令雄王必俊发布杨寿廷编写35kV木卓变电站10kV隔离开关遥信位置采集传输一、小组概况（一）、小组简介（见表1）小组名称变电检修班QC小组课题名称35kV木卓变电站10kV隔离开关遥信位置采集传输组长孔令雄课题类型创新型课题注册日期2008年05月课题注册编号小组人数7人平均年龄32岁活动时间2008年06月-09月活动次数12次TQM教育时间48小时/人出勤率100%制表：孔令雄日期：2008年5月15日（二）、小组成员及分工（见表2）序号姓名性别年龄职称职务组内分工1孔令雄男32组长协调、制作2岑志辉男40组员设计、制作3黎正新男36组员方案规划4杨寿廷男24组员数据统计5吴桂祥男30组员材料供应6王必俊男31组员成果检查7黄玲女31组员资料整理制表：孔令雄日期：2008年5月15日二、选题理由（一）、问题的提出2007年9月35kV木卓变电站技改扩建，于2007年12月20日投入运行。变电站保护装置由常规电磁式保护技改为南京南瑞CAS2000变电站综合自动化系统，10kV开关柜共12个，型号为GG-1AFW-07DD，保护系统技改后10kV隔离开关遥信位置信号并未采集到保护装置中。遥信信号直接反映变电站相关设备的运行状态，是电网调度中最重要的信号之一，由于后台监控无法实时监控10kV隔离开关的状态，运行人员在填写操作票时，必须到高压室内核对隔离开关位置，操作票填写时间较长，给运行监控工作带来不便。（二）、确定课题通过以上分析，我们将35kV木卓变电站10kV隔离开关遥信位置的采集传输作为本次QC小组活动的课题。三、设定目标（一）、课题目标在35kV木卓变电站将10kV隔离开关遥信位置采集传输到后台监控实时显示后，实现以下目标：实现35kV木卓变电站10kV隔离开关在后台监控中实时显示。（二）、目标可行性分析35kV木卓变电站35kV断路器、隔离开关及10kV断路器的遥信位置已在后台监控中实时传输，因此实现12个10kV开关柜隔离开关的遥信位置传输，在后台监控中实时显示设备运行状态，借助现有的电气技术，集思广益，此目标可以实现。结论：目标可行四、提出方案并确定最佳方案（一）、提出方案2008年05月31日，小组再次召开QC小组讨论会，利用“头脑风暴法”，针对“实现10kV隔离开关遥信位置采集传输”这个课题，广开言路，提出许多设计的想法，初步归纳成以下三个方案：方案一：更换10kV成套开关柜方案二：在隔离开关连杆机械拐臂上加装辅助开关方案三：在隔离开关操作把手旁加装辅助开关（二）、确定最佳方案2008年06月01日，QC小组对三个方案进行分析，见下表3：方案一更换10kV开关柜方法更换10kV开关柜，重新敷设二次电缆，接入后台监控机，实现隔离开关位置摇信传输效果可实现课题目标优点安全可靠。缺点必须列入09年技改项目，不是QC小组力所能及的范围，且投资大，经济性较差结论不采用方案二在隔离开关连杆机械拐臂上加装辅助开关方法在隔离开关连杆机械拐臂上加装辅助开关，敷设二次电缆，接入后台监控机，实现隔离开关位置摇信传输效果可实现课题目标优点性能稳定，可靠，制作成本较低，经济性较好缺点安装相对困难，不易检修结论不采用方案三在隔离开关操作把手旁加装辅助开关方法在隔离开关操作把手旁加装辅助开关，敷设二次电缆，接入后台监控机，实现隔离开关位置摇信传输效果可实现课题目标优点性能稳定，可靠，制作成本较低，经济性较好，易安装和检修缺点无结论采用制表：黄玲日期：2008年06月01日评估结果：实现10kV隔离开关遥信位置采集传输需要考虑具有安全可靠性、经济性及便于运行维护的方案，综合比较最终选取了方案三：在隔离开关操作把手旁加装辅助开关。（三）方案的细化实现木卓变电站开关柜隔离开关摇信位置传输啊将隔离开关模拟量传输到后台监控机摇信参数设置实现隔离开关分合闸模拟量的采集和传输电缆端子线连接图形界面更改安装辅助开关敷设二次电缆材料就位选取了方案三后，QC小组认真分析了实现方案的应从两个方面着手，一是实现隔离开关分合位置模拟量的采集传输,二是将模拟量转换为数字量在后台监控机上实时显示，见图1。制图：杨寿廷日期：2008年06月01日五、制定对策表...
