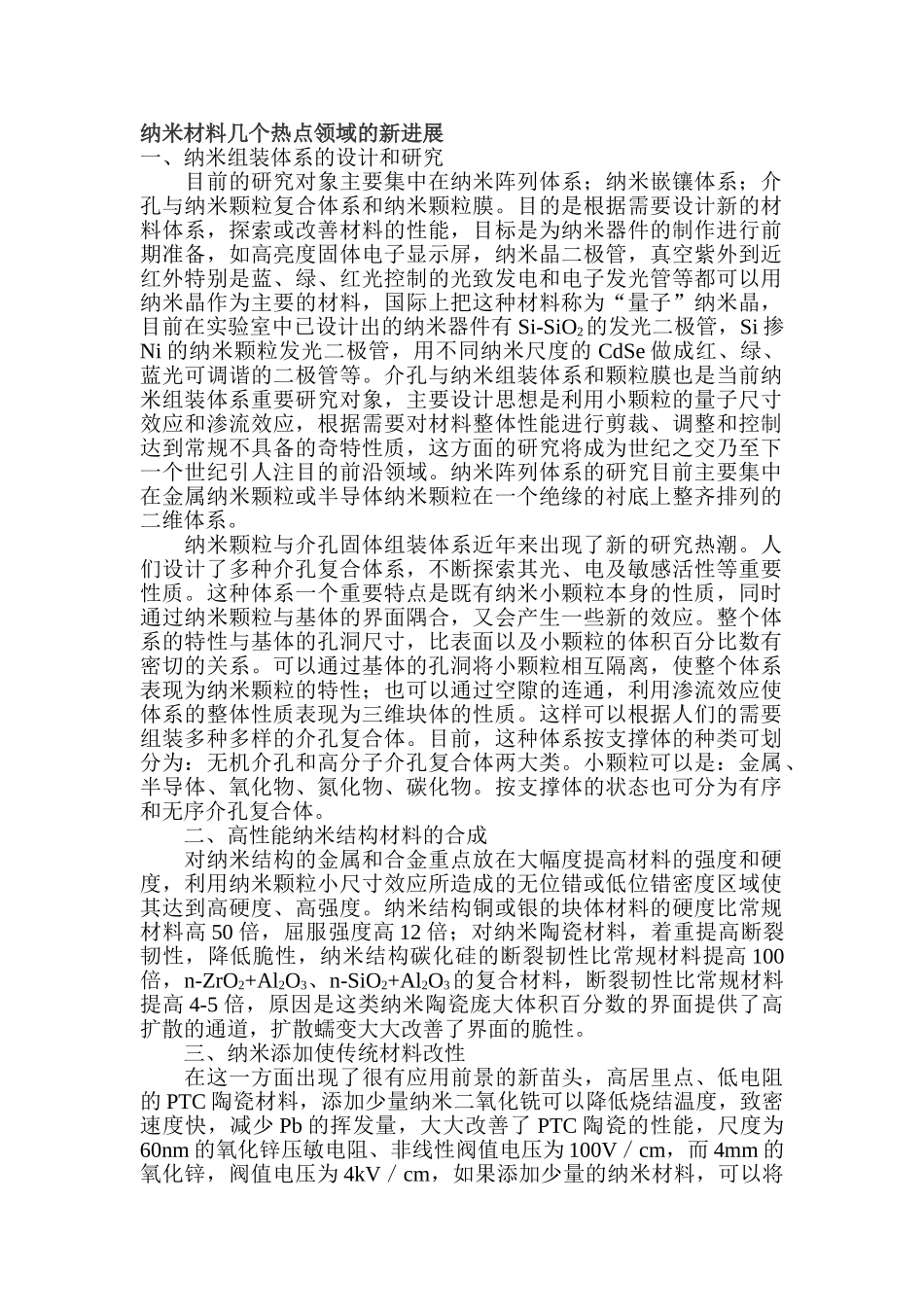

纳米材料几个热点领域的新进展一、纳米组装体系的设计和研究目前的研究对象主要集中在纳米阵列体系；纳米嵌镶体系；介孔与纳米颗粒复合体系和纳米颗粒膜。目的是根据需要设计新的材料体系，探索或改善材料的性能，目标是为纳米器件的制作进行前期准备，如高亮度固体电子显示屏，纳米晶二极管，真空紫外到近红外特别是蓝、绿、红光控制的光致发电和电子发光管等都可以用纳米晶作为主要的材料，国际上把这种材料称为“量子”纳米晶，目前在实验室中已设计出的纳米器件有Si-SiO2的发光二极管，Si掺Ni的纳米颗粒发光二极管，用不同纳米尺度的CdSe做成红、绿、蓝光可调谐的二极管等。介孔与纳米组装体系和颗粒膜也是当前纳米组装体系重要研究对象，主要设计思想是利用小颗粒的量子尺寸效应和渗流效应，根据需要对材料整体性能进行剪裁、调整和控制达到常规不具备的奇特性质，这方面的研究将成为世纪之交乃至下一个世纪引人注目的前沿领域。纳米阵列体系的研究目前主要集中在金属纳米颗粒或半导体纳米颗粒在一个绝缘的衬底上整齐排列的二维体系。纳米颗粒与介孔固体组装体系近年来出现了新的研究热潮。人们设计了多种介孔复合体系，不断探索其光、电及敏感活性等重要性质。这种体系一个重要特点是既有纳米小颗粒本身的性质，同时通过纳米颗粒与基体的界面隅合，又会产生一些新的效应。整个体系的特性与基体的孔洞尺寸，比表面以及小颗粒的体积百分比数有密切的关系。可以通过基体的孔洞将小颗粒相互隔离，使整个体系表现为纳米颗粒的特性；也可以通过空隙的连通，利用渗流效应使体系的整体性质表现为三维块体的性质。这样可以根据人们的需要组装多种多样的介孔复合体。目前，这种体系按支撑体的种类可划分为：无机介孔和高分子介孔复合体两大类。小颗粒可以是：金属、半导体、氧化物、氮化物、碳化物。按支撑体的状态也可分为有序和无序介孔复合体。二、高性能纳米结构材料的合成对纳米结构的金属和合金重点放在大幅度提高材料的强度和硬度，利用纳米颗粒小尺寸效应所造成的无位错或低位错密度区域使其达到高硬度、高强度。纳米结构铜或银的块体材料的硬度比常规材料高50倍，屈服强度高12倍；对纳米陶瓷材料，着重提高断裂韧性，降低脆性，纳米结构碳化硅的断裂韧性比常规材料提高100倍，n-ZrO2+Al2O3、n-SiO2+Al2O3的复合材料，断裂韧性比常规材料提高4-5倍，原因是这类纳米陶瓷庞大体积百分数的界面提供了高扩散的通道，扩散蠕变大大改善了界面的脆性。三、纳米添加使传统材料改性在这一方面出现了很有应用前景的新苗头，高居里点、低电阻的PTC陶瓷材料，添加少量纳米二氧化铣可以降低烧结温度，致密速度快，减少Pb的挥发量，大大改善了PTC陶瓷的性能，尺度为60nm的氧化锌压敏电阻、非线性阀值电压为100V／cm，而4mm的氧化锌，阀值电压为4kV／cm，如果添加少量的纳米材料，可以将阀值电压进行调制，其范围在100V~30kV之间，可以根据需要设计具有不同阀值电压的新型纳米氧化锌压敏电阻，三氧化二铝陶瓷基板材料加入3％-5％的27nm纳米三氧化二铝，热稳定性提高了2-3倍，热导系数提高10％-15％。纳米材料添加到塑料中使其抗老化能力增强，寿命提高。添加到橡胶可以提高介电和耐磨特性。纳米材料添加到其他材料中都可以根据需要，选择适当的材料和添加量达到材料改性的目的，应用前景广阔。四、纳米涂层材料的设计与合成这是近1—2年来纳米材料科学国际上研究的热点之一，主要的研究聚集在功能涂层上，包括传统材料表面的涂层、纤维涂层和颗粒涂层，在这一方面美国进展很快，80nm的二氧化锡及40nm的二氧化钦、20nm的三氧化二铬与树脂复合可以作为静电屏蔽的涂层，80nm的BaTiO3可以作为高介电绝缘涂层，40nm的Fe3O4可以作为磁性涂层，80nm的Y2O3可以作为红外屏蔽涂层，反射热的效率很高，用于红外窗口材料。近年来人们根据纳米颗粒的特性又设计了紫外反射涂层，各种屏蔽的红外吸收涂层、红外涂层及红外微波隐身涂层，在这个方面的研究逐有上升的趋势，目前除了设计所需要的涂层性能外，主要的研究集中在喷涂的方法，大部分研究尚停留在实验室阶段，日本和美国在静电屏蔽涂层、绝缘涂层工艺上...
