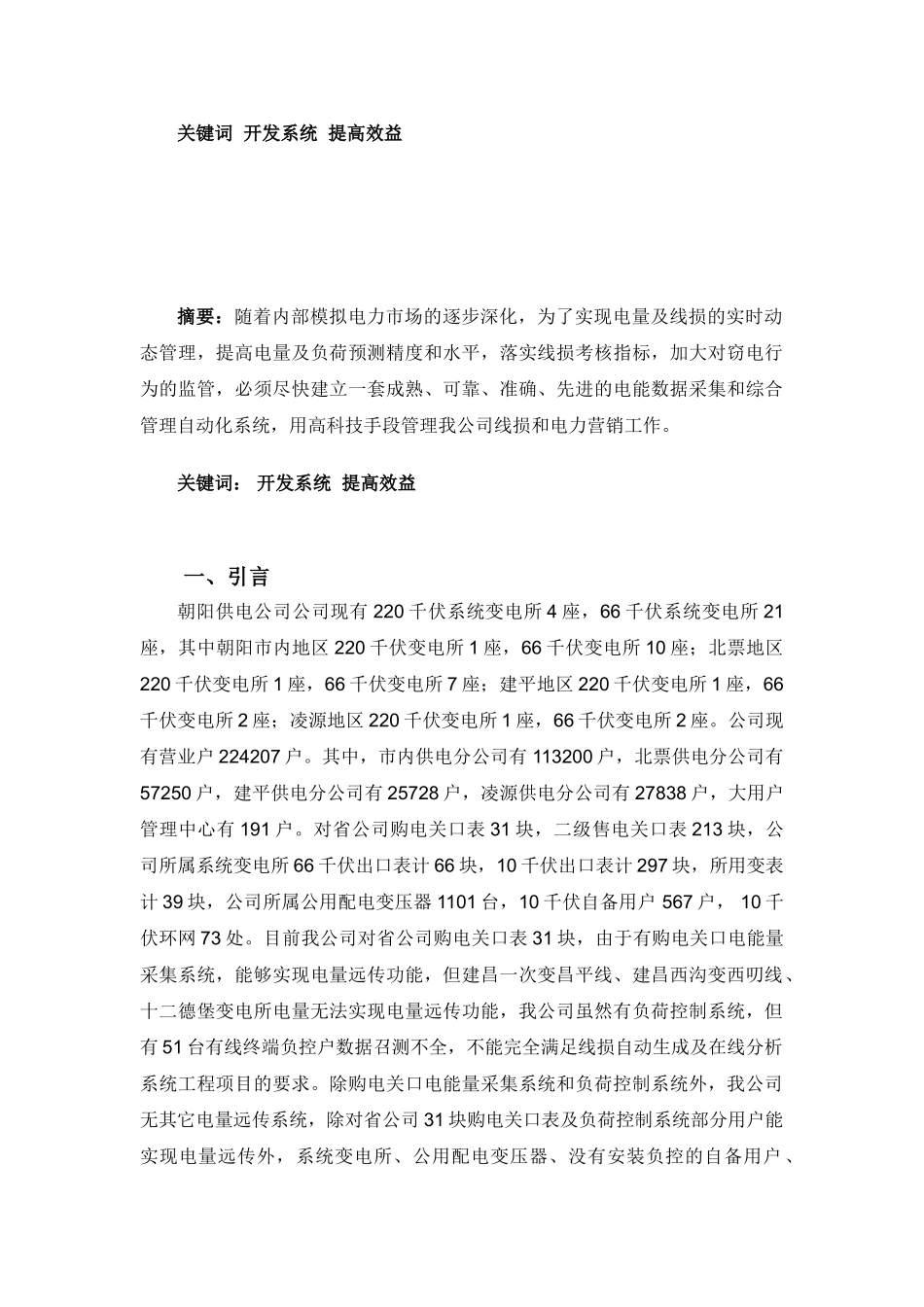

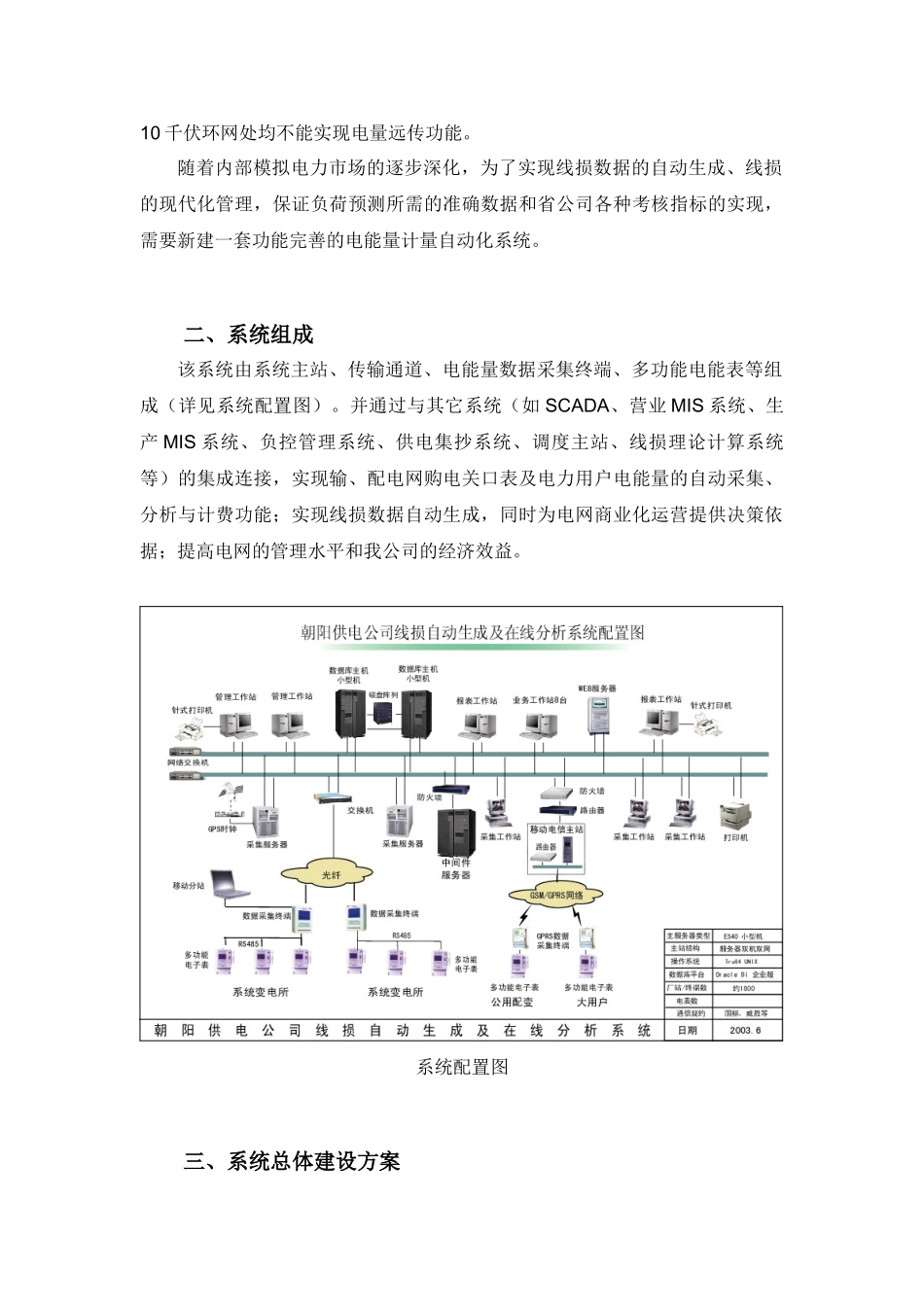

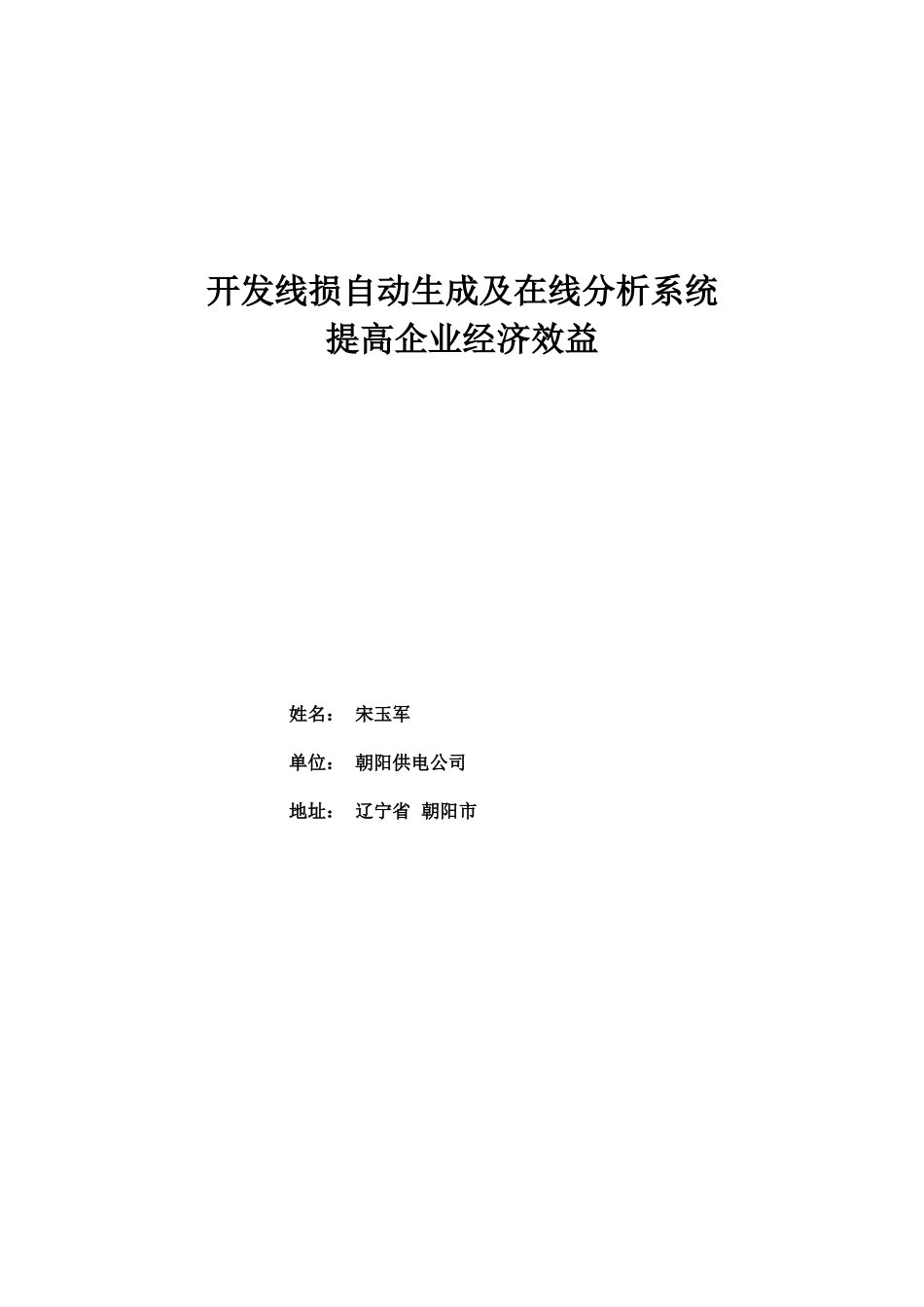

开发线损自动生成及在线分析系统提高企业经济效益姓名：宋玉军单位：朝阳供电公司地址：辽宁省朝阳市关键词开发系统提高效益摘要：随着内部模拟电力市场的逐步深化，为了实现电量及线损的实时动态管理，提高电量及负荷预测精度和水平，落实线损考核指标，加大对窃电行为的监管，必须尽快建立一套成熟、可靠、准确、先进的电能数据采集和综合管理自动化系统，用高科技手段管理我公司线损和电力营销工作。关键词：开发系统提高效益一、引言朝阳供电公司公司现有220千伏系统变电所4座，66千伏系统变电所21座，其中朝阳市内地区220千伏变电所1座，66千伏变电所10座；北票地区220千伏变电所1座，66千伏变电所7座；建平地区220千伏变电所1座，66千伏变电所2座；凌源地区220千伏变电所1座，66千伏变电所2座。公司现有营业户224207户。其中，市内供电分公司有113200户，北票供电分公司有57250户，建平供电分公司有25728户，凌源供电分公司有27838户，大用户管理中心有191户。对省公司购电关口表31块，二级售电关口表213块，公司所属系统变电所66千伏出口表计66块，10千伏出口表计297块，所用变表计39块，公司所属公用配电变压器1101台，10千伏自备用户567户，10千伏环网73处。目前我公司对省公司购电关口表31块，由于有购电关口电能量采集系统，能够实现电量远传功能，但建昌一次变昌平线、建昌西沟变西叨线、十二德堡变电所电量无法实现电量远传功能，我公司虽然有负荷控制系统，但有51台有线终端负控户数据召测不全，不能完全满足线损自动生成及在线分析系统工程项目的要求。除购电关口电能量采集系统和负荷控制系统外，我公司无其它电量远传系统，除对省公司31块购电关口表及负荷控制系统部分用户能实现电量远传外，系统变电所、公用配电变压器、没有安装负控的自备用户、10千伏环网处均不能实现电量远传功能。随着内部模拟电力市场的逐步深化，为了实现线损数据的自动生成、线损的现代化管理，保证负荷预测所需的准确数据和省公司各种考核指标的实现，需要新建一套功能完善的电能量计量自动化系统。二、系统组成该系统由系统主站、传输通道、电能量数据采集终端、多功能电能表等组成（详见系统配置图）。并通过与其它系统（如SCADA、营业MIS系统、生产MIS系统、负控管理系统、供电集抄系统、调度主站、线损理论计算系统等）的集成连接，实现输、配电网购电关口表及电力用户电能量的自动采集、分析与计费功能；实现线损数据自动生成，同时为电网商业化运营提供决策依据；提高电网的管理水平和我公司的经济效益。系统配置图三、系统总体建设方案1、建设原则⑴、技术上采用先进的技术和设备，保证系统的高起点和先进性，同时注重技术产品的可靠性、成熟性和经济性，做到先进性与可靠性，先进性与经济性的统一。⑵、主站系统要站在全局电能量综合管理的角度来构造，设备选型和配置要有一定的前瞻性，能满足最终接入3000个计量点，5年内主要设备不落后的要求，同时软硬件还能具有极好的扩展性。⑶、边建设、边实用、效益与建设同步。⑷、充分借鉴已有系统的成功经验，注重软件系统的实用化，为避免资源浪费，在能满足本系统功能的前提下，应充分利用目前已经具备的系统和设备。⑸、合作对象不宜太多，企业综合实力较强，各类技术人员较齐全、素质较高，避免影响系统的集成度和工程实施的复杂度。2、系统建设目标⑴、实现下列计量点数据的远程自动采集：1)、公司所属系统变电所全部计量点。2)、66kV趸售及直供计费计量点。3)、10kV公用配电变压器考核计量点。4)、10kV自备用户计费计量点。5)、用于解决10kV环网问题的考核计量点。⑵、主站主要实现以下应用功能：1)、分变电站、分台区、分压、分线、分时段的线损统计分析。2)、输电线、联络线线损统计分析。3)、各变电站各电压等级的母线平衡。4)、各变电站主变的电量平衡和损耗分析。5)、全局每日、月的总的供、售电量和过网电量的统计分析。6)、计费点位于变电站侧用户的用电情况监察。⑶、实现数据的共享，包括直接的查询，以及和MIS等系统的接口，为线损理论计算及其它系统提供准确、可靠的信息。四、工程计划本系统建设的意义非常巨大，...
