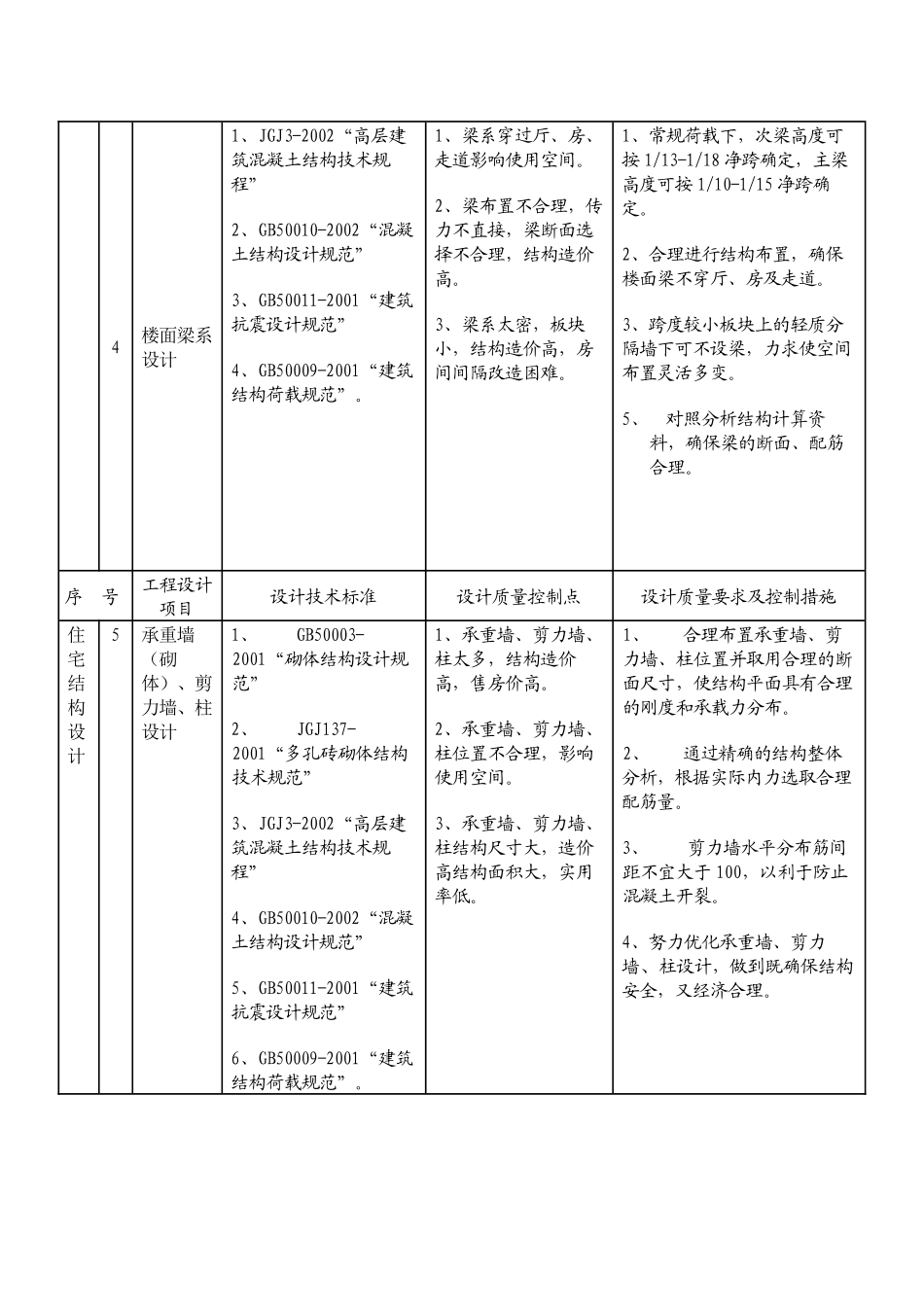

住宅工程设计中结构专业审查内容及质量控制要求序号工程设计项目设计技术标准设计质量控制点设计质量要求及控制措施住宅结构设计1内隔墙设计1、GB50003-2001“砌体结构设计规范”2、JGJ/T14-95“混凝土空心小型砌块建筑设计与施工规程”3、JGJ137-2001“多孔砖砌体结构技术规范”1、隔墙太薄，隔音效果不良。2、隔墙太薄，暗敷管线困难。3、隔墙太厚，影响使用面积，成本增加。4、隔墙太重，成本增加。1、选用适宜厚度、轻质、隔音效果良好的内隔墙材料。2、内隔墙应具有必要的强度，确保暗敷管线，开关插座埋设固定可靠。3、轻质隔墙要有稳定构造柱和可靠的圈过梁。2外（填充）墙设计1、GB50003-2001“砌体结构设计规范”2、JGJ137-2001“多孔砖砌体结构技术规范”1、外墙材料砌筑质量差，外墙渗漏，影响使用。2、外墙容重大，结构自重增加，造价成本高，房价高1、认真选用适宜的外墙材料和砌筑方法。2、选用质轻，适厚，强度满足要求的外墙材料。3、注意外墙不同材料，接口处的挂网补强措施。4、确有必要时，按地方规定，增加外墙防水设计。3楼面板块设计1、JGJ3-2002“高层建筑混凝土结构技术规程”2、GB50010-2002“混凝土结构设计规范”1、楼板太厚，增加重量，提高结构造价。2、楼板太薄，隔音差，影响使用。1、板厚控制高跨比为1／30－1／45，阳台及不走管线的小跨度板厚可取80。2、准确计算荷截，按实际内力进行合理配筋。3、考虑暗埋管线对楼板强度、刚度的削弱。4、有防止楼板开裂的技术措施4楼面梁系设计1、JGJ3-2002“高层建筑混凝土结构技术规程”2、GB50010-2002“混凝土结构设计规范”3、GB50011-2001“建筑抗震设计规范”4、GB50009-2001“建筑结构荷载规范”。1、梁系穿过厅、房、走道影响使用空间。2、梁布置不合理，传力不直接，梁断面选择不合理，结构造价高。3、梁系太密，板块小，结构造价高，房间间隔改造困难。1、常规荷载下，次梁高度可按1/13-1/18净跨确定，主梁高度可按1/10-1/15净跨确定。2、合理进行结构布置，确保楼面梁不穿厅、房及走道。3、跨度较小板块上的轻质分隔墙下可不设梁，力求使空间布置灵活多变。5、对照分析结构计算资料，确保梁的断面、配筋合理。序号工程设计项目设计技术标准设计质量控制点设计质量要求及控制措施住宅结构设计5承重墙（砌体）、剪力墙、柱设计1、GB50003-2001“砌体结构设计规范”2、JGJ137-2001“多孔砖砌体结构技术规范”3、JGJ3-2002“高层建筑混凝土结构技术规程”4、GB50010-2002“混凝土结构设计规范”5、GB50011-2001“建筑抗震设计规范”6、GB50009-2001“建筑结构荷载规范”。1、承重墙、剪力墙、柱太多，结构造价高，售房价高。2、承重墙、剪力墙、柱位置不合理，影响使用空间。3、承重墙、剪力墙、柱结构尺寸大，造价高结构面积大，实用率低。1、合理布置承重墙、剪力墙、柱位置并取用合理的断面尺寸，使结构平面具有合理的刚度和承载力分布。2、通过精确的结构整体分析，根据实际内力选取合理配筋量。3、剪力墙水平分布筋间距不宜大于100，以利于防止混凝土开裂。4、努力优化承重墙、剪力墙、柱设计，做到既确保结构安全，又经济合理。6结构转换层设计1、JGJ3-2002“高层建筑混凝土结构技术规程”2、GB50010-2002“混凝土结构设计规范”3、GB50011-2001“建筑抗震设计规范”4、GB50009-2001“建筑结构荷载规范”。1、转换层梁、墙、柱、板断面过大，结构造价高。2、转换层梁、墙、柱、板，设计缺陷，影响结构安全。3、转换层梁系、墙、柱位布置不合理，影响使用空间。1、相互协调，尽量使竖向传力构件落地，减少结构转换构件数量。认真介入转换层梁、墙柱位置的确立和布置，力争最优方案。2、深度介入设计计算，掌握荷载取值，合理的断面，合理的配筋量。3、在确保安全的前提下，努力优化，达到安全、经济、合理，成本受控。4、若确有必要，可采用技术创新手段（钢纤维混凝土、钢骨混凝土等）减小转换梁、柱的断面尺寸。7地下室设计1、JGJ3-2002“高层建筑混凝土结构技术规程”2、GB50010-2002“混凝土结构设计规范”3、GB50011-2001“建筑抗震设计规范”4、GB50009-2001“建筑结构荷载规范”。1、墙、...
