基于DSP的嵌入式客流分析装置VIP免费

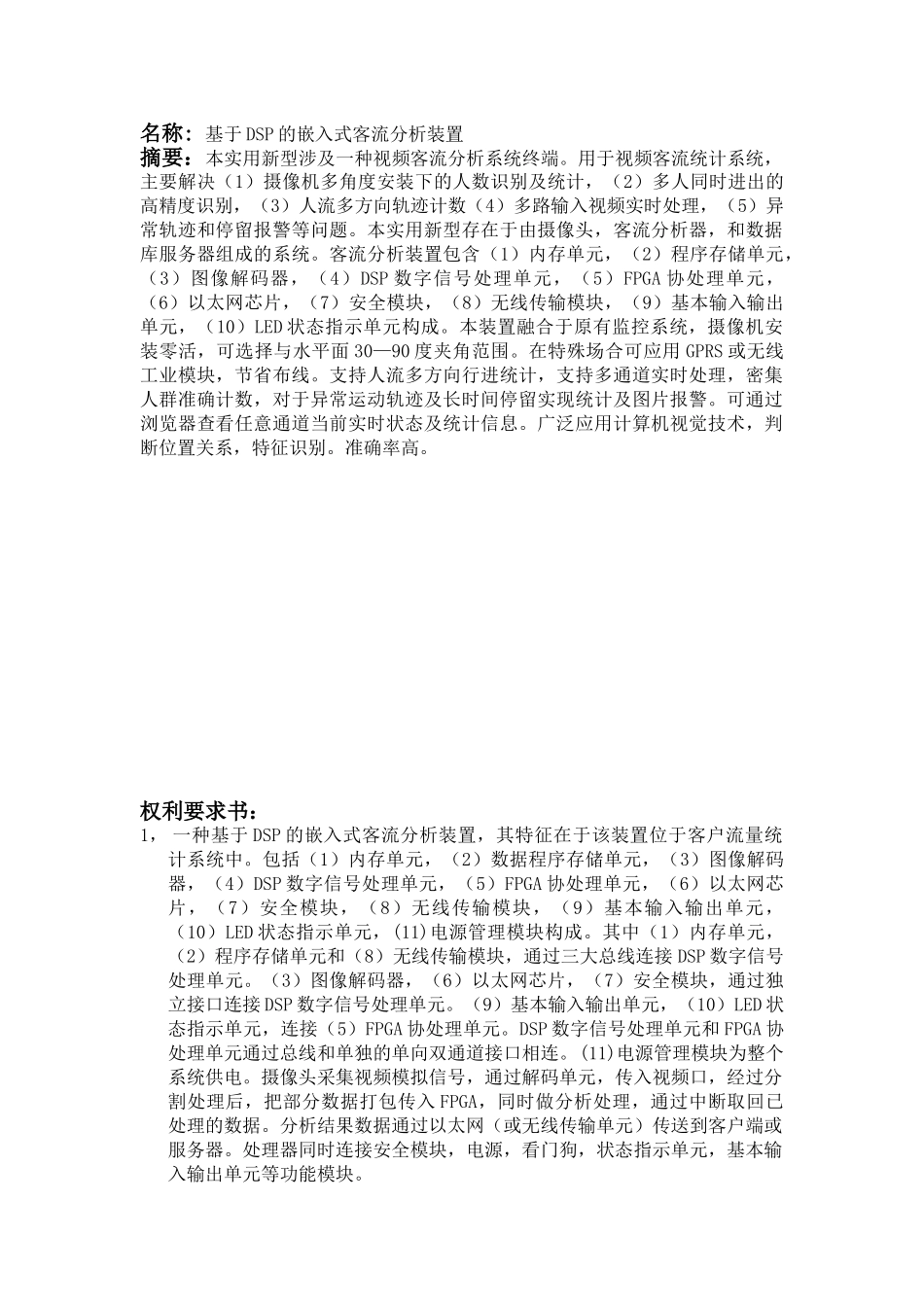

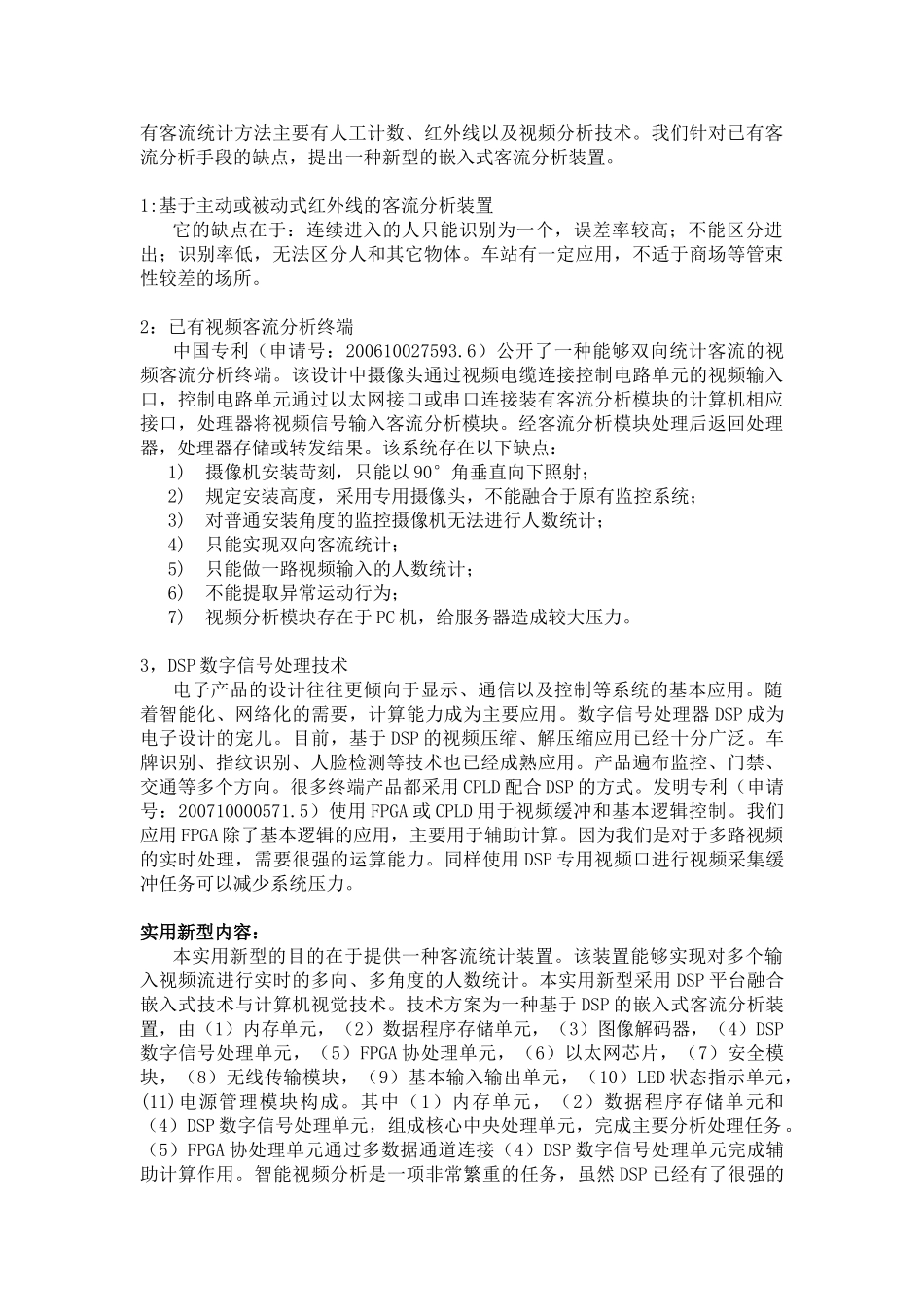

名称:基于DSP的嵌入式客流分析装置摘要：本实用新型涉及一种视频客流分析系统终端。用于视频客流统计系统，主要解决（1）摄像机多角度安装下的人数识别及统计，（2）多人同时进出的高精度识别，（3）人流多方向轨迹计数（4）多路输入视频实时处理，（5）异常轨迹和停留报警等问题。本实用新型存在于由摄像头，客流分析器，和数据库服务器组成的系统。客流分析装置包含（1）内存单元，（2）程序存储单元，（3）图像解码器，（4）DSP数字信号处理单元，（5）FPGA协处理单元，（6）以太网芯片，（7）安全模块，（8）无线传输模块，（9）基本输入输出单元，（10）LED状态指示单元构成。本装置融合于原有监控系统，摄像机安装零活，可选择与水平面30—90度夹角范围。在特殊场合可应用GPRS或无线工业模块，节省布线。支持人流多方向行进统计，支持多通道实时处理，密集人群准确计数，对于异常运动轨迹及长时间停留实现统计及图片报警。可通过浏览器查看任意通道当前实时状态及统计信息。广泛应用计算机视觉技术，判断位置关系，特征识别。准确率高。权利要求书：1，一种基于DSP的嵌入式客流分析装置，其特征在于该装置位于客户流量统计系统中。包括（1）内存单元，（2）数据程序存储单元，（3）图像解码器，（4）DSP数字信号处理单元，（5）FPGA协处理单元，（6）以太网芯片，（7）安全模块，（8）无线传输模块，（9）基本输入输出单元，（10）LED状态指示单元，(11)电源管理模块构成。其中（1）内存单元，（2）程序存储单元和（8）无线传输模块，通过三大总线连接DSP数字信号处理单元。（3）图像解码器，（6）以太网芯片，（7）安全模块，通过独立接口连接DSP数字信号处理单元。（9）基本输入输出单元，（10）LED状态指示单元，连接（5）FPGA协处理单元。DSP数字信号处理单元和FPGA协处理单元通过总线和单独的单向双通道接口相连。(11)电源管理模块为整个系统供电。摄像头采集视频模拟信号，通过解码单元，传入视频口，经过分割处理后，把部分数据打包传入FPGA，同时做分析处理，通过中断取回已处理的数据。分析结果数据通过以太网（或无线传输单元）传送到客户端或服务器。处理器同时连接安全模块，电源，看门狗，状态指示单元，基本输入输出单元等功能模块。2，根据权利要求1所述的基于DSP的嵌入式客流分析装置，其特征在于，用于多路视频输入的客流分析及统计。3，根据权利要求1所述的基于DSP的嵌入式客流分析装置，其特征在于，用于摄像机多角度安装下的客流分析及统计。4，根据权利要求1所述的基于DSP的嵌入式客流分析装置，其特征在于，采用的DSP为美国德州仪器TI的TMS320DM642。5，根据权利要求1所述的基于DSP的嵌入式客流分析装置，其特征在于，采用DSP和FPGA的协处理模式，采用多数据传输通道相连。6，根据权利要求1所述的基于DSP的嵌入式客流分析装置，其特征在于，系统采用以太网芯片通信，并可选用工业无线传输模块和GPRS模块。7，根据权利要求1所述的基于DSP的嵌入式客流分析装置，其特征在于，采用ESAM安全模块，程序存储器加密。8，根据权利要求1所述的基于DSP的嵌入式客流分析装置，其特征在于，含有看门狗复位电路。基本输入输出电路和LED指示电路。说明书技术领域：本实用新型涉及到一种对多个视频输入流进行多向、多角度人数统计的专用嵌入式装置。背景技术:随着视频监控系统的广泛应用和计算机视觉技术的成熟，安装于车站，机场，展览馆，商业区的摄像监控系统单纯的记录功能已经不能满足需要。智能化，实时性已经成为必然。挖掘监控录像中的有用信息，用于安全生产，市场分析，已经逐步走向应用。其中，基于视频分析的客流统计系统便是很好的例子。客流分析通过获取客流随时间的变化趋势及不同网点间的对比统计，揭示其与商场营运策略、营销技术和内部管理间的联系，客观的对已有推广效益进行评估，为管理者的安全监控，运营管理，服务规划等决策提供有效依据。现有客流统计方法主要有人工计数、红外线以及视频分析技术。我们针对已有客流分析手段的缺点，提出一种新型的嵌入式客流分析装置。1:基于主动或被动式红外线的客流分析装置它的缺点在于：连续进入的人只...
