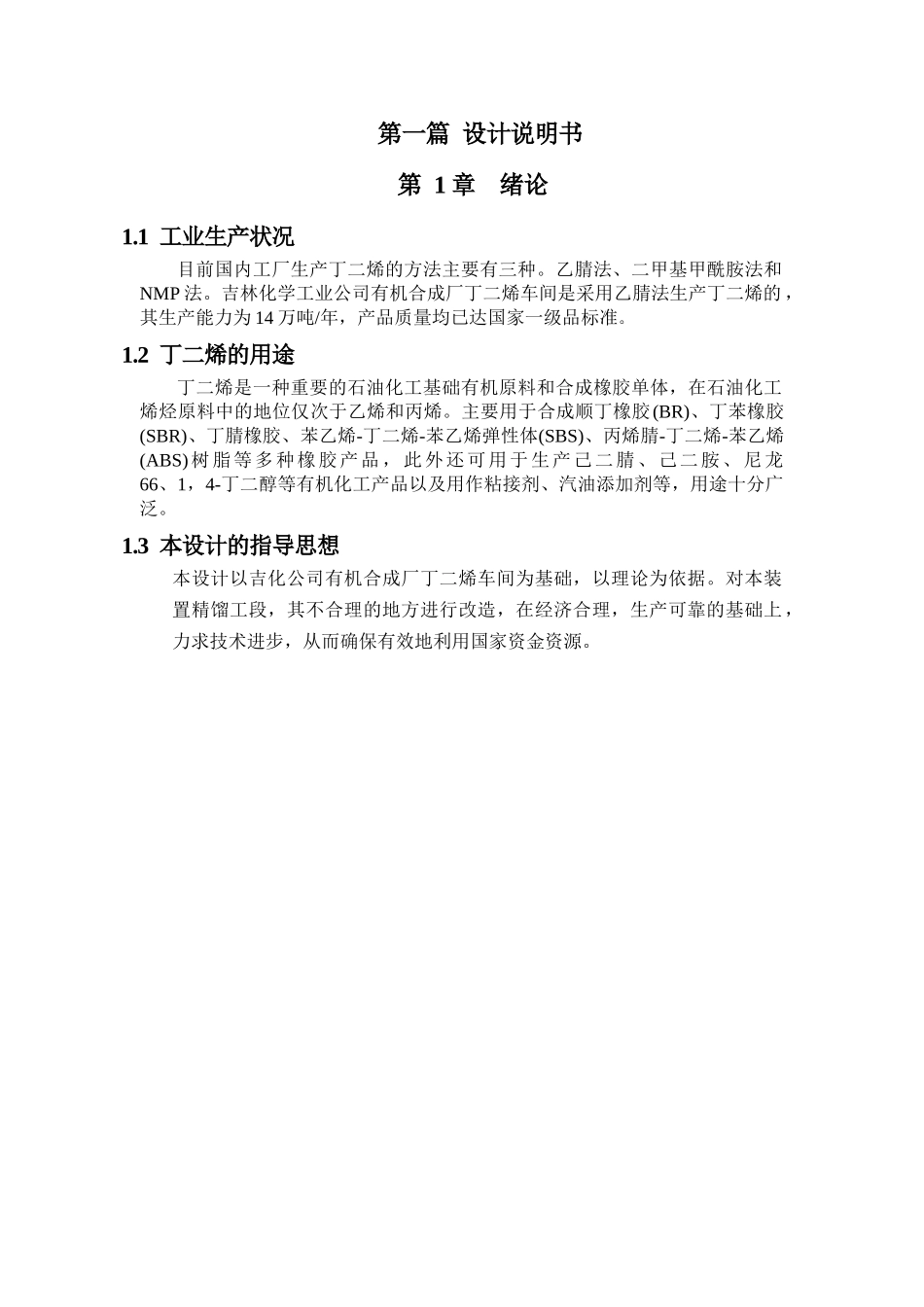

第一篇设计说明书第1章绪论1.1工业生产状况目前国内工厂生产丁二烯的方法主要有三种。乙腈法、二甲基甲酰胺法和NMP法。吉林化学工业公司有机合成厂丁二烯车间是采用乙腈法生产丁二烯的，其生产能力为14万吨/年，产品质量均已达国家一级品标准。1.2丁二烯的用途丁二烯是一种重要的石油化工基础有机原料和合成橡胶单体，在石油化工烯烃原料中的地位仅次于乙烯和丙烯。主要用于合成顺丁橡胶(BR)、丁苯橡胶(SBR)、丁腈橡胶、苯乙烯-丁二烯-苯乙烯弹性体(SBS)、丙烯腈-丁二烯-苯乙烯(ABS)树脂等多种橡胶产品，此外还可用于生产己二腈、己二胺、尼龙66、1，4-丁二醇等有机化工产品以及用作粘接剂、汽油添加剂等，用途十分广泛。1.3本设计的指导思想本设计以吉化公司有机合成厂丁二烯车间为基础，以理论为依据。对本装置精馏工段，其不合理的地方进行改造，在经济合理，生产可靠的基础上，力求技术进步，从而确保有效地利用国家资金资源。第2章吉林市自然条件和原料状况2.1吉林市自然条件本设计平均气压：745.66mmHg、最高气温：36.6℃、最低气温：-38.1℃、平均相对温度：71%、最大冻土深度：17.4×10cm、最大雪深度：420mm、平均风速：2.7m/s、松花江水温：15.0℃、最高水温：25.5℃。2.2原料状况制取丁二烯，先后经历了酒精接触分解、丁烯氧化脱氢和蒸汽裂解制乙烯联产碳四抽提分离等三个发展时期。酒精法由于工艺落后，80年代初即已淘汰；丁烯氧化脱氢法也由于受原料制约，多数已改产。目前世界上制取丁二烯主要有两种途径，一种是从炼油厂C4馏分脱氢得到，该方法目前只在一些丁烷、丁烯资源丰富的少数几个国家采用；另外一种是从乙烯裂解装置副产的混合C4馏分中抽提得到，该方法价格低廉，经济上占优势，是目前世界上丁二烯的主要来源。2.3原料、辅助物料、成品的主要技术特性2.3.1原料规格表2-1原料规格序号组分精馏进料组分%（mol）1丙炔0.622反-2-丁烯0.4731-丁烯0.034顺-2-丁烯3.9551，3-丁二烯94.0761，2-丁二烯0.337丁炔0.018乙烯基乙炔0.019正戊烷0.51合计—1002.3.2工艺条件进料温度脱重塔：T=44℃脱轻塔：T=41℃表2-2脱重塔与脱轻塔塔压脱重塔脱轻塔塔顶压力（kPa）400590塔釜压力(kPa)480630进料压力(kPa)4806102.3.2丁二烯的性质（1）性质分子量：54.1；液体比重：0.6247g/cm3；闪点：-60℃；沸点：-4.41℃；熔点：-108.915℃；自燃点：450℃；气体密度：2.48；比热：0.434kcal/kg；爆炸范围（空气中体积百分比）：2.0-11.5；折光率：1.4293；（2）危害性丁二烯在常温下与空气接触时，能生成有剧烈爆炸危险的过氧化物，按标准分类为第2.1级，属有毒、易燃易爆液化气体。2.4产品质量2.4.1产品主要质量指标及执行的标准、分析方法：表2-3产品主要控制指标及执行标准、分析方法序号控制项目单位指标执行的标准分析方法1外观无色透明、无杂质工厂标准JISK-153421,3-丁二烯%≥９９.０工厂标准C-11123总炔烃ppm≤150工厂标准C-11174单项炔烃ppm≤120工厂标准C-1118T5TBCppm25-100工厂标准JISTT-15346乙腈ppm≤10工厂标准C-11242.4.2副产品主要质量指标及执行的标准、分析方法：表2-4副产品主要质量指标及执行的标准、分析方法序号名称规格每吨产品产量t/t执行的标准分析方法1抽余碳四丁二烯≤0.5%1.0585工厂标准色谱2液体燃料丁二烯≤18%0.0514工厂标准色谱2.5工艺流程萃取精馏：碳4原料由碳4原料泵抽出，然后进入丁二烯萃取精馏塔T-0101A。萃取剂乙腈加入T-0101A，丁烷、丁烯馏分自T-0101A塔顶馏出。T-0101A塔釜液由塔釜泵抽出，送至丁二烯萃取精馏塔T-0101B塔。T-0101B塔顶气相物料返回T-0101A塔釜。溶剂解吸塔T-0102a设有以蒸汽为热源的重沸器给塔供热，以保证釜温，T-0102a塔侧线抽出的物料，送至炔烃侧线塔T-0103塔底。T-0102a塔底为解吸干净的乙腈，由溶剂解吸塔釜液泵抽出，再作为萃取溶剂进入T-0101A/B和T-0102A/B塔中。炔烃萃取精馏塔T-0103塔底接受来自溶剂解吸塔T-0102A顶的气相物料，其塔釜液抽出，作为溶剂解吸塔T-0102a回流液进入该塔塔顶，在T-0103塔加入溶剂乙腈，塔顶气相丁二烯馏分，C4的炔烃换热后一部分回流到T-0103，另一部分焚烧掉。精馏过程：由T-0102B...
