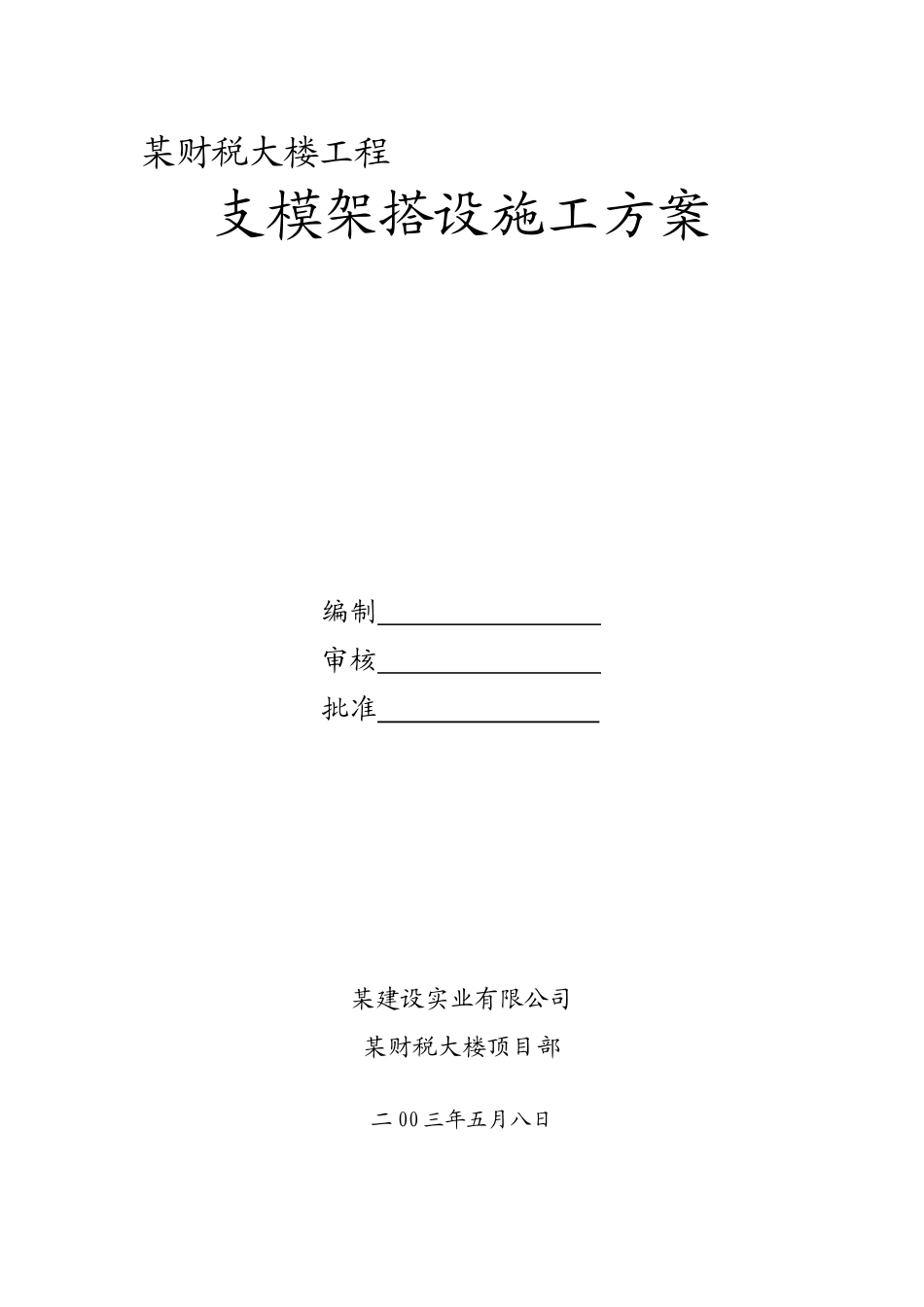

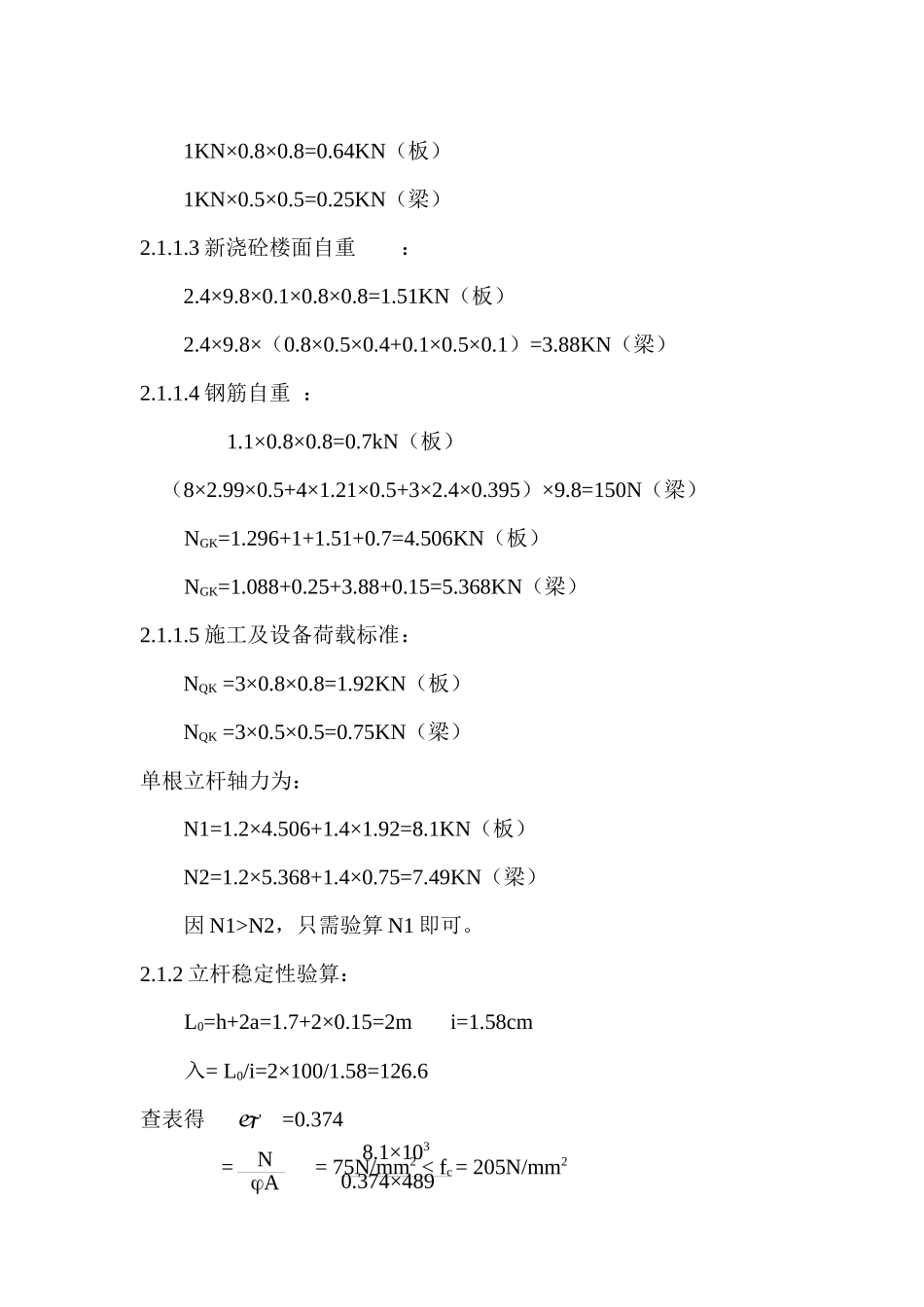

某财税大楼工程支模架搭设施工方案编制审核批准某建设实业有限公司某财税大楼顶目部二00三年五月八日1、工程概况：某财税大楼工程为17层框架剪力墙结构，总建筑面积17500m2；裙房3868m2。各现浇楼面层高一般为3.5~5.85m，板厚100~160。中庭和通廊高度达到9.45~12.95m。2、脚手架设计2.1南面中庭顶板支模架设计：南面中庭顶板支模架搭设高度12.85m，楼板厚度100mm，最大梁高800mm。施工中支模架采用ø48×3.5焊缝钢管搭设，模板采用18厚胶合板，设计步距1700mm（8步架），跨距板下为800×800，梁下为500×500，现对立杆稳定性验算如下：2.1.1荷载计算：2.1.1.1单根脚手架自重立杆12.85×37.6=483N（板）12.15×37.6=456N（梁）横杆0.8×8×2×37.6=481N（板）0.5×8×2×37.6=300N（板）扣件8×2×13.2+5×18.4+2×14.6=332N483+481+332=1.296KN（板）456+300+332=1088N（梁）2.1.1.2模板自重标准：0.374×4898.1×103NA1KN×0.8×0.8=0.64KN（板）1KN×0.5×0.5=0.25KN（梁）2.1.1.3新浇砼楼面自重：2.4×9.8×0.1×0.8×0.8=1.51KN（板）2.4×9.8×（0.8×0.5×0.4+0.1×0.5×0.1）=3.88KN（梁）2.1.1.4钢筋自重：1.1×0.8×0.8=0.7kN（板）（8×2.99×0.5+4×1.21×0.5+3×2.4×0.395）×9.8=150N（梁）NGK=1.296+1+1.51+0.7=4.506KN（板）NGK=1.088+0.25+3.88+0.15=5.368KN（梁）2.1.1.5施工及设备荷载标准：NQK=3×0.8×0.8=1.92KN（板）NQK=3×0.5×0.5=0.75KN（梁）单根立杆轴力为：N1=1.2×4.506+1.4×1.92=8.1KN（板）N2=1.2×5.368+1.4×0.75=7.49KN（梁）因N1>N2，只需验算N1即可。2.1.2立杆稳定性验算：L0=h+2a=1.7+2×0.15=2mi=1.58cm入=L0/i=2×100/1.58=126.6查表得=0.374==75N/mm2N2，只需验算N1即可。2.2.2立杆稳定性验算：L0=h+2a=1.7+2×0.15=2mi=1.58cm入=L0/i=2×100/1.58=126.6查表得=0.384==81.5N/mm2
