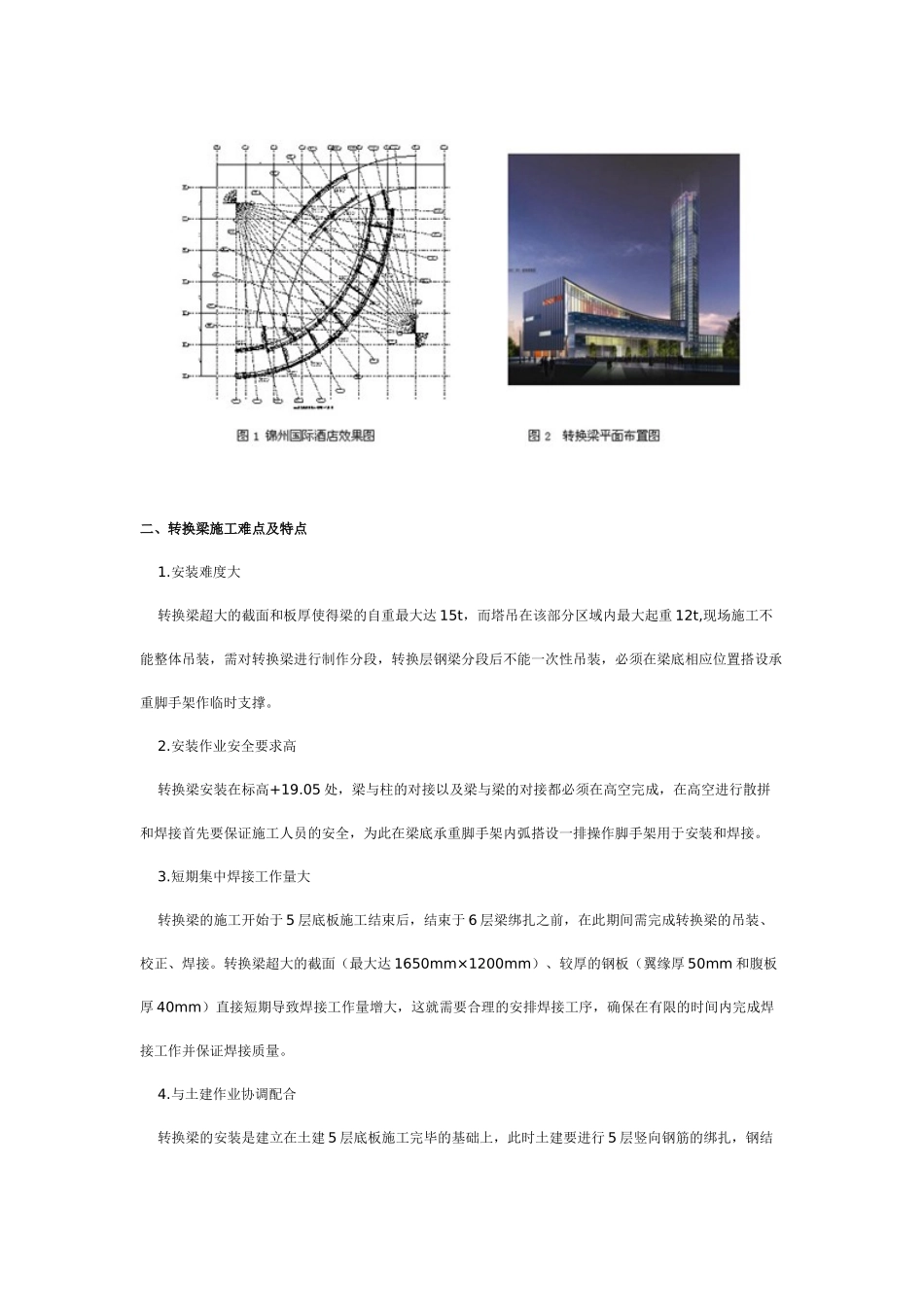

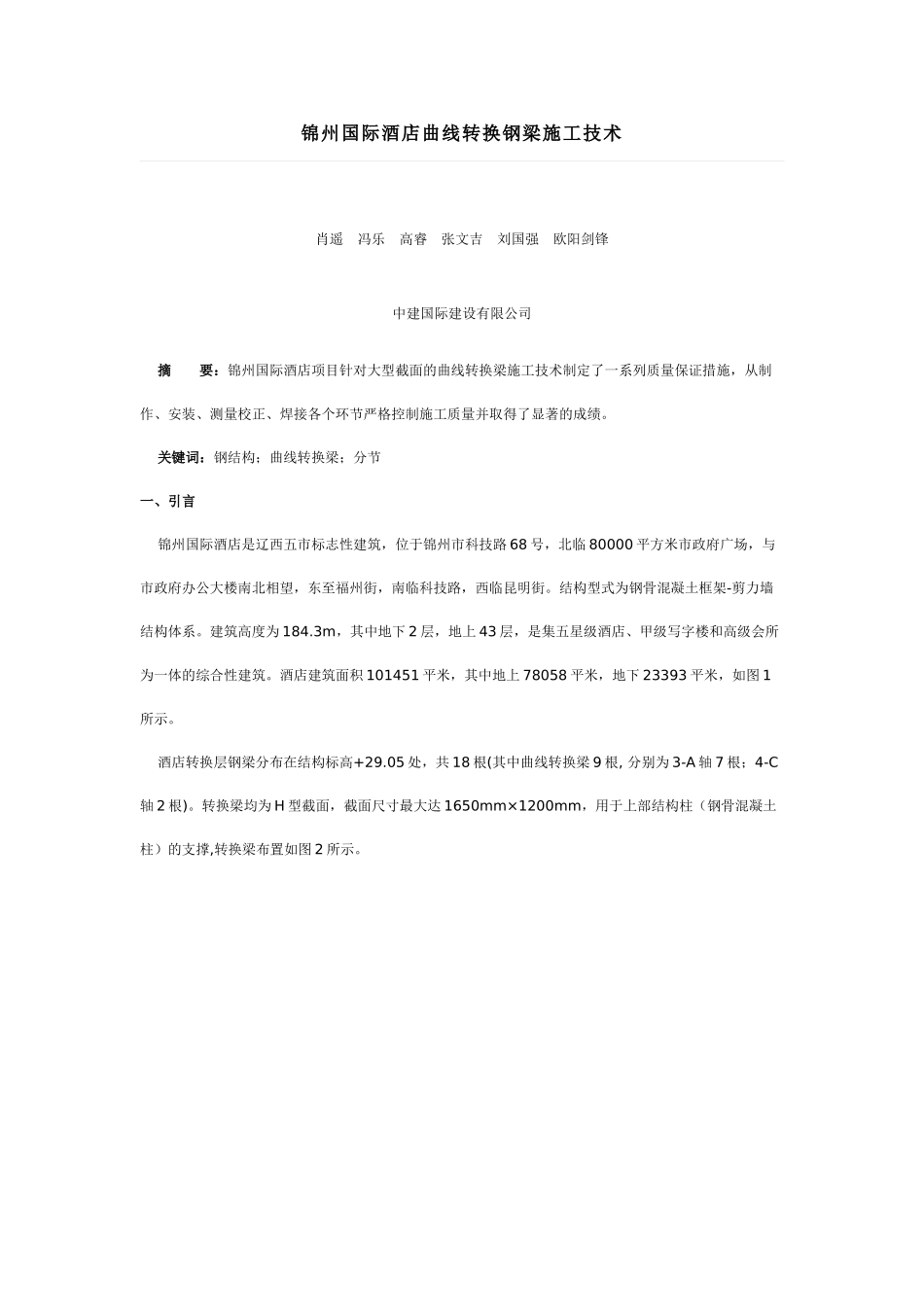

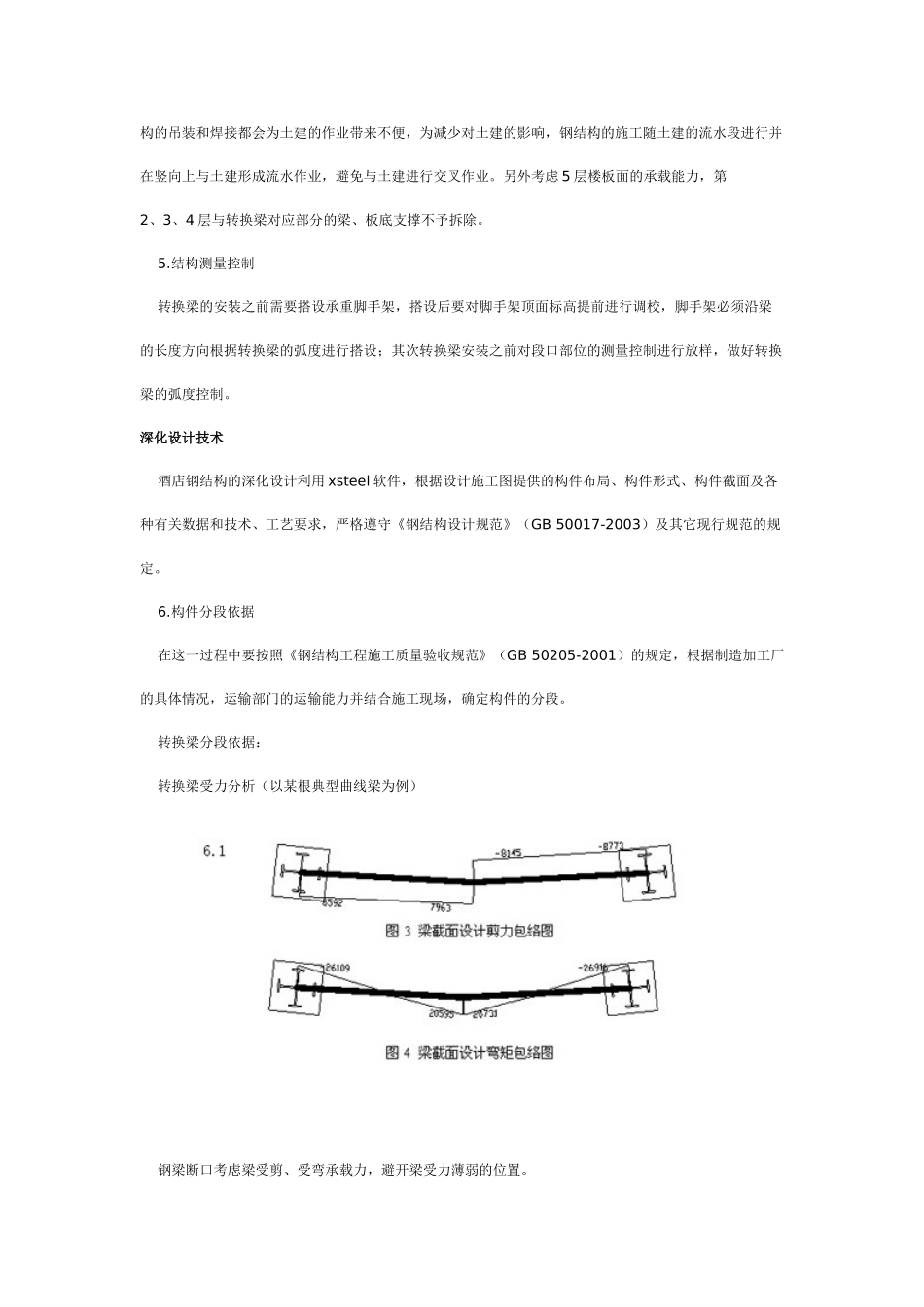

锦州国际酒店曲线转换钢梁施工技术肖遥冯乐高睿张文吉刘国强欧阳剑锋中建国际建设有限公司摘要:锦州国际酒店项目针对大型截面的曲线转换梁施工技术制定了一系列质量保证措施,从制作、安装、测量校正、焊接各个环节严格控制施工质量并取得了显著的成绩。关键词:钢结构;曲线转换梁;分节一、引言锦州国际酒店是辽西五市标志性建筑,位于锦州市科技路68号,北临80000平方米市政府广场,与市政府办公大楼南北相望,东至福州街,南临科技路,西临昆明街。结构型式为钢骨混凝土框架-剪力墙结构体系。建筑高度为184.3m,其中地下2层,地上43层,是集五星级酒店、甲级写字楼和高级会所为一体的综合性建筑。酒店建筑面积101451平米,其中地上78058平米,地下23393平米,如图1所示。酒店转换层钢梁分布在结构标高+29.05处,共18根(其中曲线转换梁9根,分别为3-A轴7根;4-C轴2根)。转换梁均为H型截面,截面尺寸最大达1650mm×1200mm,用于上部结构柱(钢骨混凝土柱)的支撑,转换梁布置如图2所示。二、转换梁施工难点及特点1.安装难度大转换梁超大的截面和板厚使得梁的自重最大达15t,而塔吊在该部分区域内最大起重12t,现场施工不能整体吊装,需对转换梁进行制作分段,转换层钢梁分段后不能一次性吊装,必须在梁底相应位置搭设承重脚手架作临时支撑。2.安装作业安全要求高转换梁安装在标高+19.05处,梁与柱的对接以及梁与梁的对接都必须在高空完成,在高空进行散拼和焊接首先要保证施工人员的安全,为此在梁底承重脚手架内弧搭设一排操作脚手架用于安装和焊接。3.短期集中焊接工作量大转换梁的施工开始于5层底板施工结束后,结束于6层梁绑扎之前,在此期间需完成转换梁的吊装、校正、焊接。转换梁超大的截面(最大达1650mm×1200mm)、较厚的钢板(翼缘厚50mm和腹板厚40mm)直接短期导致焊接工作量增大,这就需要合理的安排焊接工序,确保在有限的时间内完成焊接工作并保证焊接质量。4.与土建作业协调配合转换梁的安装是建立在土建5层底板施工完毕的基础上,此时土建要进行5层竖向钢筋的绑扎,钢结构的吊装和焊接都会为土建的作业带来不便,为减少对土建的影响,钢结构的施工随土建的流水段进行并在竖向上与土建形成流水作业,避免与土建进行交叉作业。另外考虑5层楼板面的承载能力,第2、3、4层与转换梁对应部分的梁、板底支撑不予拆除。5.结构测量控制转换梁的安装之前需要搭设承重脚手架,搭设后要对脚手架顶面标高提前进行调校,脚手架必须沿梁的长度方向根据转换梁的弧度进行搭设;其次转换梁安装之前对段口部位的测量控制进行放样,做好转换梁的弧度控制。深化设计技术酒店钢结构的深化设计利用xsteel软件,根据设计施工图提供的构件布局、构件形式、构件截面及各种有关数据和技术、工艺要求,严格遵守《钢结构设计规范》(GB50017-2003)及其它现行规范的规定。6.构件分段依据在这一过程中要按照《钢结构工程施工质量验收规范》(GB50205-2001)的规定,根据制造加工厂的具体情况,运输部门的运输能力并结合施工现场,确定构件的分段。转换梁分段依据:转换梁受力分析(以某根典型曲线梁为例)钢梁断口考虑梁受剪、受弯承载力,避开梁受力薄弱的位置。6.2考虑塔吊吊重能力钢梁最重达到15t,而塔吊在该位置的起重能力为12t,考虑塔吊吊装的安全性和可行性,构件分段后每段钢梁自重不得超过10t。6.3构件拼接要求焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。翼缘板拼接长度不应小于2倍板宽;腹板拼接宽度不应小于300mm,长度不应小于600mm。7.构件分段结果深化设计考虑以上三点因素,并经设计院同意,将超重转换梁沿梁长度方向约3/5处将梁分为两段。7.1分段后钢梁最重部分为9.7t,满足现场吊装条件。7.2分段后断口基本避开钢梁最大受力部位,满足设计要求。7.3分段后翼缘板拼接缝和腹板拼接缝的间距200mm,翼缘板拼接长度2500mm大于2倍板宽(2400mm);腹板拼接宽度1550mm,长度2300mm,均满足规范要求。8.其它为保证钢梁断开后强度要求,钢梁采用Z型断口,如图所示:三、加工制作技术1.加工技术难点曲线转换钢梁与传统构件的加工流程上有明显不同,主要体现在构件腹板的...
