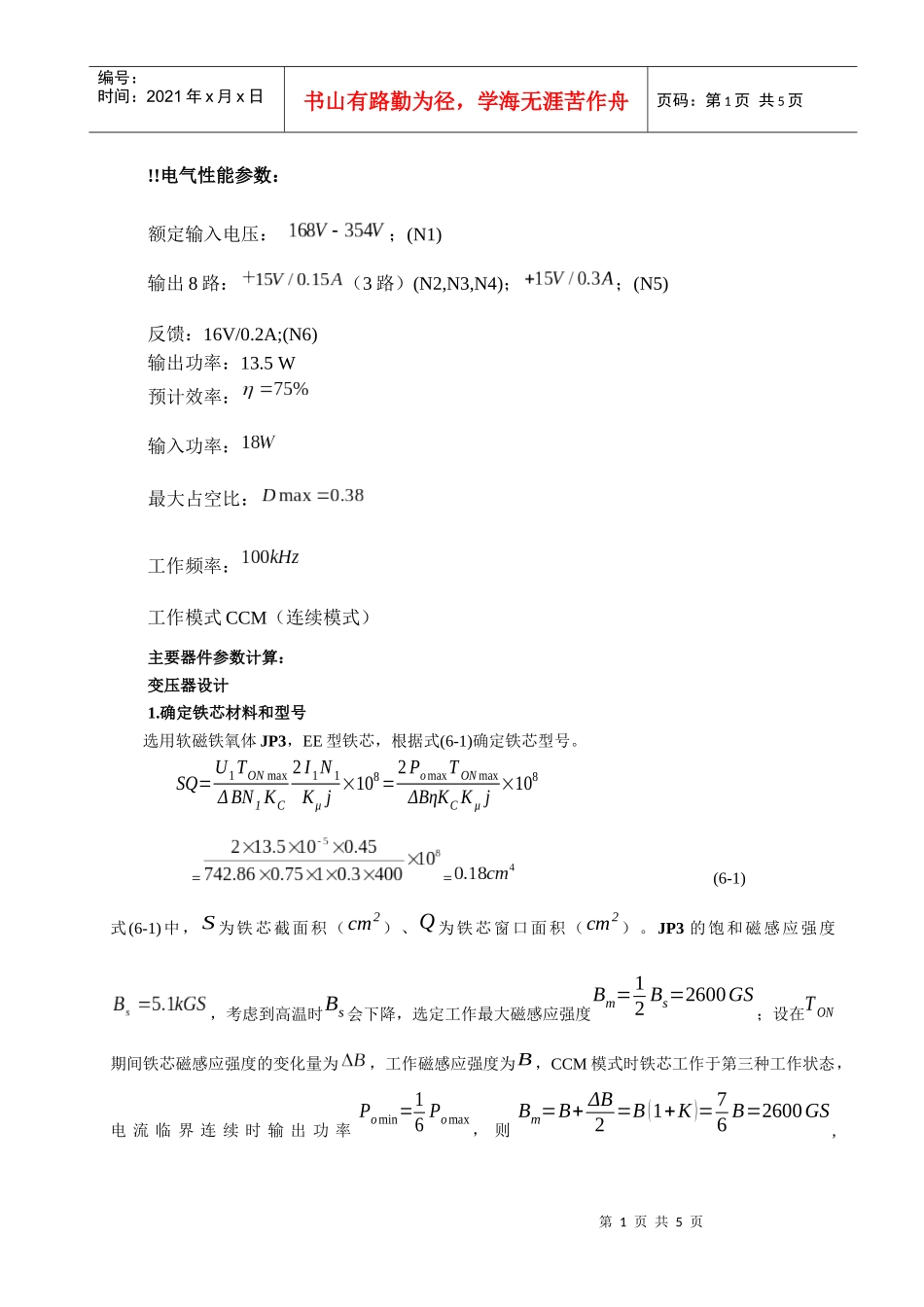

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页!!电气性能参数：额定输入电压：；(N1)输出8路：（3路）(N2,N3,N4)；；(N5)反馈：16V/0.2A;(N6)输出功率：13.5W预计效率：输入功率：最大占空比：工作频率：工作模式CCM（连续模式）主要器件参数计算：变压器设计1.确定铁芯材料和型号选用软磁铁氧体JP3，EE型铁芯，根据式(6-1)确定铁芯型号。SQ=U1TONmaxΔBN1KC2I1N1Kμj×108=2PomaxTONmaxΔBηKCKμj×108==(6-1)式(6-1)中，S为铁芯截面积（cm2）、Q为铁芯窗口面积（cm2）。JP3的饱和磁感应强度，考虑到高温时Bs会下降，选定工作最大磁感应强度Bm=12Bs=2600GS；设在TON期间铁芯磁感应强度的变化量为，工作磁感应强度为B，CCM模式时铁芯工作于第三种工作状态，电流临界连续时输出功率Pomin=16Pomax，则Bm=B+ΔB2=B(1+K)=76B=2600GS,第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页B=2228.57GS，ΔB=2KB=742.86GS，fs=100kHz，Ts=10μs，，最大输出功率，效率。取铁填充系数Kc=1，窗口利用系数Kμ=0.3，导线电流密度j=400A/cm2。选用EF22/15型铁芯，该铁芯的(6-2)(6-3)2.绕组计算(1)计算电感电流临界连续时原边电感L1min(6-4)(2)计算铁芯上所开气隙的长度δ(气息只可增大以保证输出功率，但气息最好不要大于1毫米)(3)计算原边绕组匝数(6-6)(4)计算匝比，确定各副边绕组匝数各副边绕组的匝数为：第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页，取35匝。重新计算原边匝数，取310匝，取38匝。(5)根据N1来校核原边绕组电感<计算值9526μH重新校对：N1=320匝N2=N3=N4=N5=36匝N6=40匝>计算值9526μH(6-8)计算各副边绕组的电感(6-9)(6)计算变压器原副边绕组电流有效值储能变压器原副边电感电流波形如图6-2所示。原副边磁化电流为：第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页Iμ1=UiminL'1minTONmax(6-10)(6-11)同理计算得，。原副边电流峰值为：I1p=I1'+12Iμ1=PoTTONmaxUiminη+12Iμ1(6-12)==0.646A(6-13)原副边电流有效值为I1=√1TS∫0DTS(I1min+Iμ1DTSt)2dt=√D(I1P2−I1PIμ1+13Iμ12)(6-14)第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页=0.2AI5=√(1−D)(I5P2−I5PIμ5+13Iμ52)=0.41AI6=√(1−D)(I6P2−I6PIμ6+13Iμ62)=0.3A(7)确定原副边导线线径和股数取导线电流密度j=400A/cm2，根据S=Ij可得，原副边导线截面积为,,,，考虑到高频集肤效应，开关频率为Fs=100kHz时，铜导线的穿透深度△为Δ=√2ωμγ=√22π×100×4π×10−7×58×106×103=0.2078mm(6-16)因此所选线径不能超过0.4157mm，选用的导线，其截面积为0.0347mm2，N1并绕根数=0.04/0.0347=1.15根，取1根；,并绕根数=0.05/0.0347=1.44根，取2根；并绕根数=0.1025/0.0347=2.9根，取3根；并绕根数=0.075/0.0347=2.2根，取2根(8)校核窗口系数=0.21<0.3采用分层绕组绕制，订做4个
