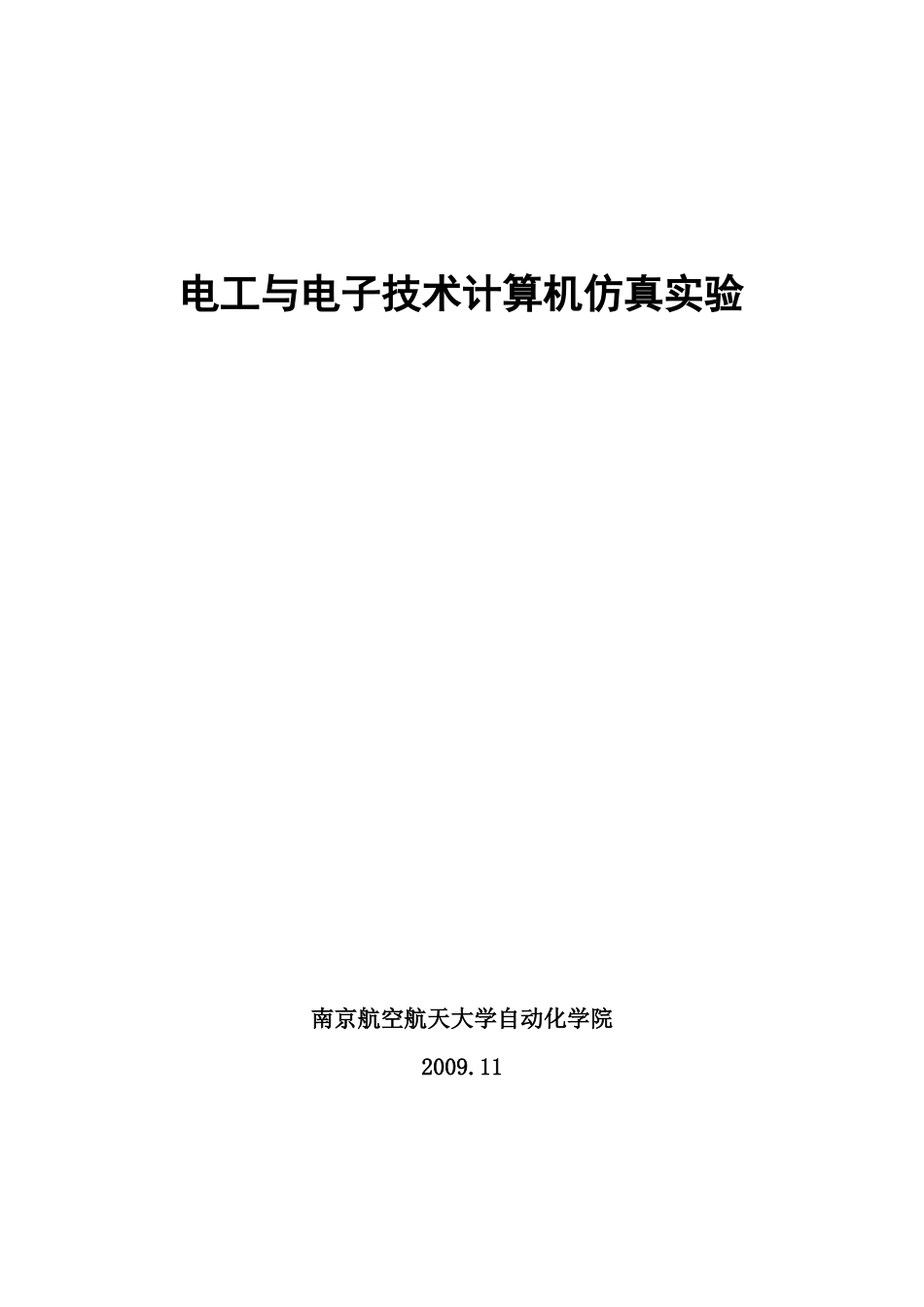

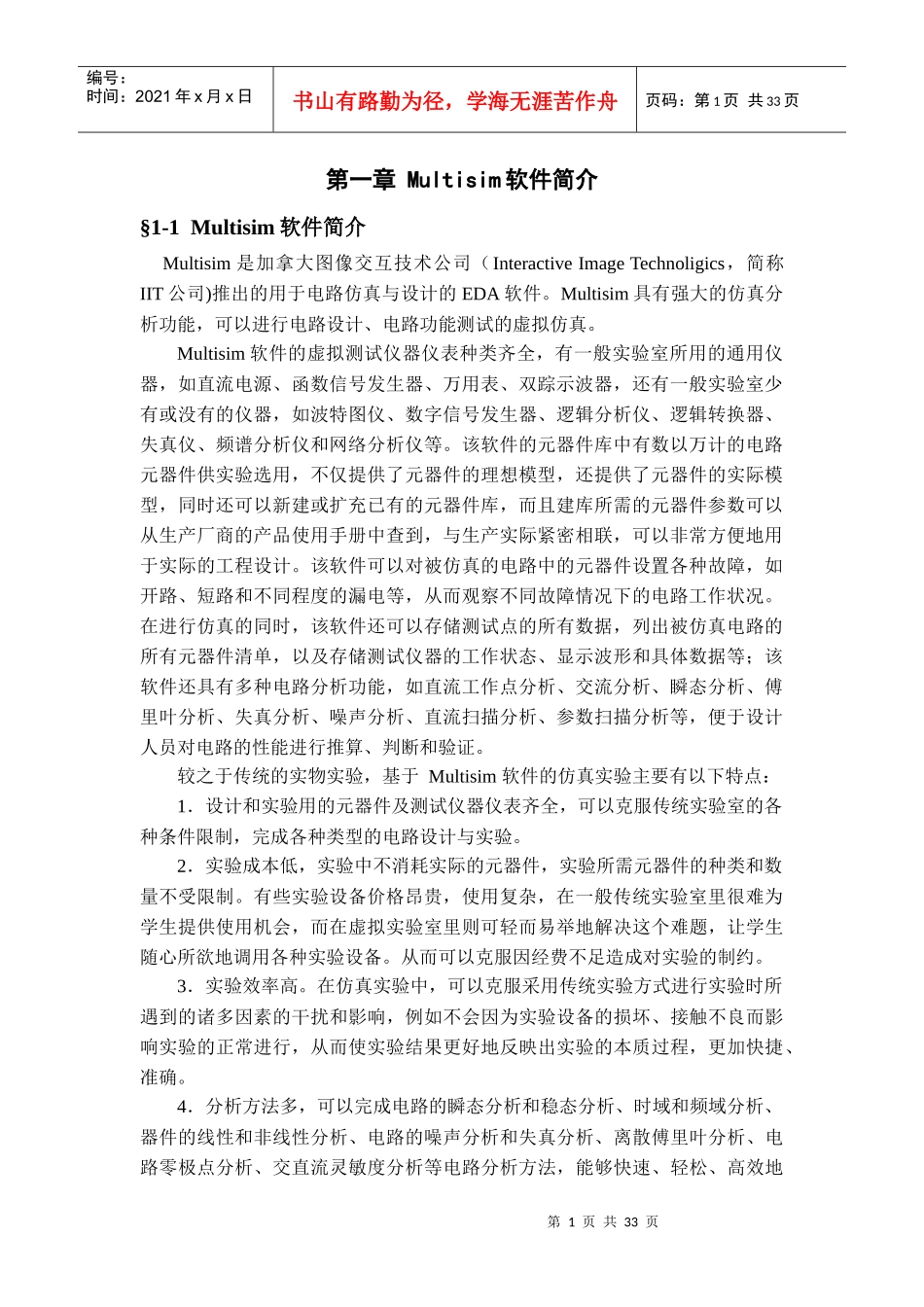

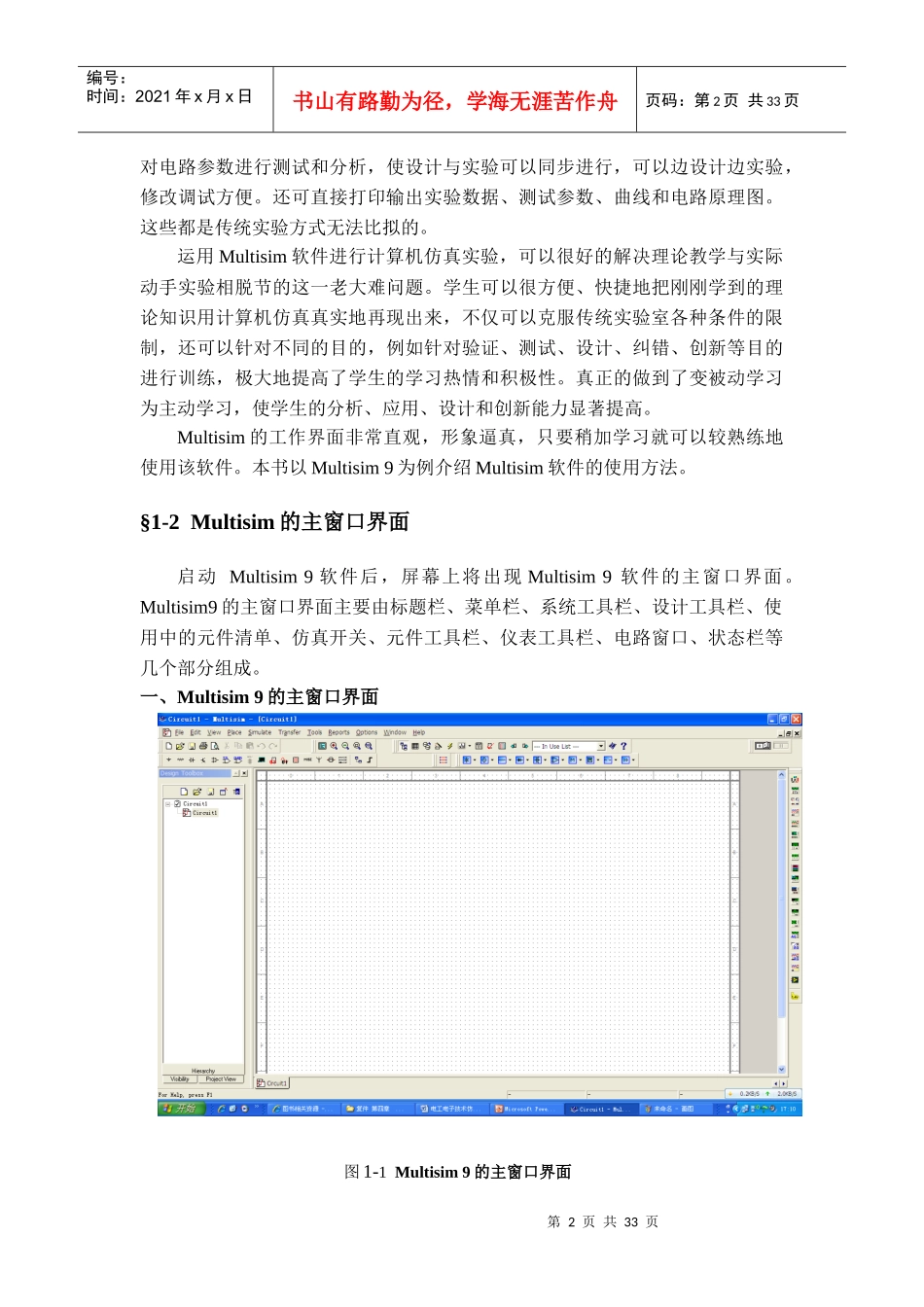

电工与电子技术计算机仿真实验南京航空航天大学自动化学院2009.11第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第一章Multisim软件简介§1-1Multisim软件简介Multisim是加拿大图像交互技术公司（InteractiveImageTechnoligics，简称IIT公司)推出的用于电路仿真与设计的EDA软件。Multisim具有强大的仿真分析功能，可以进行电路设计、电路功能测试的虚拟仿真。Multisim软件的虚拟测试仪器仪表种类齐全，有一般实验室所用的通用仪器，如直流电源、函数信号发生器、万用表、双踪示波器，还有一般实验室少有或没有的仪器，如波特图仪、数字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪等。该软件的元器件库中有数以万计的电路元器件供实验选用，不仅提供了元器件的理想模型，还提供了元器件的实际模型，同时还可以新建或扩充已有的元器件库，而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到，与生产实际紧密相联，可以非常方便地用于实际的工程设计。该软件可以对被仿真的电路中的元器件设置各种故障，如开路、短路和不同程度的漏电等，从而观察不同故障情况下的电路工作状况。在进行仿真的同时，该软件还可以存储测试点的所有数据，列出被仿真电路的所有元器件清单，以及存储测试仪器的工作状态、显示波形和具体数据等；该软件还具有多种电路分析功能，如直流工作点分析、交流分析、瞬态分析、傅里叶分析、失真分析、噪声分析、直流扫描分析、参数扫描分析等，便于设计人员对电路的性能进行推算、判断和验证。较之于传统的实物实验，基于Multisim软件的仿真实验主要有以下特点：1．设计和实验用的元器件及测试仪器仪表齐全，可以克服传统实验室的各种条件限制，完成各种类型的电路设计与实验。2．实验成本低，实验中不消耗实际的元器件，实验所需元器件的种类和数量不受限制。有些实验设备价格昂贵，使用复杂，在一般传统实验室里很难为学生提供使用机会，而在虚拟实验室里则可轻而易举地解决这个难题，让学生随心所欲地调用各种实验设备。从而可以克服因经费不足造成对实验的制约。3．实验效率高。在仿真实验中，可以克服采用传统实验方式进行实验时所遇到的诸多因素的干扰和影响，例如不会因为实验设备的损坏、接触不良而影响实验的正常进行，从而使实验结果更好地反映出实验的本质过程，更加快捷、准确。4．分析方法多，可以完成电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法，能够快速、轻松、高效地第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页对电路参数进行测试和分析，使设计与实验可以同步进行，可以边设计边实验，修改调试方便。还可直接打印输出实验数据、测试参数、曲线和电路原理图。这些都是传统实验方式无法比拟的。运用Multisim软件进行计算机仿真实验，可以很好的解决理论教学与实际动手实验相脱节的这一老大难问题。学生可以很方便、快捷地把刚刚学到的理论知识用计算机仿真真实地再现出来，不仅可以克服传统实验室各种条件的限制，还可以针对不同的目的，例如针对验证、测试、设计、纠错、创新等目的进行训练，极大地提高了学生的学习热情和积极性。真正的做到了变被动学习为主动学习，使学生的分析、应用、设计和创新能力显著提高。Multisim的工作界面非常直观，形象逼真，只要稍加学习就可以较熟练地使用该软件。本书以Multisim9为例介绍Multisim软件的使用方法。§1-2Multisim的主窗口界面启动Multisim9软件后，屏幕上将出现Multisim9软件的主窗口界面。Multisim9的主窗口界面主要由标题栏、菜单栏、系统工具栏、设计工具栏、使用中的元件清单、仿真开关、元件工具栏、仪表工具栏、电路窗口、状态栏等几个部分组成。一、Multisim9的主窗口界面图1-1Multisim9的主窗口界面第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页1、菜单栏标题栏位于主窗口的最上部...
