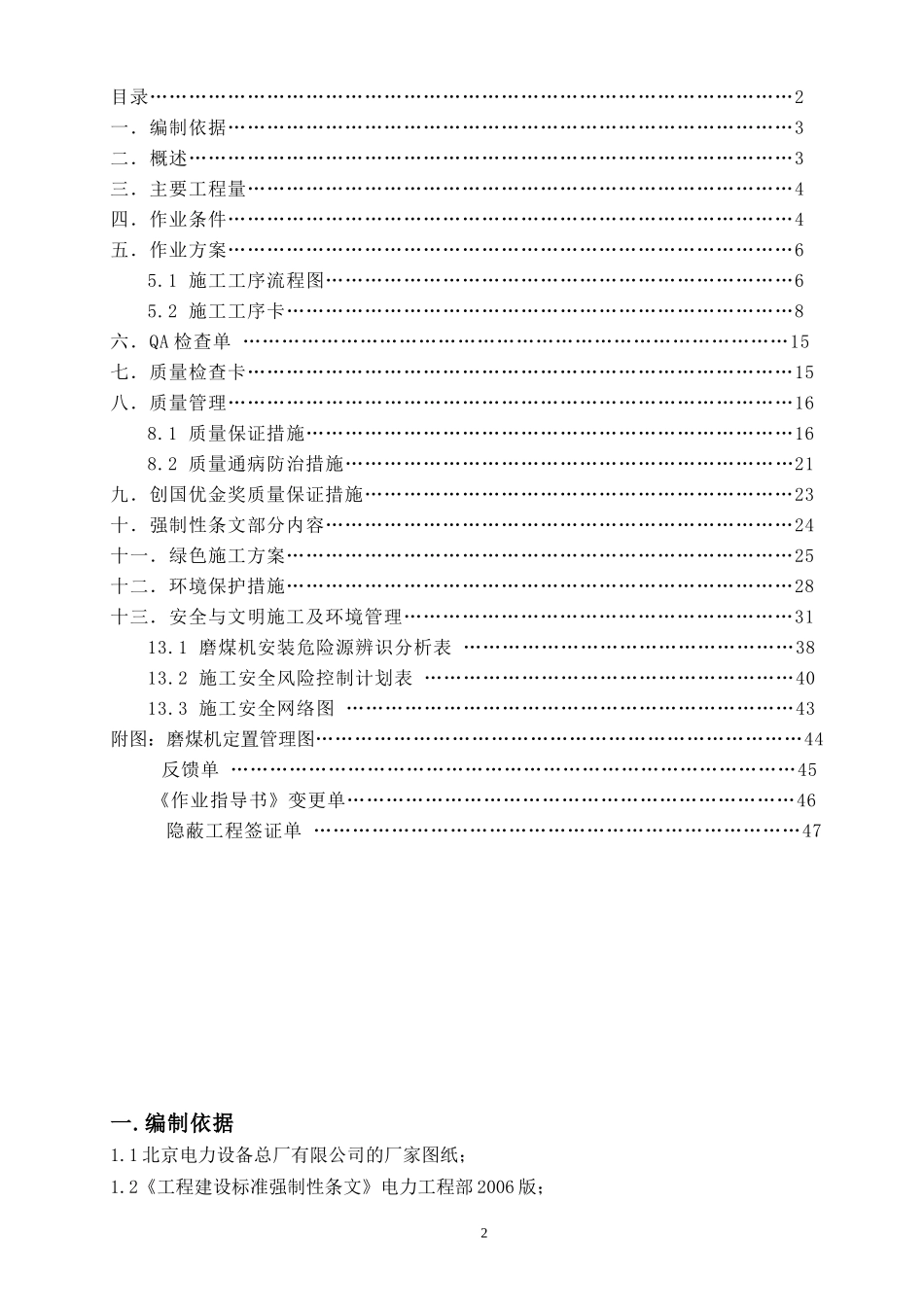

目录华电莱州发电有限公司一期（2×1000MW级）工程山东电力建设第三工程公司华电莱州项目部编号4701W9-20251#锅炉磨煤机安装共47页作业指导书编制年月日审核年月日年月日年月日批准年月日修改内容修改人审核、批准1234目录………………………………………………………………………………………2一．编制依据……………………………………………………………………………3二．概述…………………………………………………………………………………3三．主要工程量…………………………………………………………………………4四．作业条件……………………………………………………………………………4五．作业方案……………………………………………………………………………65.1施工工序流程图………………………………………………………………65.2施工工序卡……………………………………………………………………8六．QA检查单…………………………………………………………………………15七．质量检查卡…………………………………………………………………………15八．质量管理……………………………………………………………………………168.1质量保证措施…………………………………………………………………168.2质量通病防治措施……………………………………………………………21九．创国优金奖质量保证措施…………………………………………………………23十．强制性条文部分内容………………………………………………………………24十一．绿色施工方案……………………………………………………………………25十二．环境保护措施……………………………………………………………………28十三．安全与文明施工及环境管理……………………………………………………3113.1磨煤机安装危险源辨识分析表……………………………………………3813.2施工安全风险控制计划表…………………………………………………4013.3施工安全网络图……………………………………………………………43附图：磨煤机定置管理图…………………………………………………………………44反馈单……………………………………………………………………………45《作业指导书》变更单……………………………………………………………46隐蔽工程签证单…………………………………………………………………47一.编制依据1.1北京电力设备总厂有限公司的厂家图纸；1.2《工程建设标准强制性条文》电力工程部2006版；21.3《电力建设施工质量验收及评价规程》第二部分：锅炉机组DL/T5210.2-2009；1.4《电力建设施工及验收技术规范》（锅炉机组篇）(DL/T5047-95)；1.5《火力发电厂焊接技术规程》（DL/T869-2004）；1.6《电力建设施工质量验收及评价规程》第7部分:焊接DL/T5210.7-2010；1.7《电力建设施工及验收技术规范》(管道篇)(DL5301-94)1.8《电力建设安全工作规程》(火力发电厂部分)（DL5009.1-2002）；1.9《国家电网公司基建安全管理规定》；1.10《ISO-14000环境管理体系文件》；1.11莱州电厂一期工程施工组织总设计。二.概述华电莱州发电厂一期2×1000MW机组工程，每台锅炉配备6台ZGM133型中速辊式磨煤机，磨煤机由北京电力设备总厂生产供货；制粉系统为正压直吹式，为防止磨煤机漏粉，六台磨煤机配置两台密封风机，为磨煤机提供密封风；磨煤机本体主要包括基础部、机座、下架体密封环、磨盘部、喷嘴环部、磨辊部、液压加载装置、机壳、排渣箱、分离器、拉杆加载装置、密封风管路、防爆蒸汽灭火管路、电动机、减速机、每台磨煤机配备一台高压油站和润滑油站、磨机本体检修平台等。磨煤机为五台运行一台备用,分离器为旋转分离器。2.1主要技术数据1.磨煤机型号：ZGM130型，95.8t/h2.磨环滚道中径：φ650mm3.磨辊数量及直径：3-φ160mm4.磨环转速：22.3r/min5.磨煤机旋转方向：顺时针（俯视）6.电机旋转方向：顺时针（从电机尾部向磨煤机看）7.电机转速：992r/min8.磨煤机入口一次风量：41.5kg/s三、主要工程量1、磨煤机序号名称数量单位备注1基础部6套每炉六套2机座6组每炉六组3机座密封环6组每炉六组34...
