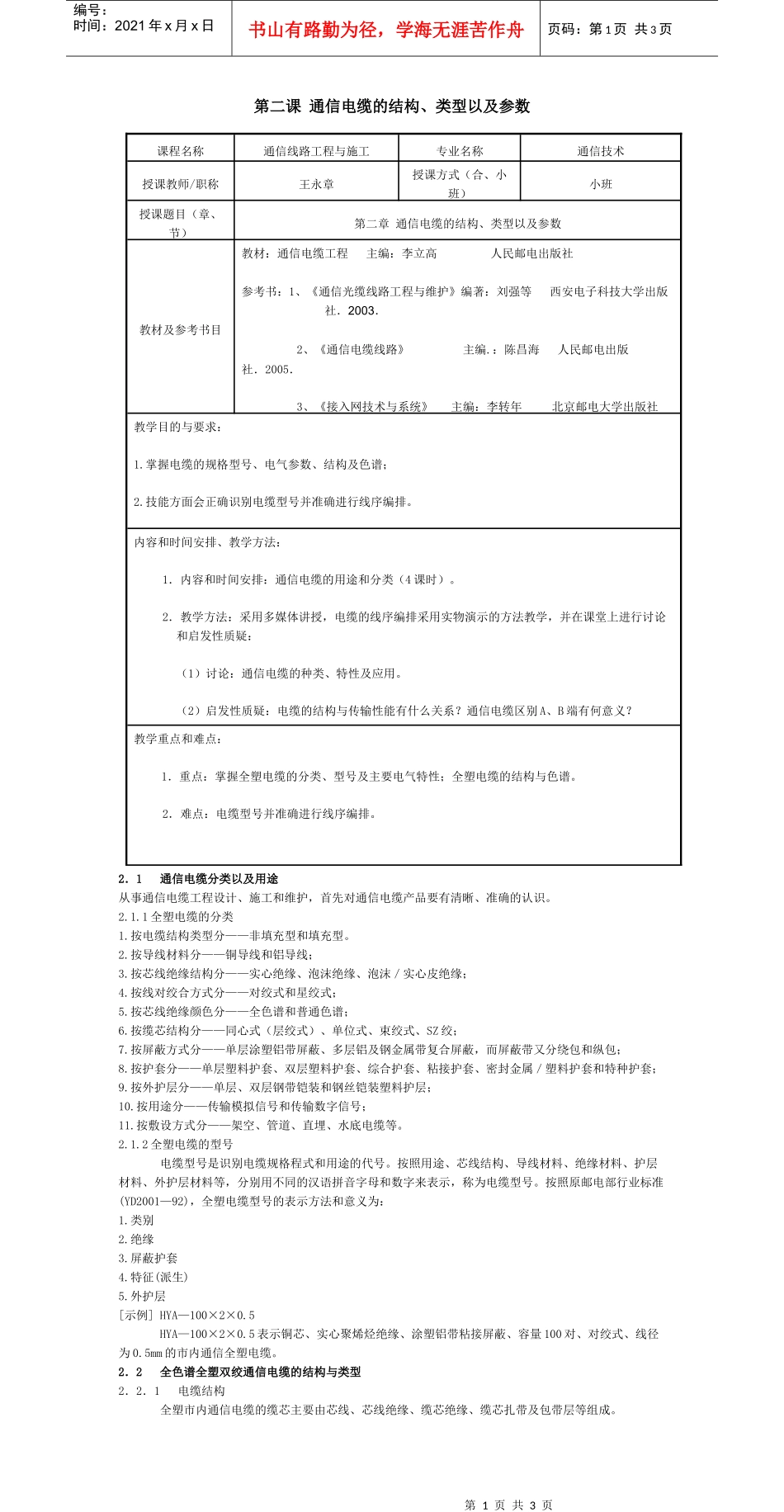

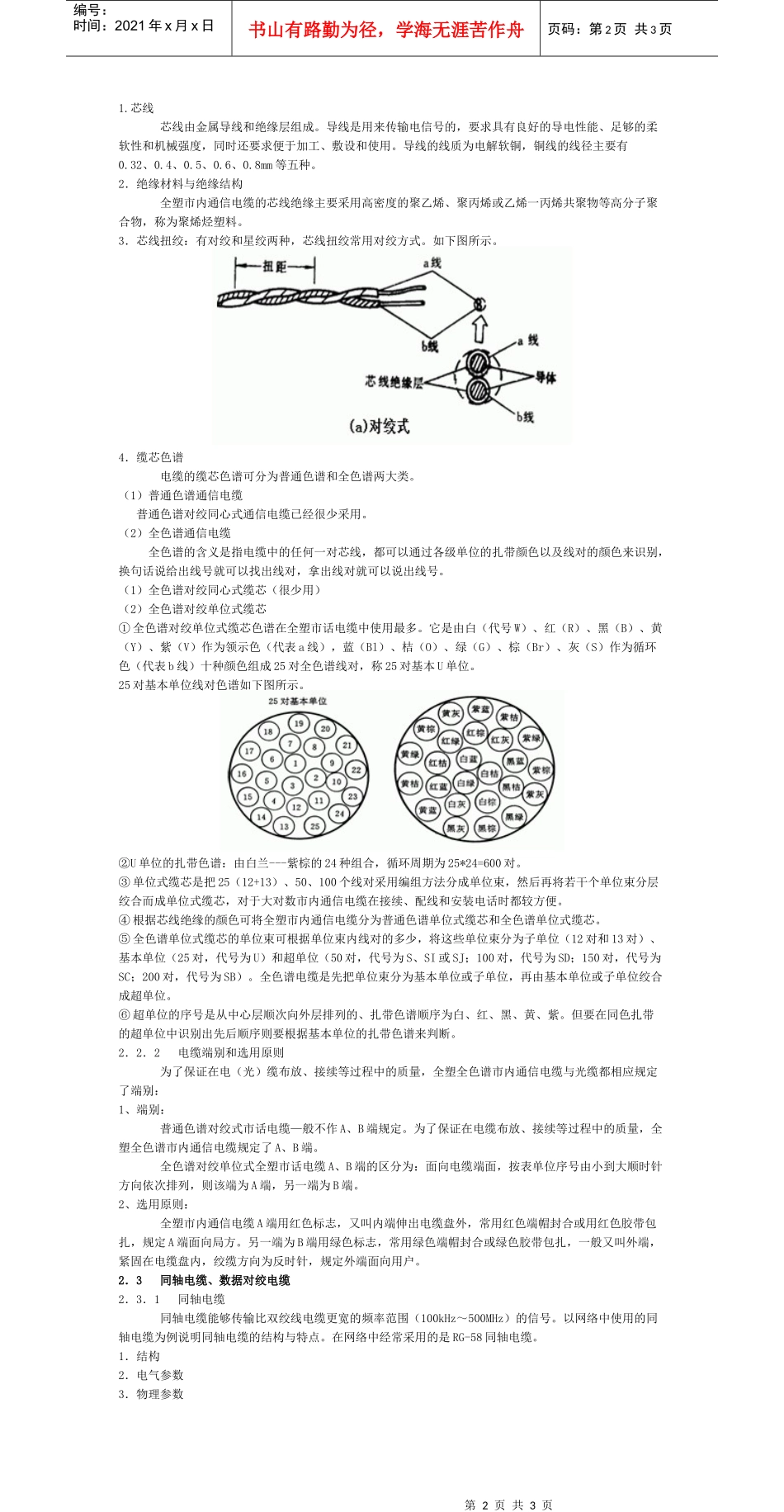

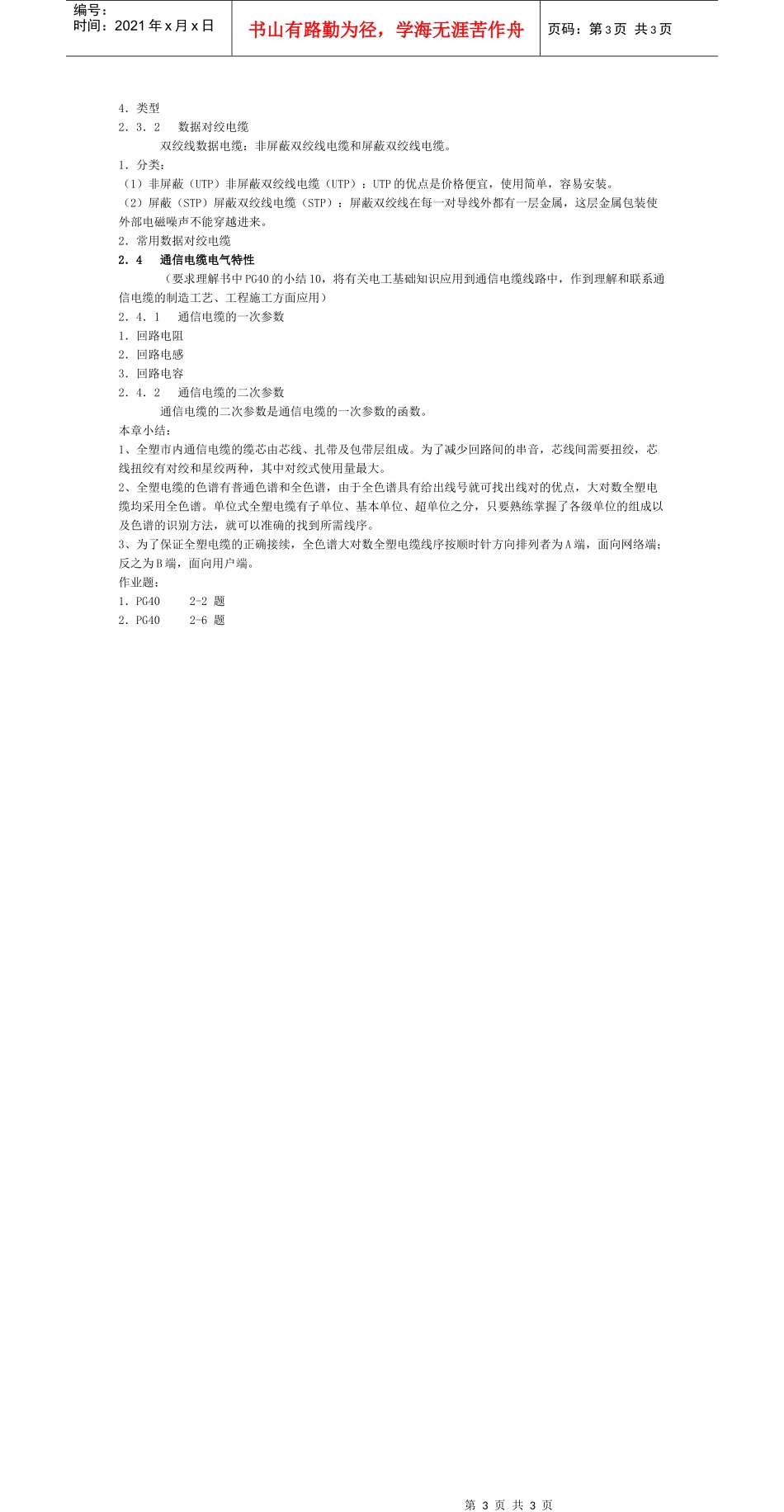

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页第二课通信电缆的结构、类型以及参数课程名称通信线路工程与施工专业名称通信技术授课教师/职称王永章授课方式（合、小班）小班授课题目（章、节）第二章通信电缆的结构、类型以及参数教材及参考书目教材：通信电缆工程主编：李立高人民邮电出版社参考书：1、《通信光缆线路工程与维护》编著：刘强等西安电子科技大学出版社．2003．2、《通信电缆线路》主编.：陈昌海人民邮电出版社．2005．3、《接入网技术与系统》主编：李转年北京邮电大学出版社教学目的与要求：1.掌握电缆的规格型号、电气参数、结构及色谱；2.技能方面会正确识别电缆型号并准确进行线序编排。内容和时间安排、教学方法：1．内容和时间安排：通信电缆的用途和分类（4课时）。2．教学方法：采用多媒体讲授，电缆的线序编排采用实物演示的方法教学，并在课堂上进行讨论和启发性质疑：（1）讨论：通信电缆的种类、特性及应用。（2）启发性质疑：电缆的结构与传输性能有什么关系？通信电缆区别A、B端有何意义？教学重点和难点：1．重点：掌握全塑电缆的分类、型号及主要电气特性；全塑电缆的结构与色谱。2．难点：电缆型号并准确进行线序编排。2．1通信电缆分类以及用途从事通信电缆工程设计、施工和维护，首先对通信电缆产品要有清晰、准确的认识。2.1.1全塑电缆的分类1.按电缆结构类型分——非填充型和填充型。2.按导线材料分——铜导线和铝导线；3.按芯线绝缘结构分——实心绝缘、泡沫绝缘、泡沫／实心皮绝缘；4.按线对绞合方式分——对绞式和星绞式；5.按芯线绝缘颜色分——全色谱和普通色谱；6.按缆芯结构分——同心式（层绞式）、单位式、束绞式、SZ绞；7.按屏蔽方式分——单层涂塑铝带屏蔽、多层铝及钢金属带复合屏蔽，而屏蔽带又分绕包和纵包；8.按护套分——单层塑料护套、双层塑料护套、综合护套、粘接护套、密封金属／塑料护套和特种护套；9.按外护层分——单层、双层钢带铠装和钢丝铠装塑料护层；10.按用途分——传输模拟信号和传输数字信号；11.按敷设方式分——架空、管道、直埋、水底电缆等。2.1.2全塑电缆的型号电缆型号是识别电缆规格程式和用途的代号。按照用途、芯线结构、导线材料、绝缘材料、护层材料、外护层材料等，分别用不同的汉语拼音字母和数字来表示，称为电缆型号。按照原邮电部行业标准(YD2001—92)，全塑电缆型号的表示方法和意义为：1.类别2.绝缘3.屏蔽护套4.特征(派生)5.外护层[示例]HYA—100×2×0.5HYA—100×2×0.5表示铜芯、实心聚烯烃绝缘、涂塑铝带粘接屏蔽、容量100对、对绞式、线径为0.5mm的市内通信全塑电缆。2．2全色谱全塑双绞通信电缆的结构与类型2．2．1电缆结构全塑市内通信电缆的缆芯主要由芯线、芯线绝缘、缆芯绝缘、缆芯扎带及包带层等组成。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页1.芯线芯线由金属导线和绝缘层组成。导线是用来传输电信号的，要求具有良好的导电性能、足够的柔软性和机械强度，同时还要求便于加工、敷设和使用。导线的线质为电解软铜，铜线的线径主要有0.32、0.4、0.5、0.6、0.8mm等五种。2．绝缘材料与绝缘结构全塑市内通信电缆的芯线绝缘主要采用高密度的聚乙烯、聚丙烯或乙烯一丙烯共聚物等高分子聚合物，称为聚烯烃塑料。3．芯线扭绞：有对绞和星绞两种，芯线扭绞常用对绞方式。如下图所示。4．缆芯色谱电缆的缆芯色谱可分为普通色谱和全色谱两大类。（1）普通色谱通信电缆普通色谱对绞同心式通信电缆已经很少采用。（2）全色谱通信电缆全色谱的含义是指电缆中的任何一对芯线，都可以通过各级单位的扎带颜色以及线对的颜色来识别，换句话说给出线号就可以找出线对，拿出线对就可以说出线号。（1）全色谱对绞同心式缆芯（很少用）（2）全色谱对绞单位式缆芯①全色谱对绞单位式缆芯色谱在全塑市话电缆中使用最多。它是由白（代号W）、红（R）、黑（B）、黄（Y）、紫（V）作为领示色（代表a线），蓝（Bl）、桔（O）、绿（G）、棕（Br）、灰（S）作为循环色（代表b线）十种颜色组成25对全色谱线对，称...
