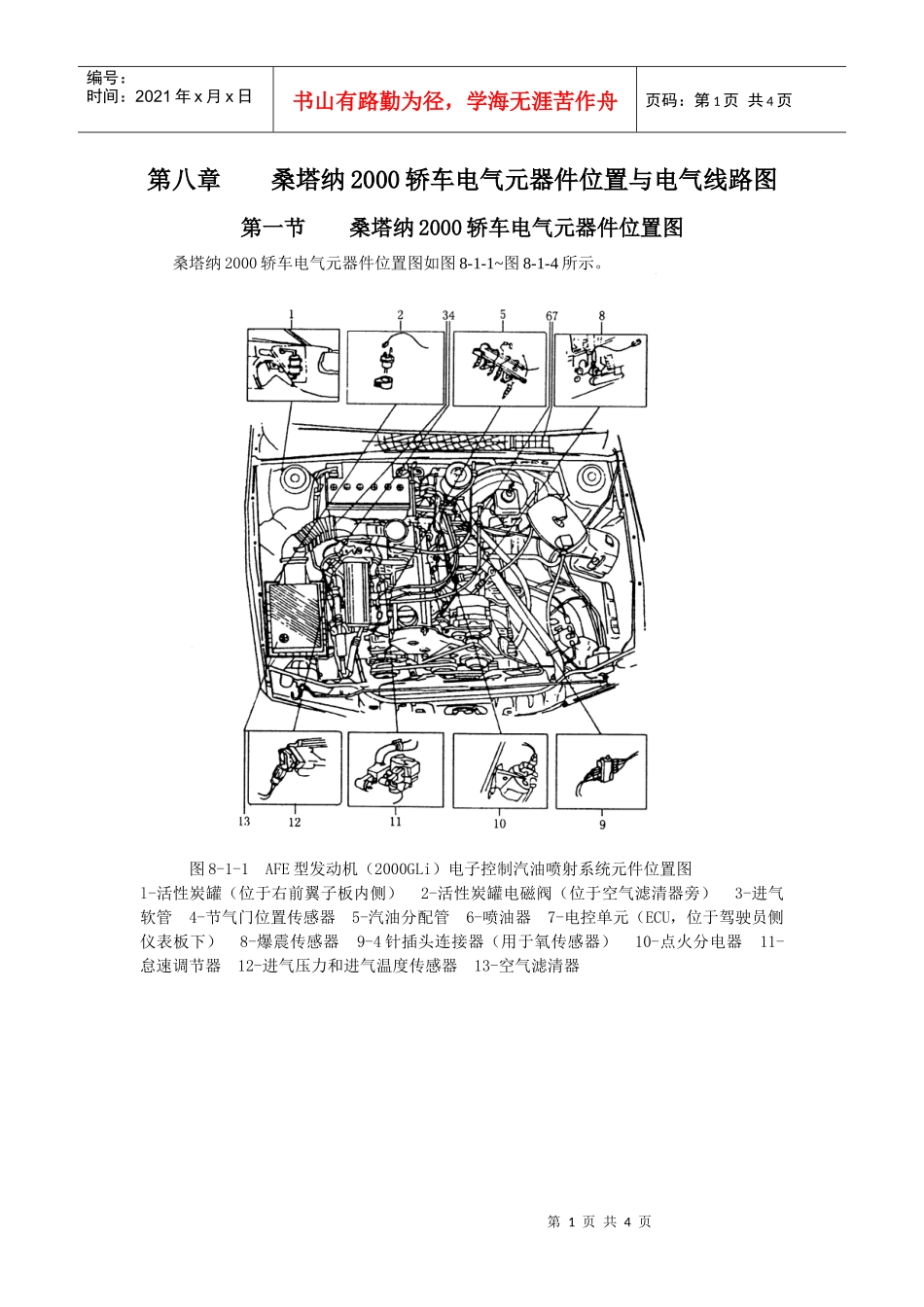

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页第八章桑塔纳2000轿车电气元器件位置与电气线路图第一节桑塔纳2000轿车电气元器件位置图桑塔纳2000轿车电气元器件位置图如图8-1-1~图8-1-4所示

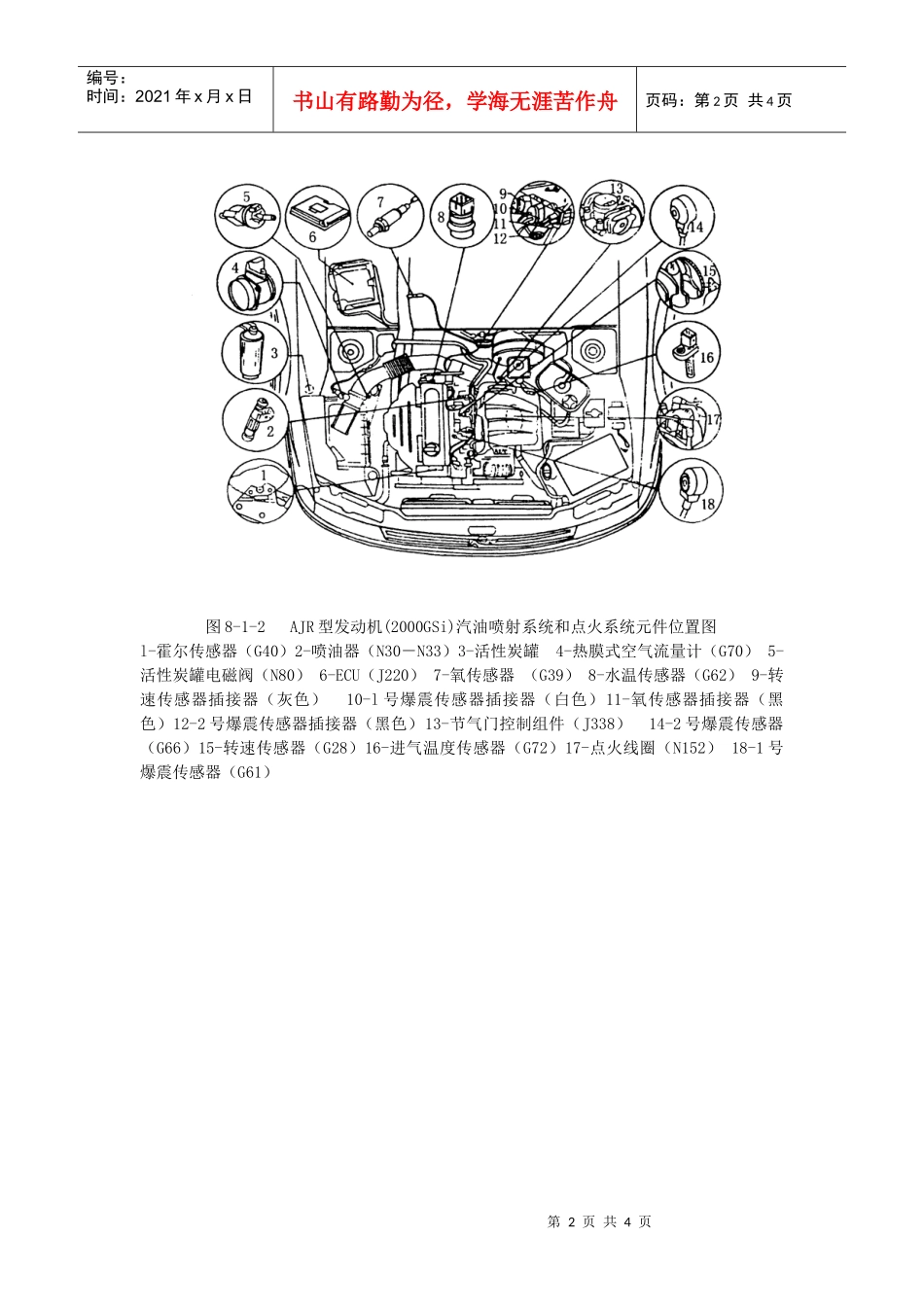

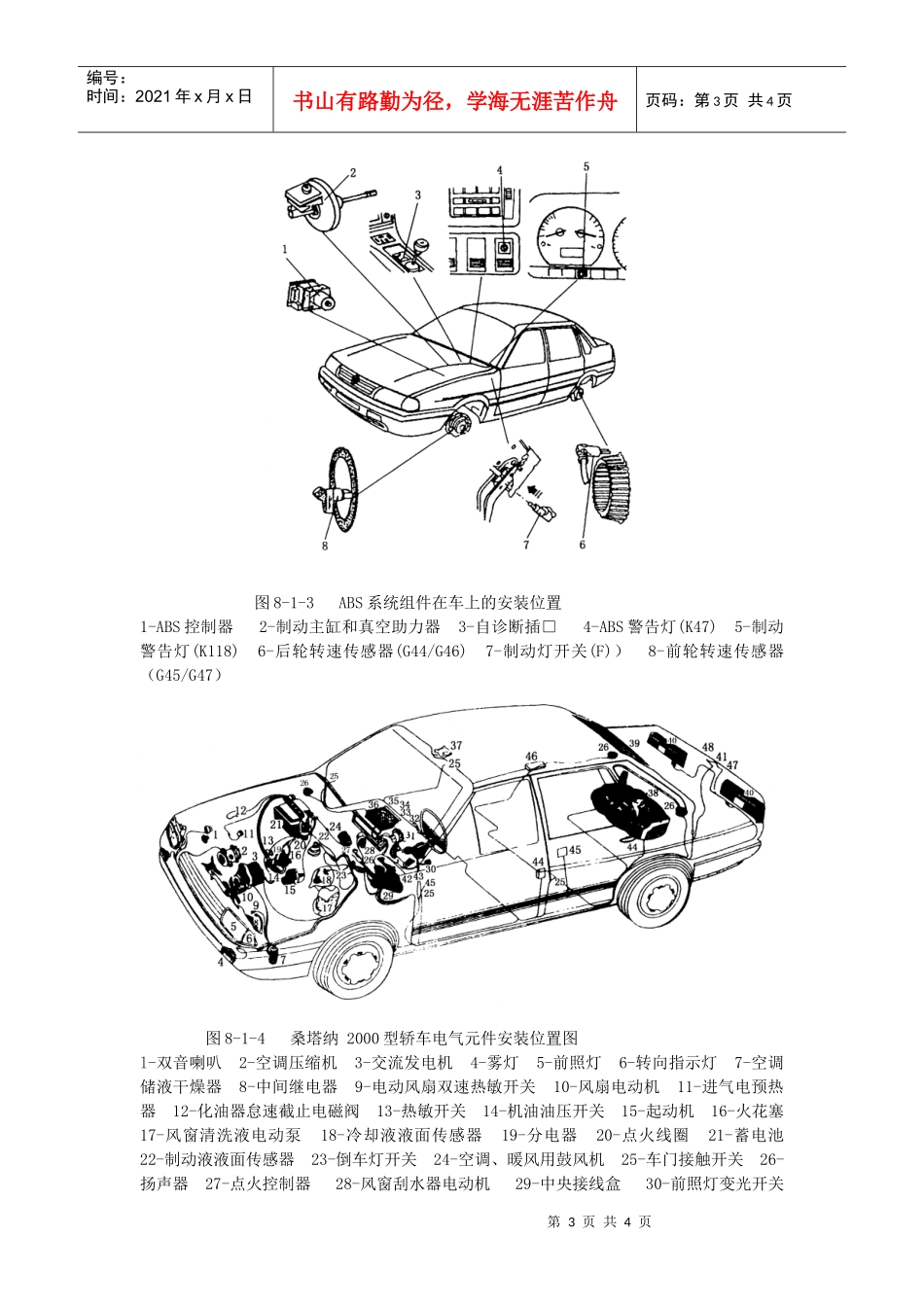

图8-1-1AFE型发动机（2000GLi）电子控制汽油喷射系统元件位置图l-活性炭罐（位于右前翼子板内侧）2-活性炭罐电磁阀（位于空气滤清器旁）3-进气软管4-节气门位置传感器5-汽油分配管6-喷油器7-电控单元（ECU，位于驾驶员侧仪表板下）8-爆震传感器9-4针插头连接器（用于氧传感器）10-点火分电器11-怠速调节器12-进气压力和进气温度传感器13-空气滤清器第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页图8-1-2AJR型发动机(2000GSi)汽油喷射系统和点火系统元件位置图l-霍尔传感器（G40）2-喷油器（N30－N33）3-活性炭罐4-热膜式空气流量计（G70）5-活性炭罐电磁阀（N80）6-ECU（J220）7-氧传感器（G39）8-水温传感器（G62）9-转速传感器插接器（灰色）10-l号爆震传感器插接器（白色）11-氧传感器插接器（黑色）12-2号爆震传感器插接器（黑色）13-节气门控制组件（J338）14-2号爆震传感器（G66）15-转速传感器（G28）16-进气温度传感器（G72）17-点火线圈（N152）18-1号爆震传感器（G61）第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页图8-1-3ABS系统组件在车上的安装位置1-ABS控制器2-制动主缸和真空助力器3-自诊断插□4-ABS警告灯(K47)5-制动警告灯(K118)6-后轮转速传感器(G44/G46)7-制动灯开关(F)）8-前
