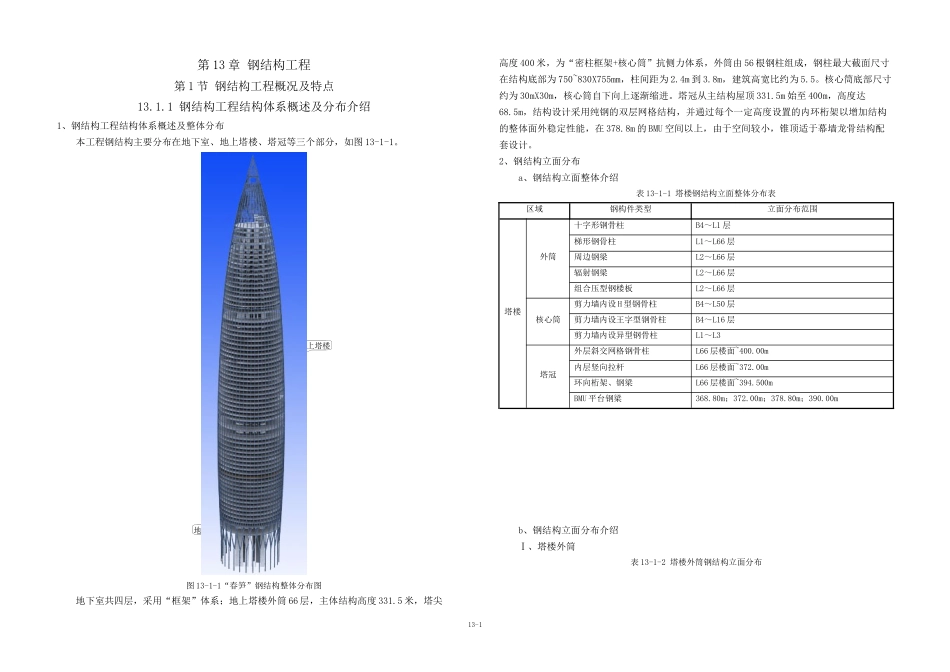

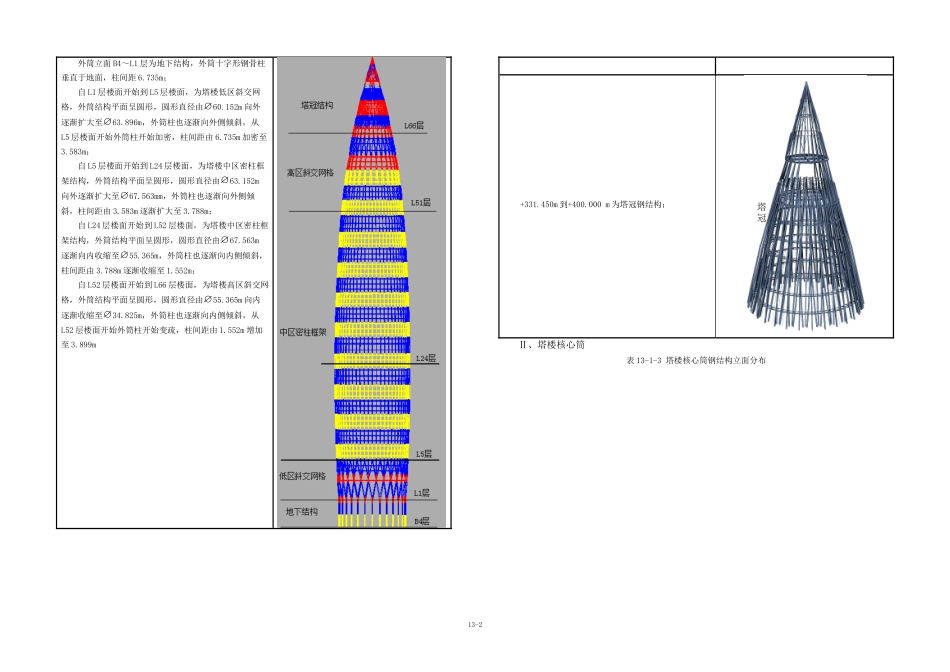

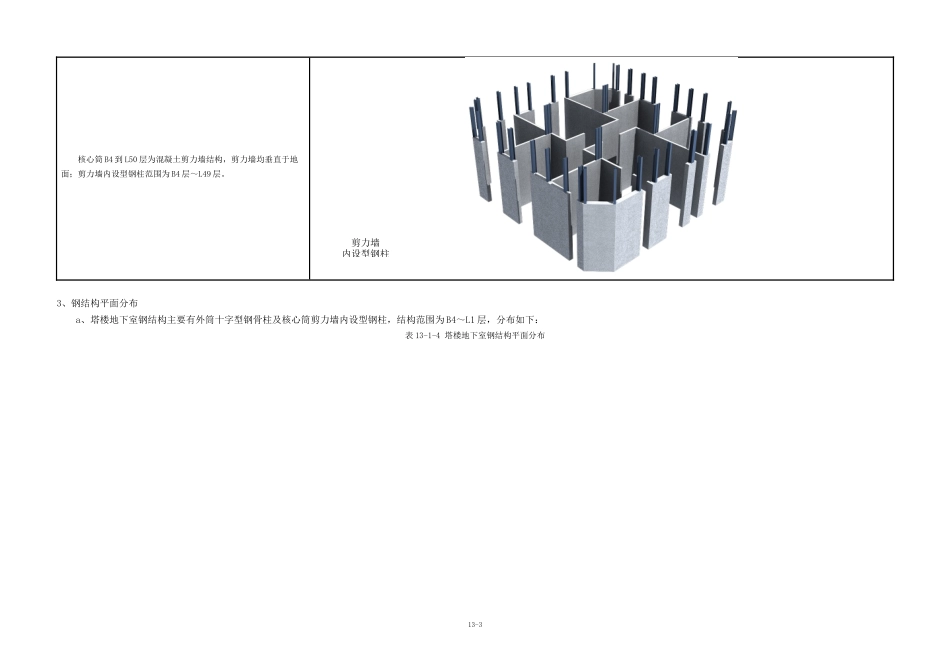

塔冠地上塔楼地下室第13章钢结构工程第1节钢结构工程概况及特点13.1.1钢结构工程结构体系概述及分布介绍1、钢结构工程结构体系概述及整体分布本工程钢结构主要分布在地下室、地上塔楼、塔冠等三个部分,如图13-1-1。图13-1-1“春笋”钢结构整体分布图地下室共四层,采用“框架”体系;地上塔楼外筒66层,主体结构高度331.5米,塔尖高度400米,为“密柱框架+核心筒”抗侧力体系,外筒由56根钢柱组成,钢柱最大截面尺寸在结构底部为750~830X755mm,柱间距为2.4m到3.8m,建筑高宽比约为5.5。核心筒底部尺寸约为30mX30m,核心筒自下向上逐渐缩进。塔冠从主结构屋顶331.5m始至400m,高度达68.5m,结构设计采用纯钢的双层网格结构,并通过每个一定高度设置的内环桁架以增加结构的整体面外稳定性能,在378.8m的BMU空间以上,由于空间较小,锥顶适于幕墙龙骨结构配套设计。2、钢结构立面分布a、钢结构立面整体介绍表13-1-1塔楼钢结构立面整体分布表区域钢构件类型立面分布范围塔楼外筒十字形钢骨柱B4~L1层梯形钢骨柱L1~L66层周边钢梁L2~L66层辐射钢梁L2~L66层组合压型钢楼板L2~L66层核心筒剪力墙内设H型钢骨柱B4~L50层剪力墙内设王字型钢骨柱B4~L16层剪力墙内设异型钢骨柱L1~L3塔冠外层斜交网格钢骨柱L66层楼面~400.00m内层竖向拉杆L66层楼面~372.00m环向桁架、钢梁L66层楼面~394.500mBMU平台钢梁368.80m;372.00m;378.80m;390.00mb、钢结构立面分布介绍Ⅰ、塔楼外筒表13-1-2塔楼外筒钢结构立面分布13-1外筒立面B4~L1层为地下结构,外筒十字形钢骨柱垂直于地面,柱间距6.735m;自L1层楼面开始到L5层楼面,为塔楼低区斜交网格,外筒结构平面呈圆形,圆形直径由∅60.152m向外逐渐扩大至∅63.896m,外筒柱也逐渐向外侧倾斜,从L5层楼面开始外筒柱开始加密,柱间距由6.735m加密至3.583m;自L5层楼面开始到L24层楼面,为塔楼中区密柱框架结构,外筒结构平面呈圆形,圆形直径由∅63.152m向外逐渐扩大至∅67.563mm,外筒柱也逐渐向外侧倾斜,柱间距由3.583m逐渐扩大至3.788m;自L24层楼面开始到L52层楼面,为塔楼中区密柱框架结构,外筒结构平面呈圆形,圆形直径由∅67.563m逐渐向内收缩至∅55.365m,外筒柱也逐渐向内侧倾斜,柱间距由3.788m逐渐收缩至1.552m;自L52层楼面开始到L66层楼面,为塔楼高区斜交网格,外筒结构平面呈圆形,圆形直径由∅55.365m向内逐渐收缩至∅34.825m,外筒柱也逐渐向内侧倾斜,从L52层楼面开始外筒柱开始变疏,柱间距由1.552m增加至3.899m+331.450m到+400.000m为塔冠钢结构;Ⅱ、塔楼核心筒表13-1-3塔楼核心筒钢结构立面分布13-2塔冠核心筒B4到L50层为混凝土剪力墙结构,剪力墙均垂直于地面;剪力墙内设型钢柱范围为B4层~L49层。3、钢结构平面分布a、塔楼地下室钢结构主要有外筒十字型钢骨柱及核心筒剪力墙内设型钢柱,结构范围为B4~L1层,分布如下:表13-1-4塔楼地下室钢结构平面分布13-3剪力墙内设型钢柱450755606060787十字形钢骨柱外筒十字型钢骨柱(共28支)剪力墙型钢柱(外墙)剪力墙型钢柱(内墙)塔楼地下室B4~L1层钢结构平面分布b、塔楼地上钢结构包括外筒梯型钢骨柱、外筒楼面钢梁和核心筒钢骨柱等,结构范围为L2层~L66层,分布如下:表13-1-5塔楼地上低区斜交网格钢结构平面分布13-4核心筒剪力墙剪力墙内设型钢柱外筒十字型钢骨柱450507615695550665外筒梯型钢骨柱(共28支)25700300123007004020外筒周边钢梁外筒辐射钢梁剪力墙型钢柱(外墙)剪力墙型钢柱(内墙)塔楼地上低区斜交网格钢结构平面分布(L2层)表13-1-6塔楼地上中区密柱标准层钢结构平面分布13-5外筒梯型钢骨柱混凝土剪力墙内型钢柱外筒辐射钢梁外筒周边钢梁核心筒混凝土剪力墙635350400外筒梯型钢骨柱(共56支)25700300123007004020外筒周边钢梁外筒辐射钢梁剪力墙型钢柱(外墙)剪力墙型钢柱(内墙)塔楼地上中区密柱框架标准层钢结构平面分布(L23、L24层)表13-1-7塔楼地上高区斜交网格钢结构平面分布13-6核心筒混凝土剪力墙混凝土剪力墙内型钢柱外筒周边钢梁外筒梯型钢骨柱外筒辐射钢梁480300400外筒梯型钢骨柱(共28支)12256003001610200500外筒周边钢梁外筒辐射...
