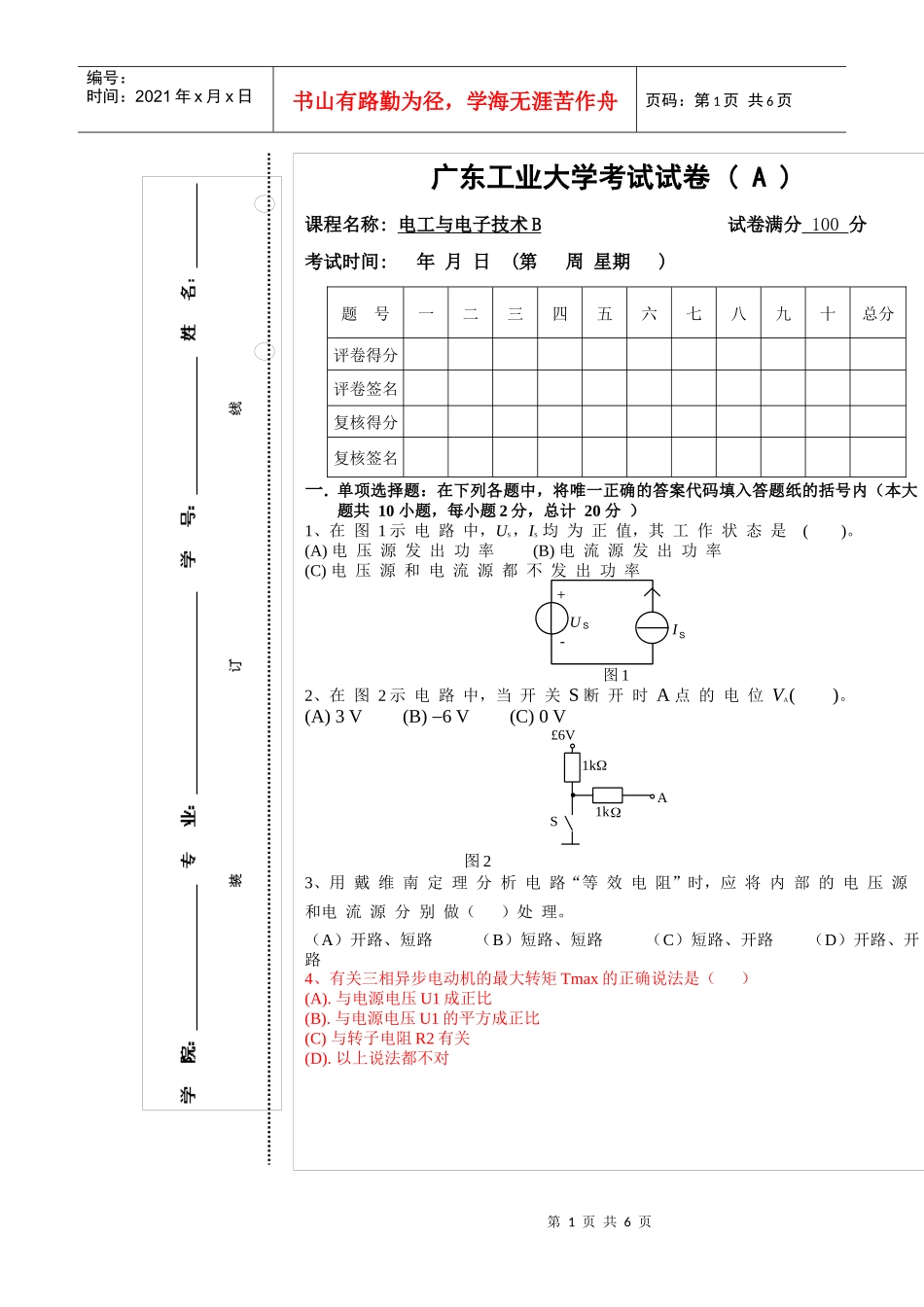

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页广东工业大学考试试卷(A)课程名称:电工与电子技术B试卷满分100分考试时间:年月日(第周星期)题号一二三四五六七八九十总分评卷得分评卷签名复核得分复核签名一.单项选择题：在下列各题中，将唯一正确的答案代码填入答题纸的括号内（本大题共10小题，每小题2分，总计20分）1、在图1示电路中，US，IS均为正值，其工作状态是()。(A)电压源发出功率(B)电流源发出功率(C)电压源和电流源都不发出功率图12、在图2示电路中，当开关S断开时A点的电位VA()。(A)3V(B)-6V(C)0V图23、用戴维南定理分析电路“等效电阻”时，应将内部的电压源和电流源分别做（）处理。（A）开路、短路（B）短路、短路（C）短路、开路（D）开路、开路4、有关三相异步电动机的最大转矩Tmax的正确说法是（）(A).与电源电压U1成正比(B).与电源电压U1的平方成正比(C)与转子电阻R2有关(D).以上说法都不对UISS+-£6VSA.1k1k第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页5、在正弦交流电路中，阻抗角可表示为()。(A)(B)(C)6、作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上，则各相负载的电压()。(A)不对称(B)对称(C)不一定对称7、输出变压器原边匝数为N1，副边绕组有匝数为N2和N3的两个抽头。将16W的负载接N2抽头，或将4W的负载接N3抽头，它们换算到原边的阻抗相等，均能达到阻抗匹配，则N2:N3应为()。(A)4:1(B)1:1(C)2:18、绕线式三相异步电动机，如将转子电阻加大，其起动转矩将()。(A)增大(B)下降(C)不变9、图3示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合，则i2(0+)为()。(A)0.6A(B)1.2A(C)0.3A图310、图4示控制电路中，在接通电源后将出现的现象是()。(A)按一下SB2，接触器KM长期吸合(B)接触器的线圈交替通电断电造成触点不停地跳动(C)按一下SB2，接触器不能吸合arctanRZarctanRXarctanXRS6ViFUS2+£C第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页图4二、填空题（每空2分，共10分，将答案填入答题纸上）1、R，C电路外部激励为零，而由初始储能引起的响应称为响应。2、图5中，I1=2A，I3=-1A，则电流Ix=A。3、对于三角形连接的三相负载，线电压与相电压的关系为，线电流与相电流的关系为。（注：填写相量关系）4、正弦交流电通过电容元件，其上的电压相位电流相位90度。（填超前或落后）三、非客观题（本题15分）图6示电路中，已知：IS1=3A，IS2=2A，IS3=1A，R1=6W，R2=5W，R3=7W。用基尔霍夫电流定律求电流I1，I2和I3。图6KMSB1SB2KMIIIIIIRRRS1S2S3123123....第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页四、非客观题（本题10分）如图7所示，用节点电压法求解。图7五、非客观题（本题10分）在图8示电路中，，。求：(1)R，C及电路有功功率P；(2)当时的uR及uC的值及实际方向；(3)画出含，，，的相量图。图8六、非客观题（本题10分）三相对称电路如图9示，已知电源线电压，每相负载R=3W，XC=4W。求：(1)各线电流瞬时值；(2)电路的有功功率，无功功率和视在功率。321,,IIII1I2534V4212VI3ut1001000cosVit=10cos(1000+3A)t1000sUIRUCURuuiRC+£+£uC+£utABV3802sin第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页图9七、非客观题（本题15分）图10示电路原已稳定，已知：R1=4kW，R2=2kW，R3=4kW，C=2mF，US=20V,t=0时将开关S闭合。求S闭合后的电流，和电压uC(t)。图10八、非客观题（本题10分）一台三相异步电动机的机械特性如图11所示，其额定工作点A的参数为：nN=1430r/min，TN=67N×m。求：(1)电动机的极对数；(2)额定转差率；(3)额定功率；(4)过载系数；(5)起动系数Tst/TN；(6)说明该电动机能否起动90N×m的恒定负载。ACBRRXXCCXCRitC()it()RR12SUSR3CiuCCi+£+£第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页图11
