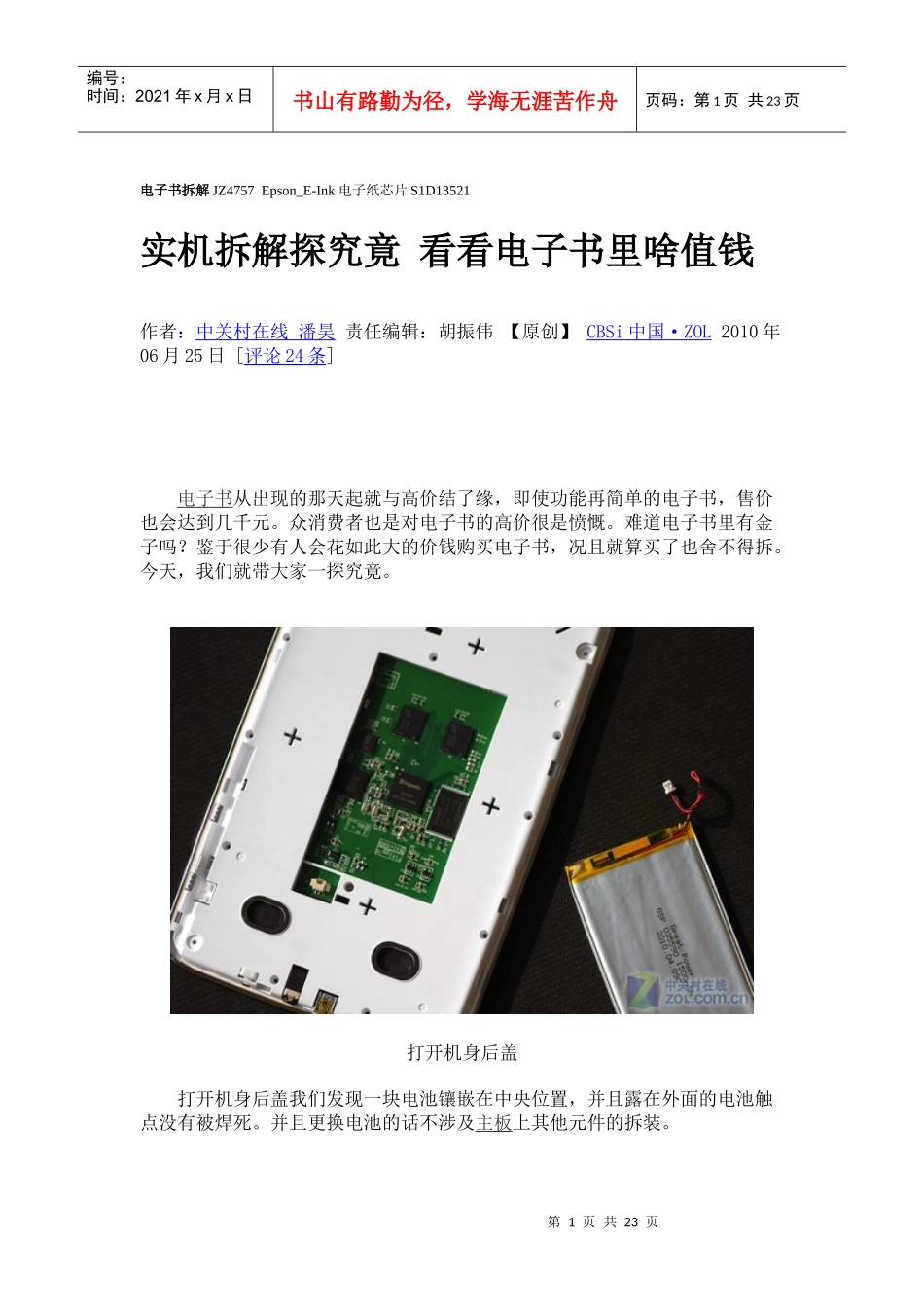

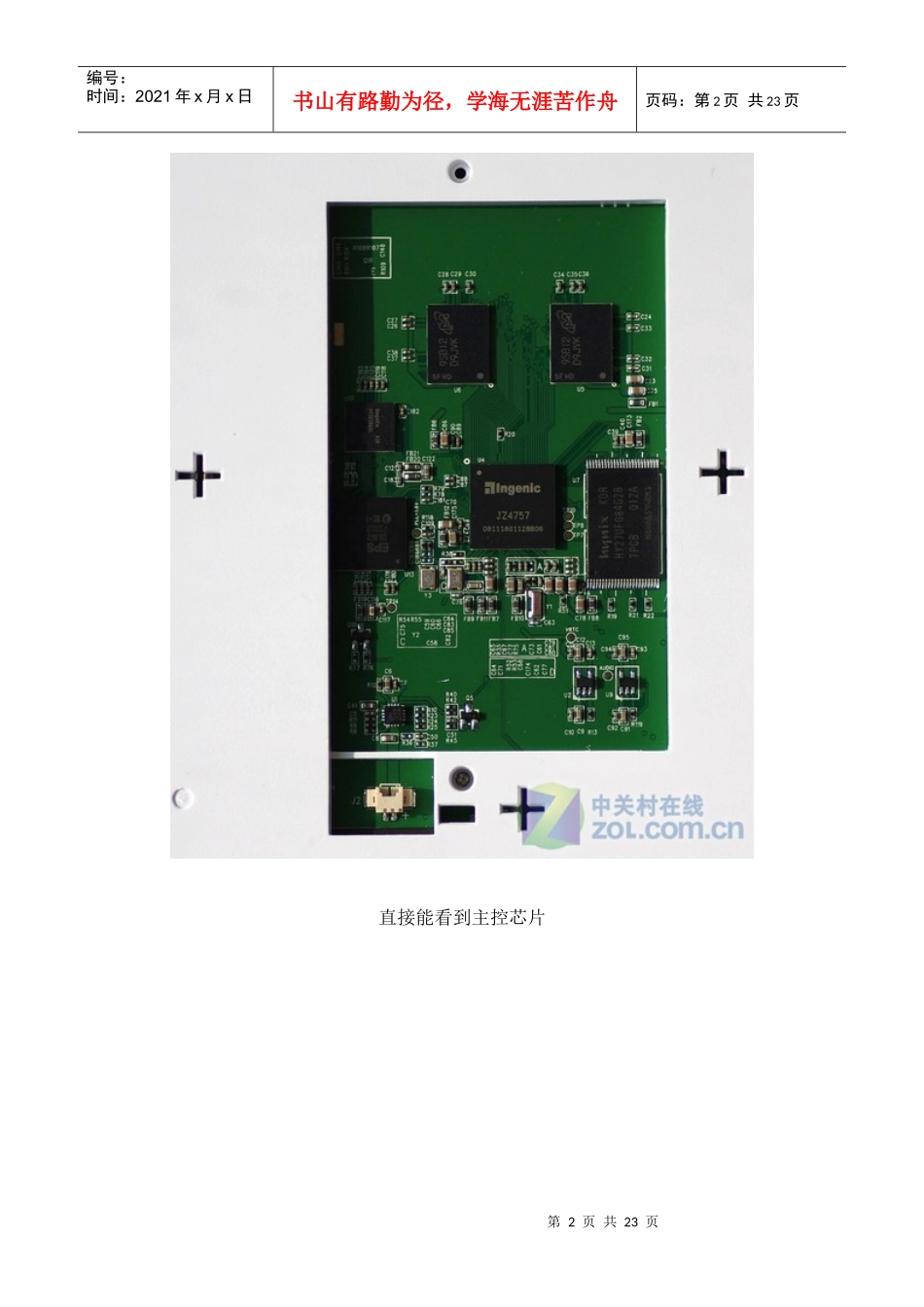

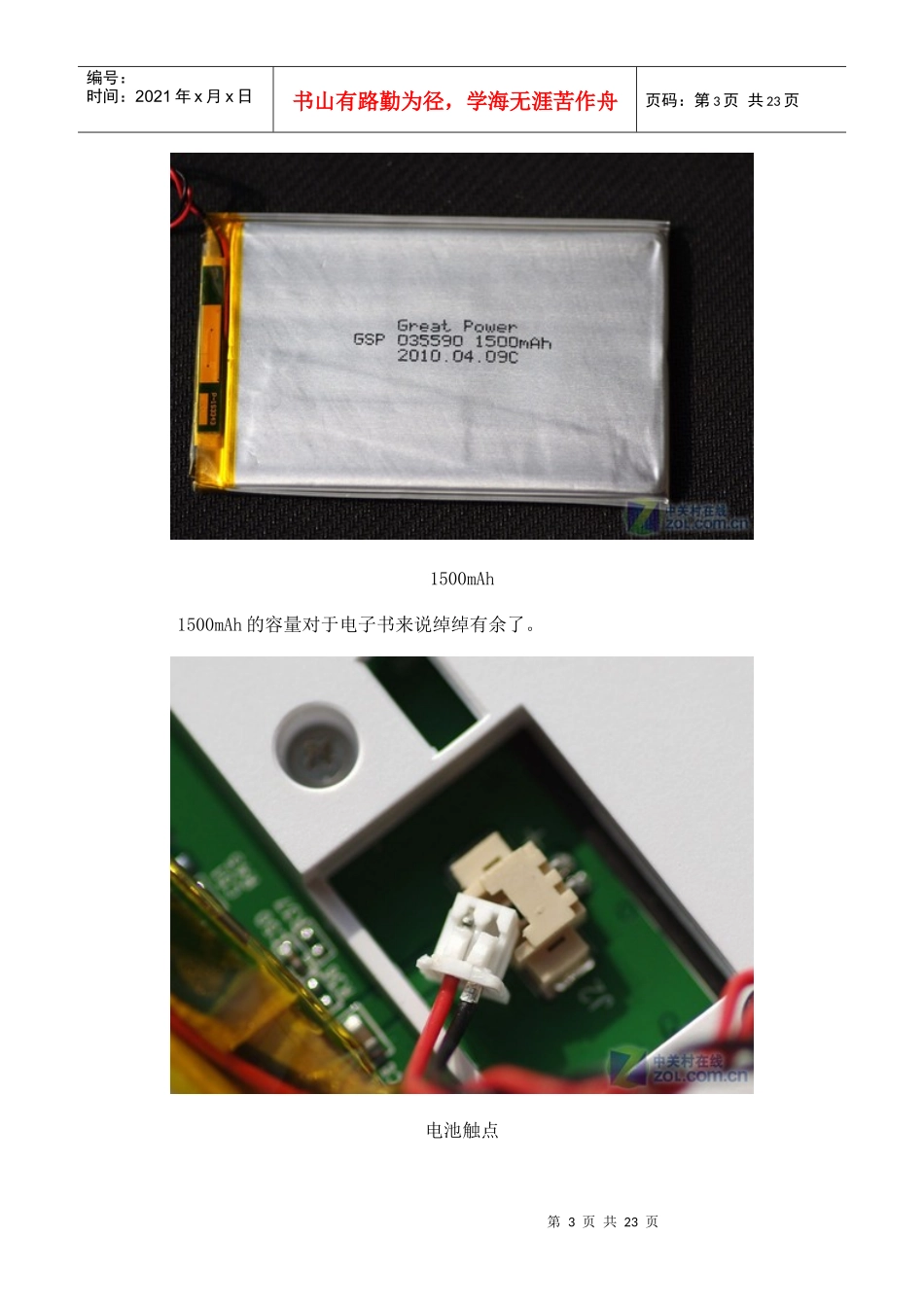

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页电子书拆解JZ4757Epson_E-Ink电子纸芯片S1D13521实机拆解探究竟看看电子书里啥值钱作者：中关村在线潘昊责任编辑：胡振伟【原创】CBSi中国·ZOL2010年06月25日[评论24条]电子书从出现的那天起就与高价结了缘，即使功能再简单的电子书，售价也会达到几千元。众消费者也是对电子书的高价很是愤慨。难道电子书里有金子吗？鉴于很少有人会花如此大的价钱购买电子书，况且就算买了也舍不得拆。今天，我们就带大家一探究竟。打开机身后盖打开机身后盖我们发现一块电池镶嵌在中央位置，并且露在外面的电池触点没有被焊死。并且更换电池的话不涉及主板上其他元件的拆装。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页直接能看到主控芯片第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页1500mAh1500mAh的容量对于电子书来说绰绰有余了。电池触点第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页可拆卸的电池触点设计可以在电池出现问题后很容易的进行更换。这个设计非常人性化。从电路板我们可以看出该机带有全键盘以及侧边翻页键。中间白色的部分便是E-ink电子墨水屏了。去除外壳后的样子第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页取下E-ink屏幕将排线卡扣打开，发现屏幕后面没有设计任何的电子元件。这主要是为了防止屏幕受力不均匀而碎裂。第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页电路板背面翻到电路板背面，可以看到各种功能芯片，以及屏幕排线。第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页主板背面第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页方正的标志主板背面的芯片很集中，并且留有了大片的空白。在电路板上我们发现了方正的标志，初步猜测是由方正设计的。下面我们来看看芯片。第9页共23页第8页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共23页爱普生电子纸显示控制器这枚芯片是由爱普生公司和E-ink公司合作开发的一款电子纸显示控制芯片。第10页共23页第9页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共23页主控芯片中间的这块便是该电子书的主控芯片了，是君正的JZ4757。主要针对移动多媒体，适用于PMP、移动电视、GPS、上网本、UMPC等移动多媒体产品。JZ4757基于君正的XBurstCPU微体系架构，CPU主频360MHz，支持全系列视频格式与音频格式解码。支持多种操作系统，如Linux2.6和WinCE5.0等。虽然是用在电子书上，但这块芯片拥有视频解码能力。电子书之所以和其他能够阅读书籍的设备区分，最重要的就是那块电子纸屏幕。今天我们拆解的这款产品所用的屏幕是台湾元太E-ink公司生产的，也就是电子书行业中近乎处于垄断地位的屏幕供应商。第11页共23页第10页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共23页E-ink虽然之前就听说E-ink屏幕非常薄，但真正看到的时候还是惊叹了一下。不算玻璃背板的话，其厚度不到0.5毫米。第12页共23页第11页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共23页E-ink屏幕背面第13页共23页第12页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共23页E-ink屏整体厚度展示屏幕一角第14页共23页第13页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共23页上图中第一层白色的部分为E-ink屏幕层，中间是玻璃板，最后是一层黑色的是海绵，用来保护屏幕。目测E-ink屏幕只有中间玻璃板的1/3左右。从拆解中我们发现，电子书的内部结构还是非常清晰明了的。由于功能比较单一，没有太多的芯片在主板上扎...
