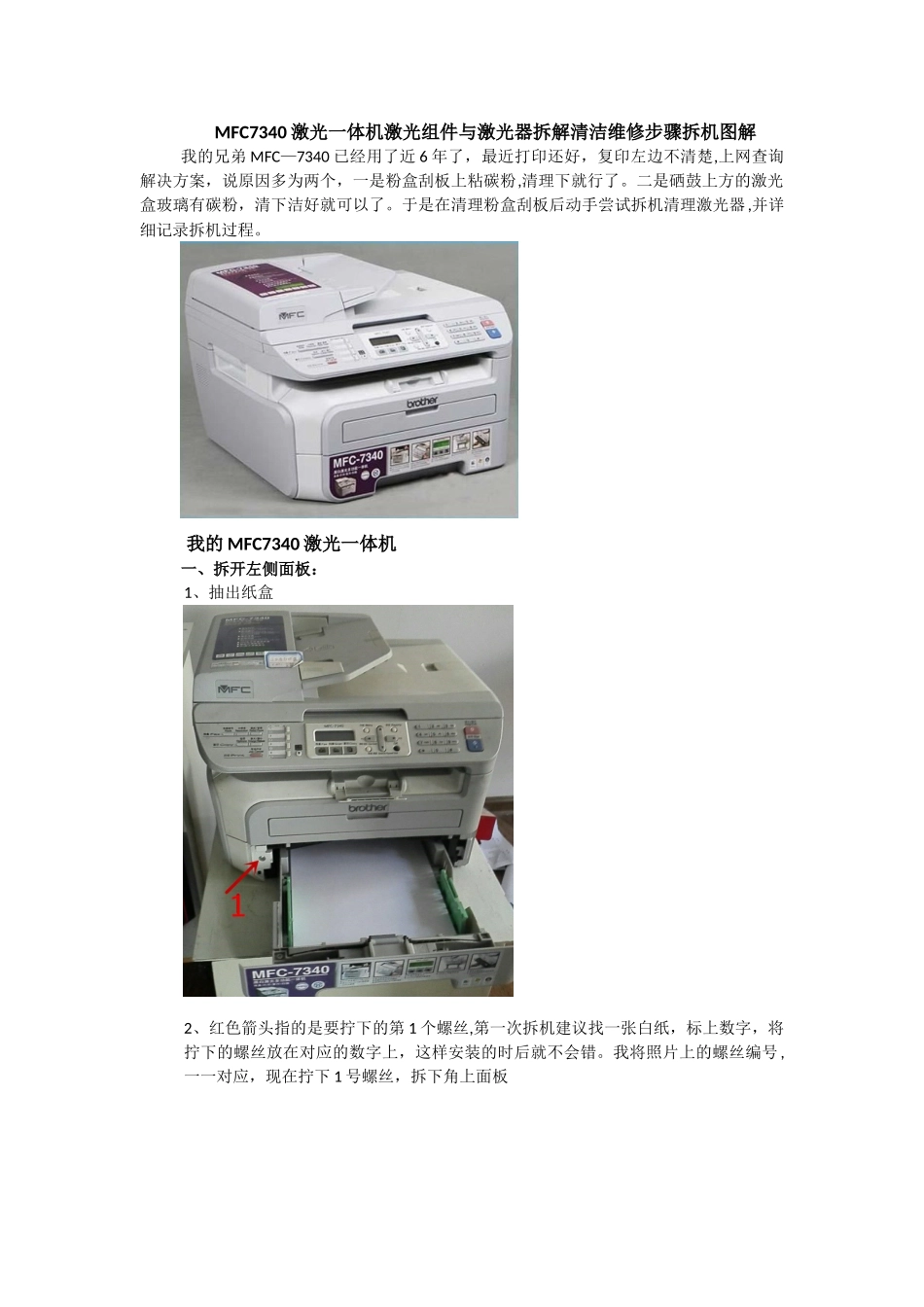

MFC7340 激光一体机激光组件与激光器拆解清洁维修步骤拆机图解我的兄弟 MFC—7340 已经用了近 6 年了，最近打印还好，复印左边不清楚,上网查询解决方案，说原因多为两个，一是粉盒刮板上粘碳粉,清理下就行了
二是硒鼓上方的激光盒玻璃有碳粉，清下洁好就可以了
于是在清理粉盒刮板后动手尝试拆机清理激光器,并详细记录拆机过程
我的 MFC7340 激光一体机一、拆开左侧面板：1、抽出纸盒2、红色箭头指的是要拧下的第 1 个螺丝,第一次拆机建议找一张白纸，标上数字，将拧下的螺丝放在对应的数字上，这样安装的时后就不会错
我将照片上的螺丝编号,一一对应，现在拧下 1 号螺丝，拆下角上面板3、拉开前盖,可看到左侧面板的一个螺丝，拧下 2 号螺丝

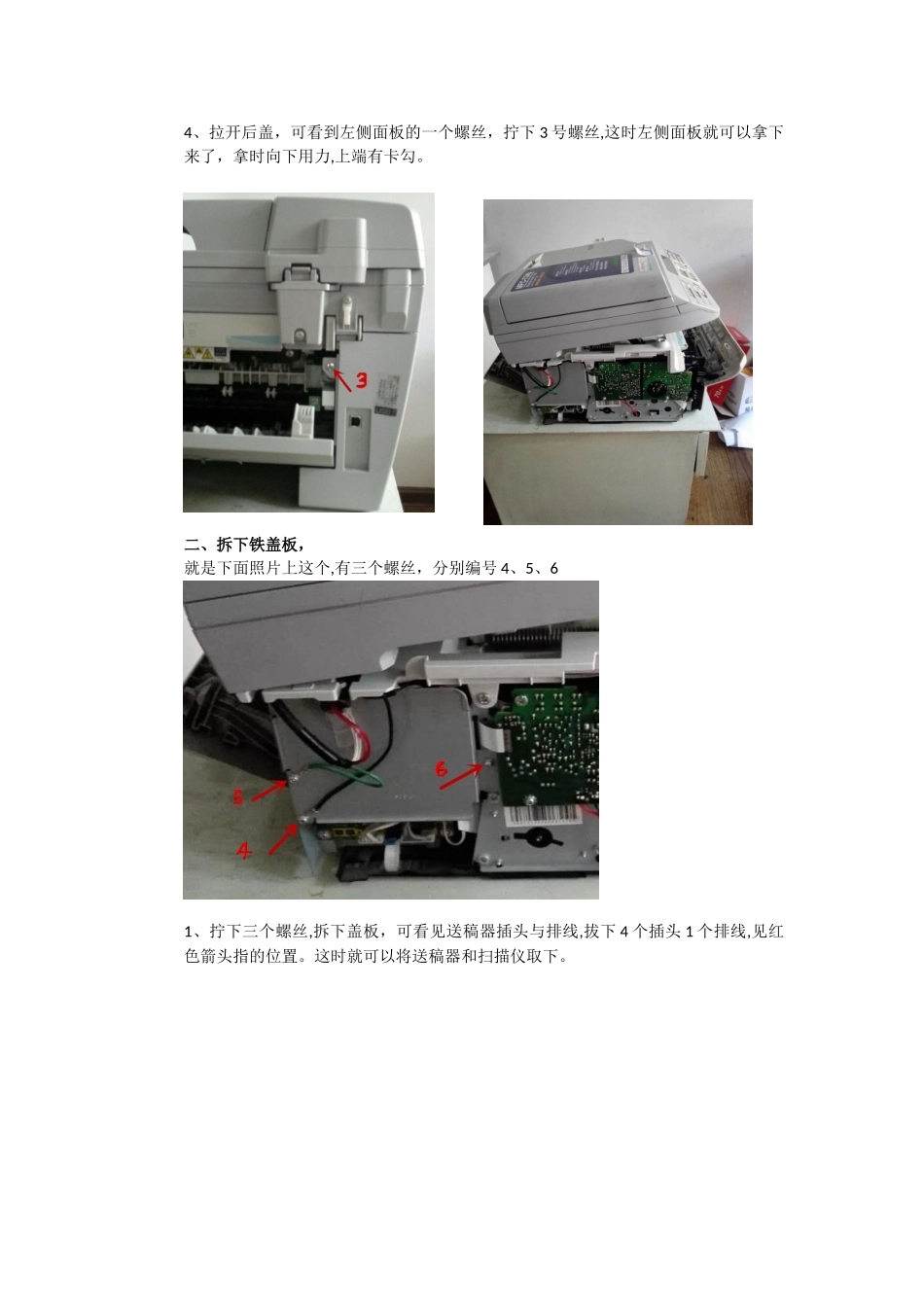

4、拉开后盖，可看到左侧面板的一个螺丝，拧下 3 号螺丝,这时左侧面板就可以拿下来了，拿时向下用力,上端有卡勾
二、拆下铁盖板，就是下面照片上这个,有三个螺丝，分别编号 4、5、61、拧下三个螺丝,拆下盖板，可看见送稿器插头与排线,拔下 4 个插头 1 个排线,见红色箭头指的位置
这时就可以将送稿器和扫描仪取下
三、取下送稿器和扫描仪1、将送稿器和扫描仪的两个黑色支架上端向两边掰开,就可以卸下支架
将送稿器和扫描仪立起，与一体机垂直,向上提就可以取下来了
四、拆开右侧面板右侧面板前后各有 1 个螺丝，编号 7、8，拧下螺丝就可以拆下右侧面板，拆下时和左侧一样，向下用力
五、拆开上面盖板从上面左侧支架处可见 1 个螺丝，编号 9；前面可见 2 个螺丝编号 10、11；左侧 1 个螺丝编号 12；右侧 2 个螺丝，编号 13、14（14 是与喇叭相关的一条线）拧下 6 个螺丝，拔下左侧 2 个插头,就可拆下上面盖板
向前上方用力
六,拆下激光组件盒子激光组件盒子由 6 个螺丝固定，编号 18、19、20、21 左右各 2 个，但左侧有 1 个
