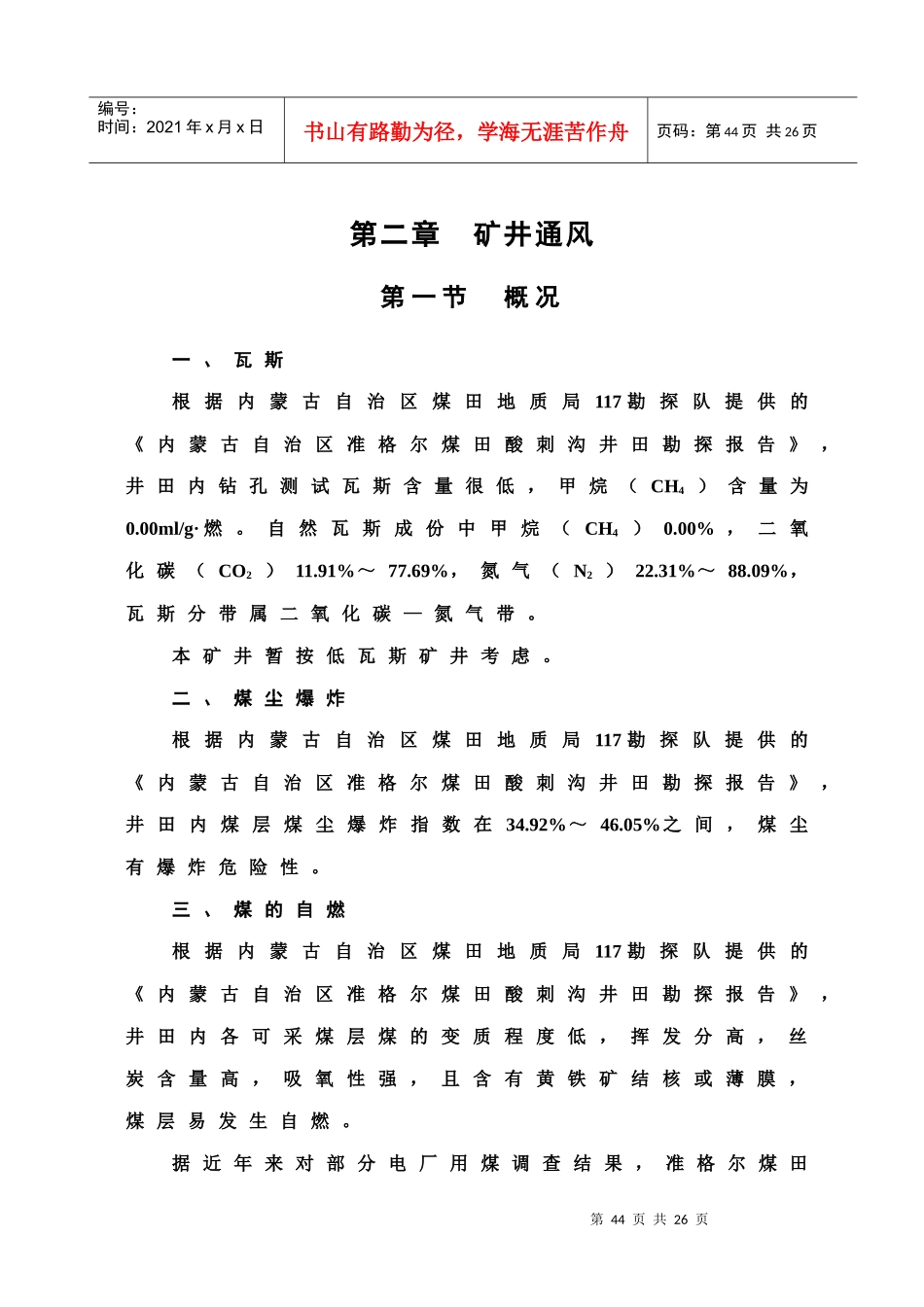

第44页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第44页共26页第二章矿井通风第一节概况一、瓦斯根据内蒙古自治区煤田地质局117勘探队提供的《内蒙古自治区准格尔煤田酸刺沟井田勘探报告》，井田内钻孔测试瓦斯含量很低，甲烷（CH4）含量为0.00ml/g·燃。自然瓦斯成份中甲烷（CH4）0.00%，二氧化碳（CO2）11.91%～77.69%，氮气（N2）22.31%～88.09%，瓦斯分带属二氧化碳—氮气带。本矿井暂按低瓦斯矿井考虑。二、煤尘爆炸根据内蒙古自治区煤田地质局117勘探队提供的《内蒙古自治区准格尔煤田酸刺沟井田勘探报告》，井田内煤层煤尘爆炸指数在34.92%～46.05%之间，煤尘有爆炸危险性。三、煤的自燃根据内蒙古自治区煤田地质局117勘探队提供的《内蒙古自治区准格尔煤田酸刺沟井田勘探报告》，井田内各可采煤层煤的变质程度低，挥发分高，丝炭含量高，吸氧性强，且含有黄铁矿结核或薄膜，煤层易发生自燃。据近年来对部分电厂用煤调查结果，准格尔煤田第45页共26页第44页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第45页共26页各煤层的自然发火期一般为40~60天。四、地温根据内蒙古自治区煤田地质局117勘探队提供的《内蒙古自治区准格尔煤田酸刺沟井田勘探报告》，矿井恒温带深度50～80m，温度6～17℃，一般为12℃，388m深度时温度14.2℃，本区属于地温正常区域无地热危害。第二节矿井通风一、通风方式和通风系统1、煤层开采技术条件及开拓方式井田内断层、褶曲不发育，基本为一倾角小于10°的单斜构造，井田内无岩浆岩侵入，矿井瓦斯含量低，水文地质条件简单。本矿井的4号煤层位于二迭系下统山西组第二岩段上部，可采区煤层储量利用厚度0.86～3.79m，平均2.44m，煤层结构复杂，含夹矸0～9层，一般为3层，夹矸大部分位于煤层中部，煤层自然厚度0～5.65m，平均3.82m，夹矸岩性多为泥岩或炭质泥岩。顶板岩性为灰黑色砂质泥岩、泥岩，其中粘土岩含量较高，底板岩性为砂质泥岩或砂质粘土岩。6上煤层位于石炭系上统太原组第二岩段上部，煤层储量利用厚度为5.73～16.82m，平均11.09m；煤层自然厚度7.04～20.77m，平均12.70m。煤层厚度总体由东北向第46页共26页第45页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第46页共26页西南变薄。煤层厚度巨大，结构较复杂，含0～12层夹矸，一般含5层夹矸，夹矸总厚平均1.58m，岩性多为泥岩、炭质泥岩。煤层顶板多为粗粒砂岩、细粒砂岩，局部为泥岩；底板多为泥岩、砂质粘土岩，局部为粗粒砂岩。设计4号煤层和6上号煤层均采用综采设备开采。矿井开拓方式为斜井开拓，主斜井为胶带机斜井，副斜井为胶轮车斜井，风井为立井。2、通风方法矿井通风方法为抽出式。3、通风方式矿井通风方式为中央分列式，其中主、副斜井进风，回风立井回风。二、风井数目、位置、服务范围及时间根据生产系统以及通风需要，矿井初期共布置三个井筒，分别为主斜井、副斜井和回风立井，后期三盘区开采时设置矿井后期风井。主斜井和副斜井为进风井，均位于矿井工业场地内，主斜井净断面21.2m2，副斜井净断面21.2m2；回风立井布置在工业场地的东北方向，井筒净直径5.5m，井筒装备玻璃钢梯子间，井筒净断面为23.8m2。三、采掘工作面及硐室通风1、采掘工作面通风回采工作面采用后退式开采，全负压U形通风。第47页共26页第46页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第47页共26页运输顺槽及辅运顺槽进风、回风顺槽回风。掘进工作面采用局部压入式通风方式。连采掘进工作面采用DSF-6.3/60型对旋风机通风，普掘工作面采用JBT62-2型风机通风。局部通风机和掘进工作面中的电气设备能够实现风电闭锁。当局部通风机停止运转时，能立即自动切断局部通风机供风巷道中的一切电源。掘进工作面局部通风机采用三专（专用变压器、专用开关、专用线路）供电。并能实现备用风机和使用风机的自动切换，当使用风机故障时备用风机自动起动。2、硐室通风井下独立通风硐室为盘区变电所、井底装载硐室，配风量为4m3/s。四、井下通风设施及构筑物布置井下通风设施主要有风门，调节风门、风墙、风桥...
