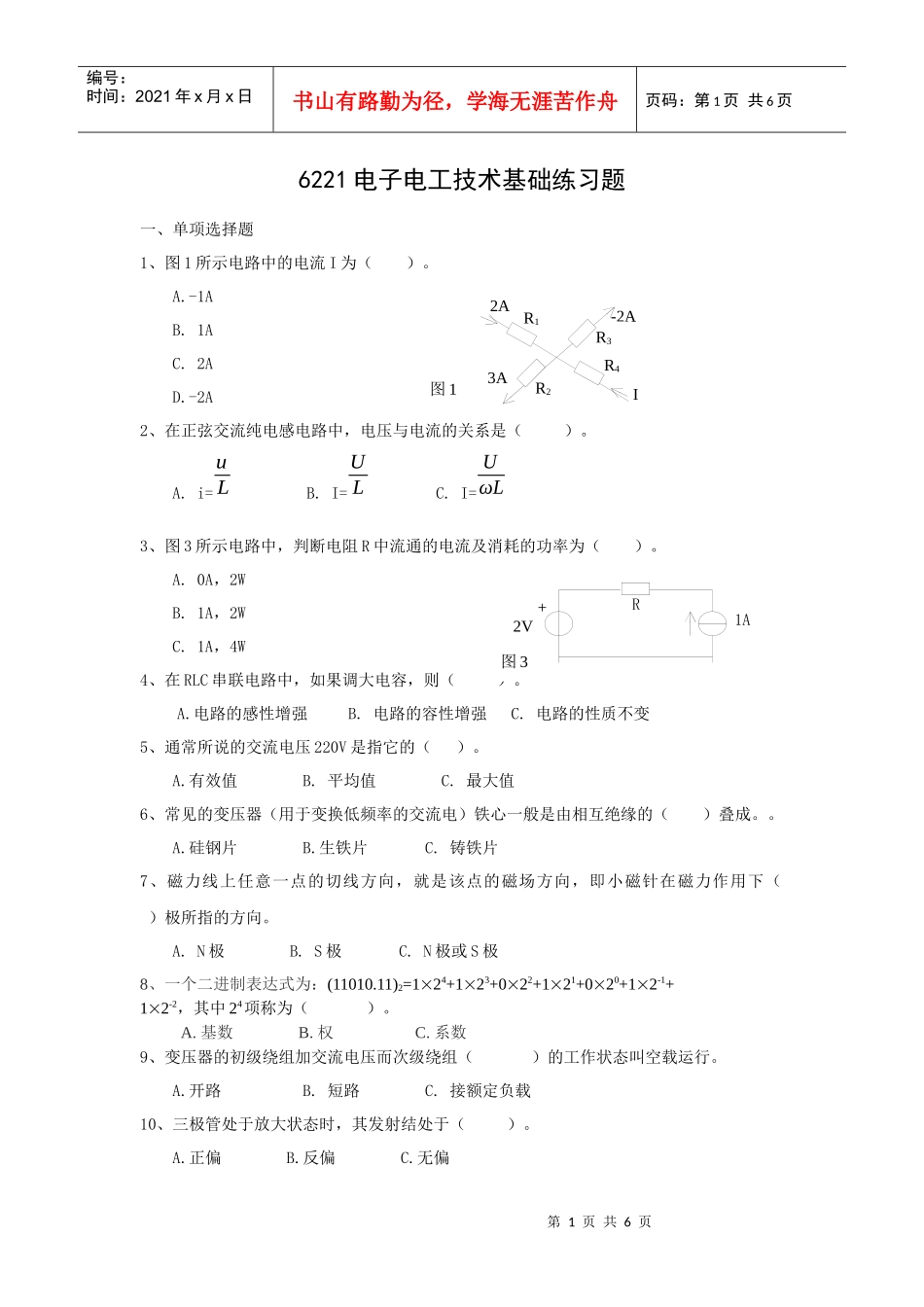

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页6221电子电工技术基础练习题一、单项选择题1、图1所示电路中的电流I为（）。A.-1AB.1AC.2AD.-2A2、在正弦交流纯电感电路中，电压与电流的关系是（）。A.i=uLB.I=ULC.I=UωL3、图3所示电路中，判断电阻R中流通的电流及消耗的功率为（）。A.0A，2WB.1A，2WC.1A，4W4、在RLC串联电路中，如果调大电容，则（）。A.电路的感性增强B.电路的容性增强C.电路的性质不变5、通常所说的交流电压220V是指它的（）。A.有效值B.平均值C.最大值6、常见的变压器（用于变换低频率的交流电）铁心一般是由相互绝缘的（）叠成。。A.硅钢片B.生铁片C.铸铁片7、磁力线上任意一点的切线方向，就是该点的磁场方向，即小磁针在磁力作用下（）极所指的方向。A.N极B.S极C.N极或S极8、一个二进制表达式为：(11010.11)2=124+123+022+121+020+12-1+12-2，其中24项称为（）。A.基数B.权C.系数9、变压器的初级绕组加交流电压而次级绕组（）的工作状态叫空载运行。A.开路B.短路C.接额定负载10、三极管处于放大状态时，其发射结处于（）。A.正偏B.反偏C.无偏I3A-2A2AR41R31R21R1图11A+2V-R图3第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页11、D触发器功能：（）。A.具有置位、复位、保持和翻转四种功能B.只具有置位、复位、保持三种功能C.只具有置位、复位两种功能12、三极管放大电路中，直流通路主要用来确定电路（）的。A.放大倍数B.静态工作点C.波形失真13、一般直流稳压电源包含变压器、整流电路、（）电路和稳压电路。A.放大B.滤波C.调整14、数字电路内部的电路三极管电路器件，一般处于（）工作状态，即数字开关状态，其输入、输出只有高、低两种电位。D.截止或放大B.导通或放大C.截止或导通15、图2所示电路中U为（）。A.30VB.-10VC.-40V16、放大电路引入电压并联负反馈，可以使输入电阻（）。A.增大B.减小C.不变17、基本RS触发器，其动作要点是：（）。E.“1看S”、“1看R”F.“1看S”、“0看R”G.“0看S”、“1看R”18.实际电压源在供电时，它的端电压（）它的电动势。A、高于B、低于C、等于19.两个同频率正弦交流电的相位差等于180°，则它们相位的关系是（）。A、同相B、反相C、相等20.正弦交流电的最大值等于有效值的（）。A、倍B、二倍C、1/2倍21.白炽灯的额定工作电压为220V，它允许承受的最大电压是（）。A、220VB、311VC、380V22.在RLC串联的正弦交流电路中，电路的性质决定于（）。A、电路外施电压大小B、电路连接形式C、电路各元件的参数及电源频率D、无法确定23.交流电路的功率因数等于（）。A、有功功率与无功功率之比B、有功功率与视在功率之比U2A15Ω-45V+图3第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页C、无功功率与视在功率之比D、电路中电压与电流的相位差24.稳压管的稳压是其工作在（）。A、正向导通B、反向截止C、反向击穿25.晶体管的电流放大系数β是指（）。A、工作在饱和区时的电流放大系数B、工作在放大区时的电流放大系数C、工作在截止区时的电流放大系数26.在下列三种基本放大电路组态中，电压放大倍数小于1的是（）组态。A、共射B、共集C、共基D、不确定27、既能放大电压，也能放大电流的是（）组态放大电路。A、共射B、共集C、共基D、不确定28、在全电路中、负载电阻增大，端电压将（）A、增高B、减小C、不变D、不确定29、如图①在电路中当R2值增大时，则（）A、PA1读数减小，PA2读数增大；B、PA1和PA2的读数减小；C、PA1和PA2的读数增大；D、PA1读数减少，PA2读数不变。30、根据戴维南定理如图②所示的等效电流内阻RAB为（）A、12KΩB、13KΩC、3KΩ31、如图③电路所示，A、B、C三灯相同，当SA合上瞬间（）A、A灯最亮B、B灯最亮C、C灯最亮D、A、B、C三灯一样亮32、如图④所示三相电源或电压为380V，Ru=Rv=Rw=10，则电压表和电流表的读数分别为（）A、电压220V，电流22AB、电压380V，电流22AC、电压220V，电流38AD、电压380V，电流38A33、变压器是传递（）的电气设备。A、电压B...
