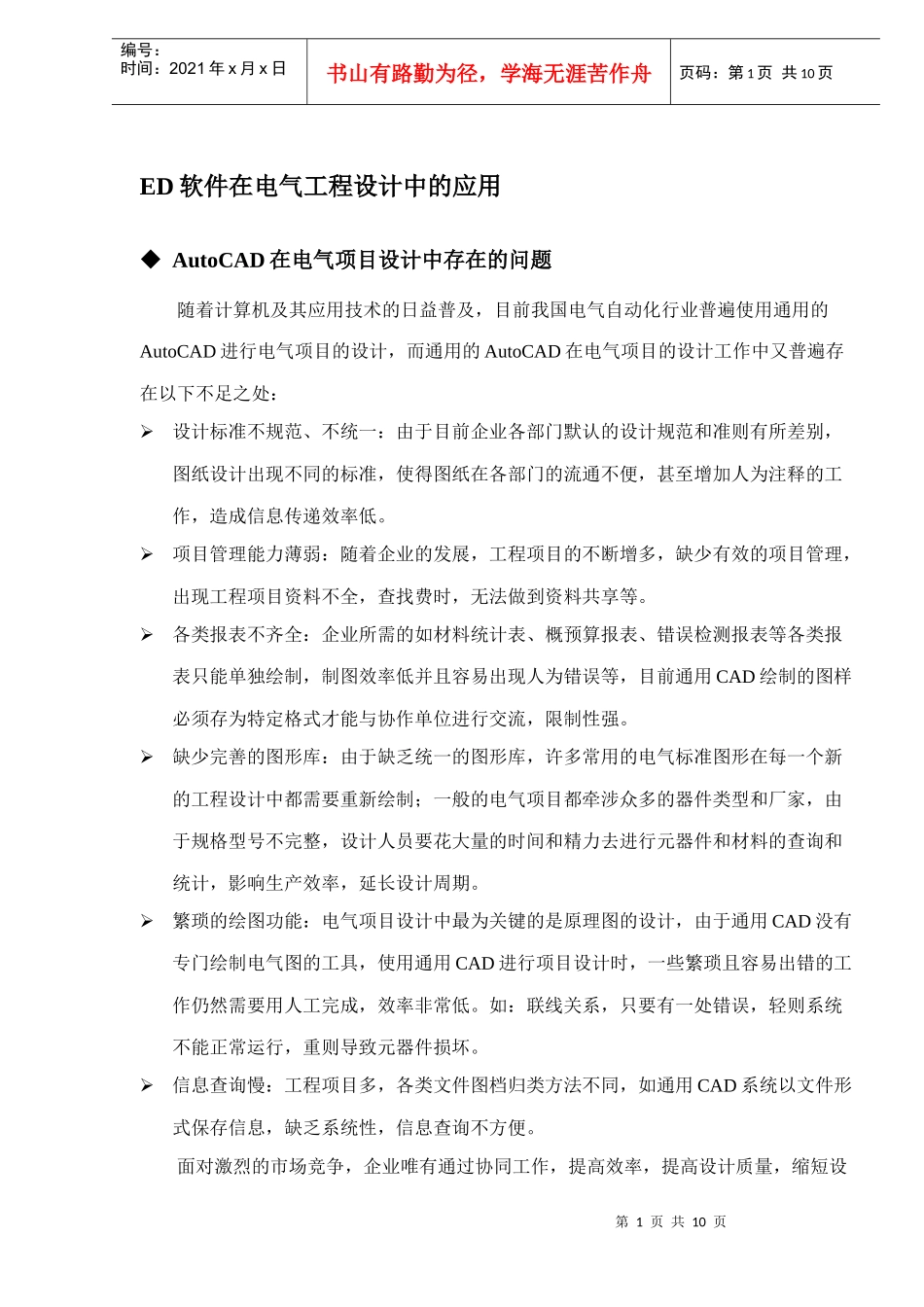

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页ED软件在电气工程设计中的应用AutoCAD在电气项目设计中存在的问题随着计算机及其应用技术的日益普及，目前我国电气自动化行业普遍使用通用的AutoCAD进行电气项目的设计，而通用的AutoCAD在电气项目的设计工作中又普遍存在以下不足之处：设计标准不规范、不统一：由于目前企业各部门默认的设计规范和准则有所差别，图纸设计出现不同的标准，使得图纸在各部门的流通不便，甚至增加人为注释的工作，造成信息传递效率低。项目管理能力薄弱：随着企业的发展，工程项目的不断增多，缺少有效的项目管理，出现工程项目资料不全，查找费时，无法做到资料共享等。各类报表不齐全：企业所需的如材料统计表、概预算报表、错误检测报表等各类报表只能单独绘制，制图效率低并且容易出现人为错误等，目前通用CAD绘制的图样必须存为特定格式才能与协作单位进行交流，限制性强。缺少完善的图形库：由于缺乏统一的图形库，许多常用的电气标准图形在每一个新的工程设计中都需要重新绘制；一般的电气项目都牵涉众多的器件类型和厂家，由于规格型号不完整，设计人员要花大量的时间和精力去进行元器件和材料的查询和统计，影响生产效率，延长设计周期。繁琐的绘图功能：电气项目设计中最为关键的是原理图的设计，由于通用CAD没有专门绘制电气图的工具，使用通用CAD进行项目设计时，一些繁琐且容易出错的工作仍然需要用人工完成，效率非常低。如：联线关系，只要有一处错误，轻则系统不能正常运行，重则导致元器件损坏。信息查询慢：工程项目多，各类文件图档归类方法不同，如通用CAD系统以文件形式保存信息，缺乏系统性，信息查询不方便。面对激烈的市场竞争，企业唯有通过协同工作，提高效率，提高设计质量，缩短设第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页计周期，节约原材料，降低运行成本，以提升企业的市场竞争力，抢占市场先机；这样，一套专业化的ED设计软件便成为当前我们电气自动化行业企业的一个不可多得的帮手。专业化的EDCAD软件EDCAD软件是由西班牙ACERI公司开发的一种电气工程设计软件，自从为第一个欧洲用户提供专业化的电气设计服务以来，已经有15年了。ED软件目前畅销欧洲、美国、拉丁美洲、亚太地区，帮助世界各地的用户进行电气项目和产品的预算、设计、生产，是一种高品质、专业化的电气设计软件，为目前世界上最优秀的电气设计软件。ED软件不但可以快速、便捷的绘制原理图；对组件、导线和电缆进行自动编号；而且全方位提供专业化所需的各种报表，为设计人员提供了极大方便；大大提高设计质量、生产效率，缩短产品设计周期。具有良好的可操作性、灵活性、智能性、稳定性、开放性；可根据用户的不同需求，提供不同的解决方案；与通用CAD完全兼容，既可输出DWG标准格式的图形，又可输出DXF、DBF等多种格式的图形文件，输出的文档完全可以在没有EDCAD软件的环境下使用和交流；而且还可直接与MRP系统、CNCm/s`sLabelm/c`sPLC软件衔接，为各种工作环境所接受。ED软件完全与AutoCAD兼容，所有图形文件采用AutoCAD的DWG标准格式输出，还可以用DXF、DBF等其它格式输出。这样无须ED软件就可打开文件，方便与同行交流。EDCAD软件性能特点1.开放式的图库管理：EDCAD软件提供IEC、DIN、BS、ANSI、JIC等多种标准符号库及丰富的Simens、ABB、OMRON、Telemecanique、MerlinGerin、Moller、ELDON、Weidmuller、RITTAL等厂家的组件库。方便、快速的录入、调用和查询各种库，同时，领先的建库技术，开放式的图库管理使得组件库和图形库的扩充更加方便、快捷。用户已有的大量图库（DWG格式或DBF格式），可采取EDCAD软件提供的第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图库自动吸收功能，免去大量的重复工作；非通用的元器件及符号库，可通过软件的快捷工具随时扩充；标准及常用的电气控制回路，如星三角启动回路、正反转启动回路等，可作为组件符号组直接一次性插入并继承...
