给排水方案设计说明书VIP专享VIP免费

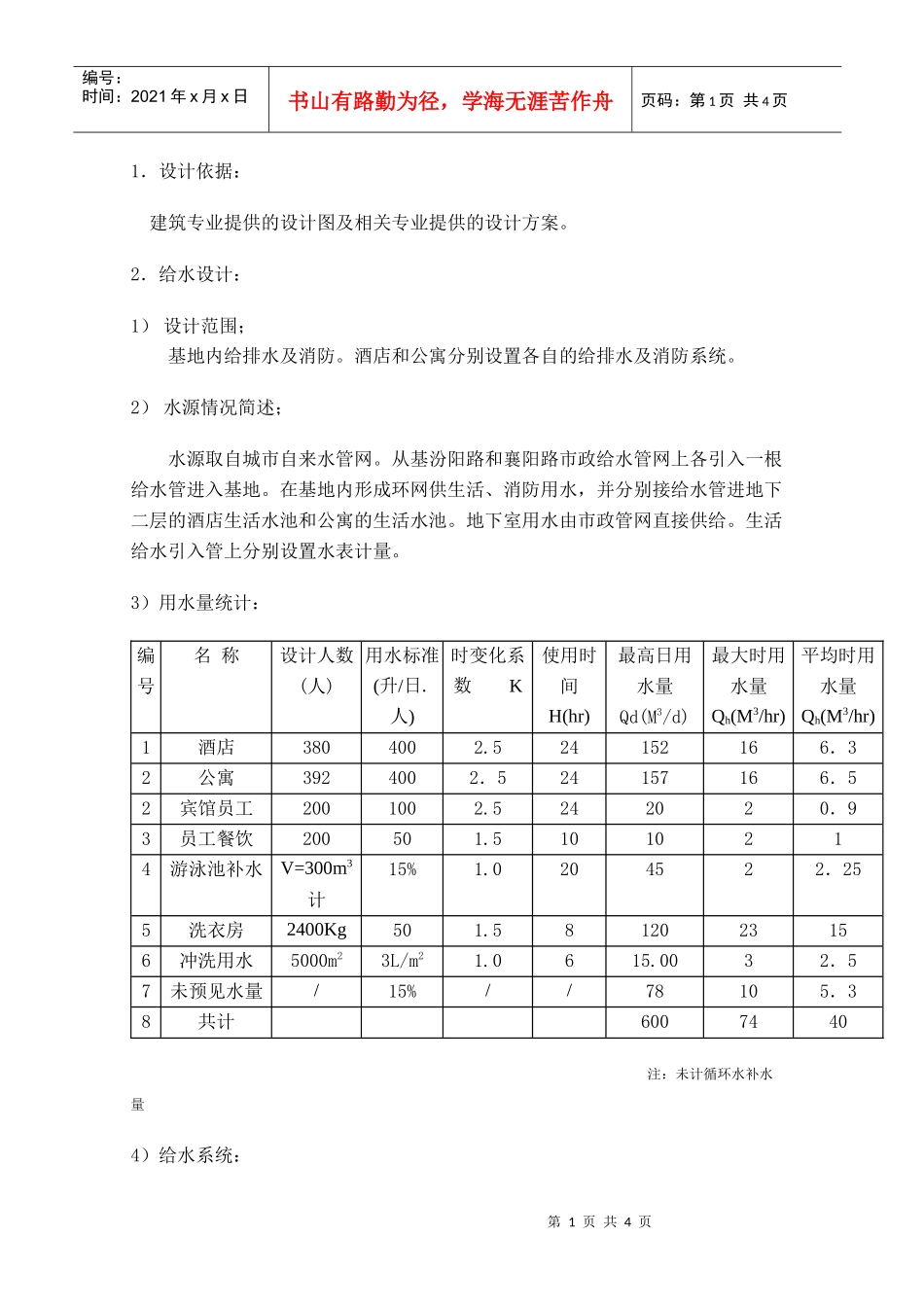

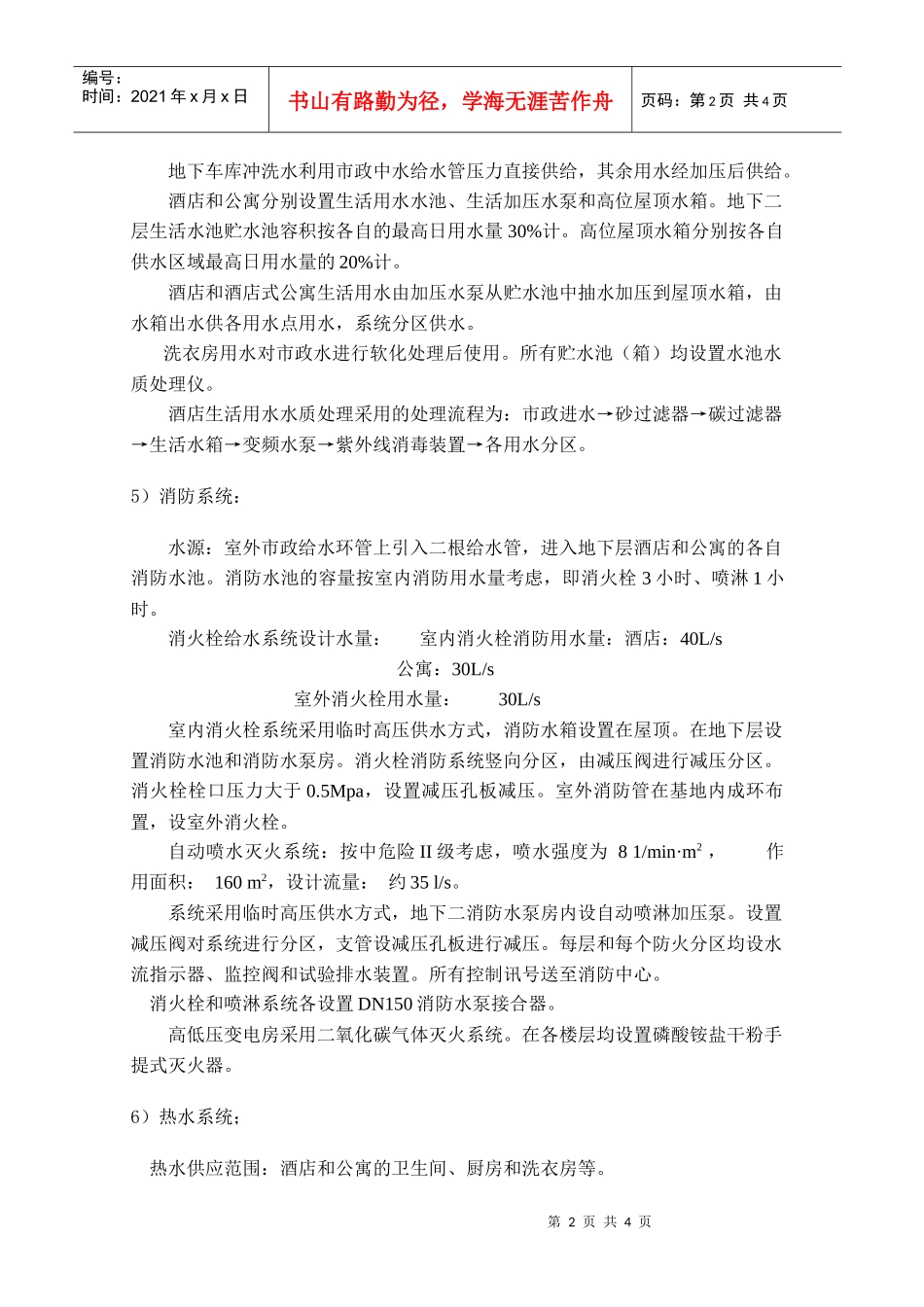

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页1．设计依据：建筑专业提供的设计图及相关专业提供的设计方案。2．给水设计：1）设计范围；基地内给排水及消防。酒店和公寓分别设置各自的给排水及消防系统。2）水源情况简述；水源取自城市自来水管网。从基汾阳路和襄阳路市政给水管网上各引入一根给水管进入基地。在基地内形成环网供生活、消防用水，并分别接给水管进地下二层的酒店生活水池和公寓的生活水池。地下室用水由市政管网直接供给。生活给水引入管上分别设置水表计量。3）用水量统计：编号名称设计人数(人)用水标准(升/日.人)时变化系数K使用时间H(hr)最高日用水量Qd(M3/d)最大时用水量Qh(M3/hr)平均时用水量Qh(M3/hr)1酒店3804002.524152166．32公寓3924002．524157166．52宾馆员工2001002.5242020．93员工餐饮200501.51010214游泳池补水V=300m3计15%1.0204522．255洗衣房2400Kg501.5812023156冲洗用水5000m23L/m21.0615.0032．57未预见水量/15%//78105．38共计6007440注：未计循环水补水量4）给水系统：第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页地下车库冲洗水利用市政中水给水管压力直接供给，其余用水经加压后供给。酒店和公寓分别设置生活用水水池、生活加压水泵和高位屋顶水箱。地下二层生活水池贮水池容积按各自的最高日用水量30%计。高位屋顶水箱分别按各自供水区域最高日用水量的20%计。酒店和酒店式公寓生活用水由加压水泵从贮水池中抽水加压到屋顶水箱，由水箱出水供各用水点用水，系统分区供水。洗衣房用水对市政水进行软化处理后使用。所有贮水池（箱）均设置水池水质处理仪。酒店生活用水水质处理采用的处理流程为：市政进水→砂过滤器→碳过滤器→生活水箱→变频水泵→紫外线消毒装置→各用水分区。5）消防系统：水源：室外市政给水环管上引入二根给水管，进入地下层酒店和公寓的各自消防水池。消防水池的容量按室内消防用水量考虑，即消火栓3小时、喷淋1小时。消火栓给水系统设计水量：室内消火栓消防用水量：酒店：40L/s公寓：30L/s室外消火栓用水量：30L/s室内消火栓系统采用临时高压供水方式，消防水箱设置在屋顶。在地下层设置消防水池和消防水泵房。消火栓消防系统竖向分区，由减压阀进行减压分区。消火栓栓口压力大于0.5Mpa，设置减压孔板减压。室外消防管在基地内成环布置，设室外消火栓。自动喷水灭火系统：按中危险II级考虑，喷水强度为81/min·m2，作用面积：160m2，设计流量：约35l/s。系统采用临时高压供水方式，地下二消防水泵房内设自动喷淋加压泵。设置减压阀对系统进行分区，支管设减压孔板进行减压。每层和每个防火分区均设水流指示器、监控阀和试验排水装置。所有控制讯号送至消防中心。消火栓和喷淋系统各设置DN150消防水泵接合器。高低压变电房采用二氧化碳气体灭火系统。在各楼层均设置磷酸铵盐干粉手提式灭火器。6）热水系统；热水供应范围：酒店和公寓的卫生间、厨房和洗衣房等。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页采用集中热水供应，设备间设置半容积式加热器。热水系统的竖向分区同给水系统。热水供给采用上行下给式，各区均设热水回水泵，各回水管上均设置压力平衡阀。公寓热水分户计量。7）循环冷却水及采取节水节能措施。循环冷却水系统：设置循环冷却水系统，冷却塔补水由变频调速给水泵从地下层贮水池吸水直接供给。循环冷却水经冷冻机组使用后由冷却循环水泵加压至冷却塔，经冷却塔冷却后，接到冷冻机组。为保证循环冷却水水质，设置旁滤处理，旁滤处理设备设置在冷冻机房内。在循环冷却管上设离子静电处理器，系统定期投加药剂以控制水质。节水节能措施：所有用电设备均采用低耗能产品，如水泵、冷却塔等均选用节能型产品，各种用途的卫生洁具均采用节水型产品。3．排水设计：1）污、废水及雨水的排放出路；室外采用污、废水和雨水分流排水系统。雨水直接排入城市雨水管道。污水经设于总体的化粪池处理后，排入城市污水管道。废水汇总城市废水管道2）排水系统说明；...
