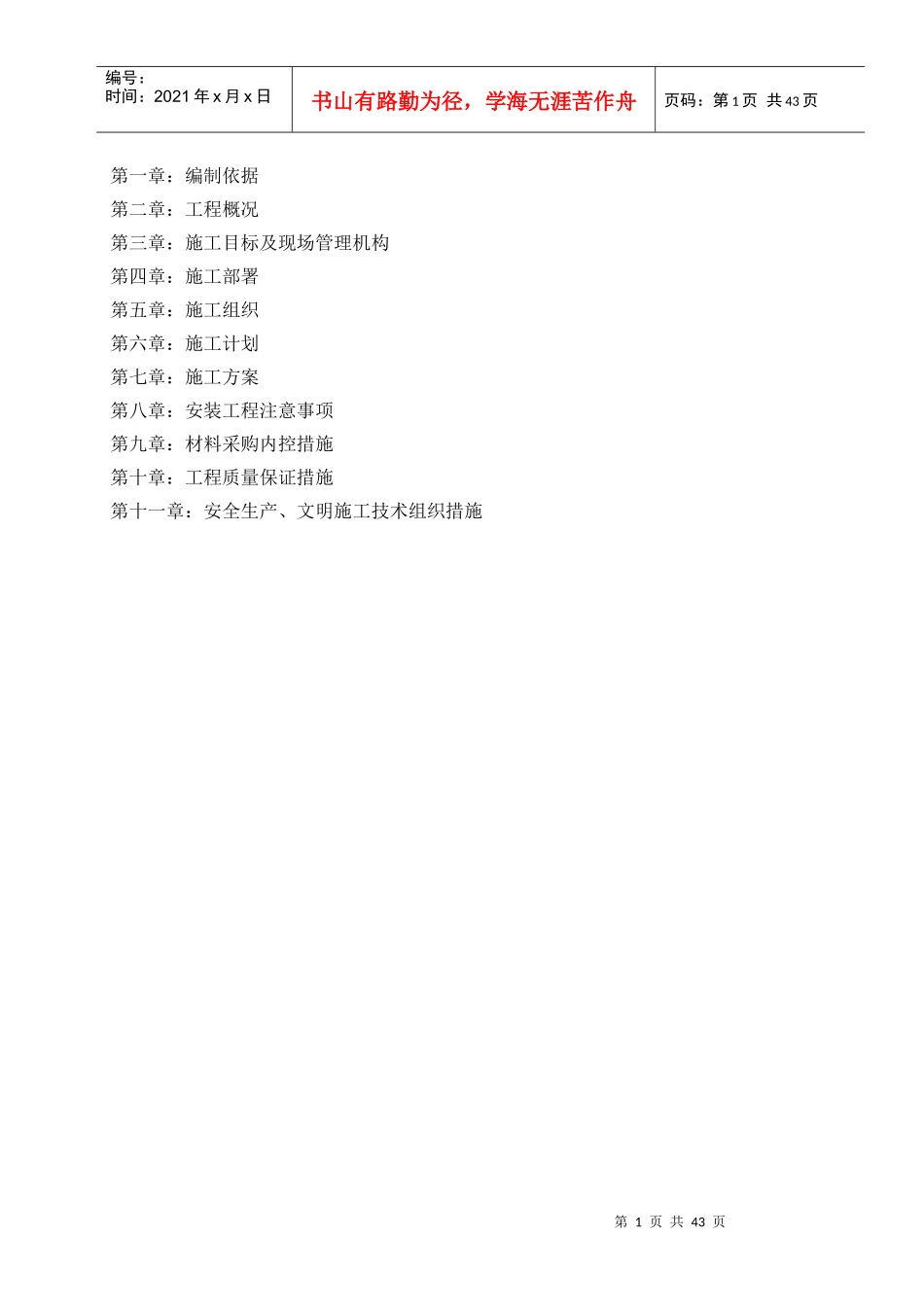

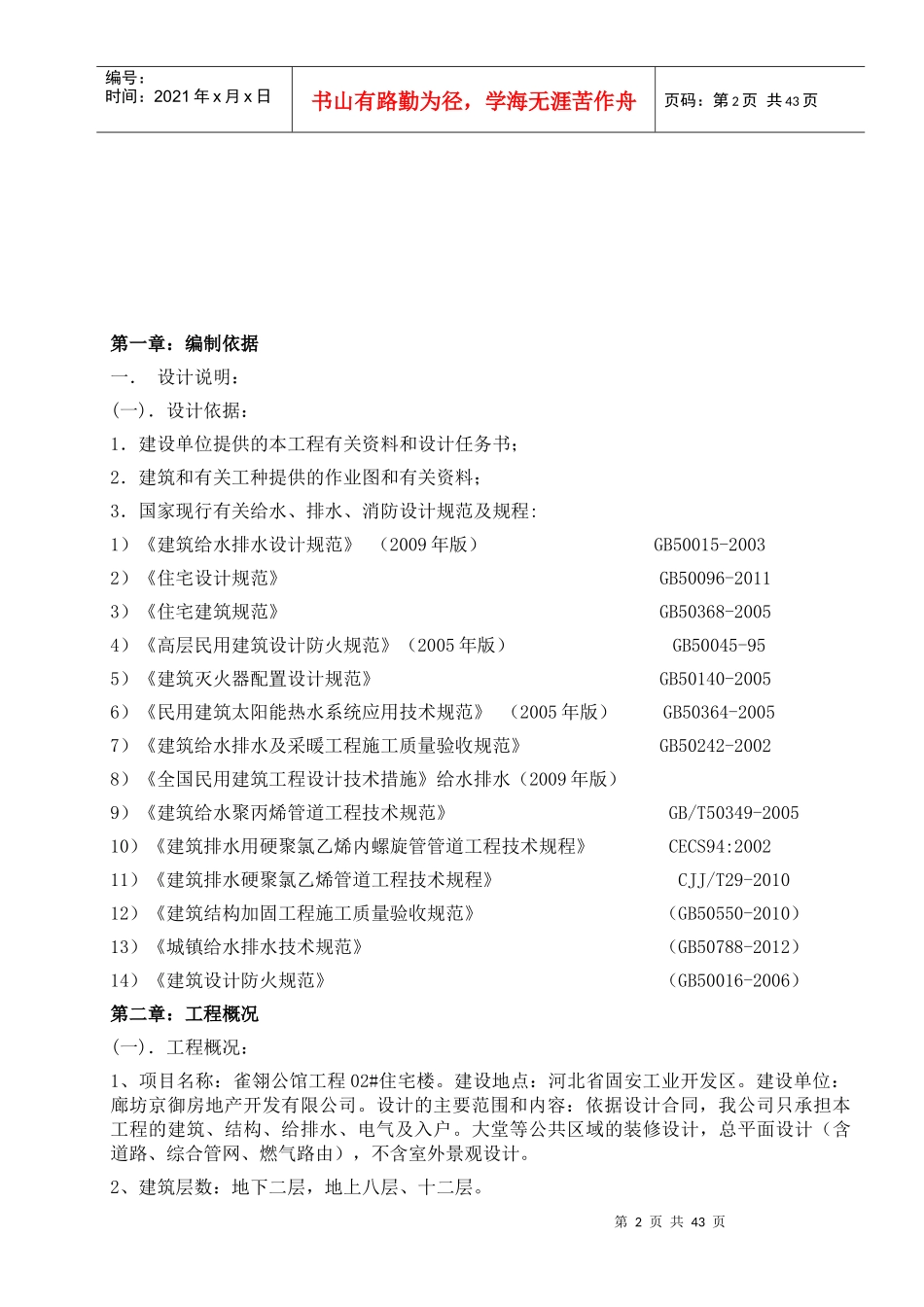

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第一章：编制依据第二章：工程概况第三章：施工目标及现场管理机构第四章：施工部署第五章：施工组织第六章：施工计划第七章：施工方案第八章：安装工程注意事项第九章：材料采购内控措施第十章：工程质量保证措施第十一章：安全生产、文明施工技术组织措施第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页第一章：编制依据一．设计说明：(一)．设计依据：1．建设单位提供的本工程有关资料和设计任务书；2．建筑和有关工种提供的作业图和有关资料；3．国家现行有关给水、排水、消防设计规范及规程:1）《建筑给水排水设计规范》（2009年版）GB50015-20032）《住宅设计规范》GB50096-20113）《住宅建筑规范》GB50368-20054）《高层民用建筑设计防火规范》（2005年版）GB50045-955）《建筑灭火器配置设计规范》GB50140-20056）《民用建筑太阳能热水系统应用技术规范》（2005年版）GB50364-20057）《建筑给水排水及采暖工程施工质量验收规范》GB50242-20028）《全国民用建筑工程设计技术措施》给水排水（2009年版）9）《建筑给水聚丙烯管道工程技术规范》GB/T50349-200510）《建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程》CECS94:200211）《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-201012）《建筑结构加固工程施工质量验收规范》（GB50550-2010）13）《城镇给水排水技术规范》（GB50788-2012）14）《建筑设计防火规范》（GB50016-2006）第二章：工程概况(一)．工程概况：1、项目名称：雀翎公馆工程02#住宅楼。建设地点：河北省固安工业开发区。建设单位：廊坊京御房地产开发有限公司。设计的主要范围和内容：依据设计合同，我公司只承担本工程的建筑、结构、给排水、电气及入户。大堂等公共区域的装修设计，总平面设计（含道路、综合管网、燃气路由），不含室外景观设计。2、建筑层数：地下二层，地上八层、十二层。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页3、建筑层高：地下室一层2.9m，地下二层2.7m，地上2.8m；室内外高差：0.30m，建筑高度：22.70m、33.90m。4、总建筑面积：9015.52㎡，其中地下室：1505.03㎡，地上部分建筑面积7510.49㎡。5、建筑设计使用年限：50年。6、本工程A3单元为三类多层住宅楼。建筑耐火等级：地下一级，地上二级。B2单元为二类塔式高层住宅楼。建筑耐火等级：地下一级，地上二级。设计规模：小型。7、抗震设防烈度：7度。8、结构类型：剪力墙结构。(二)．设计内容：本设计包括室内给水系统、热水系统、排水系统、消火栓给水系统、灭火器配置设计。给水系统给水系统竖向分为三个区：1~3层为低区，供水由市政给水管网直接供给，水压0.25Mpa；4~12层为中区，水压为0.55Mpa；13层以上为高区，水压为0.85Mpa。低区由市政管网直接供给,中区、高区由小区生活水泵房供给。为了确保给水入户管出水压力不大于0.20MPa,在4F～9F、13F～18F给水支管设置给水减压阀。生活给水系统生活用水量：168/人数，用水量标准每人每日150L，最高日用水量88.2m³/d，时变化系数K2.5，最大时用水量9.19m³/h。给水点安装要求：洗脸盆及洗涤盆冷热水给水点相距200mm，高度450mm；座便器给水点左偏180mm，高度200mm；淋浴冷热水给水点间距150mm，高度1150mm；洗衣机给水点高度1200mm，布置于洗衣机的右侧距洗衣机中心200mm；燃气炉给水点间距200mm,高度1000mm；浴盆冷热水间距150mm，高度为1000mm。（以上配水点中，除卫生间坐便器及燃气炉冷热水点使用角阀外，其它均安装管堵）。户内给水管除了厨房内控制阀明装外，其它支管均暗装。热水给水系统设计太阳能、燃气壁挂炉热水系统，供给每户生活热水。电气专业考虑预留电热水器。燃气壁挂炉、电热水器必须带有保证使用安全的装置。严禁在浴室内安装直接排气式燃气热水器等在使用空间内积聚有害气体的加热设备。壁挂炉应具有最低水位，或最低流量、超压、超温熄火保护、烟道堵塞、风机故障等控制功能和安全切断功能，并采用专用进...
