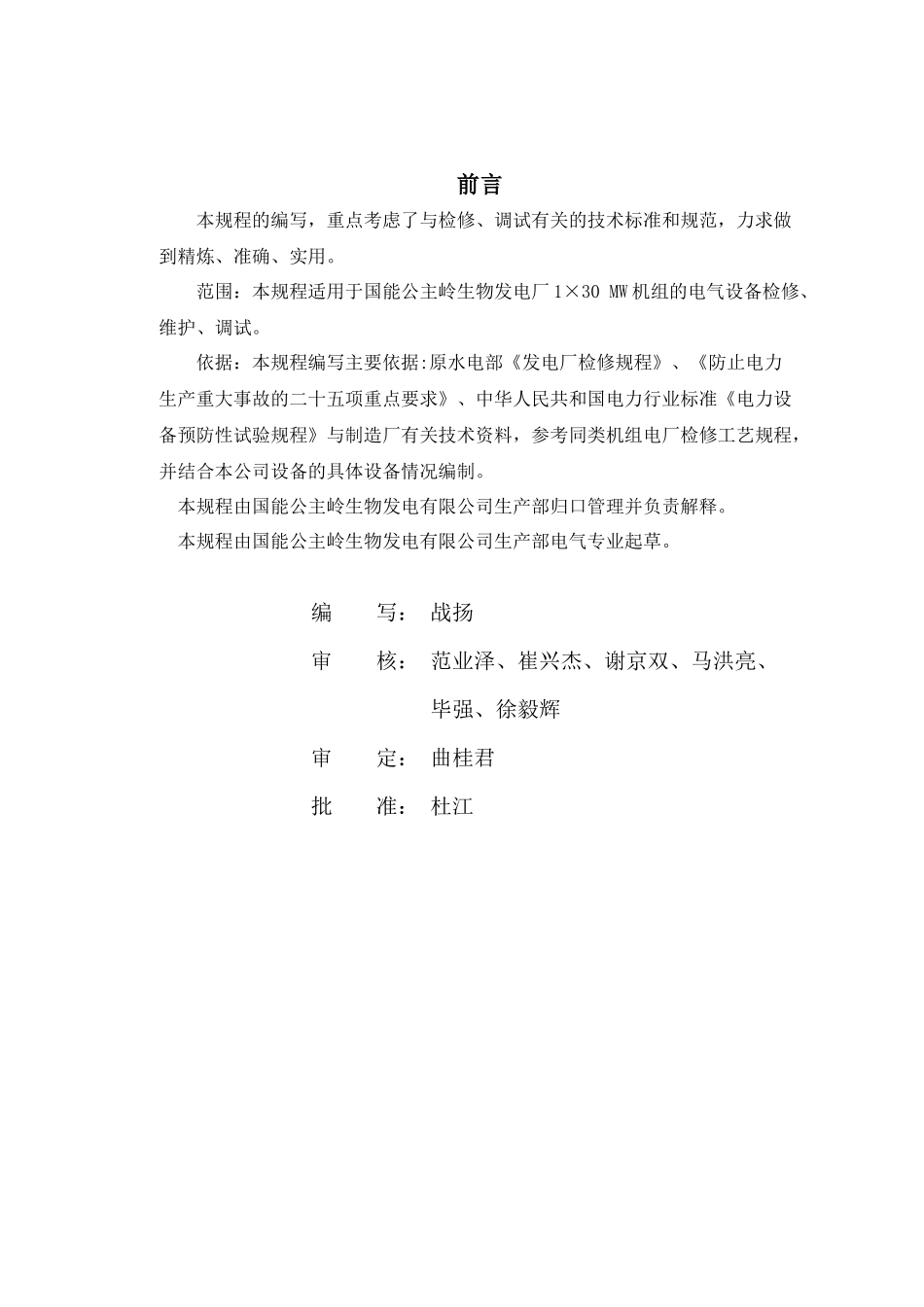

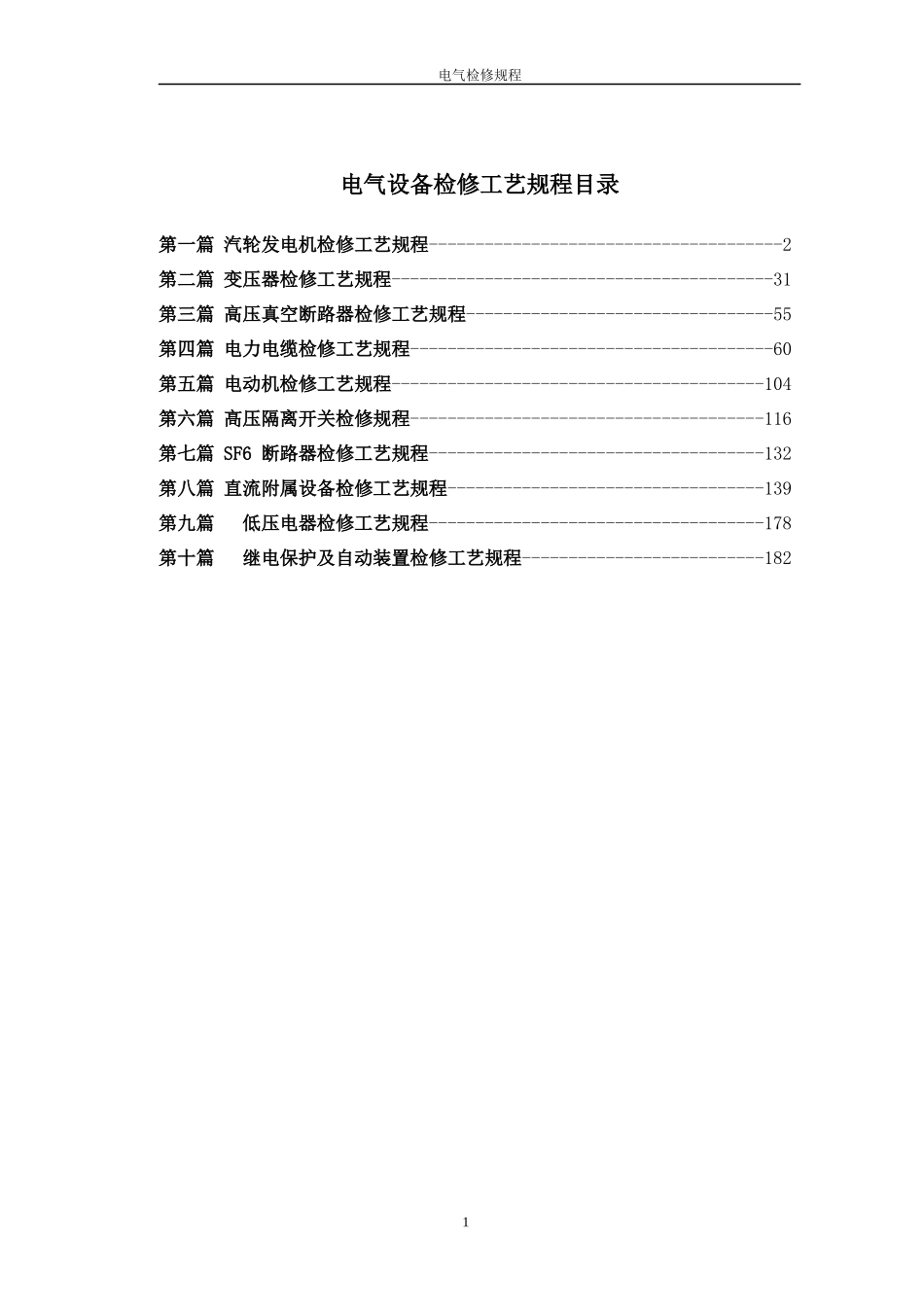

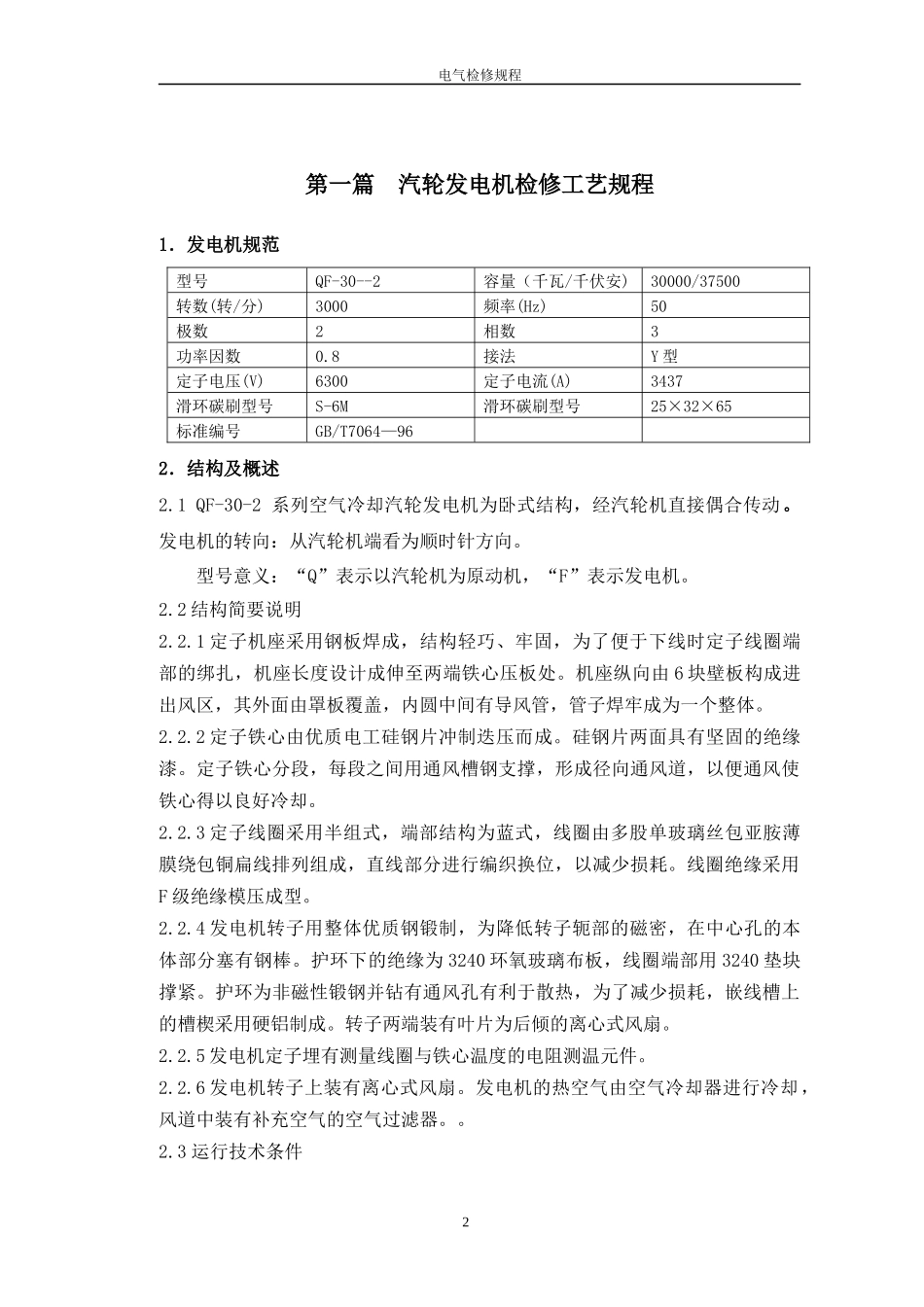

前言本规程的编写，重点考虑了与检修、调试有关的技术标准和规范，力求做到精炼、准确、实用。范围：本规程适用于国能公主岭生物发电厂1×30MW机组的电气设备检修、维护、调试。依据：本规程编写主要依据:原水电部《发电厂检修规程》、《防止电力生产重大事故的二十五项重点要求》、中华人民共和国电力行业标准《电力设备预防性试验规程》与制造厂有关技术资料，参考同类机组电厂检修工艺规程，并结合本公司设备的具体设备情况编制。本规程由国能公主岭生物发电有限公司生产部归口管理并负责解释。本规程由国能公主岭生物发电有限公司生产部电气专业起草。编写：战扬审核：范业泽、崔兴杰、谢京双、马洪亮、毕强、徐毅辉审定：曲桂君批准：杜江电气检修规程电气设备检修工艺规程目录第一篇汽轮发电机检修工艺规程--------------------------------------2第二篇变压器检修工艺规程-----------------------------------------31第三篇高压真空断路器检修工艺规程---------------------------------55第四篇电力电缆检修工艺规程---------------------------------------60第五篇电动机检修工艺规程----------------------------------------104第六篇高压隔离开关检修规程--------------------------------------116第七篇SF6断路器检修工艺规程------------------------------------132第八篇直流附属设备检修工艺规程----------------------------------139第九篇低压电器检修工艺规程------------------------------------178第十篇继电保护及自动装置检修工艺规程--------------------------1821电气检修规程第一篇汽轮发电机检修工艺规程1．发电机规范型号QF-30--2容量（千瓦/千伏安)30000/37500转数(转/分)3000频率(Hz)50极数2相数3功率因数0.8接法Y型定子电压(V)6300定子电流(A)3437滑环碳刷型号S-6M滑环碳刷型号25×32×65标准编号GB/T7064—962．结构及概述2.1QF-30-2系列空气冷却汽轮发电机为卧式结构，经汽轮机直接偶合传动。发电机的转向：从汽轮机端看为顺时针方向。型号意义：“Q”表示以汽轮机为原动机，“F”表示发电机。2.2结构简要说明2.2.1定子机座采用钢板焊成，结构轻巧、牢固，为了便于下线时定子线圈端部的绑扎，机座长度设计成伸至两端铁心压板处。机座纵向由6块壁板构成进出风区，其外面由罩板覆盖，内圆中间有导风管，管子焊牢成为一个整体。2.2.2定子铁心由优质电工硅钢片冲制迭压而成。硅钢片两面具有坚固的绝缘漆。定子铁心分段，每段之间用通风槽钢支撑，形成径向通风道，以便通风使铁心得以良好冷却。2.2.3定子线圈采用半组式，端部结构为蓝式，线圈由多股单玻璃丝包亚胺薄膜绕包铜扁线排列组成，直线部分进行编织换位，以减少损耗。线圈绝缘采用F级绝缘模压成型。2.2.4发电机转子用整体优质钢锻制，为降低转子轭部的磁密，在中心孔的本体部分塞有钢棒。护环下的绝缘为3240环氧玻璃布板，线圈端部用3240垫块撑紧。护环为非磁性锻钢并钻有通风孔有利于散热，为了减少损耗，嵌线槽上的槽楔采用硬铝制成。转子两端装有叶片为后倾的离心式风扇。2.2.5发电机定子埋有测量线圈与铁心温度的电阻测温元件。2.2.6发电机转子上装有离心式风扇。发电机的热空气由空气冷却器进行冷却，风道中装有补充空气的空气过滤器。。2.3运行技术条件2电气检修规程发电机长期连续运行的正常工作条件是：安装在海拔1000米以下的一般室内场所：定转子冷却气体温度不超过＋40℃，空气冷却器的进水温度不大于＋33℃。3设备检修3.1检修周期。3.1.1大修周期：每四年一次。3.1.2小修周期：每4—8个月一次。3.2检修前的准备工作。3.2.1组织工作。3.2.1.1发电机在大修开工前，应对参加检修人员进行动员和技术交底，包括任务、关键、进度以及安全注意事项。3.2.1.2检修人员应在厂里动员之后，认真组织讨论检修任务并制定技术、安全措施，明确任务、进度和质量要求。必要时对参修人员进行安全和检修工艺规程考试。3.2.1.3根据大修项目，做好工作人员的组织分工。3.2.2物质和技术措施。3.2.2.1大修开工前按分工提出下列文件。a.大修项目及进度表，网络图。b.重大特殊项目的施工技术措施。...
