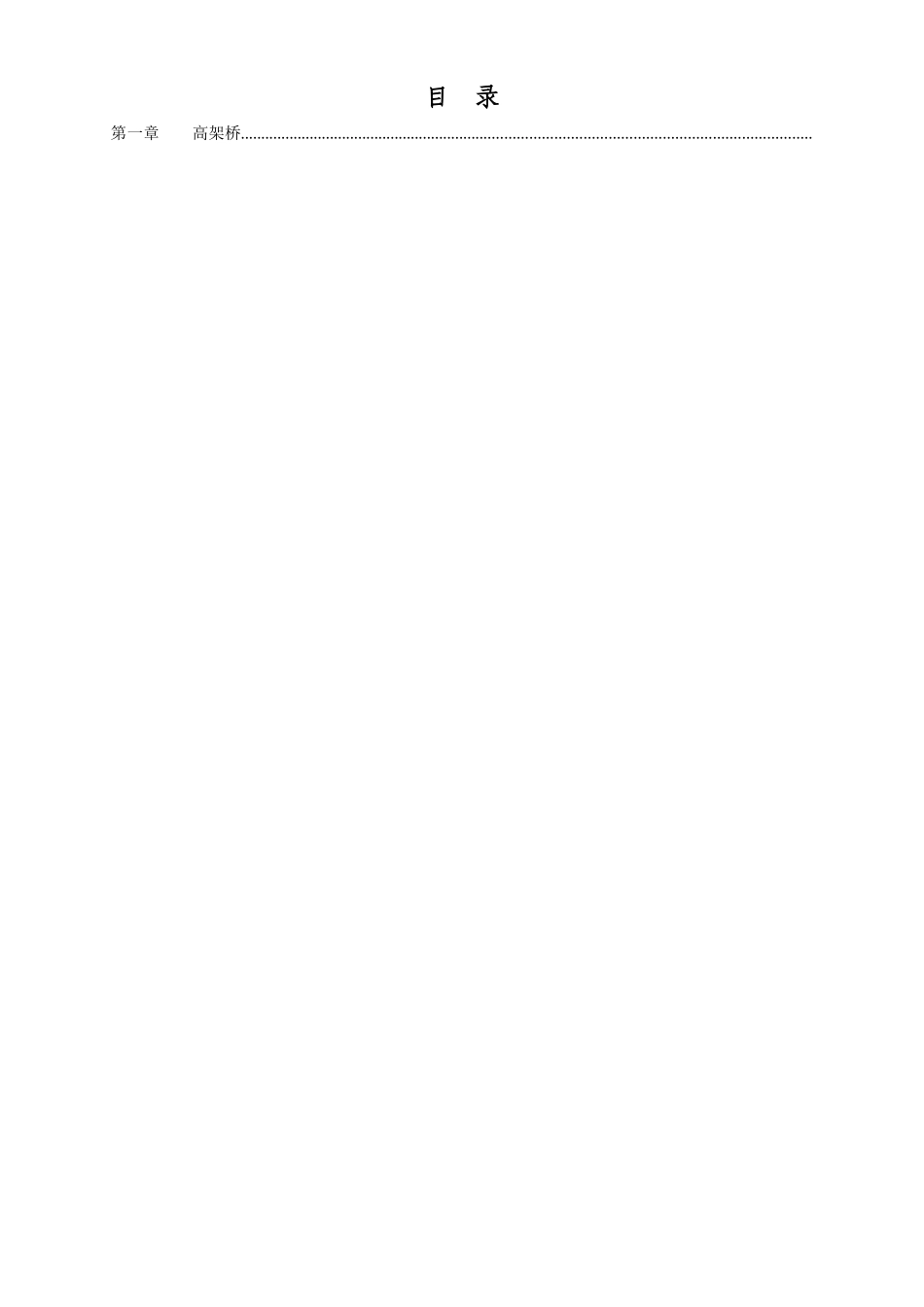

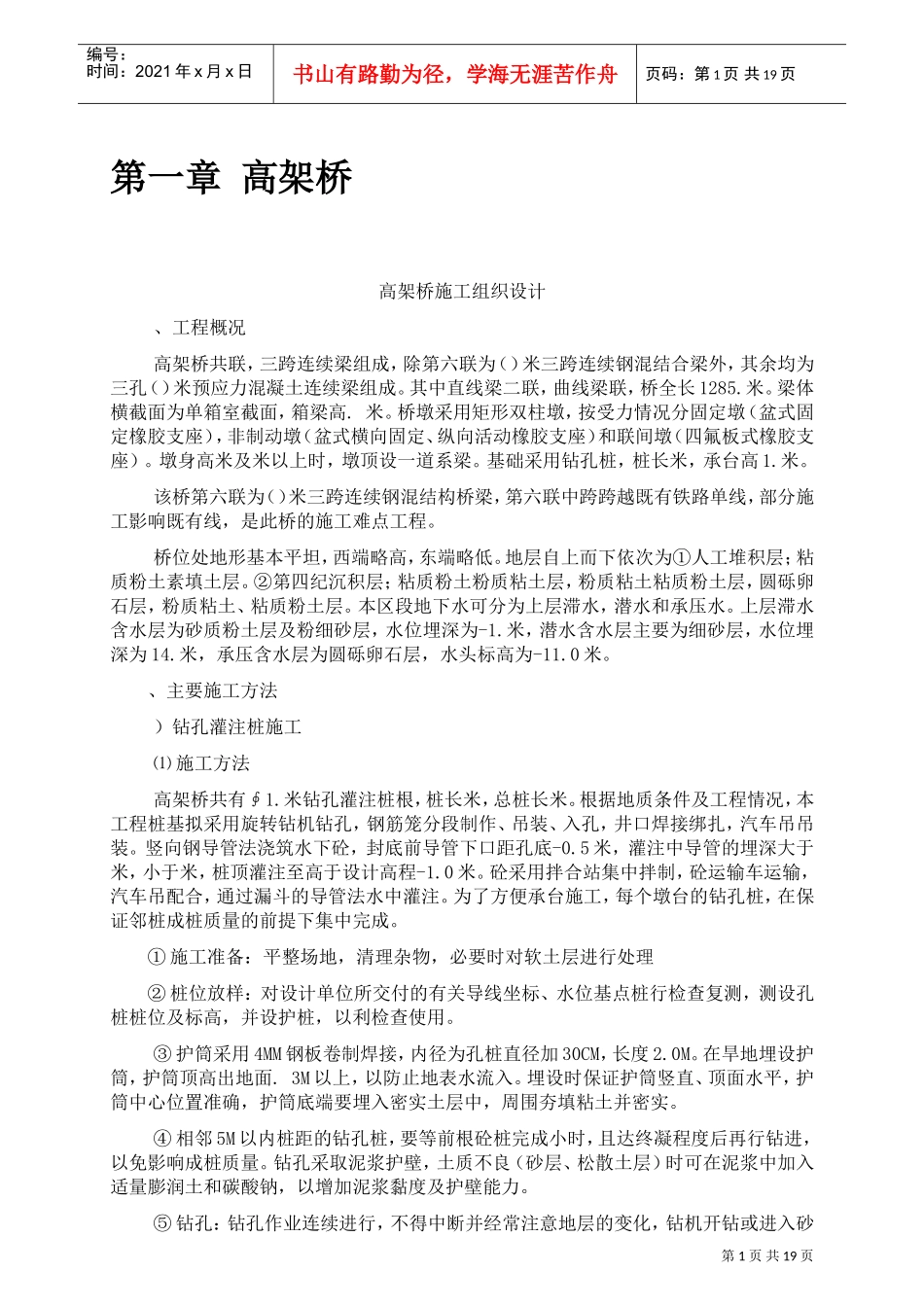

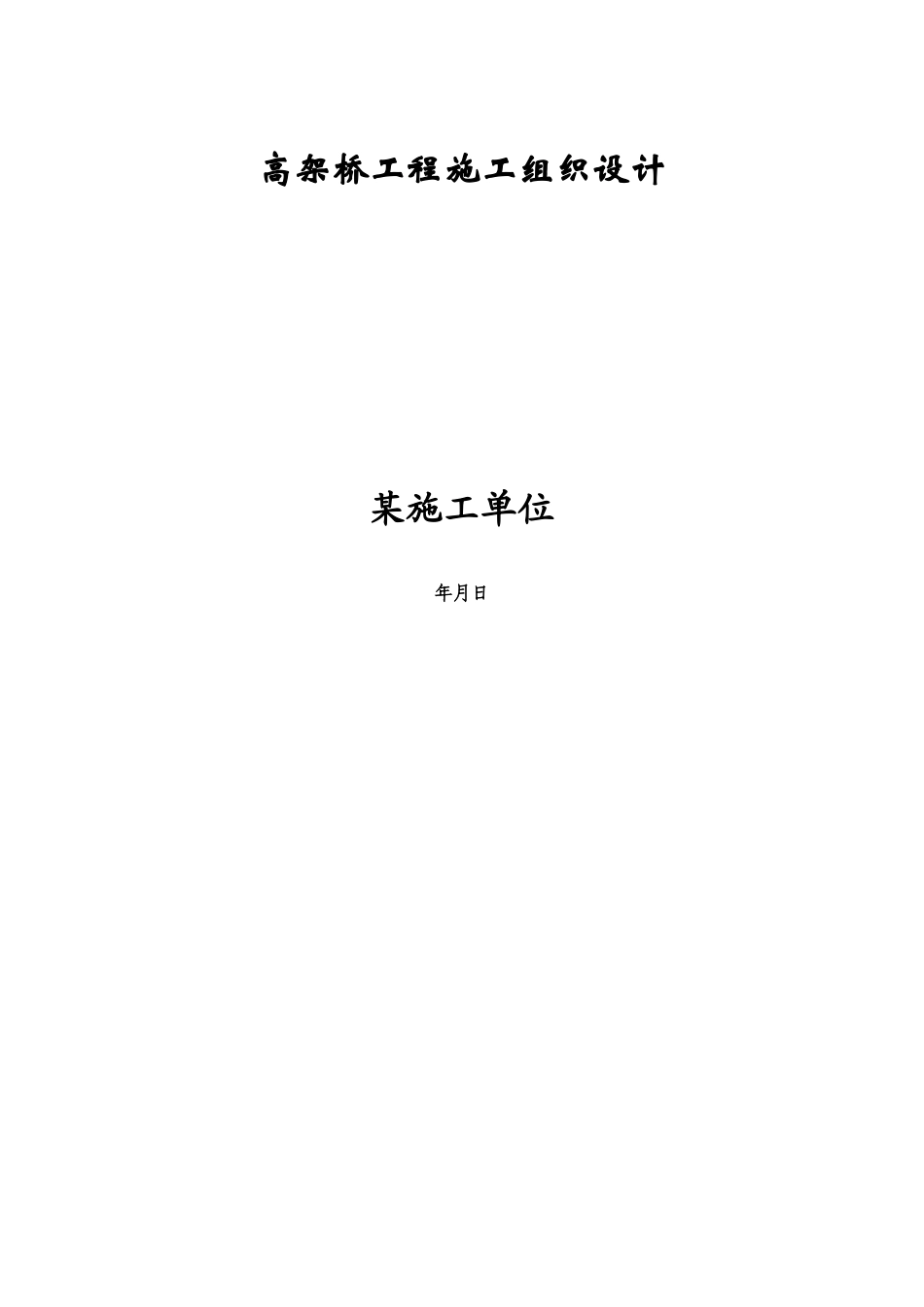

高架桥工程施工组织设计某施工单位年月日目录第一章高架桥...........................................................................................................................................第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第一章高架桥高架桥施工组织设计、工程概况高架桥共联，三跨连续梁组成，除第六联为（）米三跨连续钢混结合梁外，其余均为三孔（）米预应力混凝土连续梁组成。其中直线梁二联，曲线梁联，桥全长1285.米。梁体横截面为单箱室截面，箱梁高.米。桥墩采用矩形双柱墩，按受力情况分固定墩（盆式固定橡胶支座），非制动墩（盆式横向固定、纵向活动橡胶支座）和联间墩（四氟板式橡胶支座）。墩身高米及米以上时，墩顶设一道系梁。基础采用钻孔桩，桩长米，承台高1.米。该桥第六联为（）米三跨连续钢混结构桥梁，第六联中跨跨越既有铁路单线，部分施工影响既有线，是此桥的施工难点工程。桥位处地形基本平坦，西端略高，东端略低。地层自上而下依次为①人工堆积层；粘质粉土素填土层。②第四纪沉积层；粘质粉土粉质粘土层，粉质粘土粘质粉土层，圆砾卵石层，粉质粘土、粘质粉土层。本区段地下水可分为上层滞水，潜水和承压水。上层滞水含水层为砂质粉土层及粉细砂层，水位埋深为-1.米，潜水含水层主要为细砂层，水位埋深为14.米，承压含水层为圆砾卵石层，水头标高为-11.0米。、主要施工方法）钻孔灌注桩施工⑴施工方法高架桥共有∮1.米钻孔灌注桩根，桩长米，总桩长米。根据地质条件及工程情况，本工程桩基拟采用旋转钻机钻孔，钢筋笼分段制作、吊装、入孔，井口焊接绑扎，汽车吊吊装。竖向钢导管法浇筑水下砼，封底前导管下口距孔底-0.5米，灌注中导管的埋深大于米，小于米，桩顶灌注至高于设计高程-1.0米。砼采用拌合站集中拌制，砼运输车运输，汽车吊配合，通过漏斗的导管法水中灌注。为了方便承台施工，每个墩台的钻孔桩，在保证邻桩成桩质量的前提下集中完成。①施工准备：平整场地，清理杂物，必要时对软土层进行处理②桩位放样：对设计单位所交付的有关导线坐标、水位基点桩行检查复测，测设孔桩桩位及标高，并设护桩，以利检查使用。③护筒采用4MM钢板卷制焊接，内径为孔桩直径加30CM，长度2.0M。在旱地埋设护筒，护筒顶高出地面.3M以上，以防止地表水流入。埋设时保证护筒竖直、顶面水平，护筒中心位置准确，护筒底端要埋入密实土层中，周围夯填粘土并密实。④相邻5M以内桩距的钻孔桩，要等前根砼桩完成小时，且达终凝程度后再行钻进，以免影响成桩质量。钻孔采取泥浆护壁，土质不良（砂层、松散土层）时可在泥浆中加入适量膨润土和碳酸钠，以增加泥浆黏度及护壁能力。⑤钻孔：钻孔作业连续进行，不得中断并经常注意地层的变化，钻机开钻或进入砂第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页层时，以低速钻进，加强护壁，防止钻进中坍孔。⑥清孔：清孔时，应保持孔内水头的高度，防止坍孔，孔底沉淀物厚度小于10CM，采用抽浆法清孔。⑦终孔检查：钻孔达到设计深度清孔后，对孔径、斜度、泥浆沉淀物的厚度等进行检查，确认泥浆的各项技术指标符合下表要求后，方可进行下道工序的施工。钻孔桩各项技术指标见下图：序号项目标准孔的中心位置任何方向偏差不大于50MM钻孔直径不小于孔桩设计直径倾斜度不大于泥浆相对密度粘度含砂率小于沉淀小于10MM钢筋笼骨架底面高程±50MM⑧钢筋笼：钢筋笼采用箍筋成型，笼体要求整体焊接牢固。每隔一定距离设置定位筋，以保证钢筋笼的保护层厚度。吊车吊装下孔，并固定好钢筋笼的位置，以免钢筋笼上浮。⑨灌注水下砼：灌注前重新检查沉淀量不大于10MM，即可灌桩。砼灌注使用导管进行，直径20CM。首斗封底砼数量2.立方米，封底后导管埋深不小于1M，水下砼灌注应连续进行，不得中断，导管埋深一般应不小于2M，也不大于6M，砼的坍落度为-22CM，灌注的桩顶砼标高应比设计高出-1.0M，预加高度必须在合适的时间凿除。⑩灌注前配备备用发电机。（）保证质量措施：在钻孔桩施工中，应采取必要的措施防止坍孔断桩，防止...
