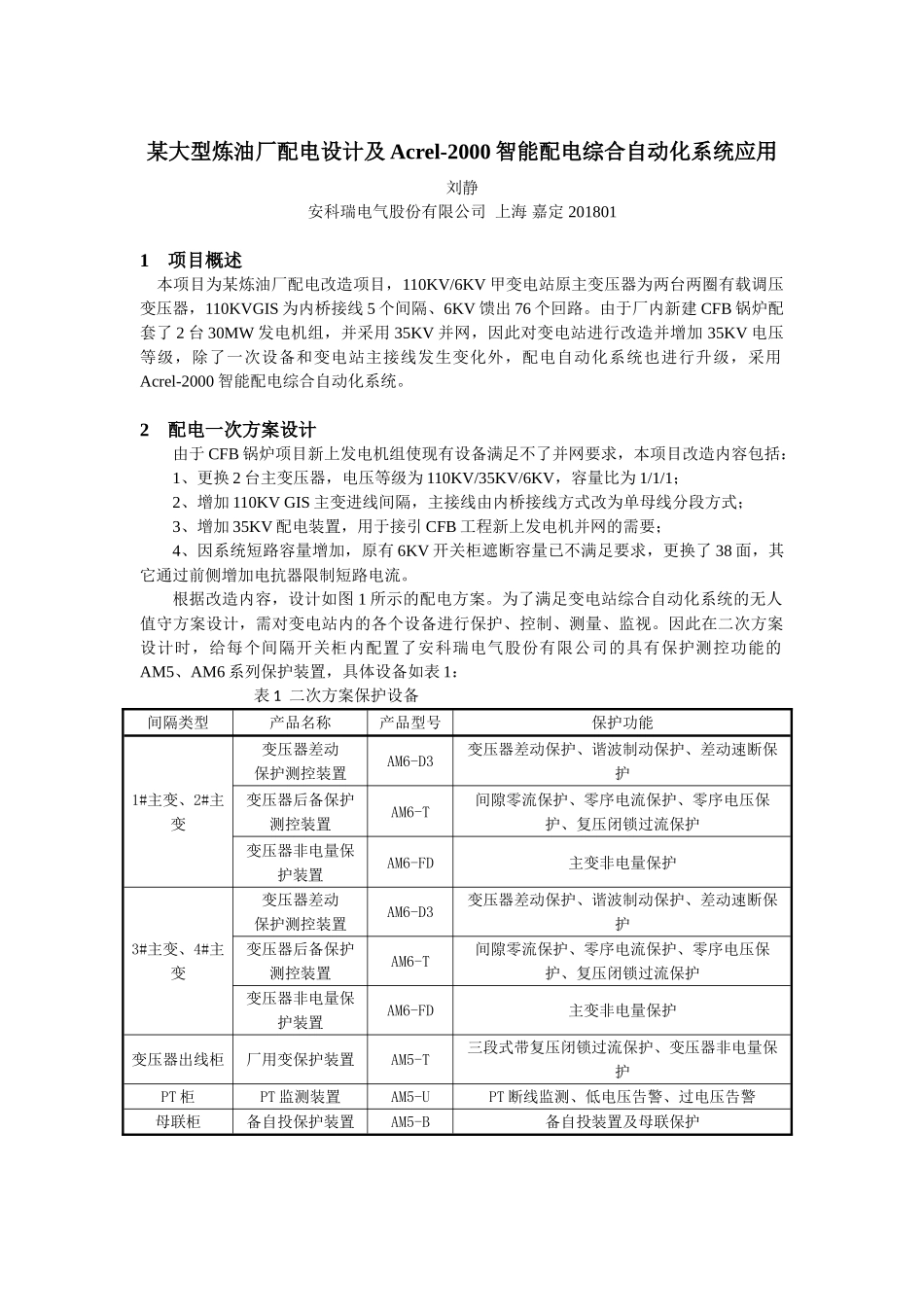

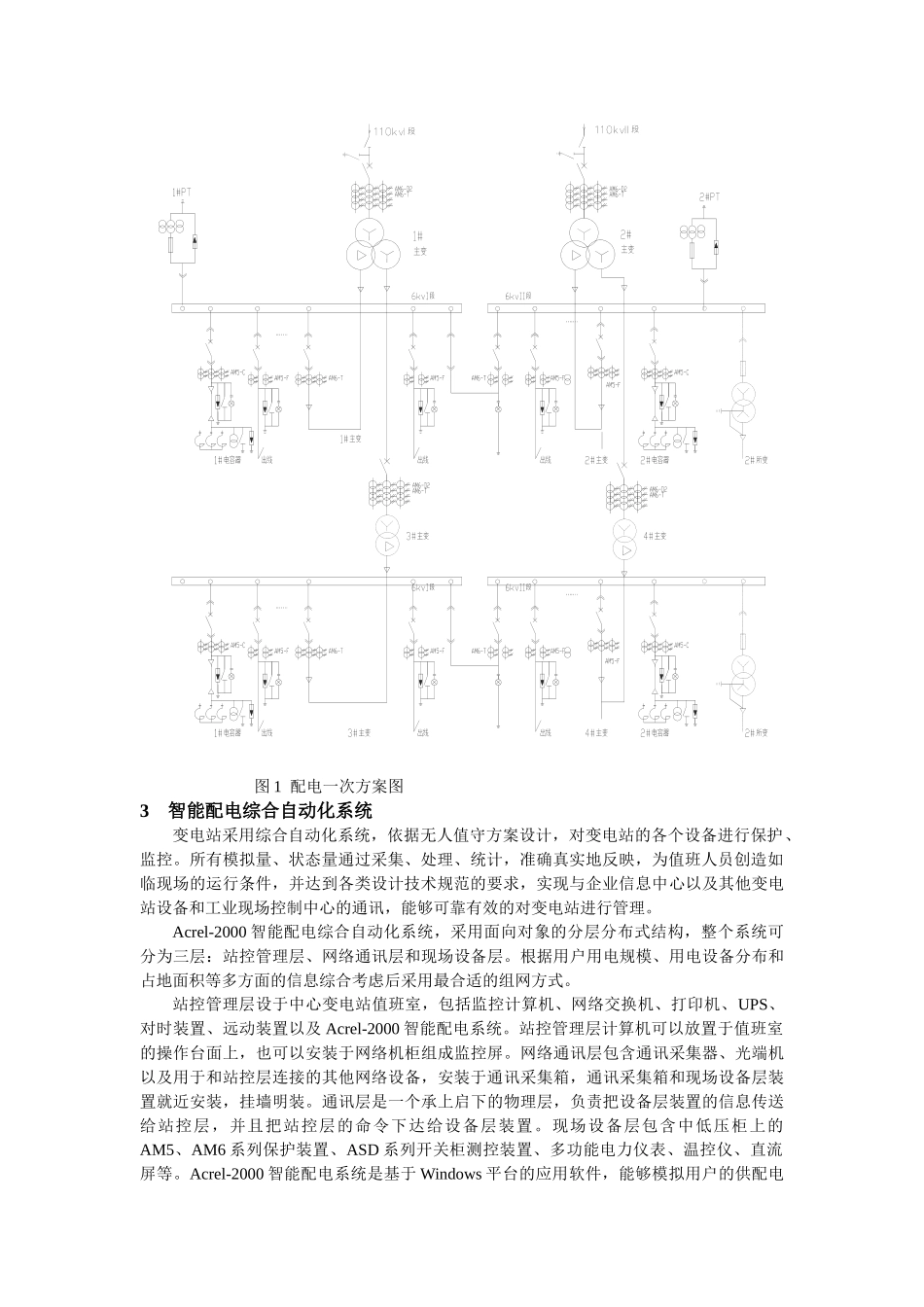

某大型炼油厂配电设计及Acrel-2000智能配电综合自动化系统应用刘静安科瑞电气股份有限公司上海嘉定2018011项目概述本项目为某炼油厂配电改造项目，110KV/6KV甲变电站原主变压器为两台两圈有载调压变压器，110KVGIS为内桥接线5个间隔、6KV馈出76个回路。由于厂内新建CFB锅炉配套了2台30MW发电机组，并采用35KV并网，因此对变电站进行改造并增加35KV电压等级，除了一次设备和变电站主接线发生变化外，配电自动化系统也进行升级，采用Acrel-2000智能配电综合自动化系统。2配电一次方案设计由于CFB锅炉项目新上发电机组使现有设备满足不了并网要求，本项目改造内容包括：1、更换2台主变压器，电压等级为110KV/35KV/6KV，容量比为1/1/1；2、增加110KVGIS主变进线间隔，主接线由内桥接线方式改为单母线分段方式；3、增加35KV配电装置，用于接引CFB工程新上发电机并网的需要；4、因系统短路容量增加，原有6KV开关柜遮断容量已不满足要求，更换了38面，其它通过前侧增加电抗器限制短路电流。根据改造内容，设计如图1所示的配电方案。为了满足变电站综合自动化系统的无人值守方案设计，需对变电站内的各个设备进行保护、控制、测量、监视。因此在二次方案设计时，给每个间隔开关柜内配置了安科瑞电气股份有限公司的具有保护测控功能的AM5、AM6系列保护装置，具体设备如表1：表1二次方案保护设备间隔类型产品名称产品型号保护功能1#主变、2#主变变压器差动保护测控装置AM6-D3变压器差动保护、谐波制动保护、差动速断保护变压器后备保护测控装置AM6-T间隙零流保护、零序电流保护、零序电压保护、复压闭锁过流保护变压器非电量保护装置AM6-FD主变非电量保护3#主变、4#主变变压器差动保护测控装置AM6-D3变压器差动保护、谐波制动保护、差动速断保护变压器后备保护测控装置AM6-T间隙零流保护、零序电流保护、零序电压保护、复压闭锁过流保护变压器非电量保护装置AM6-FD主变非电量保护变压器出线柜厂用变保护装置AM5-T三段式带复压闭锁过流保护、变压器非电量保护PT柜PT监测装置AM5-UPT断线监测、低电压告警、过电压告警母联柜备自投保护装置AM5-B备自投装置及母联保护图1配电一次方案图3智能配电综合自动化系统变电站采用综合自动化系统，依据无人值守方案设计，对变电站的各个设备进行保护、监控。所有模拟量、状态量通过采集、处理、统计，准确真实地反映，为值班人员创造如临现场的运行条件，并达到各类设计技术规范的要求，实现与企业信息中心以及其他变电站设备和工业现场控制中心的通讯，能够可靠有效的对变电站进行管理。Acrel-2000智能配电综合自动化系统，采用面向对象的分层分布式结构，整个系统可分为三层：站控管理层、网络通讯层和现场设备层。根据用户用电规模、用电设备分布和占地面积等多方面的信息综合考虑后采用最合适的组网方式。站控管理层设于中心变电站值班室，包括监控计算机、网络交换机、打印机、UPS、对时装置、远动装置以及Acrel-2000智能配电系统。站控管理层计算机可以放置于值班室的操作台面上，也可以安装于网络机柜组成监控屏。网络通讯层包含通讯采集器、光端机以及用于和站控层连接的其他网络设备，安装于通讯采集箱，通讯采集箱和现场设备层装置就近安装，挂墙明装。通讯层是一个承上启下的物理层，负责把设备层装置的信息传送给站控层，并且把站控层的命令下达给设备层装置。现场设备层包含中低压柜上的AM5、AM6系列保护装置、ASD系列开关柜测控装置、多功能电力仪表、温控仪、直流屏等。Acrel-2000智能配电系统是基于Windows平台的应用软件，能够模拟用户的供配电网络，提供监测、遥信、遥控、遥调、告警、报表、事故记录分析等功能。3.1甲变电站Acrel-2000的系统配置甲变电站Acrel-2000的系统配置图如图2。高压部分保护测控装置配置如表1，低压部分选用的测量、计量装置如表2。所内通信网用双绞线敷设而成总线形网，考虑变电站远期规模，能够很灵活地在网上增加各间隔层装置。当任一部分装置有故障时只影响局部的可靠性。所内二次电缆大大减少，使安装、维护工作量简化并节省投资。表2低压系统设备产品名称产品型号主要功能ACR系列网络电力仪表ACR230ELH三...
