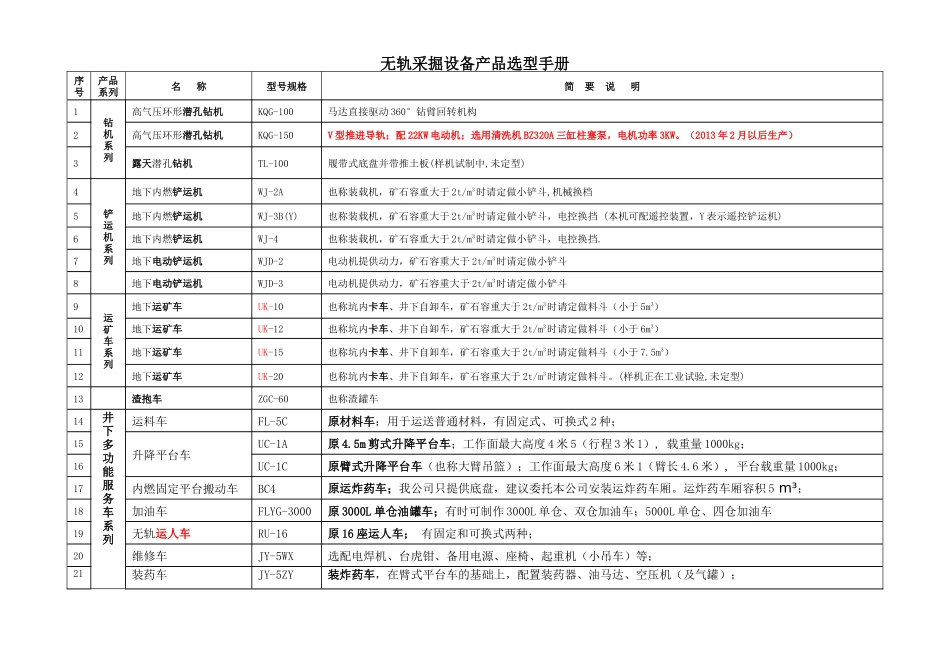

无轨采掘设备产品选型手册序号产品系列名称型号规格简要说明1钻机系列高气压环形潜孔钻机KQG-100马达直接驱动360°钻臂回转机构2高气压环形潜孔钻机KQG-150V型推进导轨；配22KW电动机；选用清洗机BZ320A三缸柱塞泵，电机功率3KW。（2013年2月以后生产）3露天潜孔钻机TL-100履带式底盘并带推土板(样机试制中,未定型)4铲运机系列地下内燃铲运机WJ-2A也称装载机，矿石容重大于2t/m3时请定做小铲斗,机械换档5地下内燃铲运机WJ-3B(Y)也称装载机，矿石容重大于2t/m3时请定做小铲斗，电控换挡(本机可配遥控装置，Y表示遥控铲运机)6地下内燃铲运机WJ-4也称装载机，矿石容重大于2t/m3时请定做小铲斗，电控换挡.7地下电动铲运机WJD-2电动机提供动力，矿石容重大于2t/m3时请定做小铲斗8地下电动铲运机WJD-3电动机提供动力，矿石容重大于2t/m3时请定做小铲斗9运矿车系列地下运矿车UK-10也称坑内卡车、井下自卸车，矿石容重大于2t/m3时请定做料斗（小于5m3）10地下运矿车UK-12也称坑内卡车、井下自卸车，矿石容重大于2t/m3时请定做料斗（小于6m3）11地下运矿车UK-15也称坑内卡车、井下自卸车，矿石容重大于2t/m3时请定做料斗（小于7.5m3）12地下运矿车UK-20也称坑内卡车、井下自卸车，矿石容重大于2t/m3时请定做料斗。(样机正在工业试验,未定型)13渣抱车ZGC-60也称渣罐车14井下多功能服务车系列运料车FL-5C原材料车；用于运送普通材料，有固定式、可换式2种；15升降平台车UC-1A原4.5m剪式升降平台车；工作面最大高度4米5（行程3米1）,载重量1000kg；16UC-1C原臂式升降平台车（也称大臂吊篮）；工作面最大高度6米1（臂长4.6米）,平台载重量1000kg；17内燃固定平台搬动车BC4原运炸药车；我公司只提供底盘，建议委托本公司安装运炸药车厢。运炸药车厢容积5m³；18加油车FLYG-3000原3000L单仓油罐车；有时可制作3000L单仓、双仓加油车；5000L单仓、四仓加油车19无轨运人车RU-16原16座运人车；有固定和可换式两种；20维修车JY-5WX选配电焊机、台虎钳、备用电源、座椅、起重机（小吊车）等；21装药车JY-5ZY装炸药车，在臂式平台车的基础上，配置装药器、油马达、空压机（及气罐）；22吊车JY-5CLD-1吊车，为特殊的材料车，自备1000kg起重机（吊车），可运普通材料；注：表中字体加粗的为简称T系列潜孔钻机主要技术参数序号参数名称KQG-100KQG-150备注1钻孔直径范围/mm76～115120～2542最大钻孔深度/m601003钻臂回转角度0°～360°0°～360°正反向各180°4最大爬坡能力≥25%（14°）≥25%（14°）5最小离地间隙/mm1801806整机重量/kg41506000不含配套零部件7额定总功率/kW16.525.5380V/50Hz8外形尺寸轮胎着地钻架后倾导轨位置最低8．1长度/mm4500±1504323±1508．2宽度/mm1670±501670±508．3最小行走高度高度/mm2030±702366±1008.4最小工作高度/mm3240±603250±1009最大推进力38kN44kN10最大回转扭矩1000N·m3400N·m11回转头回转速度0～30r/min12最高行走速度1km/h1km/h16m/min13最大解体尺寸/mm3050×763×8433090×926×800导轨（包括卸杆器、补尘罩、回转头总成。但不包括补偿架）14风系统风压：0.8～1.8MPa耗风量20m3/min风压：0.8～1.8MPa耗风量20m3/min选择原则：根据冲击器选择合适的风压15钻进速度≥0.2m/min≥0.2m/min与岩石硬度、钻孔直径有关16采场具备的最佳高度3.2米～3.6米3.2米～3.6米0/38主要配置序号零部件名称KQG-100KQG-150备注1主电机Y2-160L-4-B515Kw/55Hz/380V合肥备件号：0701YX3-180L-4-WXT-B5(2013年2月份后生产的)配22KW/55Hz/380V电动机;清洗:BZ320A三缸柱塞泵，电机功率3KW。）备件号：C80012导轨箱型导轨（采用槽钢）备件号：0510V型导轨（外表包覆一层不锈钢角钢）备件号：E20103.清洗机SL-390D水泵配1.1KW电机备件号：0202BZ320A三缸柱塞泵配套3KW电机备件号：C7002上海2油泵美国Park齿轮泵：备件号：0702A美国SAVERDANFOSS变量柱塞泵：备件号：C6001(3联泵)美国Park变量柱塞泵：备件号：C60043行走马达总成MG100ZAI2CT01PN备件号：011507MG100ZAI2CP01PN备件号：C1006a意大利BFL4定位操作阀（七联手动换向阀）中国四川长江:ZS3备件号：0727德国HAVE：DL31备件号...
