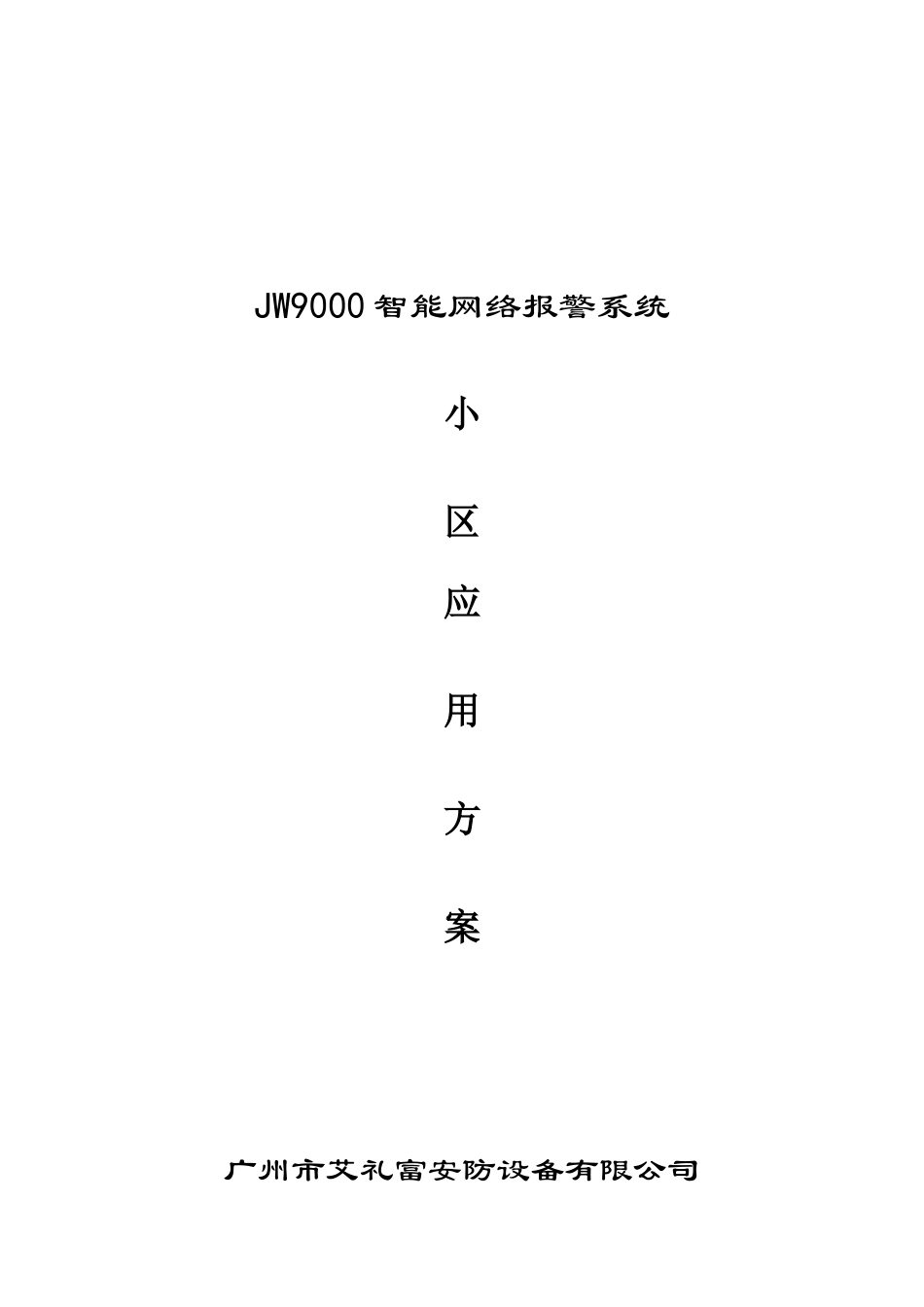

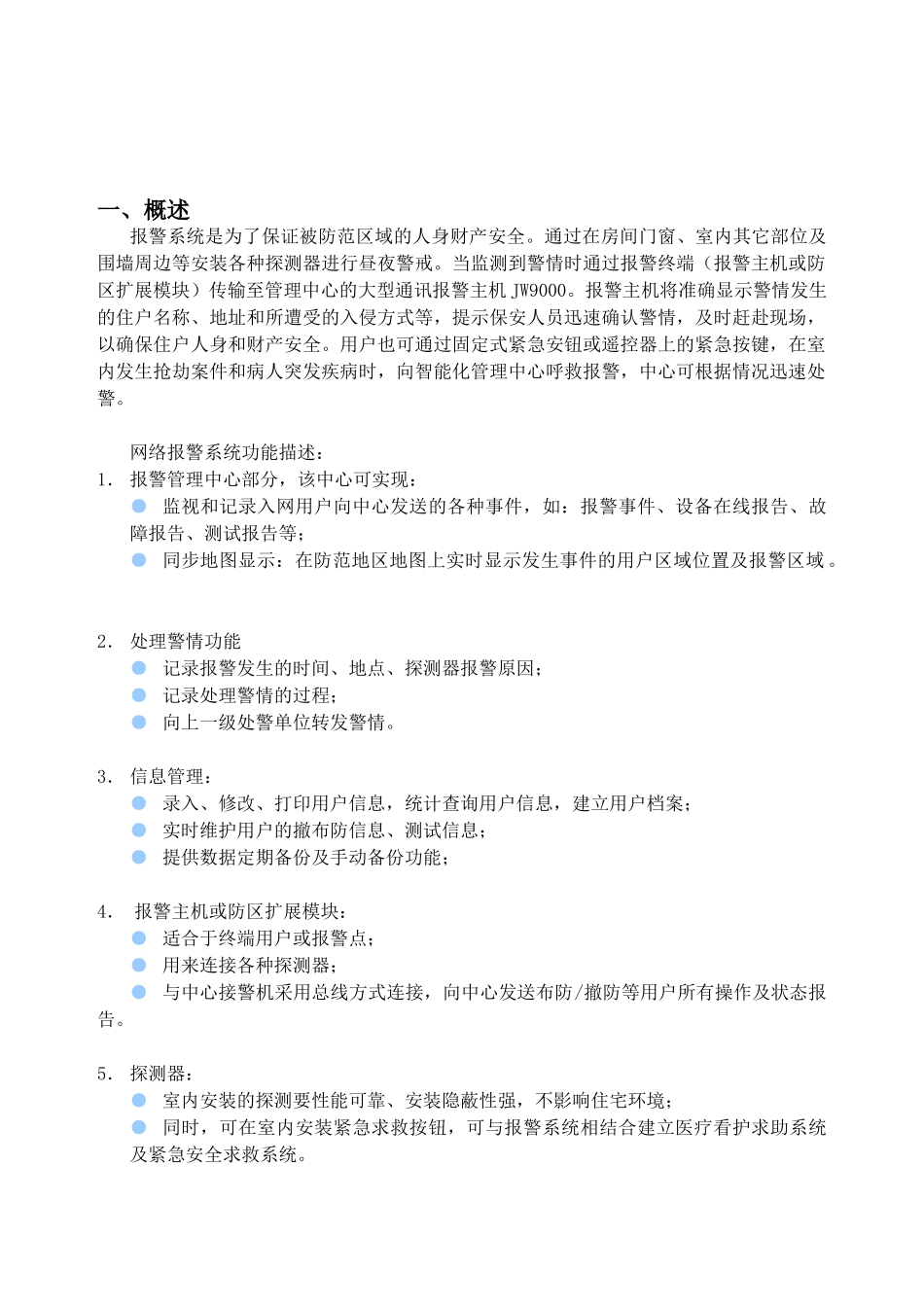

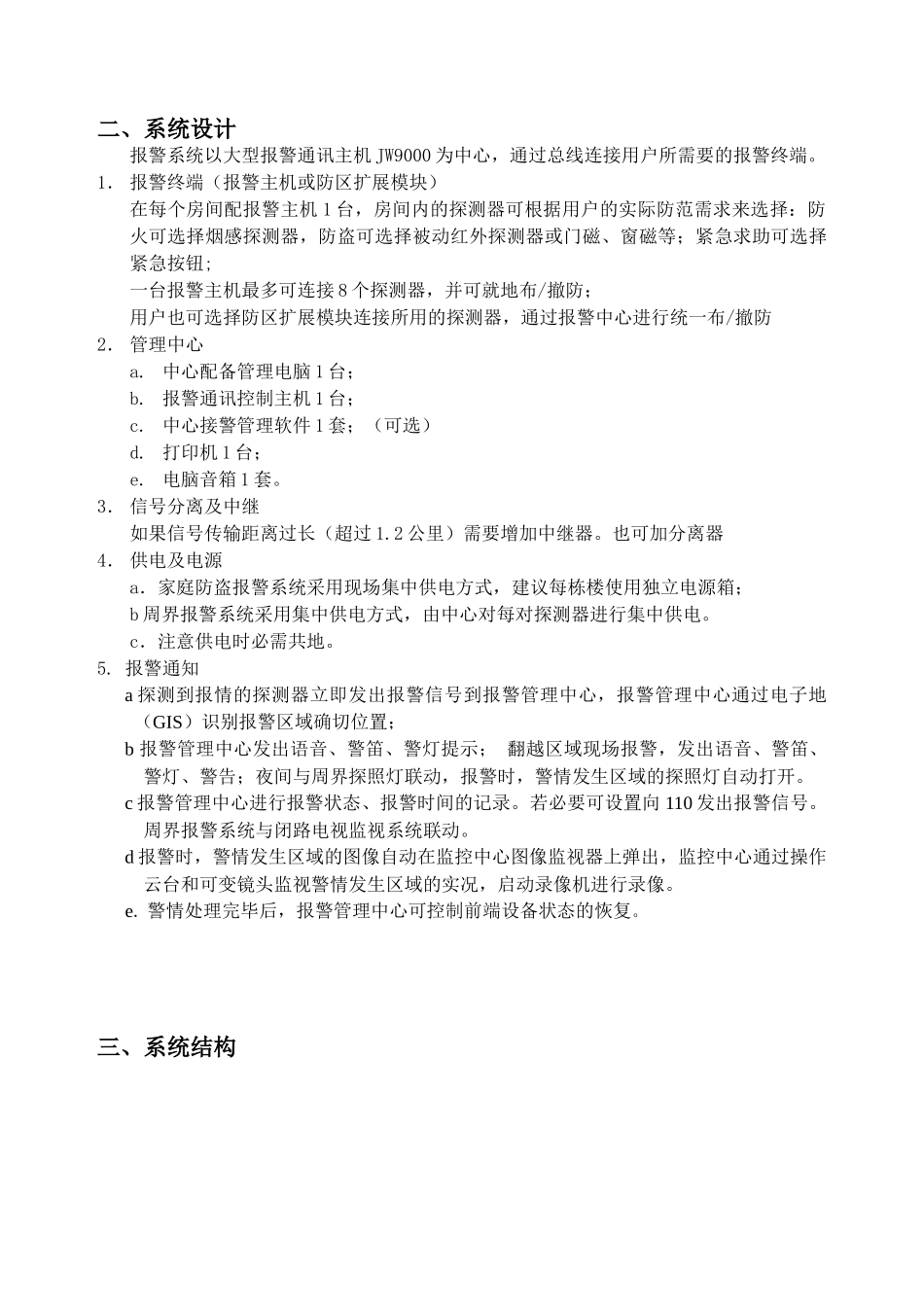

JW9000智能网络报警系统小区应用方案广州市艾礼富安防设备有限公司一、概述报警系统是为了保证被防范区域的人身财产安全。通过在房间门窗、室内其它部位及围墙周边等安装各种探测器进行昼夜警戒。当监测到警情时通过报警终端（报警主机或防区扩展模块）传输至管理中心的大型通讯报警主机JW9000。报警主机将准确显示警情发生的住户名称、地址和所遭受的入侵方式等，提示保安人员迅速确认警情，及时赶赴现场，以确保住户人身和财产安全。用户也可通过固定式紧急安钮或遥控器上的紧急按键，在室内发生抢劫案件和病人突发疾病时，向智能化管理中心呼救报警，中心可根据情况迅速处警。网络报警系统功能描述：1．报警管理中心部分，该中心可实现：●监视和记录入网用户向中心发送的各种事件，如：报警事件、设备在线报告、故障报告、测试报告等；●同步地图显示：在防范地区地图上实时显示发生事件的用户区域位置及报警区域。2．处理警情功能●记录报警发生的时间、地点、探测器报警原因；●记录处理警情的过程；●向上一级处警单位转发警情。3．信息管理：●录入、修改、打印用户信息，统计查询用户信息，建立用户档案；●实时维护用户的撤布防信息、测试信息；●提供数据定期备份及手动备份功能；4．报警主机或防区扩展模块：●适合于终端用户或报警点；●用来连接各种探测器；●与中心接警机采用总线方式连接，向中心发送布防/撤防等用户所有操作及状态报告。5．探测器：●室内安装的探测要性能可靠、安装隐蔽性强，不影响住宅环境；●同时，可在室内安装紧急求救按钮，可与报警系统相结合建立医疗看护求助系统及紧急安全求救系统。二、系统设计报警系统以大型报警通讯主机JW9000为中心，通过总线连接用户所需要的报警终端。1．报警终端（报警主机或防区扩展模块）在每个房间配报警主机1台，房间内的探测器可根据用户的实际防范需求来选择：防火可选择烟感探测器，防盗可选择被动红外探测器或门磁、窗磁等；紧急求助可选择紧急按钮;一台报警主机最多可连接8个探测器，并可就地布/撤防；用户也可选择防区扩展模块连接所用的探测器，通过报警中心进行统一布/撤防2．管理中心a.中心配备管理电脑1台；b.报警通讯控制主机1台；c.中心接警管理软件1套；（可选）d.打印机1台；e.电脑音箱1套。3．信号分离及中继如果信号传输距离过长（超过1.2公里）需要增加中继器。也可加分离器4．供电及电源a．家庭防盗报警系统采用现场集中供电方式，建议每栋楼使用独立电源箱；b周界报警系统采用集中供电方式，由中心对每对探测器进行集中供电。c．注意供电时必需共地。5.报警通知a探测到报情的探测器立即发出报警信号到报警管理中心，报警管理中心通过电子地（GIS）识别报警区域确切位置；b报警管理中心发出语音、警笛、警灯提示；翻越区域现场报警，发出语音、警笛、警灯、警告；夜间与周界探照灯联动，报警时，警情发生区域的探照灯自动打开。c报警管理中心进行报警状态、报警时间的记录。若必要可设置向110发出报警信号。周界报警系统与闭路电视监视系统联动。d报警时，警情发生区域的图像自动在监控中心图像监视器上弹出，监控中心通过操作云台和可变镜头监视警情发生区域的实况，启动录像机进行录像。e.警情处理完毕后，报警管理中心可控制前端设备状态的恢复。三、系统结构四、报警设备选型1．JW9000-8防区扩展模块JW9000-8防区扩展模块是具有总线通讯功能的报警设备，与JW-9000报警主机配合使用。●JW9000-8：接入8个常开NO或常闭NC有线防区●采用总线通讯方式，与JW9000报警主机配合使用●具有警号输出接口，跟随报警输出●可装入86电气盒3.JW9000大型报警通讯控制主机●最多可接1024个防区：本机带有8个有线防区,通过总线可外接127个防区扩展模块●双通讯总线输出，通讯距离可达2400米，可用0.5mm2的双绞线●所有防区以分区方式管理，最多有128个分区。●每个键盘可以控制1个或多个分区，各键盘可分别对自己所辖的分区同时进行布防、撤防等操作；主键盘可以对单个分区、防区进行独立布防、撤防操作●支持8个键盘，可独立操作，汉字界面。其中1个主键盘、7个从键盘，通过主键盘编程可以让任意键...
