金地香山2楼小区施工组织设计VIP免费

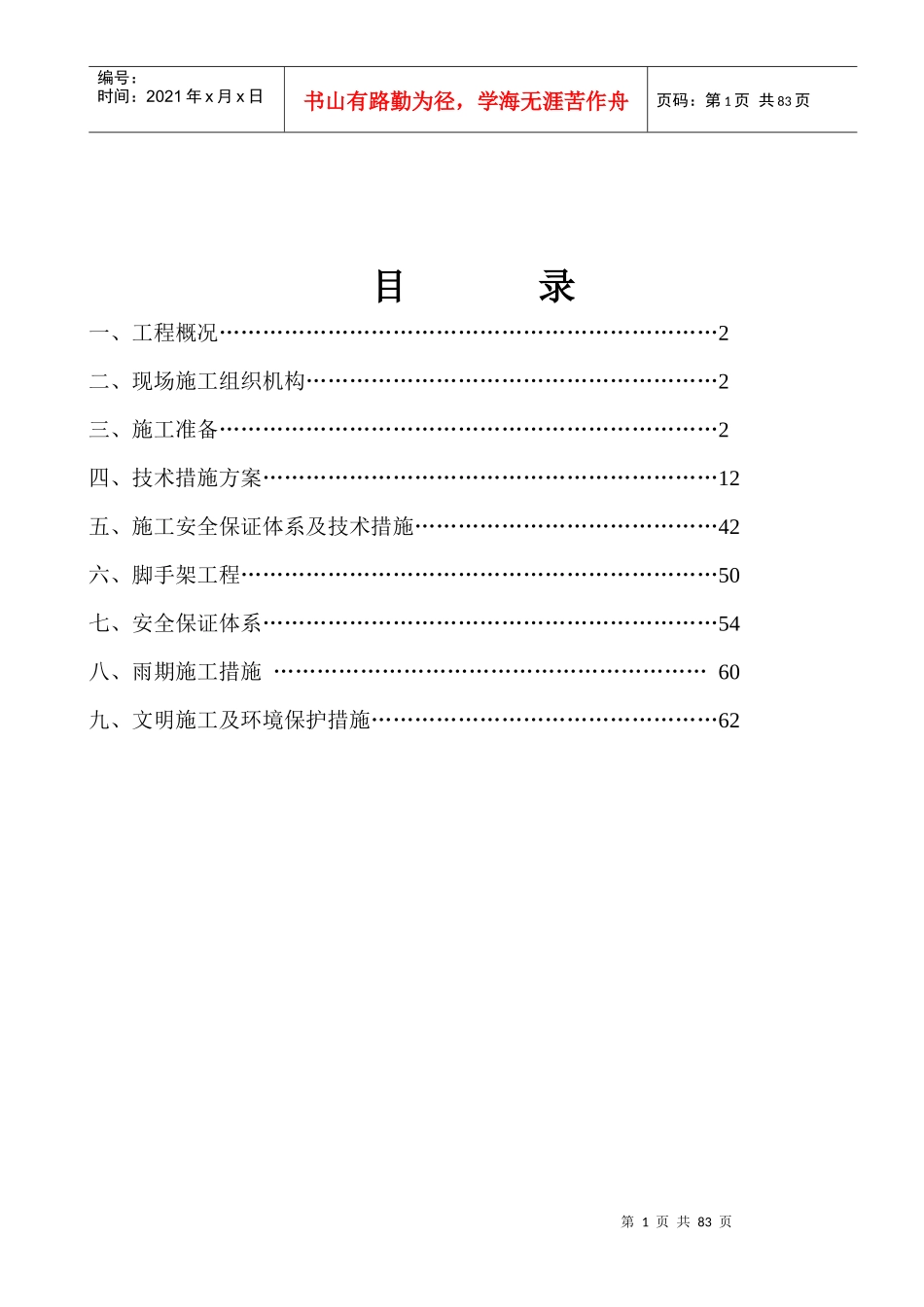

第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页目录一、工程概况……………………………………………………………2二、现场施工组织机构…………………………………………………2三、施工准备……………………………………………………………2四、技术措施方案………………………………………………………12五、施工安全保证体系及技术措施……………………………………42六、脚手架工程…………………………………………………………50七、安全保证体系………………………………………………………54八、雨期施工措施……………………………………………………60九、文明施工及环境保护措施…………………………………………62第2页共83页第1页共83页项目经理项目副经理技术负责人质量负责人安全施工负责人责人技术员施工员料员材土建工长技术员质检员班组长技术员施工员安全员质检员编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页昌晟金地香山2#楼施工组织设计一、工程概况本工程位于吉林省永吉县口前镇，其中2#楼为高层住宅共11层，异形柱框架-抗震墙结构，建筑面积约10393.13m2。一、二层为网点，3-11层为住宅，外墙200厚钢筋混凝土或200厚陶粒砌块。塑钢窗。外墙装饰为涂料。二、现场施工组织机构第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页三、施工准备1、现场平面布置A.现场塔吊及施工电梯的布置B.现场生产用地的布置①.周转材料存放场地②.地材存放场地③.钢筋存放场地及钢筋加工机具的布置④.现场搅拌站设置及水存放场地⑤.混凝土输送泵的设置⑥.现场铁件制作场地设置⑦.混凝土标养室设置⑧.配电室及电气线路的设置C.现场生活场地的布置①.办公室，休息室，仓库。②.职工食堂。③.水冲厕所。④.打更室。2.现场临时施工通路及场区雨排水A.道路按甲方指定及规划图设置B.雨排水靠最近雨水井方向设排水沟3.劳动力准备第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页见表一表一劳动力计划表序号工种主体部位装饰部位1测量放线222木工3053钢筋工3024混凝土工2585力工20306架子工1567瓦工（抹）15308防水工0109机械工22410水暖工1216第5页共83页第4页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共83页11装饰工44012电工101513焊工26合计165194各工种按施工进展情况随时调整进出人数保证工程的需要及人员的相对稳定。2、主要机械设备准备表二机械准备表序号机械名称型号数量合计功率（kw）1塔式吊车401242混凝土输送泵601603强制式搅拌机0.5m31124滚筒式搅拌机0.3m33225砂石灰料机6156钢筋528第6页共83页第5页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共83页7钢筋对焊机1908电焊机14千瓦4649电锯21110振动器6911升降机11512水泵1513其他力型机器1514设备25合计385kw3、现场临时用电现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线N线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。为了保证主体施工过程及后期机电安装、装修工程用电，对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑了个施工阶段用电机具的用电量，以满足整个施工过程的用电要求。1.供电方案考虑现场实际情况及用电需求决定每3层设置一个分配电箱。分配电箱摆放在施工层上，其电源线引自总配电箱，如图1-1所示。第7页共83页第6页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共83页供电系统严格执行TN—S接零保护系统，系统如图2-2所示。TN—S系统示意图漏电保护器的接线方法如下（1为工作接地，2为重复接地）：第8页共83页第7页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
