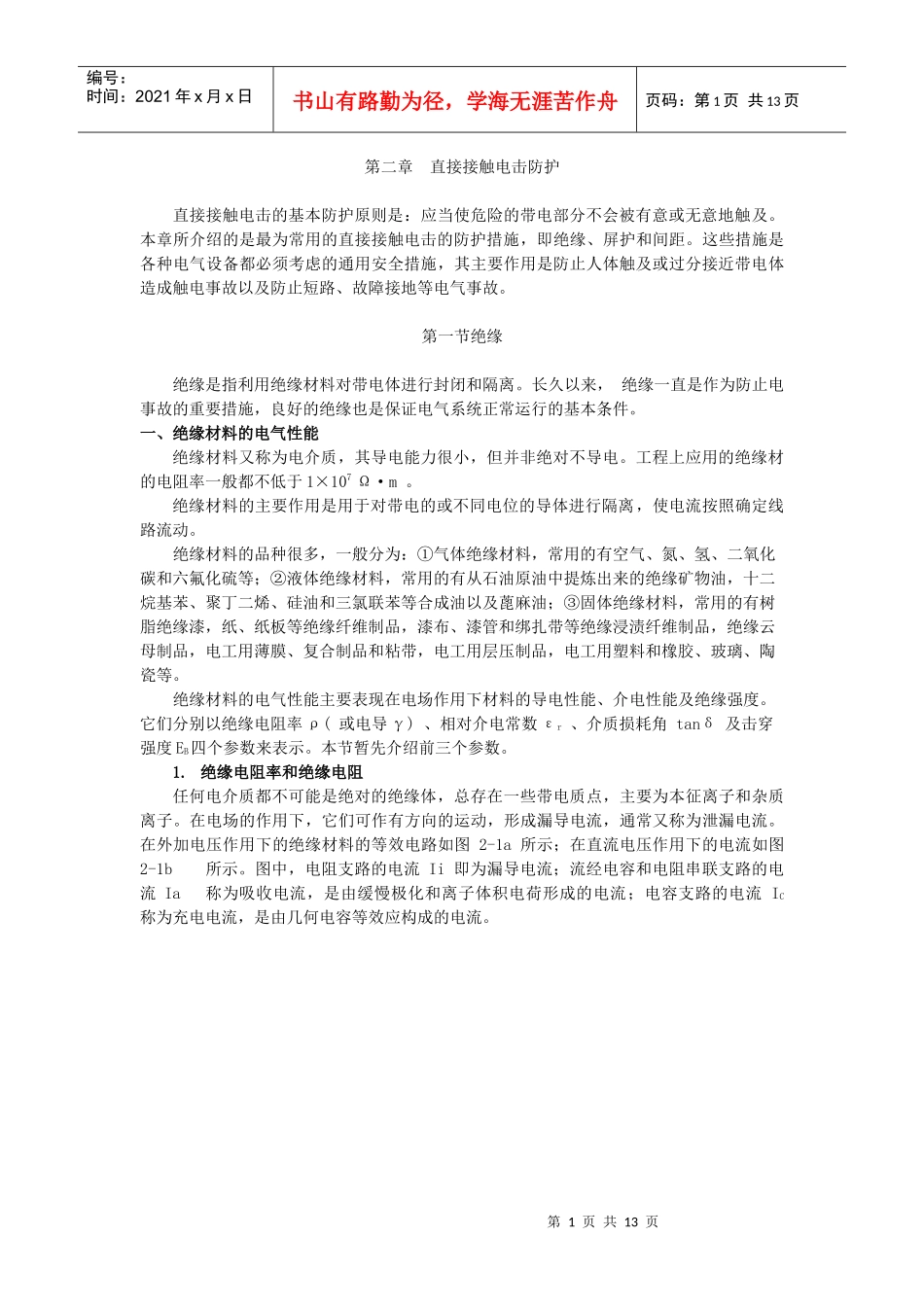

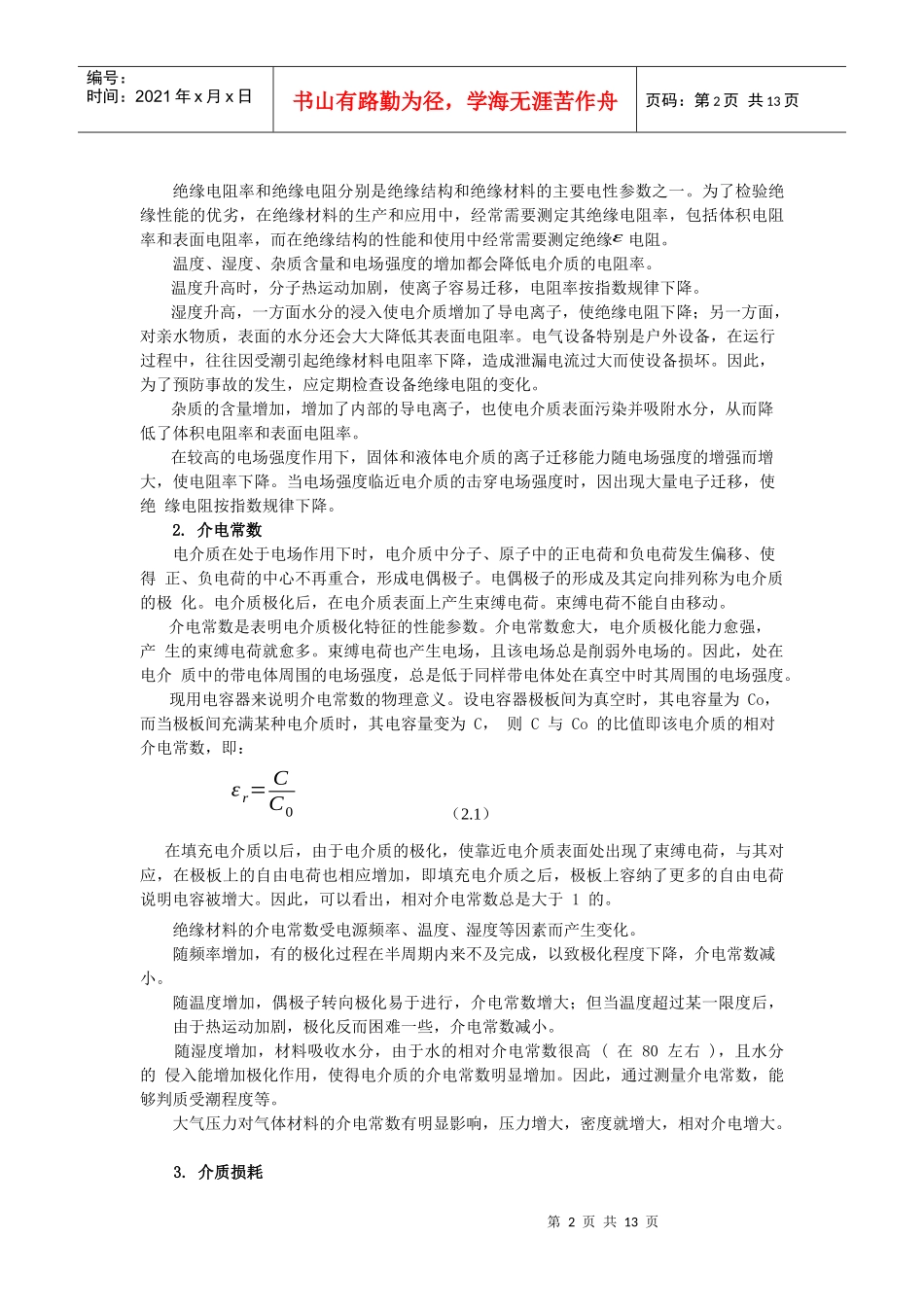

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第二章直接接触电击防护直接接触电击的基本防护原则是：应当使危险的带电部分不会被有意或无意地触及。本章所介绍的是最为常用的直接接触电击的防护措施，即绝缘、屏护和间距。这些措施是各种电气设备都必须考虑的通用安全措施，其主要作用是防止人体触及或过分接近带电体造成触电事故以及防止短路、故障接地等电气事故。第一节绝缘绝缘是指利用绝缘材料对带电体进行封闭和隔离。长久以来，绝缘一直是作为防止电事故的重要措施，良好的绝缘也是保证电气系统正常运行的基本条件。一、绝缘材料的电气性能绝缘材料又称为电介质，其导电能力很小，但并非绝对不导电。工程上应用的绝缘材的电阻率一般都不低于1×107Ω·m。绝缘材料的主要作用是用于对带电的或不同电位的导体进行隔离，使电流按照确定线路流动。绝缘材料的品种很多，一般分为：①气体绝缘材料，常用的有空气、氮、氢、二氧化碳和六氟化硫等；②液体绝缘材料，常用的有从石油原油中提炼出来的绝缘矿物油，十二烷基苯、聚丁二烯、硅油和三氯联苯等合成油以及蓖麻油；③固体绝缘材料，常用的有树脂绝缘漆，纸、纸板等绝缘纤维制品，漆布、漆管和绑扎带等绝缘浸渍纤维制品，绝缘云母制品，电工用薄膜、复合制品和粘带，电工用层压制品，电工用塑料和橡胶、玻璃、陶瓷等。绝缘材料的电气性能主要表现在电场作用下材料的导电性能、介电性能及绝缘强度。它们分别以绝缘电阻率ρ(或电导γ)、相对介电常数εr、介质损耗角tanδ及击穿强度EB四个参数来表示。本节暂先介绍前三个参数。1.绝缘电阻率和绝缘电阻任何电介质都不可能是绝对的绝缘体，总存在一些带电质点，主要为本征离子和杂质离子。在电场的作用下，它们可作有方向的运动，形成漏导电流，通常又称为泄漏电流。在外加电压作用下的绝缘材料的等效电路如图2-1a所示；在直流电压作用下的电流如图2-1b所示。图中，电阻支路的电流Ii即为漏导电流；流经电容和电阻串联支路的电流Ia称为吸收电流，是由缓慢极化和离子体积电荷形成的电流；电容支路的电流IC称为充电电流，是由几何电容等效应构成的电流。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页绝缘电阻率和绝缘电阻分别是绝缘结构和绝缘材料的主要电性参数之一。为了检验绝缘性能的优劣，在绝缘材料的生产和应用中，经常需要测定其绝缘电阻率，包括体积电阻率和表面电阻率，而在绝缘结构的性能和使用中经常需要测定绝缘ε电阻。温度、湿度、杂质含量和电场强度的增加都会降低电介质的电阻率。温度升高时，分子热运动加剧，使离子容易迁移，电阻率按指数规律下降。湿度升高，一方面水分的浸入使电介质增加了导电离子，使绝缘电阻下降；另一方面，对亲水物质，表面的水分还会大大降低其表面电阻率。电气设备特别是户外设备，在运行过程中，往往因受潮引起绝缘材料电阻率下降，造成泄漏电流过大而使设备损坏。因此，为了预防事故的发生，应定期检查设备绝缘电阻的变化。杂质的含量增加，增加了内部的导电离子，也使电介质表面污染并吸附水分，从而降低了体积电阻率和表面电阻率。在较高的电场强度作用下，固体和液体电介质的离子迁移能力随电场强度的增强而增大，使电阻率下降。当电场强度临近电介质的击穿电场强度时，因出现大量电子迁移，使绝缘电阻按指数规律下降。2.介电常数电介质在处于电场作用下时，电介质中分子、原子中的正电荷和负电荷发生偏移、使得正、负电荷的中心不再重合，形成电偶极子。电偶极子的形成及其定向排列称为电介质的极化。电介质极化后，在电介质表面上产生束缚电荷。束缚电荷不能自由移动。介电常数是表明电介质极化特征的性能参数。介电常数愈大，电介质极化能力愈强，产生的束缚电荷就愈多。束缚电荷也产生电场，且该电场总是削弱外电场的。因此，处在电介质中的带电体周围的电场强度，总是低于同样带电体处在真空中时其周围的电场强度。现用电容器来说明介电常数的物理意义。设电容器极板间为真空时，其电容量为Co，而当极板间充满某种电介质时，其电容...
