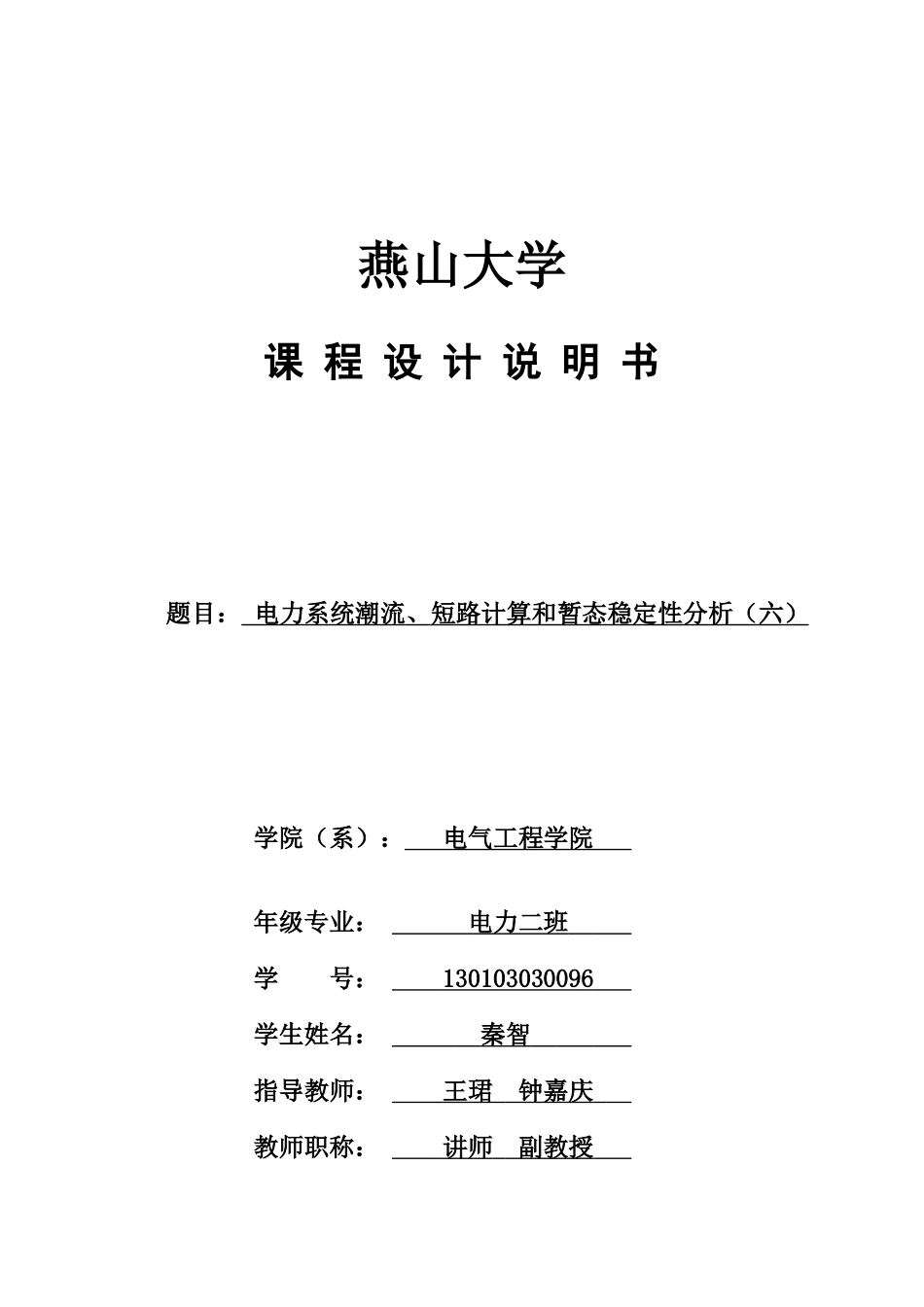

电力系统潮流、短路计算和暂态稳定性分析_第1页
1/56
电力系统潮流、短路计算和暂态稳定性分析_第2页
2/56

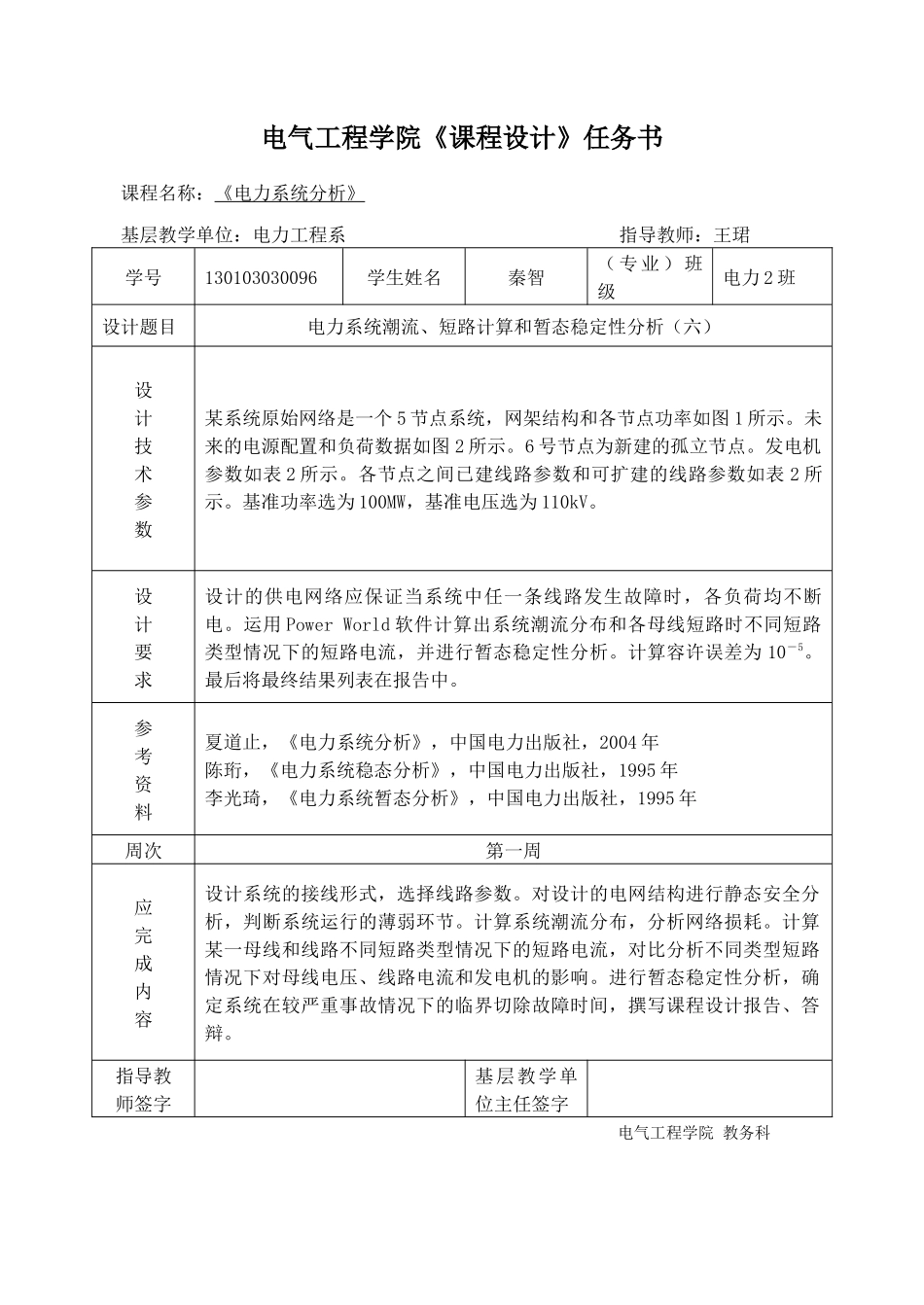

电力系统潮流、短路计算和暂态稳定性分析_第3页
3/56
燕山大学课程设计说明书题目:电力系统潮流、短路计算和暂态稳定性分析(六)学院(系):电气工程学院年级专业:电力二班学号:130103030096学生姓名:秦智指导教师:王珺钟嘉庆教师职称:讲师副教授燕山大学课程设计说明书第1页共57页电气工程学院《课程设计》任务书课程名称:《电力系统分析》基层教学单位:电力工程系指导教师:王珺学号130103030096学生姓名秦智(专业)班级电力2班设计题目电力系统潮流、短路计算和暂态稳定性分析(六)设计技术参数某系统原始网络是一个5节点系统,网架结构和各节点功率如图1所示。未来的电源配置和负荷数据如图2所示。6号节点为新建的孤立节点。发电机参数如表2所示。各节点之间已建线路参数和可扩建的线路参数如表2所示。基准功率选为100MW,基准电压选为110kV。设计要求设计的供电网络应保证当系统中任一条线路发生故障时,各负荷均不断电。运用PowerWorld软件计算出系统潮流分布和各母线短路时不同短路类型情况下的短路电流,并进行暂态稳定性分析。计算容许误差为10-5。最后将最终结果列表在报告中。参考资料夏道止,《电力系统分析》,中国电力出版社,2004年陈珩,《电力系统稳态分析》,中国电力出版社,1995年李光琦,《电力系统暂态分析》,中国电力出版社,1995年周次第一周应完成内容设计系统的接线形式,选择线路参数。对设计的电网结构进行静态安全分析,判断系统运行的薄弱环节。计算系统潮流分布,分析网络损耗。计算某一母线和线路不同短路类型情况下的短路电流,对比分析不同类型短路情况下对母线电压、线路电流和发电机的影响。进行暂态稳定性分析,确定系统在较严重事故情况下的临界切除故障时间,撰写课程设计报告、答辩。指导教师签字基层教学单位主任签字电气工程学院教务科燕山大学课程设计说明书燕山大学课程设计说明书目录第一章设计说明…………………………………………………………………………11.1设计技术参数……………………………………………………………………11.2设计要求…………………………………………………………………………21.3设计思路…………………………………………………………………………2第二章设计原理及分析…………………………………………………………………32.1设计原理…………………………………………………………………………32.2应用PowerWorld设计原理图…………………………………………………3第三章静态安全分析……………………………………………………………………4第四章系统潮流分布及网络损耗………………………………………………………54.1支路参数…………………………………………………………………………54.2节点状态…………………………………………………………………………64.3网络损耗(支路状态)…………………………………………………………7第五章短路分析…………………………………………………………………………85.1节点短路…………………………………………………………………………85.2线路短路…………………………………………………………………………155.5短路分析总结……………………………………………………………………24第六章暂态稳定性分析…………………………………………………………………246.1系统接入故障后稳定性分析……………………………………………………246.2临界切除故障时间………………………………………………………………34心得体会……………………………………………………………………………………35参考文献……………………………………………………………………………………36燕山大学课程设计评审意见表……………………………………………………………37第0页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共57页电力系统分析课程设计题目:电力系统潮流、短路计算和暂态稳定性分析(六)第一章设计说明1.1设计技术参数某系统原始网络是一个5节点系统,网架结构和各节点功率如图1所示。未来的电源配置和负荷数据如图2所示。6号节点为新建的孤立节点。发电机参数...
