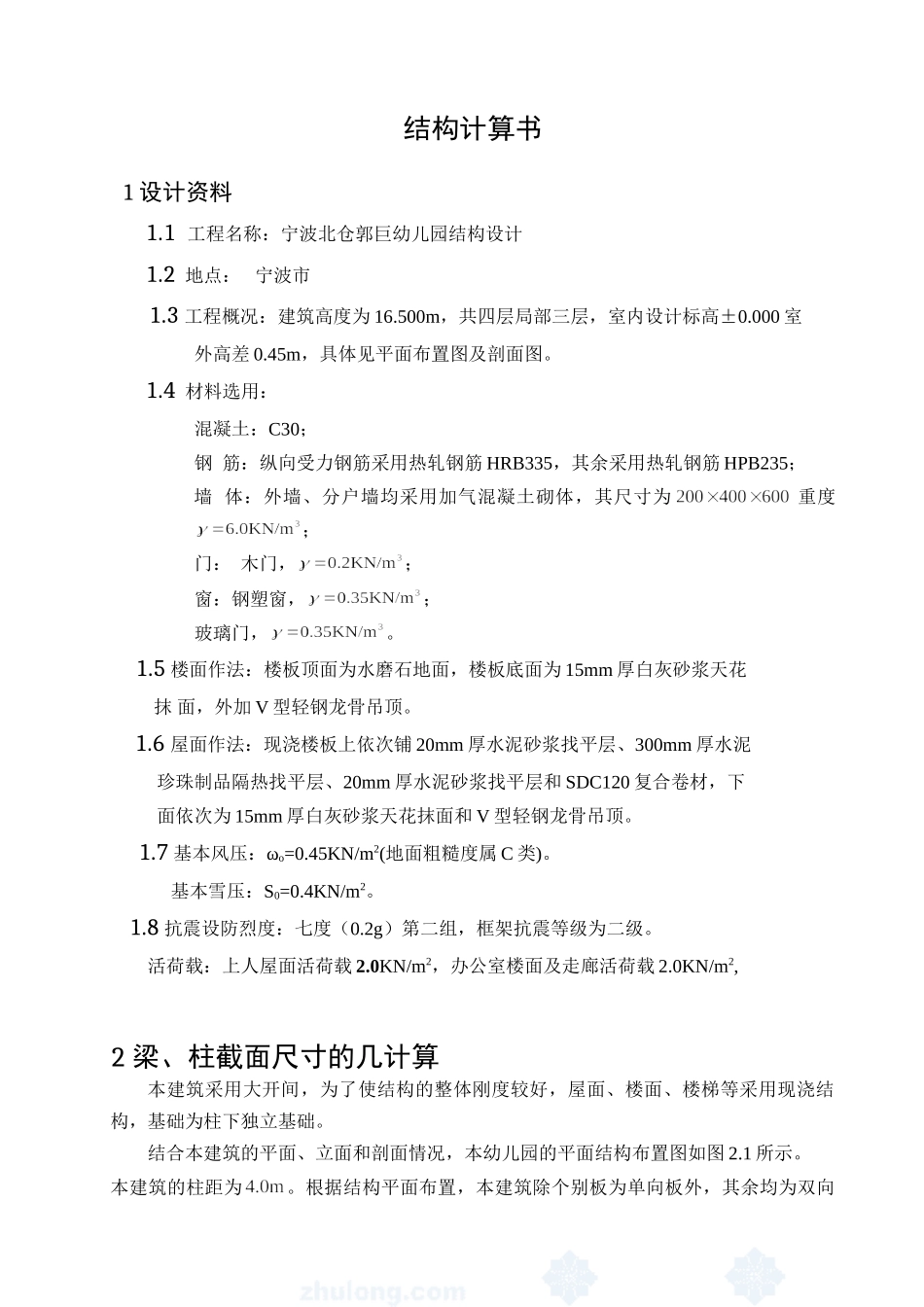

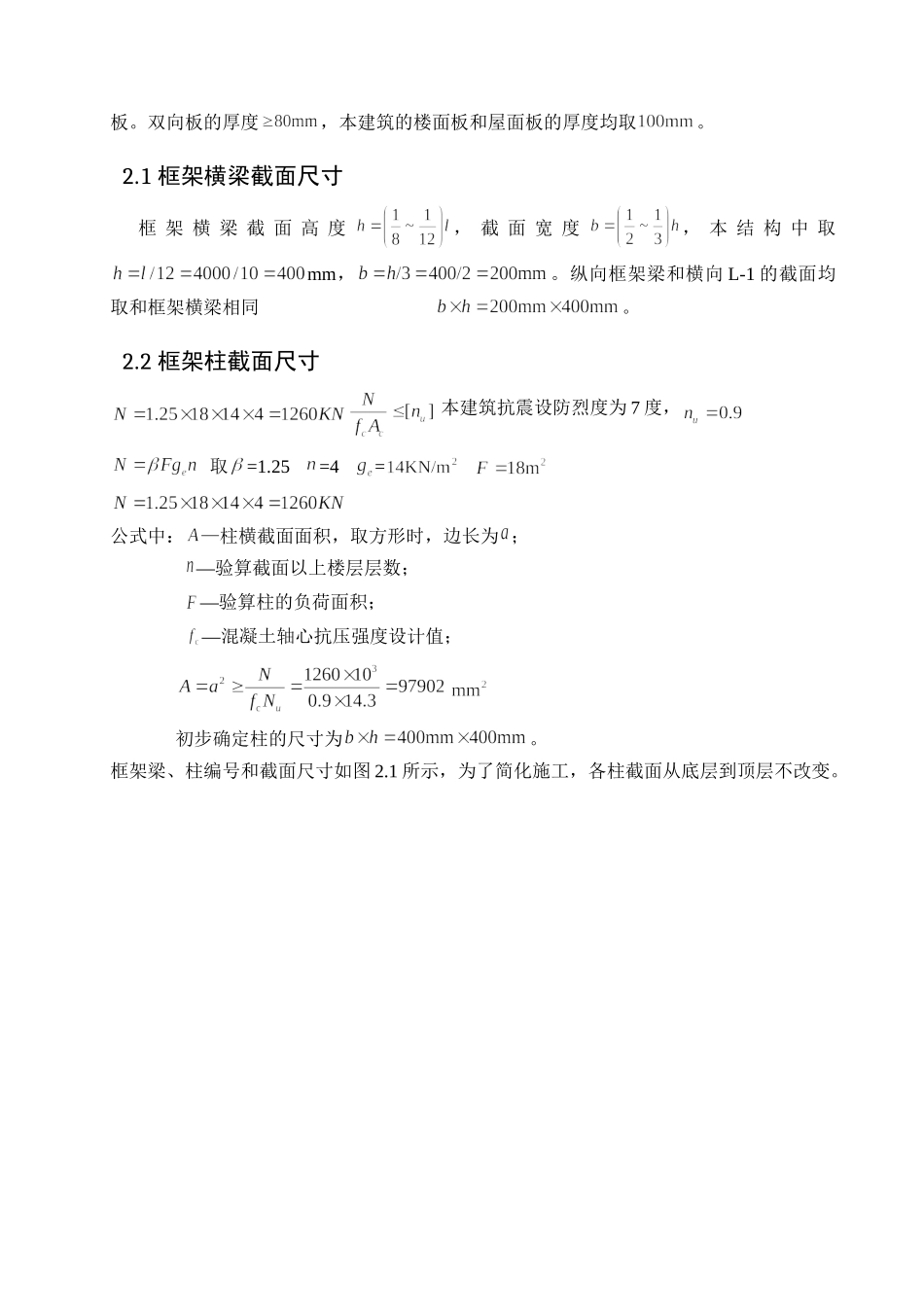

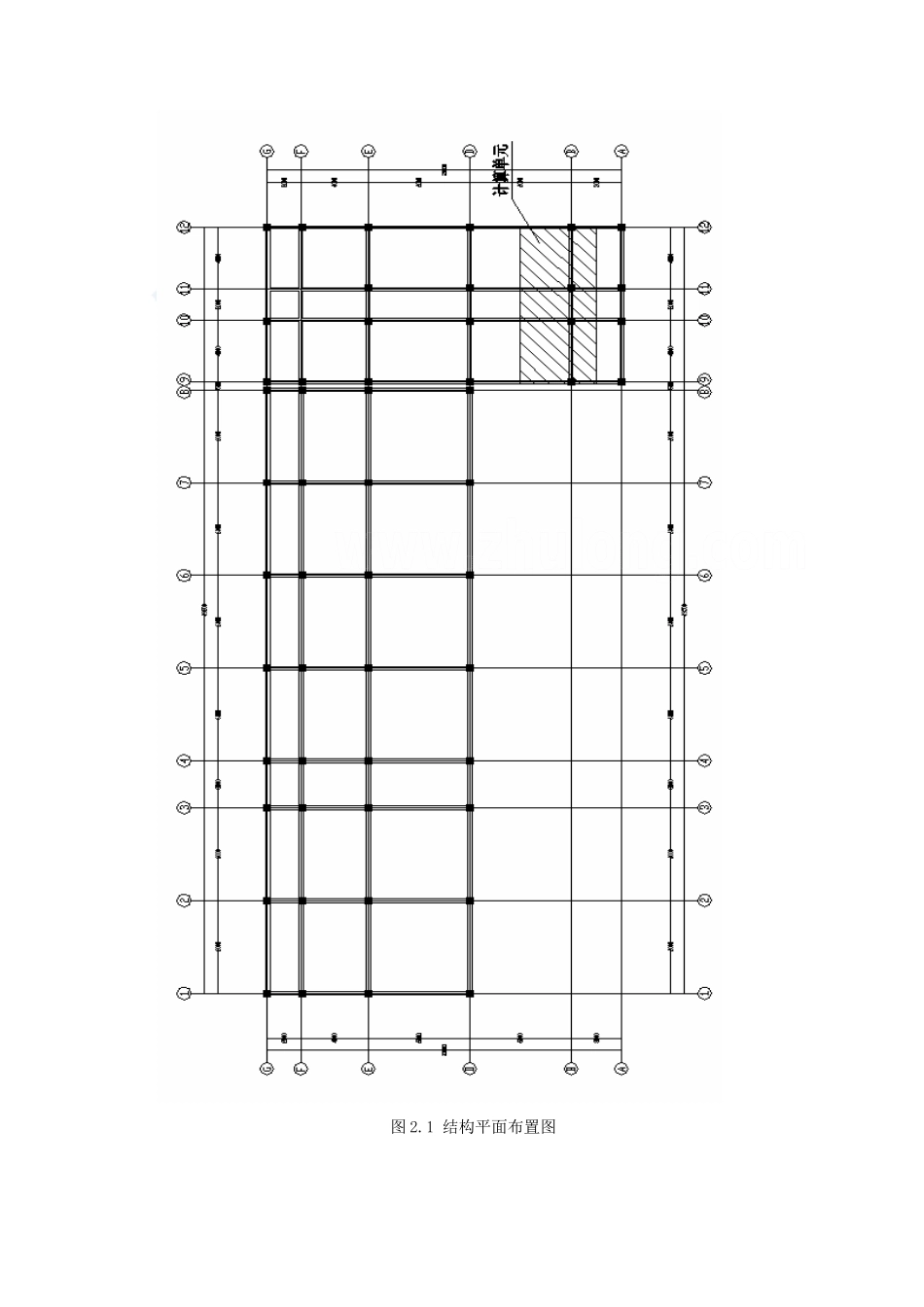

结构计算书1 设计资料1.1 工程名称：宁波北仓郭巨幼儿园结构设计1.2 地点： 宁波市1.3 工程概况：建筑高度为 16.500m，共四层局部三层，室内设计标高±0.000 室外高差 0.45m，具体见平面布置图及剖面图。1.4 材料选用：混凝土：C30；钢 筋：纵向受力钢筋采用热轧钢筋 HRB335，其余采用热轧钢筋 HPB235；墙 体：外墙、分户墙均采用加气混凝土砌体，其尺寸为 重度 ；门： 木门，； 窗：钢塑窗，；玻璃门，。 1.5 楼面作法：楼板顶面为水磨石地面，楼板底面为 15mm 厚白灰砂浆天花 抹 面，外加 V 型轻钢龙骨吊顶。 1.6 屋面作法：现浇楼板上依次铺 20mm 厚水泥砂浆找平层、300mm 厚水泥 珍珠制品隔热找平层、20mm 厚水泥砂浆找平层和 SDC120 复合卷材，下 面依次为 15mm 厚白灰砂浆天花抹面和 V 型轻钢龙骨吊顶。 1.7 基本风压：ωo=0.45KN/m2(地面粗糙度属 C 类)。 基本雪压：S0=0.4KN/m2。 1.8 抗震设防烈度：七度（0.2g）第二组，框架抗震等级为二级。 活荷载：上人屋面活荷载 2.0KN/m2，办公室楼面及走廊活荷载 2.0KN/m2, 2 梁、柱截面尺寸的几计算本建筑采用大开间，为了使结构的整体刚度较好，屋面、楼面、楼梯等采用现浇结构，基础为柱下独立基础。结合本建筑的平面、立面和剖面情况，本幼儿园的平面结构布置图如图 2.1 所示。本建筑的柱距为。根据结构平面布置，本建筑除个别板为单向板外，其余均为双向板。双向板的厚度，本建筑的楼面板和屋面板的厚度均取。2.1 框架横梁截面尺寸框 架 横 梁 截 面 高 度， 截 面 宽 度， 本 结 构 中 取mm，。纵向框架梁和横向 L-1 的截面均取和框架横梁相同。2.2 框架柱截面尺寸 本建筑抗震设防烈度为 7 度， 取=1.25 =4 = 公式中：—柱横截面面积，取方形时，边长为 ；—验算截面以上楼层层数；—验算柱的负荷面积；—混凝土轴心抗压强度设计值； 初步确定柱的尺寸为。框架梁、柱编号和截面尺寸如图 2.1 所示，为了简化施工，各柱截面从底层到顶层不改变。图 2.1 结构平面布置图2.3 确定框架计算简图图 2.1 所示的框架结构体系纵向和横向均为框架结构，是一个空间结构体系理应按空间结构进行计算，但是，本计算只作横向平面框架计算。纵向平面框架的计算方法与横向相同，故在此从略。本建筑中，横向框架的间距均为，荷载基本相同，可选用一榀框架进行计算与配筋，其余框架可参照此榀框架进行配筋。现以 B 轴...
