紧固件产品等级和机械性能1VIP免费

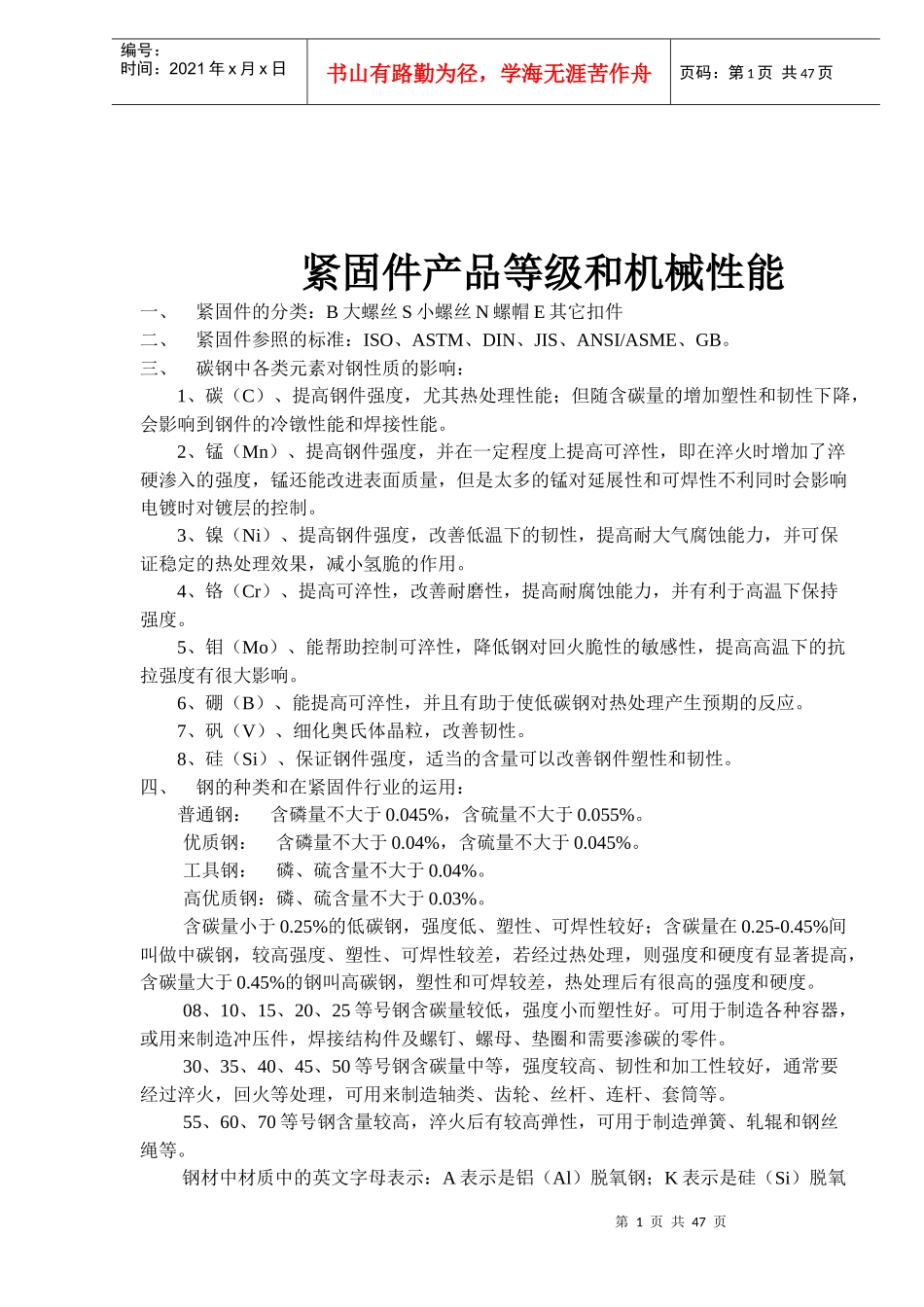

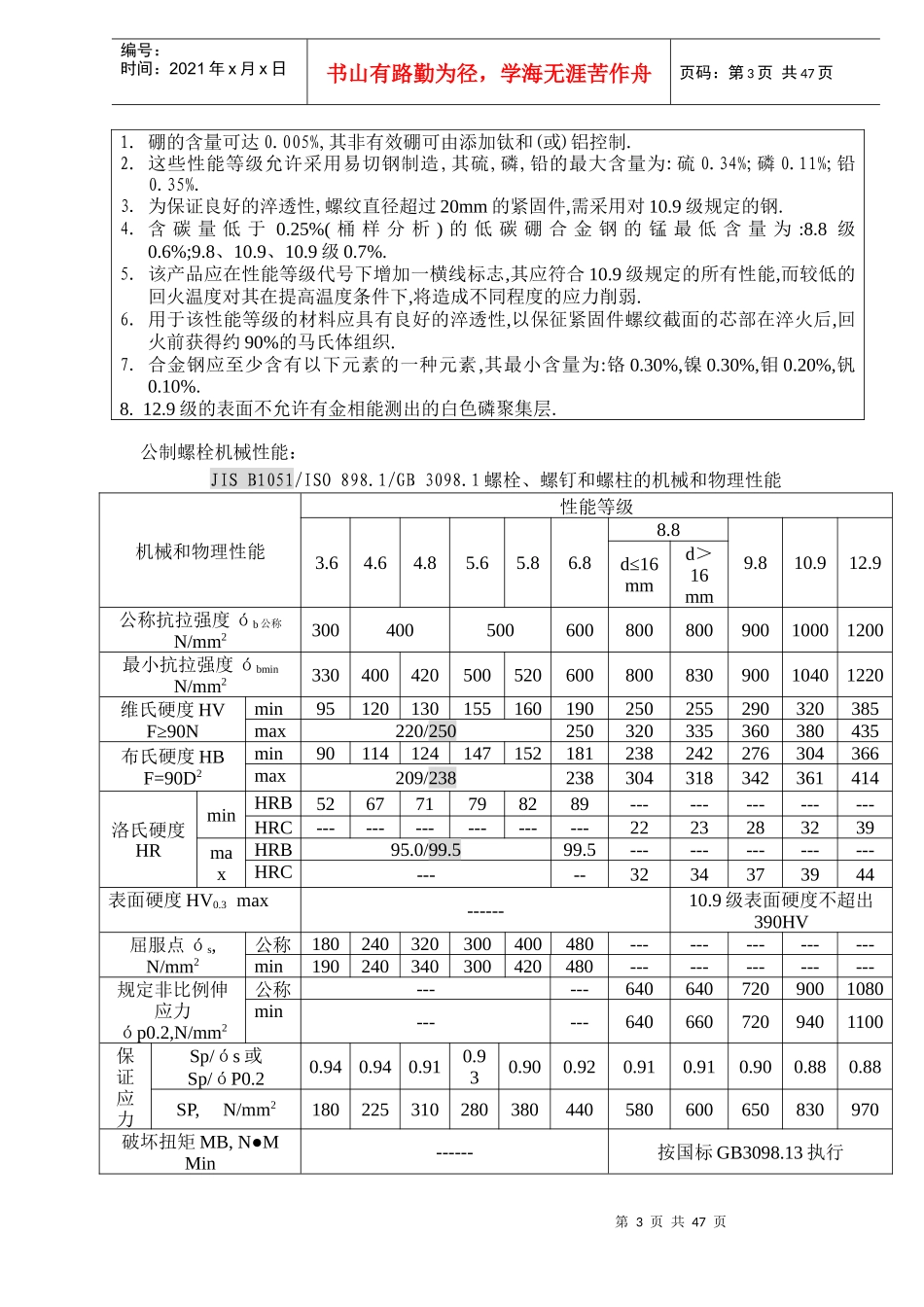

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页紧固件产品等级和机械性能一、紧固件的分类：B大螺丝S小螺丝N螺帽E其它扣件二、紧固件参照的标准：ISO、ASTM、DIN、JIS、ANSI/ASME、GB。三、碳钢中各类元素对钢性质的影响：1、碳（C）、提高钢件强度，尤其热处理性能；但随含碳量的增加塑性和韧性下降，会影响到钢件的冷镦性能和焊接性能。2、锰（Mn）、提高钢件强度，并在一定程度上提高可淬性，即在淬火时增加了淬硬渗入的强度，锰还能改进表面质量，但是太多的锰对延展性和可焊性不利同时会影响电镀时对镀层的控制。3、镍（Ni）、提高钢件强度，改善低温下的韧性，提高耐大气腐蚀能力，并可保证稳定的热处理效果，减小氢脆的作用。4、铬（Cr）、提高可淬性，改善耐磨性，提高耐腐蚀能力，并有利于高温下保持强度。5、钼（Mo）、能帮助控制可淬性，降低钢对回火脆性的敏感性，提高高温下的抗拉强度有很大影响。6、硼（B）、能提高可淬性，并且有助于使低碳钢对热处理产生预期的反应。7、矾（V）、细化奥氏体晶粒，改善韧性。8、硅（Si）、保证钢件强度，适当的含量可以改善钢件塑性和韧性。四、钢的种类和在紧固件行业的运用：普通钢：含磷量不大于0.045%，含硫量不大于0.055%。优质钢：含磷量不大于0.04%，含硫量不大于0.045%。工具钢：磷、硫含量不大于0.04%。高优质钢：磷、硫含量不大于0.03%。含碳量小于0.25%的低碳钢，强度低、塑性、可焊性较好；含碳量在0.25-0.45%间叫做中碳钢，较高强度、塑性、可焊性较差，若经过热处理，则强度和硬度有显著提高，含碳量大于0.45%的钢叫高碳钢，塑性和可焊较差，热处理后有很高的强度和硬度。08、10、15、20、25等号钢含碳量较低，强度小而塑性好。可用于制造各种容器，或用来制造冲压件，焊接结构件及螺钉、螺母、垫圈和需要渗碳的零件。30、35、40、45、50等号钢含碳量中等，强度较高、韧性和加工性较好，通常要经过淬火，回火等处理，可用来制造轴类、齿轮、丝杆、连杆、套筒等。55、60、70等号钢含量较高，淬火后有较高弹性，可用于制造弹簧、轧辊和钢丝绳等。钢材中材质中的英文字母表示：A表示是铝（Al）脱氧钢；K表示是硅（Si）脱氧第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页钢；CH表示冷打；F表示细晶粒；B表达加入含合金元素硼。合金钢：规定的最大含锰量超过1.65%，或者规定的最大含硅量超过1.65%，或者规定的最大含铜量超过1.65%，或者含铬量低于4.0%，（超过4.0%将列为不锈钢），或钢中含有规定最小含量的铝、硼、钴、钶、钼、镍、钛、钒或锆或任何其它加入钢内达到特殊效果的元素。紧固件机械性能介绍：大螺丝机械性能采用的标准：ISO898.1/GB3098.1、JISB1051、SAEJ429、ASTMA354、ASTMA307、ASTMA449、ASTMA193、DIN267.11、ASTM5074公制普通螺栓所用之材料：JISB1051/GB3098.1性能等级材料和热处理化学成份，%回火温度℃minCPmaxSmaxB①maxminmax3.6②碳钢-0.200.050.060.003-4.6②-0.550.050.060.003-4.8②5.60.13/0.150.550.050.060.003-5.8②-0.550.050.066.8②8.8③低碳合金钢(如硼锰或铬),淬火并回火或中碳钢,淬火并回火0.15④0.400.0350.0350.0034250.250.550.0350.0359.8低碳合金钢(如硼锰或铬),淬火并回火或中碳钢,淬火并回火0.15④0.350.0350.0350.0034250.250.550.0350.03510.9⑤⑥低碳合金钢(如硼锰或铬),淬火并回火0.15④0.350.0350.0350.00334010.9⑥中碳钢淬火并回火,或中低碳合金钢(如硼锰或铬),淬火并回火或合金钢淬火并回火⑦0.250.20④0.550.550.0350.0350.0350.0350.0034250.200.550.0350.0350.00312.9⑥⑧⑨或合金钢淬火并回火⑦0.280.500.0350.0350.003380第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页公制螺栓机械性能：JISB1051/ISO898.1/GB3098.1螺栓、螺钉和螺柱的机械和物理性能1.硼的含量可达0.005%,其非有效硼可由添加钛和(或)铝控制.2.这些性能等级允许采用易切钢制造,其硫,磷,铅的最大含量为:硫0.34%;磷0.11%;铅0.35%.3.为保证良好的淬...
