抛物线型体零件工艺分析与编程VIP免费

抛物线型体零件工艺分析与编程_第1页
1/8
抛物线型体零件工艺分析与编程_第2页
2/8
抛物线型体零件工艺分析与编程_第3页
3/8

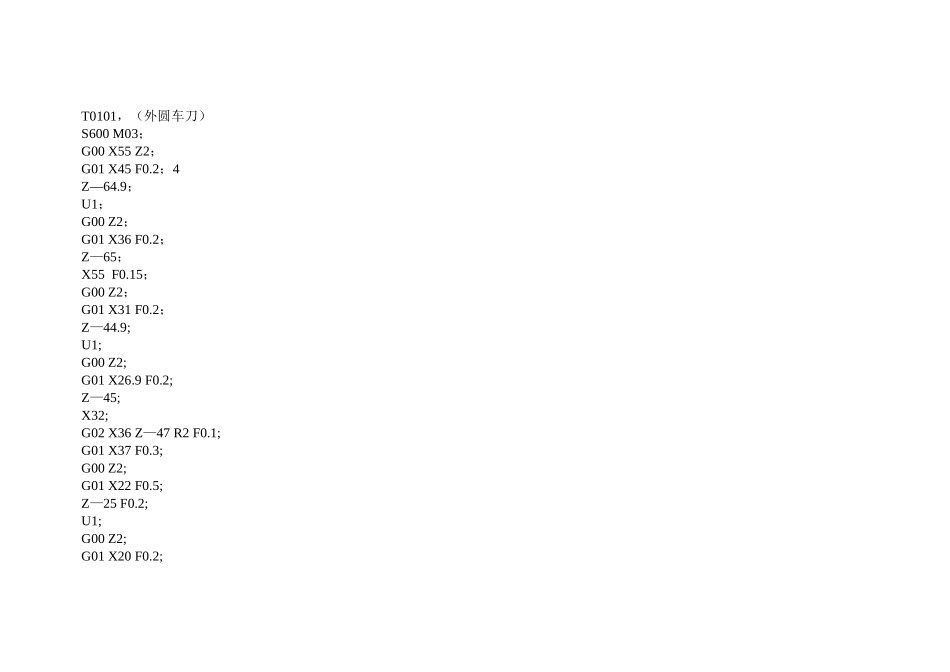

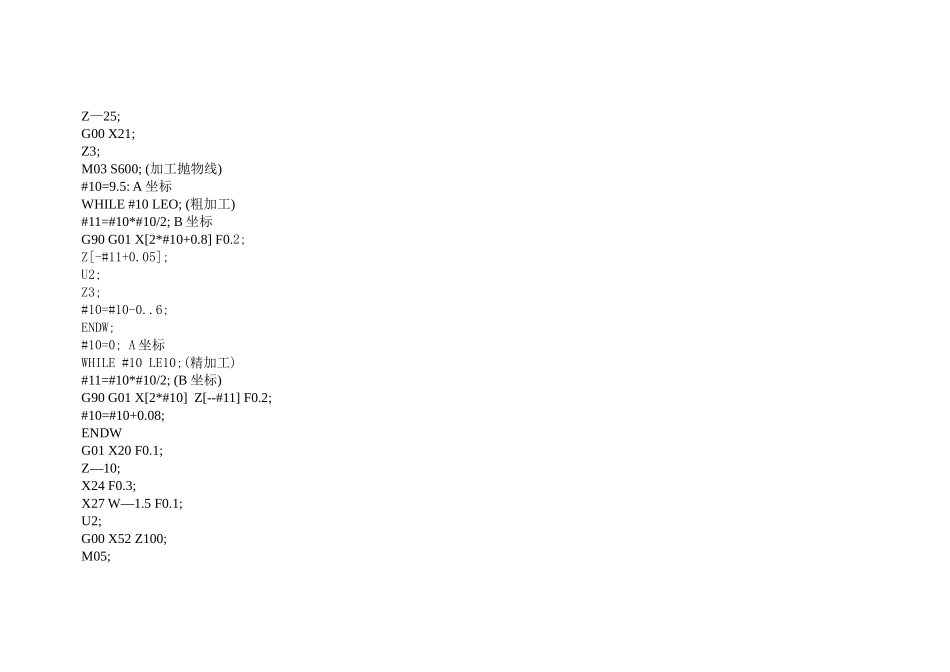

抛物线型体零件工艺分析与编程工艺分析:(1):该工件包括外圆柱面,圆弧面,沟槽与螺纹,以及右端抛物线面和内孔等。材料为45钢(或铝)毛坯为50*105(2):坐标系原点选择:确定为工件轴线与工件右端面的交点.(3):加工路线描述:车端面(右)———从右至左粗,精车各表面(未注公差加工至尺寸要求)————车螺纹————车右端抛物线面(4):装夹已加工右端车左端部分:车外圆(R6)————钻孔————车孔刀具及切削用量的选择:(1):定刀具T0101(T0505)外圆车刀T0202切槽刀T030360螺纹车刀(外)T0404钻头T0606外圆精车刀T0707内孔车刀(2):切削用量:因工件形状较为复杂,有螺纹及内孔加工,故主轴转速选为450—600R/MIN(3):采用每转进给量:F=0.1---0.3MM/R程序内容:O0001(右端)T0101,(外圆车刀)S600M03;G00X55Z2;G01X45F0.2;4Z—64.9;U1;G00Z2;G01X36F0.2;Z—65;X55F0.15;G00Z2;G01X31F0.2;Z—44.9;U1;G00Z2;G01X26.9F0.2;Z—45;X32;G02X36Z—47R2F0.1;G01X37F0.3;G00Z2;G01X22F0.5;Z—25F0.2;U1;G00Z2;G01X20F0.2;Z—25;G00X21;Z3;M03S600;(加工抛物线)#10=9.5:A坐标WHILE#10LEO;(粗加工)#11=#10*#10/2;B坐标G90G01X[2*#10+0.8]F0.2;Z[-#11+0.05];U2;Z3;#10=#10-0..6;ENDW;#10=0;A坐标WHILE#10LE10;(精加工)#11=#10*#10/2;(B坐标)G90G01X[2*#10]Z[--#11]F0.2;#10=#10+0.08;ENDWG01X20F0.1;Z—10;X24F0.3;X27W—1.5F0.1;U2;G00X52Z100;M05;T0202;(切槽刀)S250M03;G00Z—45;G01X24.5F0.1;X24;X27W1.5;G00X52;Z120;T0303;(60螺纹车刀)S600M03;G00X27.5;Z23;G92X26.5Z—42.5F2;X26.2;X26;X25.8;X25.4;X25.2;X25;X24.9;X24.86;G00X52;Z100;M05;M30;左端程序O0002;T0404M08;(直径16钻头)S250M03;G00X0Z2;G01Z—34F0.15;Z2F1.5;G00Z100;X100;T0505;(外圆车刀)S500M03;G00Z2;X47;G01Z—42F0.2;U1;G00Z2;G01X42F0.2;Z—24;U1;G00Z2;X37F0.2;Z—24;U1;G00Z2;G01X32F0.2;Z—24;U1;G00Z2;G01X30.5F0.2;Z—24;U2;G00Z100;X150;T0606(精车46外圆)S600M03;G00X32Z2;G01X27F0.1;X30W—1.5;Z—24F0.15;G02X42Z—30R6F0.1;G01X45.99F0.1;Z—42;U2;G00X100Z150;T0707;.(内孔车刀)S500M03;M08;G00X18Z2;G01Z—26.9F0.15;U—2;G00Z2;G01X20.5F0.2;Z—26.9F0.1;U—2;G00Z2;G01X20F0.2;Z—27F0.1;X15.9;G00Z150;X100;M05;.M30;
