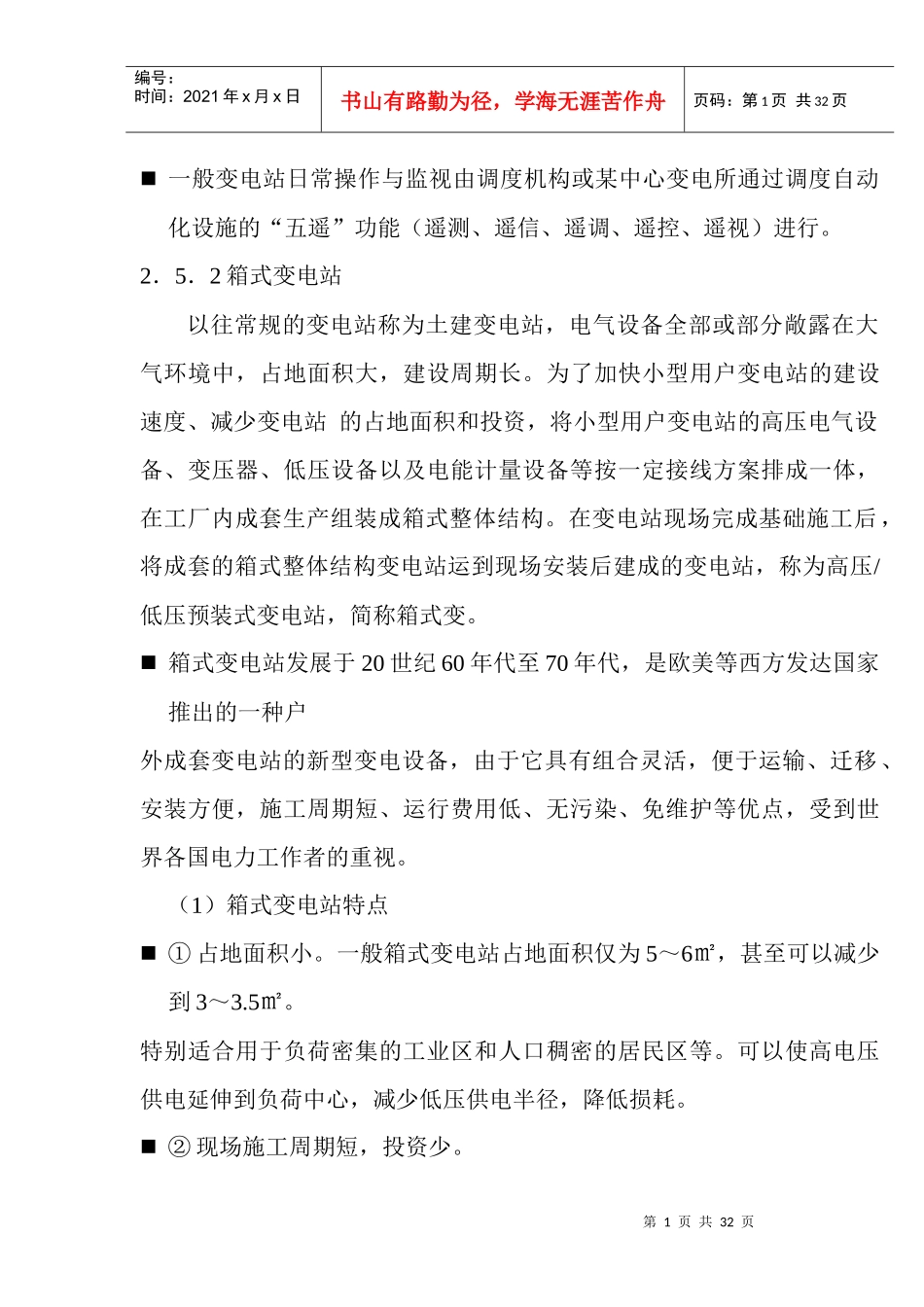

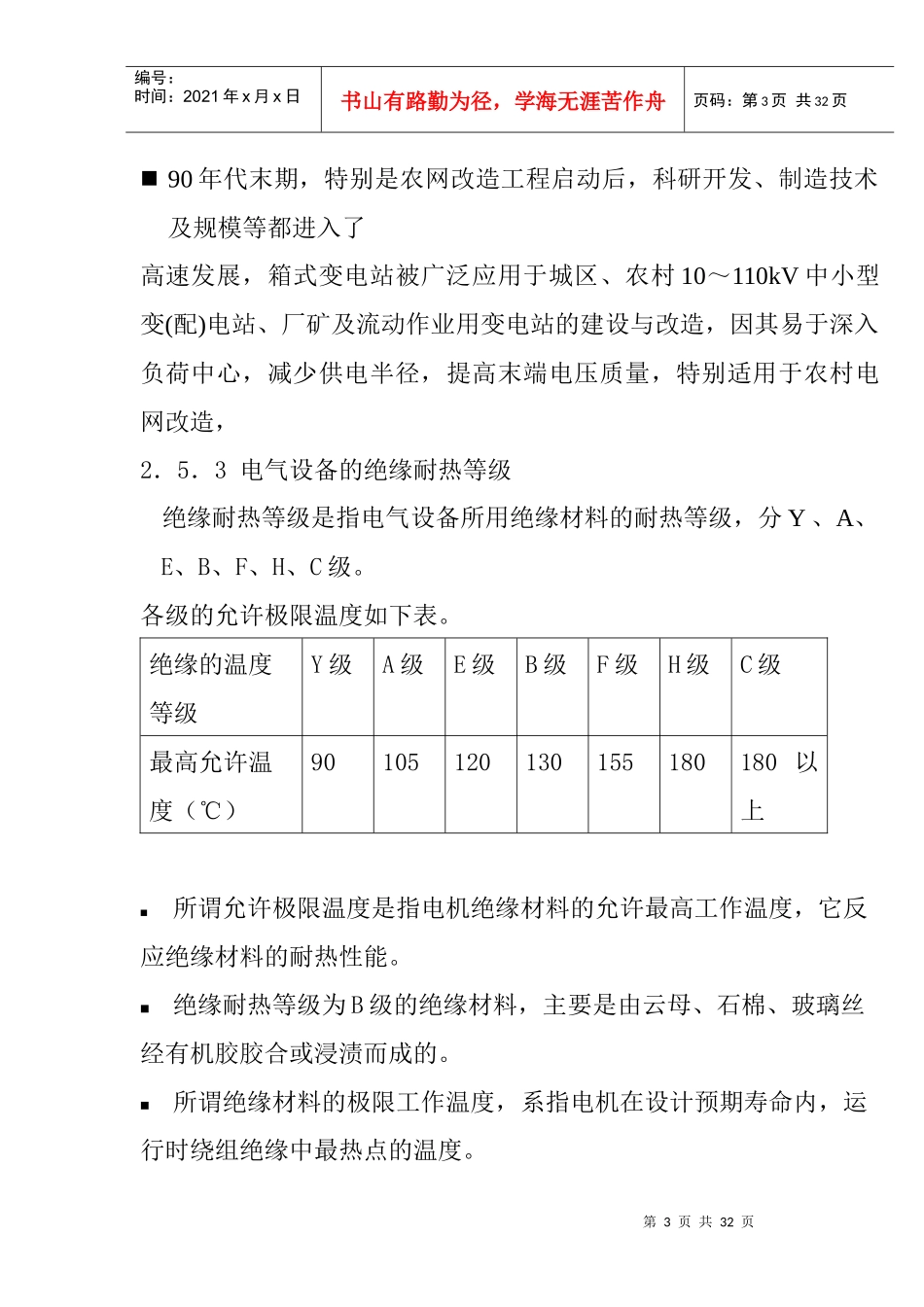

第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共32页一般变电站日常操作与监视由调度机构或某中心变电所通过调度自动化设施的“五遥”功能(遥测、遥信、遥调、遥控、遥视)进行。2.5.2箱式变电站以往常规的变电站称为土建变电站,电气设备全部或部分敞露在大气环境中,占地面积大,建设周期长。为了加快小型用户变电站的建设速度、减少变电站的占地面积和投资,将小型用户变电站的高压电气设备、变压器、低压设备以及电能计量设备等按一定接线方案排成一体,在工厂内成套生产组装成箱式整体结构。在变电站现场完成基础施工后,将成套的箱式整体结构变电站运到现场安装后建成的变电站,称为高压/低压预装式变电站,简称箱式变。箱式变电站发展于20世纪60年代至70年代,是欧美等西方发达国家推出的一种户外成套变电站的新型变电设备,由于它具有组合灵活,便于运输、迁移、安装方便,施工周期短、运行费用低、无污染、免维护等优点,受到世界各国电力工作者的重视。(1)箱式变电站特点①占地面积小。一般箱式变电站占地面积仅为5~6㎡,甚至可以减少到3~3.5㎡。特别适合用于负荷密集的工业区和人口稠密的居民区等。可以使高电压供电延伸到负荷中心,减少低压供电半径,降低损耗。②现场施工周期短,投资少。第2页共32页第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共32页③采用全密封变压器和SF6开关柜等新型设备时,可延长设备检修周期,甚至可达到免维护要求。④外形新颖美观,可与变电站周围的环境相互协调。(2)我国箱式变电站的发展我国箱式变电站是在70年代末首先从欧洲法国、德国等国引进而发展起来的,最早的名称为箱式变电站,以后有称组合(装)式变电站的,也有称户外成套变电站的。从90年代初我国又从美国引进了箱式变电站。由于欧洲的箱变和美国的箱变结构不同,为了区分,从而产生了“欧式箱变”和“美式箱变”的名称。欧式箱变(高压/低压预装式变电站)从结构上采用高、低压开关柜,变压器组成方式。形象比喻为给高、低压开关柜、变压器盖了房子。美式箱变(组合式变压器)在结构上将负荷开关,环网开关和熔断器结构简化放入变压器油箱浸在油中。避雷器也采用油浸式氧化锌避雷器。变压器取消油枕,油箱及散热器暴露在空气中。形象比喻为变压器旁边挂个箱子。现在我国将箱式变电站正式取名为:“高压/低压预装式变电站”(欧洲式);“组合式变压器”(美国式)。第3页共32页第2页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共32页90年代末期,特别是农网改造工程启动后,科研开发、制造技术及规模等都进入了高速发展,箱式变电站被广泛应用于城区、农村10~110kV中小型变(配)电站、厂矿及流动作业用变电站的建设与改造,因其易于深入负荷中心,减少供电半径,提高末端电压质量,特别适用于农村电网改造,2.5.3电气设备的绝缘耐热等级绝缘耐热等级是指电气设备所用绝缘材料的耐热等级,分Y、A、E、B、F、H、C级。各级的允许极限温度如下表。绝缘的温度等级Y级A级E级B级F级H级C级最高允许温度(℃)90105120130155180180以上所谓允许极限温度是指电机绝缘材料的允许最高工作温度,它反应绝缘材料的耐热性能。绝缘耐热等级为B级的绝缘材料,主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。第4页共32页第3页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共32页根据经验,A级材料在105℃、B级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在15~20年。如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短。所以电气设备在运行中,温度是寿命的主要因素之一。2.5.5电器的外壳防护等级(1)电器外壳防护有以下两种型式:第一种型式防止人体接触及(或)接近壳内带电部分和触及壳内的运动部件(光滑的转轴和类似部件等...
