轮扣式支模架施工方案(图文)(DOC77页)VIP免费

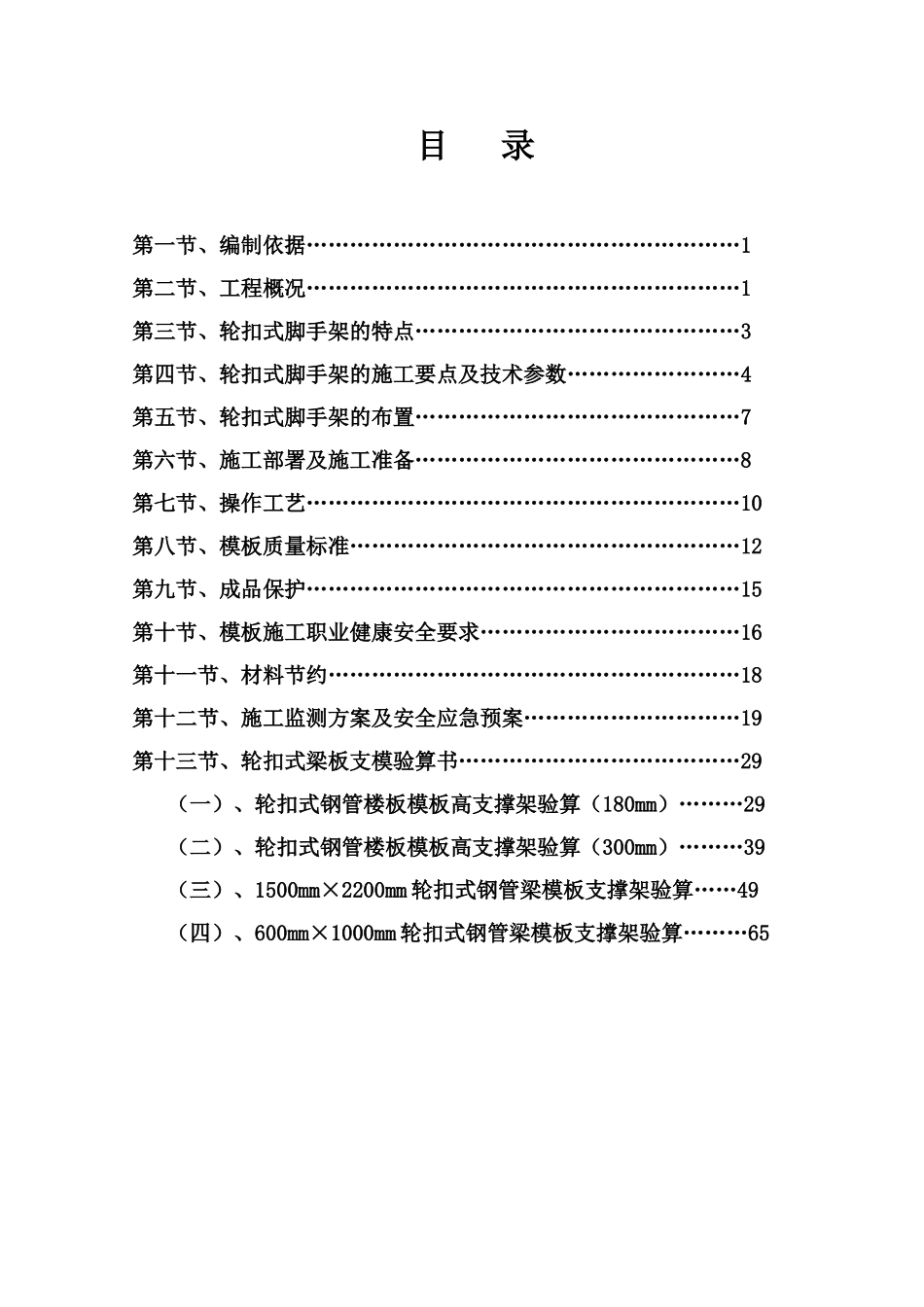

目录第一节、编制依据……………………………………………………1第二节、工程概况……………………………………………………1第三节、轮扣式脚手架的特点………………………………………3第四节、轮扣式脚手架的施工要点及技术参数……………………4第五节、轮扣式脚手架的布置………………………………………7第六节、施工部署及施工准备………………………………………8第七节、操作工艺……………………………………………………10第八节、模板质量标准………………………………………………12第九节、成品保护……………………………………………………15第十节、模板施工职业健康安全要求………………………………16第十一节、材料节约…………………………………………………18第十二节、施工监测方案及安全应急预案…………………………19第十三节、轮扣式梁板支模验算书…………………………………29（一）、轮扣式钢管楼板模板高支撑架验算（180mm）………29（二）、轮扣式钢管楼板模板高支撑架验算（300mm）………39（三）、1500mm×2200mm轮扣式钢管梁模板支撑架验算……49（四）、600mm×1000mm轮扣式钢管梁模板支撑架验算………65第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页第一节、编制依据模板工程的施工质量是对整个砼工程质量，对下道工序的施工有直接的影响。因此，合理选用模板体系，做好模板接缝和细部处理，严格执行“三检制”，保证模板的施工质量，确保主体结构达到合同标准。本工程高支模计算依据为XXXXXXX设计有限公司设计的《XXXXX》建筑及结构图纸，及以下标准、规范：1、《广东省建设工程高支撑模板系统施工安全管理办法》2、《建筑施工安全检查标准》（JGJ59-2011）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）4、《混凝土结构设计规范》（GB50010—2010）5、《混凝土结构工程施工质量验收规范》（GB50204-2011）6、《建筑工程施工质量验收统一标准》（GB50300-2011）7、《建筑施工模板安全技术规范》（JGJ162-2008）8、《施工现场临时用电安全技术规范》（JGJ46-2005）9、《建筑结构荷载规范》（GB50009-2012）第二节、工程概况2.1工程简介工程名称：XXXXXX工程地址：XXXXXXXXXXXXX建设单位：XXXXXXXXXXXXX设计单位：XXXXXXXXXXX监理单位：XXXXXXXXXXX施工单位：XXXXXXXXX2.2建筑概况第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页XXXX广场位于XXXXXXX大道西三路，由XXXXX地产开发有限公司（下称业主）兴建。本项目地下2层，地上分为C-1#～C-2#与C-3#～C-4#住宅楼（29/26层含2层裙楼）及酒店、办公楼（23层含4层裙楼）三大栋，建筑面积分为：地下室总建筑面积约31284平方；C-1#～C-2#与C-3#～C-4#住宅楼总建筑面积约68009.5平方；酒店、办公楼总建筑面积约54739.6平方。本工程设计标高±0.00相当于绝对标高：11.80m（黄海高程），地下二层一部分为甲类核六级、常六级人防工程，战时为二等人员掩蔽所，平时为自行车库；建筑耐火等级地上、地下均为一级，设计使用50年，抗震设防烈度为七度，建筑结构类型为框架—剪力墙结构。2.2.1、建筑层高：（1）、地下室：其中负一层层高6.40m,负二层层高4.80m。（2）、C-1#～C-2#栋：首层层高6.55m；二层层高5.0m；三层（架空层）层高4.5m；四～屋面层层高3.0m。（3）、C-3#～C-4#栋：首层层高6.55m；二层层高5.0m；三层层高4.5m；四～屋面层层高3.0m。（4）、酒店、办公楼：首层层高6.0m；二～十一层层高5.0m；十二～二十二层层高3.5m；屋面层层高4.0m。2.2.2、柱、梁、板尺寸：（1）、柱子截面：矩形柱截面尺寸为1200mm×1500mm、1400mm×1400mm、1200mm×1200mm、1100mm×1100mm、1000mm×1200mm、900mm×900mm、800mm×800mm、600mm×600mm。（2）、主梁截面：350×800、300×3000、400×2000、500×1900、600×1000、600×2600、1100×2000、1200×2000、1500×2200最大夸度为11.6m。（3）、板厚：地下室顶面板：160、180、300；楼层板：100、120、150、160；屋面板120。第三节、轮扣式脚手架的特点轮扣...
