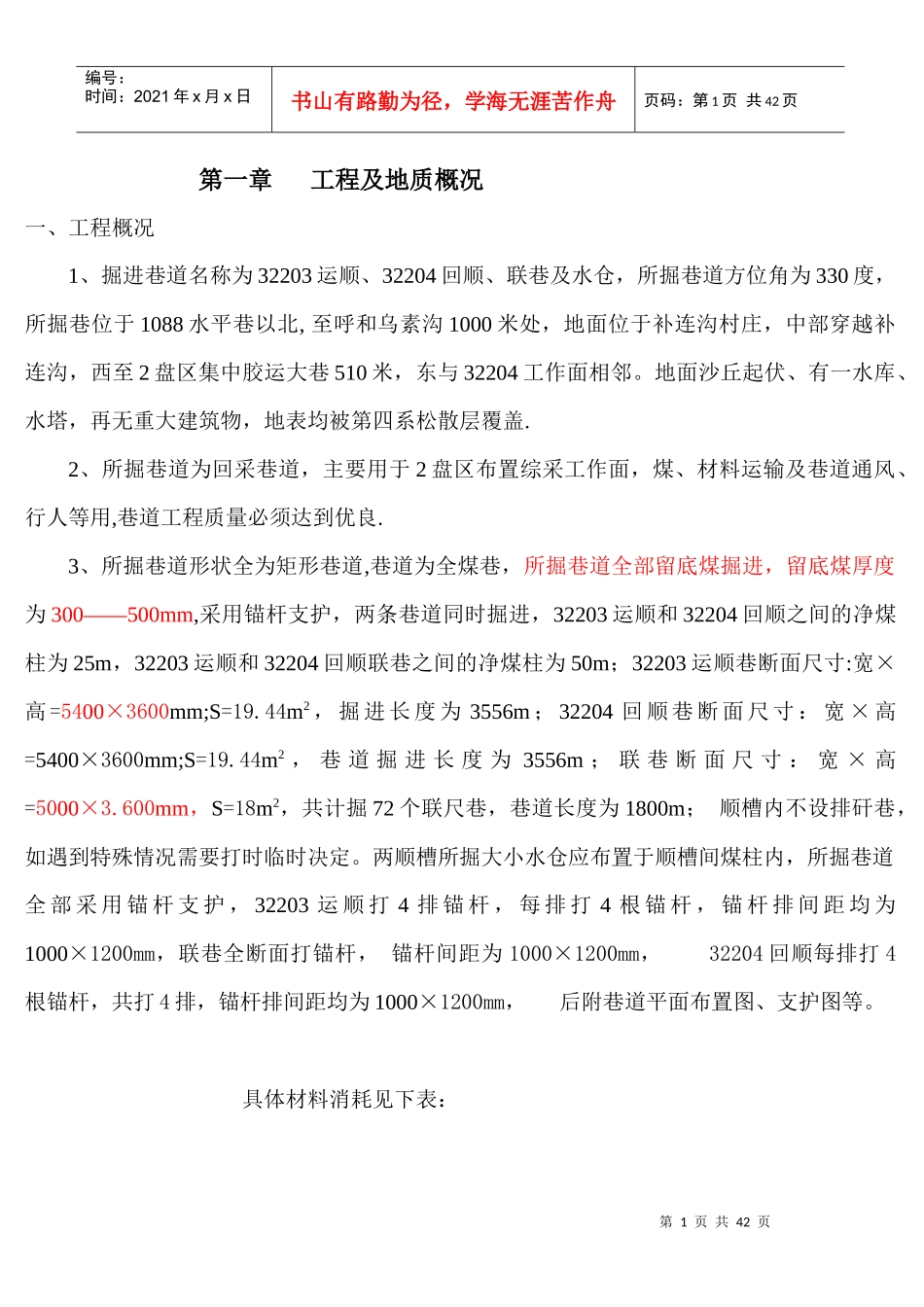

补连塔矿连采作业规程_第1页
1/42

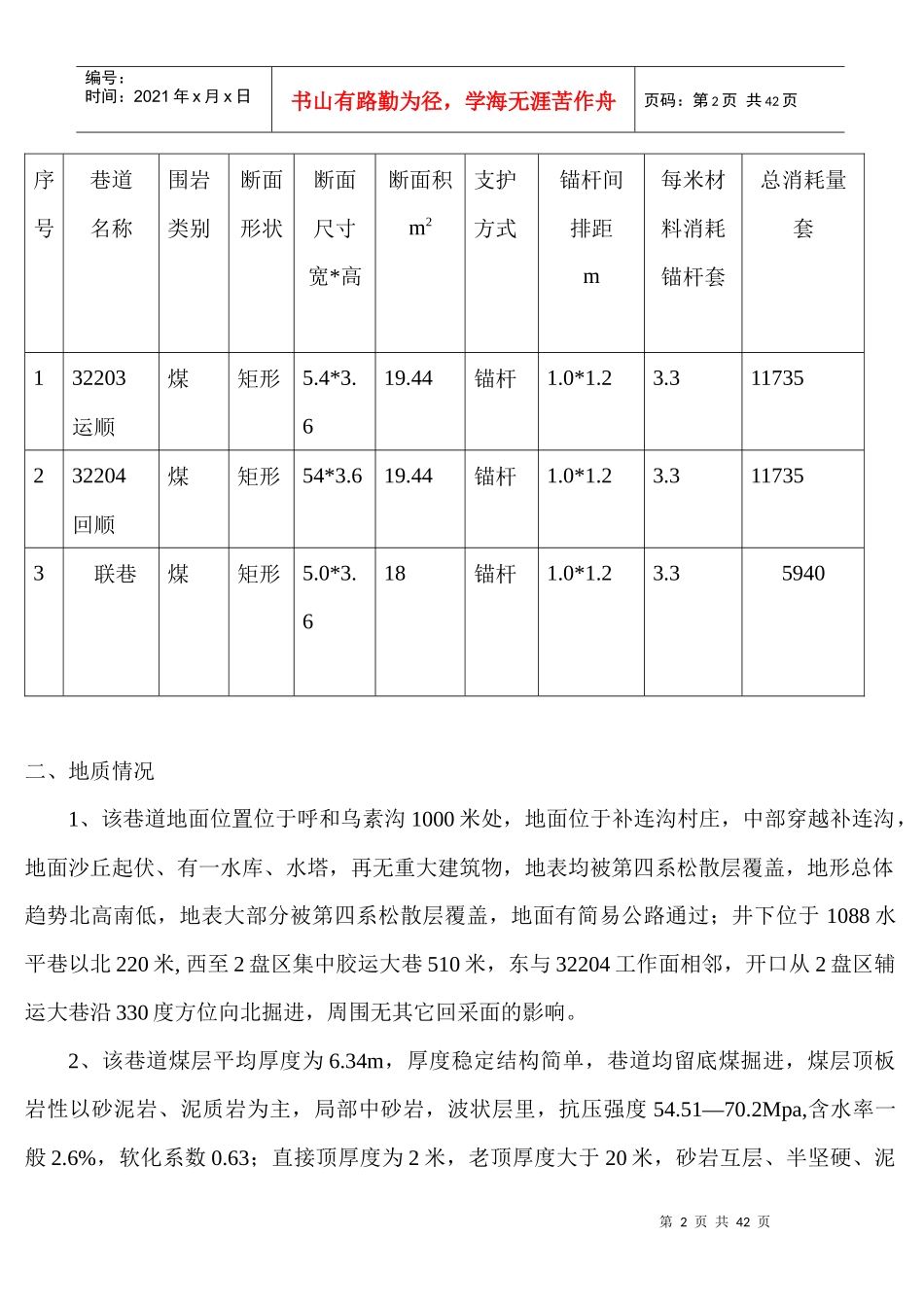

补连塔矿连采作业规程_第2页
2/42

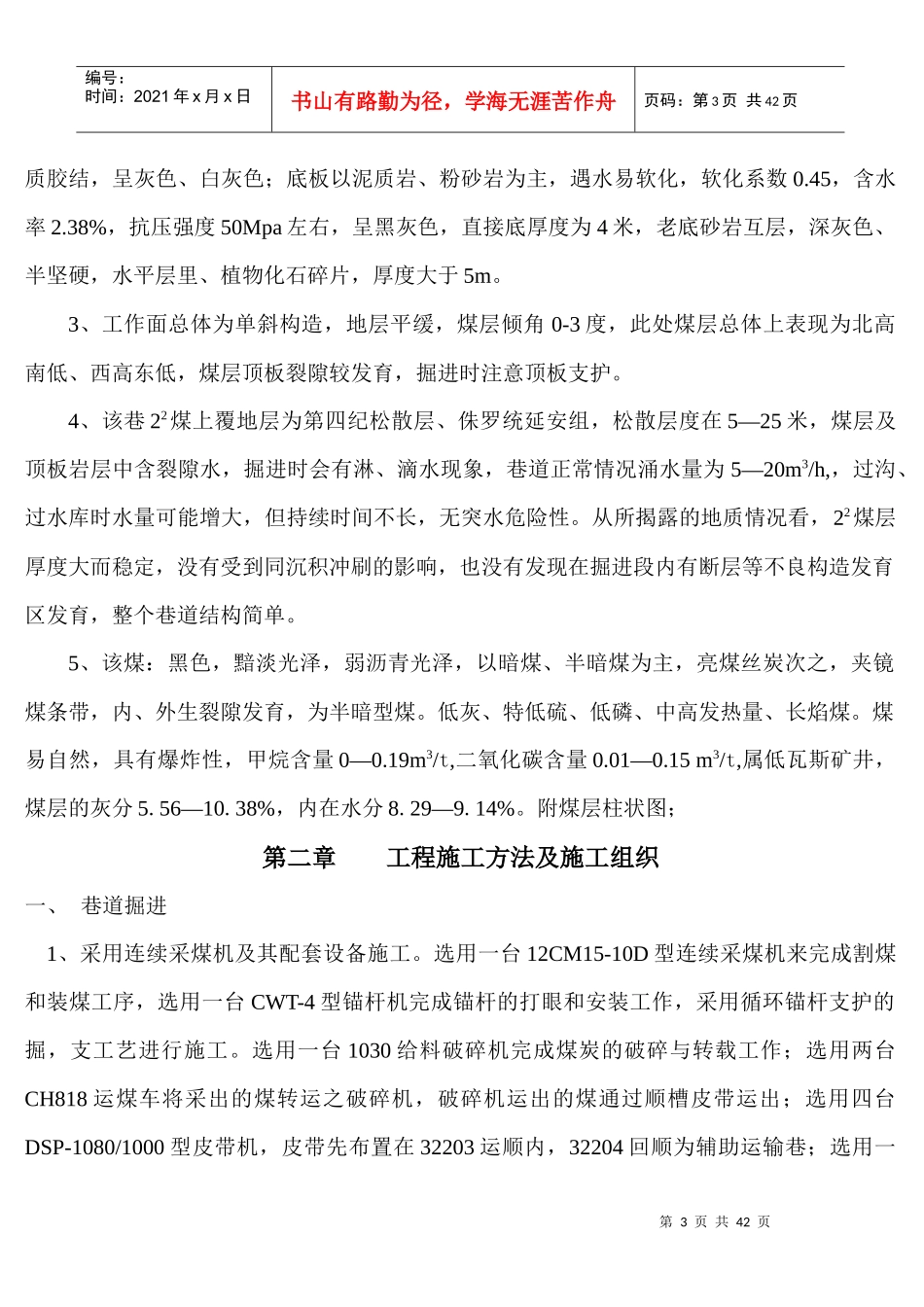

补连塔矿连采作业规程_第3页
3/42
第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页第一章工程及地质概况一、工程概况1、掘进巷道名称为32203运顺、32204回顺、联巷及水仓,所掘巷道方位角为330度,所掘巷位于1088水平巷以北,至呼和乌素沟1000米处,地面位于补连沟村庄,中部穿越补连沟,西至2盘区集中胶运大巷510米,东与32204工作面相邻。地面沙丘起伏、有一水库、水塔,再无重大建筑物,地表均被第四系松散层覆盖.2、所掘巷道为回采巷道,主要用于2盘区布置综采工作面,煤、材料运输及巷道通风、行人等用,巷道工程质量必须达到优良.3、所掘巷道形状全为矩形巷道,巷道为全煤巷,所掘巷道全部留底煤掘进,留底煤厚度为300——500mm,采用锚杆支护,两条巷道同时掘进,32203运顺和32204回顺之间的净煤柱为25m,32203运顺和32204回顺联巷之间的净煤柱为50m;32203运顺巷断面尺寸:宽×高=5400×3600mm;S=19.44m2,掘进长度为3556m;32204回顺巷断面尺寸:宽×高=5400×3600mm;S=19.44m2,巷道掘进长度为3556m;联巷断面尺寸:宽×高=5000×3.600mm,S=18m2,共计掘72个联尺巷,巷道长度为1800m;顺槽内不设排矸巷,如遇到特殊情况需要打时临时决定。两顺槽所掘大小水仓应布置于顺槽间煤柱内,所掘巷道全部采用锚杆支护,32203运顺打4排锚杆,每排打4根锚杆,锚杆排间距均为1000×1200mm,联巷全断面打锚杆,锚杆间距为1000×1200mm,32204回顺每排打4根锚杆,共打4排,锚杆排间距均为1000×1200mm,后附巷道平面布置图、支护图等。具体材料消耗见下表:第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页序号巷道名称围岩类别断面形状断面尺寸宽*高断面积m2支护方式锚杆间排距m每米材料消耗锚杆套总消耗量套132203运顺煤矩形5.4*3.619.44锚杆1.0*1.23.311735232204回顺煤矩形54*3.619.44锚杆1.0*1.23.3117353联巷煤矩形5.0*3.618锚杆1.0*1.23.35940二、地质情况1、该巷道地面位置位于呼和乌素沟1000米处,地面位于补连沟村庄,中部穿越补连沟,地面沙丘起伏、有一水库、水塔,再无重大建筑物,地表均被第四系松散层覆盖,地形总体趋势北高南低,地表大部分被第四系松散层覆盖,地面有简易公路通过;井下位于1088水平巷以北220米,西至2盘区集中胶运大巷510米,东与32204工作面相邻,开口从2盘区辅运大巷沿330度方位向北掘进,周围无其它回采面的影响。2、该巷道煤层平均厚度为6.34m,厚度稳定结构简单,巷道均留底煤掘进,煤层顶板岩性以砂泥岩、泥质岩为主,局部中砂岩,波状层里,抗压强度54.51—70.2Mpa,含水率一般2.6%,软化系数0.63;直接顶厚度为2米,老顶厚度大于20米,砂岩互层、半坚硬、泥第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页质胶结,呈灰色、白灰色;底板以泥质岩、粉砂岩为主,遇水易软化,软化系数0.45,含水率2.38%,抗压强度50Mpa左右,呈黑灰色,直接底厚度为4米,老底砂岩互层,深灰色、半坚硬,水平层里、植物化石碎片,厚度大于5m。3、工作面总体为单斜构造,地层平缓,煤层倾角0-3度,此处煤层总体上表现为北高南低、西高东低,煤层顶板裂隙较发育,掘进时注意顶板支护。4、该巷22煤上覆地层为第四纪松散层、侏罗统延安组,松散层度在5—25米,煤层及顶板岩层中含裂隙水,掘进时会有淋、滴水现象,巷道正常情况涌水量为5—20m3/h,,过沟、过水库时水量可能增大,但持续时间不长,无突水危险性。从所揭露的地质情况看,22煤层厚度大而稳定,没有受到同沉积冲刷的影响,也没有发现在掘进段内有断层等不良构造发育区发育,整个巷道结构简单。5、该煤:黑色,黯淡光泽,弱沥青光泽,以暗煤、半暗煤为主,亮煤丝炭次之,夹镜煤条带,内、外生裂隙发育,为半暗型煤。低灰、特低硫、低磷、中高发热量、长焰煤。煤易自然,具有爆炸性,甲烷含量0—0.19m3/t,二氧化碳含量0.01—0.15m3/t,属低瓦斯矿井,煤层的灰分5.56—10.38%,内在水分8.29—9.14%。附煤层柱状图;第二章工程施工方法及施工组织一、巷道掘进1、采用连续采煤机及其配套设备施工。选用一台12CM...
