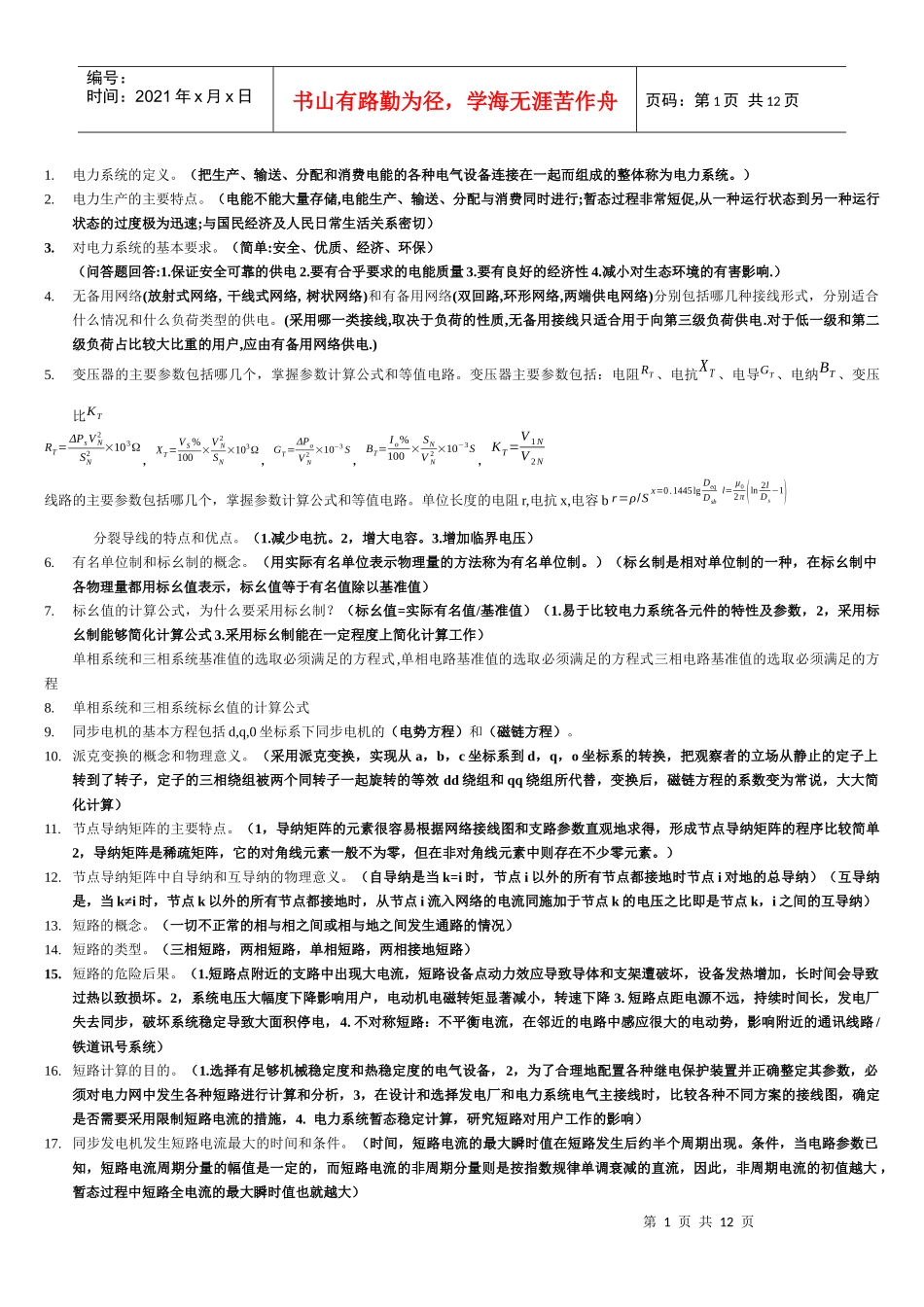

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页1.电力系统的定义。（把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。）2.电力生产的主要特点。（电能不能大量存储,电能生产、输送、分配与消费同时进行;暂态过程非常短促,从一种运行状态到另一种运行状态的过度极为迅速;与国民经济及人民日常生活关系密切）3.对电力系统的基本要求。（简单:安全、优质、经济、环保）（问答题回答:1.保证安全可靠的供电2.要有合乎要求的电能质量3.要有良好的经济性4.减小对生态环境的有害影响.）4.无备用网络(放射式网络,干线式网络,树状网络)和有备用网络(双回路,环形网络,两端供电网络)分别包括哪几种接线形式，分别适合什么情况和什么负荷类型的供电。(采用哪一类接线,取决于负荷的性质,无备用接线只适合用于向第三级负荷供电.对于低一级和第二级负荷占比较大比重的用户,应由有备用网络供电.)5.变压器的主要参数包括哪几个，掌握参数计算公式和等值电路。变压器主要参数包括：电阻RT、电抗XT、电导GT、电纳BT、变压比KTRT=ΔPsVN2SN2×103Ω，XT=VS%100×VN2SN×103Ω，GT=ΔPoVN2×10−3S，BT=Io%100×SNVN2×10−3S，KT=V1NV2N线路的主要参数包括哪几个，掌握参数计算公式和等值电路。单位长度的电阻r,电抗x,电容br=ρ/Sx=0.1445lgDeqDsbl=μ02π(ln2lDs−1)分裂导线的特点和优点。（1.减少电抗。2，增大电容。3.增加临界电压）6.有名单位制和标幺制的概念。（用实际有名单位表示物理量的方法称为有名单位制。）（标幺制是相对单位制的一种，在标幺制中各物理量都用标幺值表示，标幺值等于有名值除以基准值）7.标幺值的计算公式，为什么要采用标幺制？（标幺值=实际有名值/基准值）（1.易于比较电力系统各元件的特性及参数，2，采用标幺制能够简化计算公式3.采用标幺制能在一定程度上简化计算工作）单相系统和三相系统基准值的选取必须满足的方程式,单相电路基准值的选取必须满足的方程式三相电路基准值的选取必须满足的方程8.单相系统和三相系统标幺值的计算公式9.同步电机的基本方程包括d,q,0坐标系下同步电机的（电势方程）和（磁链方程）。10.派克变换的概念和物理意义。（采用派克变换，实现从a，b，c坐标系到d，q，o坐标系的转换，把观察者的立场从静止的定子上转到了转子，定子的三相绕组被两个同转子一起旋转的等效dd绕组和qq绕组所代替，变换后，磁链方程的系数变为常说，大大简化计算）11.节点导纳矩阵的主要特点。（1，导纳矩阵的元素很容易根据网络接线图和支路参数直观地求得，形成节点导纳矩阵的程序比较简单2，导纳矩阵是稀疏矩阵，它的对角线元素一般不为零，但在非对角线元素中则存在不少零元素。）12.节点导纳矩阵中自导纳和互导纳的物理意义。（自导纳是当k=i时，节点i以外的所有节点都接地时节点i对地的总导纳）（互导纳是，当k≠i时，节点k以外的所有节点都接地时，从节点i流入网络的电流同施加于节点k的电压之比即是节点k，i之间的互导纳）13.短路的概念。（一切不正常的相与相之间或相与地之间发生通路的情况）14.短路的类型。（三相短路，两相短路，单相短路，两相接地短路）15.短路的危险后果。（1.短路点附近的支路中出现大电流，短路设备点动力效应导致导体和支架遭破坏，设备发热增加，长时间会导致过热以致损坏。2，系统电压大幅度下降影响用户，电动机电磁转矩显著减小，转速下降3.短路点距电源不远，持续时间长，发电厂失去同步，破坏系统稳定导致大面积停电，4.不对称短路：不平衡电流，在邻近的电路中感应很大的电动势，影响附近的通讯线路/铁道讯号系统）16.短路计算的目的。（1.选择有足够机械稳定度和热稳定度的电气设备，2，为了合理地配置各种继电保护装置并正确整定其参数，必须对电力网中发生各种短路进行计算和分析，3，在设计和选择发电厂和电力系统电气主接线时，比较各种不同方案的接线图，确定是否需要采用限制短路电流的措施，4.电力系统暂态稳定计算，研究短路对用户工作的影响）17.同步发电机发生短路电流最大的时间和条件。（时间，短路电流的最大瞬时值在短路发生后...
