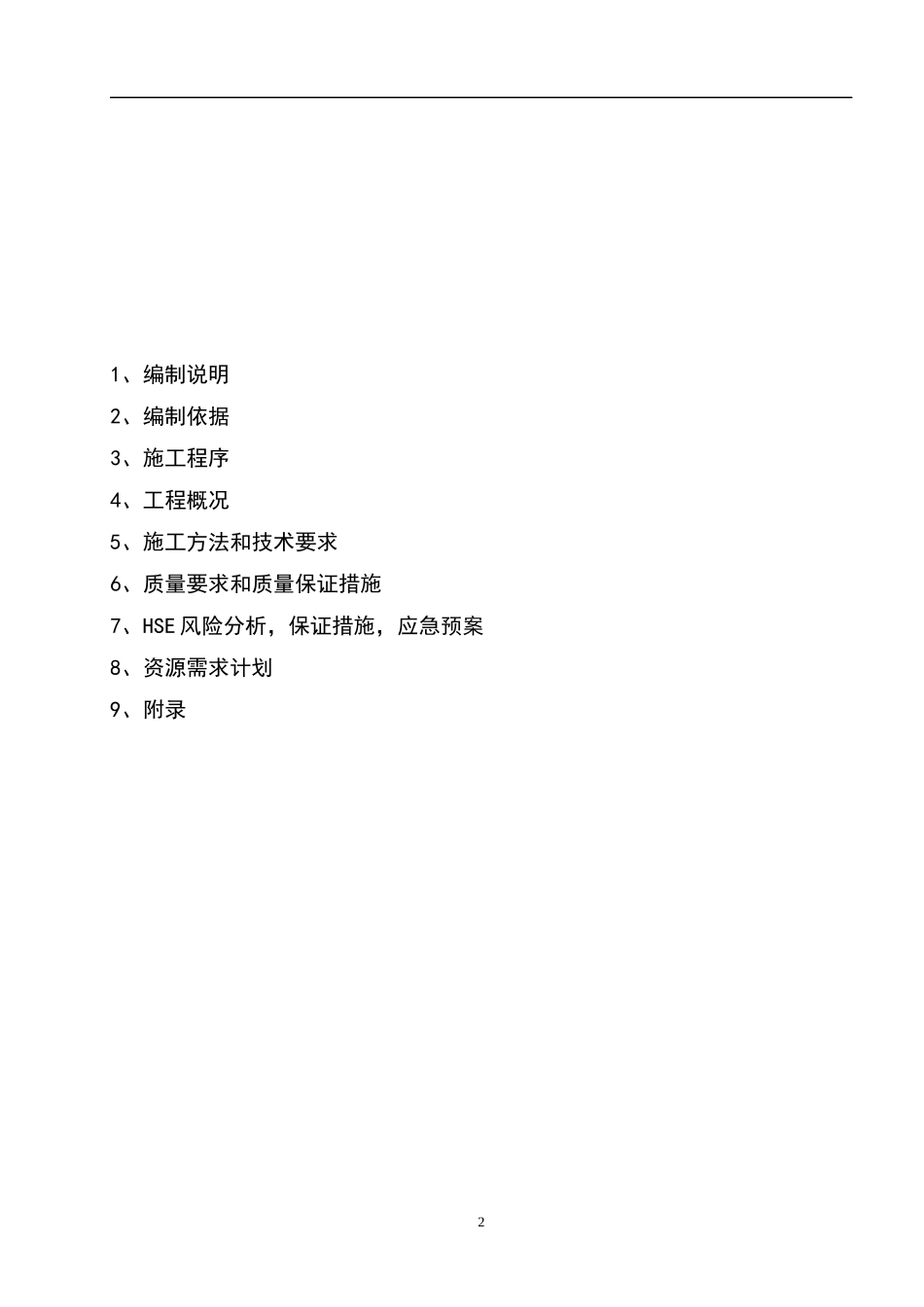

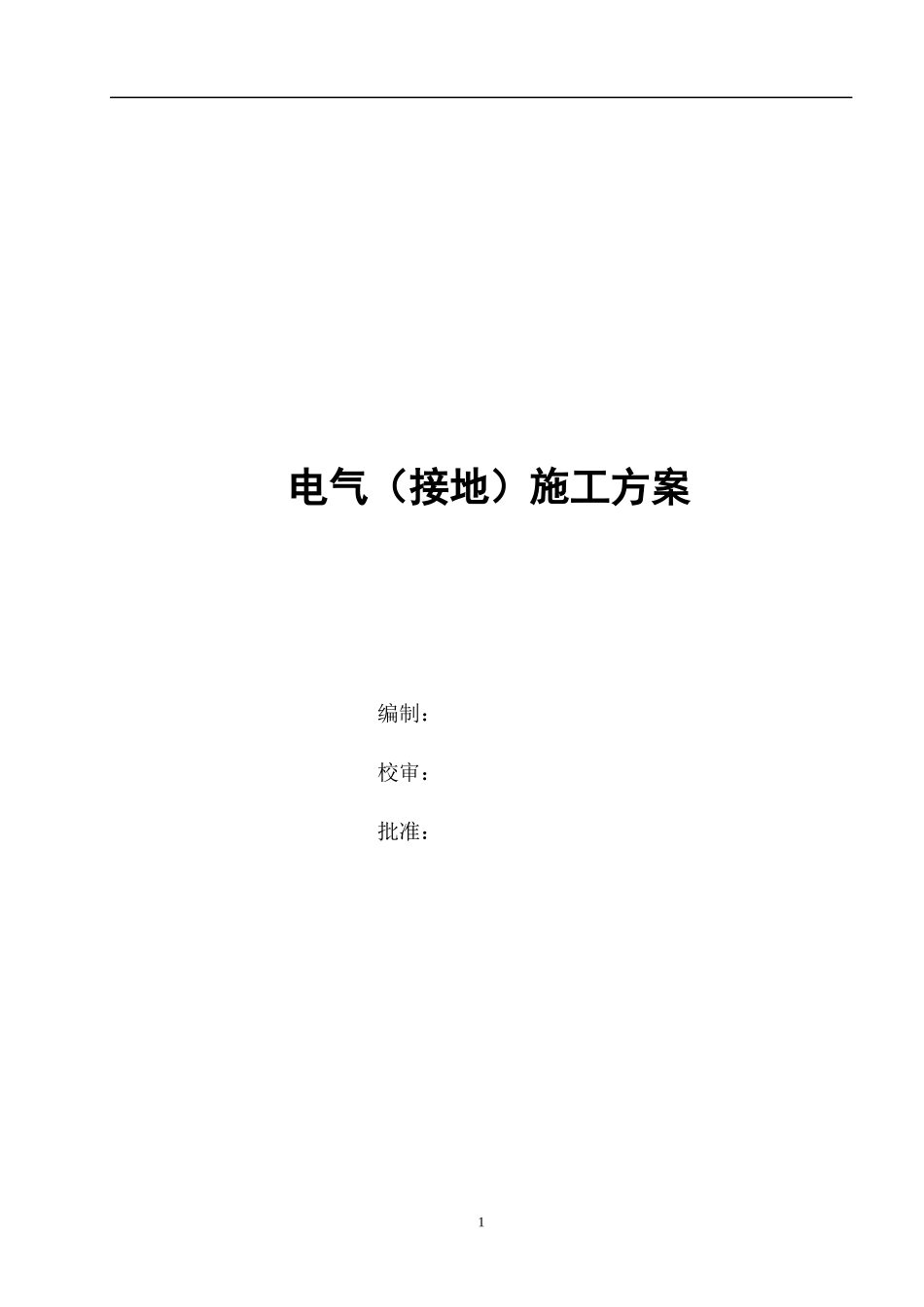

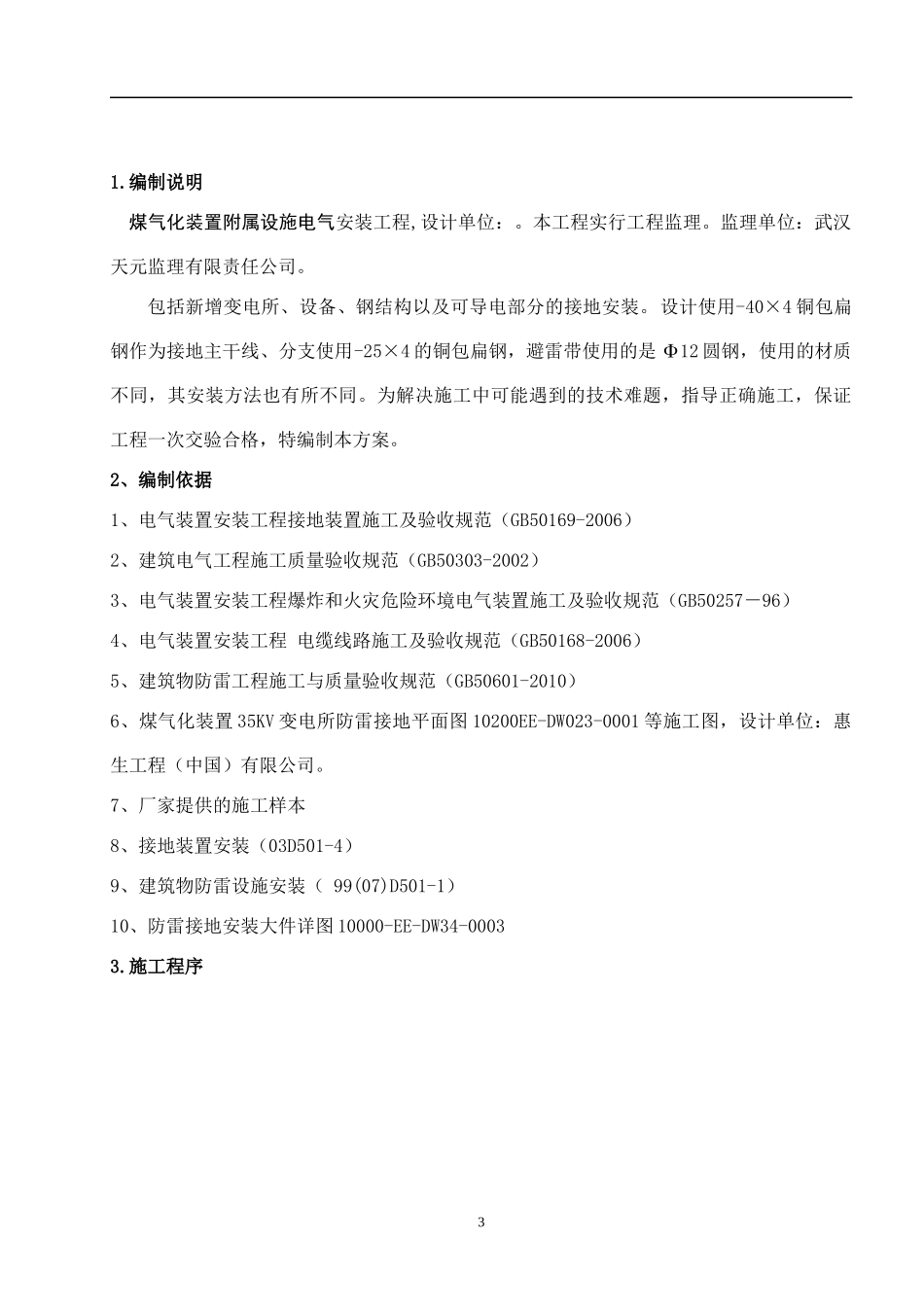

电气（接地）施工方案编制：校审：批准：11、编制说明2、编制依据3、施工程序4、工程概况5、施工方法和技术要求6、质量要求和质量保证措施7、HSE风险分析，保证措施，应急预案8、资源需求计划9、附录21.编制说明煤气化装置附属设施电气安装工程,设计单位：。本工程实行工程监理。监理单位：武汉天元监理有限责任公司。包括新增变电所、设备、钢结构以及可导电部分的接地安装。设计使用-40×4铜包扁钢作为接地主干线、分支使用-25×4的铜包扁钢，避雷带使用的是Φ12圆钢，使用的材质不同，其安装方法也有所不同。为解决施工中可能遇到的技术难题，指导正确施工，保证工程一次交验合格，特编制本方案。2、编制依据1、电气装置安装工程接地装置施工及验收规范（GB50169-2006）2、建筑电气工程施工质量验收规范（GB50303-2002）3、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB50257－96）4、电气装置安装工程电缆线路施工及验收规范（GB50168-2006）5、建筑物防雷工程施工与质量验收规范（GB50601-2010）6、煤气化装置35KV变电所防雷接地平面图10200EE-DW023-0001等施工图，设计单位：惠生工程（中国）有限公司。7、厂家提供的施工样本8、接地装置安装（03D501-4）9、建筑物防雷设施安装（99(07)D501-1）10、防雷接地安装大件详图10000-EE-DW34-00033.施工程序3填报隐蔽工程记录并报验完工4接地扁钢连接接地扁钢敷设挖接地沟槽接地电阻测试定位放线分层填土夯实应增打接地极4.工程概况煤气化装置电气接地安装工程包括新增变电所、压缩机厂房，设备、钢结构以及可导电部分的接地安装，接地系统工作量大。5.施工方法与技术要求1、接地装置所用材料为铜包扁钢接地线。接地线规格：装置区接地主干线采用-40×4铜包扁钢，接地支线采用-25×4，避雷带采用Φ12的镀锌圆钢，接地线与预埋钢板之间的连接采用热熔焊，明配接地线间的连接采用连接卡连接，连接处均应做防腐处理。2、各个用电设备的保护接地线采用软铜导线，接至设备外壳上的接地线规格如下：1)接地干线采用-40×4铜包扁钢，埋地是需穿DN50的硬PVC保护管，非金属设备外壳接地支线采用-25×4铜包扁钢，电气设备采用BVR-0.45／0.75型绝缘黄／绿软铜导线，埋地时须穿DN25的PVC硬管，导线截面积如下：操作柱6mm2配电箱，检修电源箱，控制箱和电控柜25mm25.5KW∠电动机功率≤15KW16mm2变压器，高压开关柜70mm2电动机≥100KW70mm23、装置区外接地装置深埋为地坪（整平后）下0.8米，装置区内接地深埋为地坪（整平后）下0.5米，接地铜排中心距所在地坪0.3米。4、电缆桥架需要用厂家提供的联接片连接，电缆桥架在进入厂房处，应进行接地，每层电缆桥架每隔30米采用70mm2黄／绿软铜导线与接地干线连接5、保护接地的干线、各种输送管道和类似金属部件、平台、楼梯金属扶手、压形钢板防风墙、雨棚、所有钢平台及围栏等可导电体均做等电位连接。电气设备的金属外壳、支架、设备基础槽钢、工艺设备、管道，靠近配电装置的金属门和金属遮拦，电缆桥架及其支架均可靠接地。保护接地、工作接地、防雷接地及防静电接地系统连成一体，构成联合接地系统。6、接地线应防止发生机械损伤和化学腐蚀，在与道路或管道等交叉及其它可能使接地装5置遭受损伤处均安装高强度PVC管加以保护，接地线在穿过墙壁、楼板和地坪处加装高强度PVC。7、避雷带利用柱内主筋作引下线，各引下线均应与钢梁和岩棉夹心板屋面可靠连接，并与基础内用作接地的钢筋网可靠连接，接地干线经预埋钢板与柱内作为接地引下线的主筋相连。避雷带采用Φ12圆钢，地上部分采用压接端子与接地体连接。8、接地支线在不同的两点及以上与接地网相连接。每个接地装置的接地线以单独的接地线与接地干线相连，不得在一条接地线中串接几个需要接地的电气装置。9、接地装置施工时可根据现场实际情况作适当调整，电气专业必须与土建及地下管网施工密切配合。10、正常情况下不带电的电气设备金属外壳均应需可靠接地。11、电气专业必须与土建及地下管网施工密切配合，接地线的位置可根据现场的实际情况作适当调整。12、接地线敷设完后的土沟其回填土内不应夹杂有石块和建筑垃圾等，外取的...
