电气动系统实验VIP免费

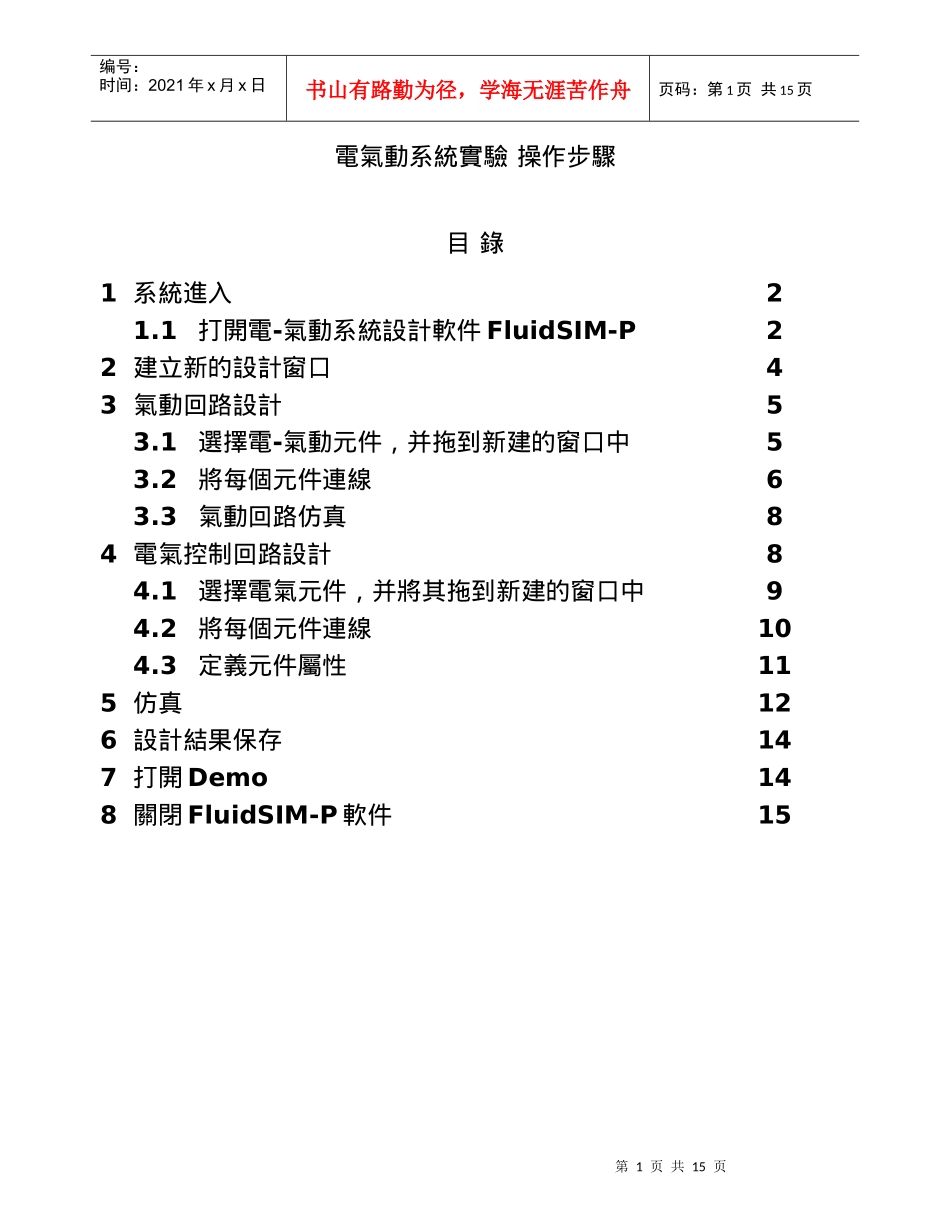

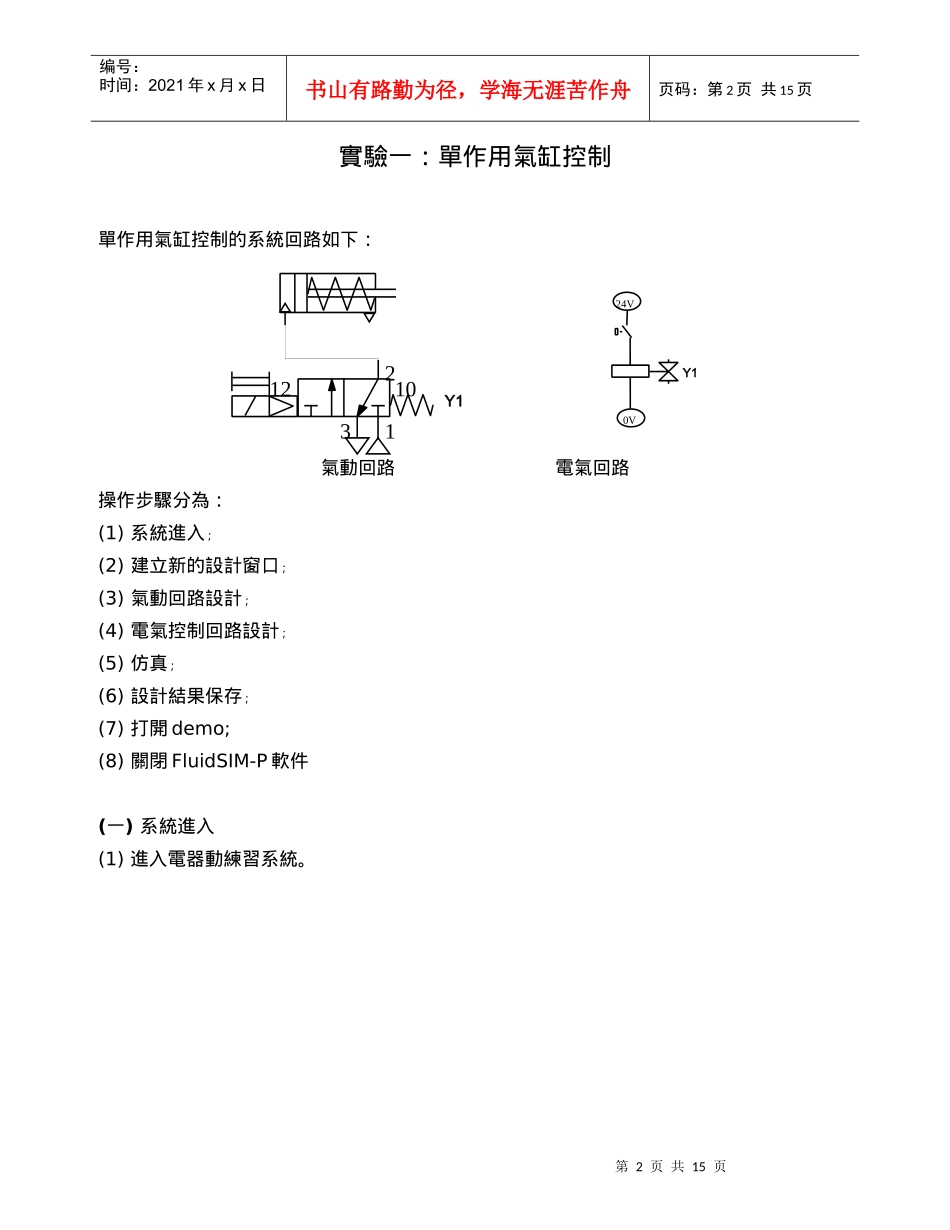

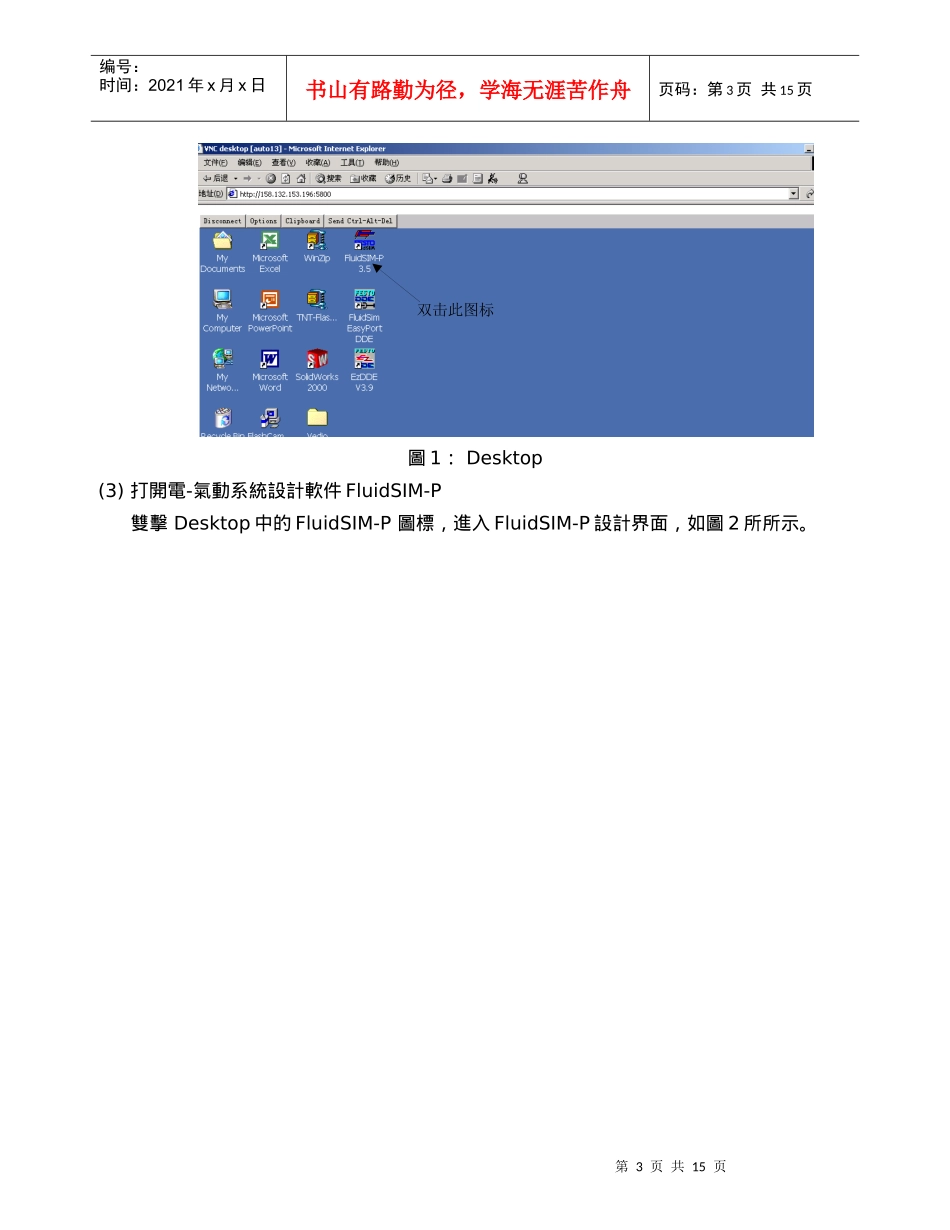

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页電氣動系統實驗操作步驟目錄1系統進入1.1打開電-氣動系統設計軟件FluidSIM-P2建立新的設計窗口3氣動回路設計3.1選擇電-氣動元件，并拖到新建的窗口中3.2將每個元件連線3.3氣動回路仿真4電氣控制回路設計4.1選擇電氣元件，并將其拖到新建的窗口中4.2將每個元件連線4.3定義元件屬性5仿真6設計結果保存7打開Demo8關閉FluidSIM-P軟件224556889101112141415第2页共15页第1页共15页1231210Y10V24VY1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页實驗一：單作用氣缸控制單作用氣缸控制的系統回路如下：氣動回路電氣回路操作步驟分為：(1)系統進入﹔(2)建立新的設計窗口﹔(3)氣動回路設計﹔(4)電氣控制回路設計﹔(5)仿真﹔(6)設計結果保存﹔(7)打開demo;(8)關閉FluidSIM-P軟件(一)系統進入(1)進入電器動練習系統。第3页共15页第2页共15页双击此图标编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页圖1：Desktop(3)打開電-氣動系統設計軟件FluidSIM-P雙擊Desktop中的FluidSIM-P圖標，進入FluidSIM-P設計界面，如圖2所所示。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页圖2：FluidSIM-P設計界面在此設計環境下，就可以進行電-氣回路設計了。可以打開已經設計好的或還沒有完成的系統，也可以新建立一個新的設計。(二)建立新的設計窗口(1)在FluidSIM-P“”“”的文件菜單中選擇新建，彈出一窗口。(2)““”在元件庫菜單中選擇Training”,彈出一元件庫窗口。FluidSIM-P軟件中提供了非常全面的元件庫(見圖2)，同時也提供了用戶定義自己的元件庫的功能。在這里，為了方便使用，我們事先定義好了一個元件庫：Training。Training中包括了我們本次實驗需要的一些元件符號。新的設計窗口如圖3所示。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页圖3：新的設計窗口在此窗口下，開始設計單作用氣缸控制回路。包括兩部分：氣動回路設計和電氣控制回路設計。(三)氣動回路設計氣動回路設計包括三個步驟：(1)選擇電-氣動元件，并將其拖到新建的窗口中﹔(2)將每個元件連線﹔(3)氣動回路仿真。(1)選擇電-氣動元件，并拖到新建的窗口中。(a)該實驗需要的元件符號有：帶彈簧復位的單作用氣缸，單電控二位三通電磁閥，氣源。請先在Training元件庫中找到相應元件符號。(b)將元件符號拖到新建的窗口中。在請先在Training元件庫中找到相應元件符號，并點擊鼠標選中，按住鼠標將該元件符號拖到新建窗口中的適當位置，然后釋放鼠標。(c)按圖4新建窗口中的三個元件符號的位置分別將帶彈簧復位的單作用氣缸，單電控二位三通電磁閥，氣源拖進新建窗口中。第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页圖4：選擇電-氣動元件，并拖到新建的窗口中(2)將每個元件連線只有將元件之間用連線連接起來，才能構成一個完整的氣動回路。請注意新建窗口中的元件符號，可以看到在每個元件符號上都有一個或多個小圓圈，該圓圈就是連線用的接頭。各個元件符號的連線順序需要根據氣信號的流動方向。在本實驗中，需要將氣源和電磁閥連接，將電磁閥與氣缸連接。連線方法(以氣源和電磁閥連接為例)：將鼠標指向氣源的小圓圈上，圓圈會變綠色，并且出現十字圓圈，表明你已經選中了該接頭(見圖5)。在此狀態下，按住鼠標，并拖動鼠標至電磁閥的進氣口接頭(電磁閥下方的小圓圈)上，直到該圓圈變為綠色并釋放鼠標，這樣，連線成功(見圖6)。按照上述方法連接電磁閥和氣缸(注意，電磁閥的接口為上方的出氣口接頭)，如圖7所示。第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页圖5：選中接頭小圓圈圖6：連接成功第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页圖7：完整的氣動回路連線(3)氣動回路仿真在氣動回路設計完之后，可以進行仿真。“...
