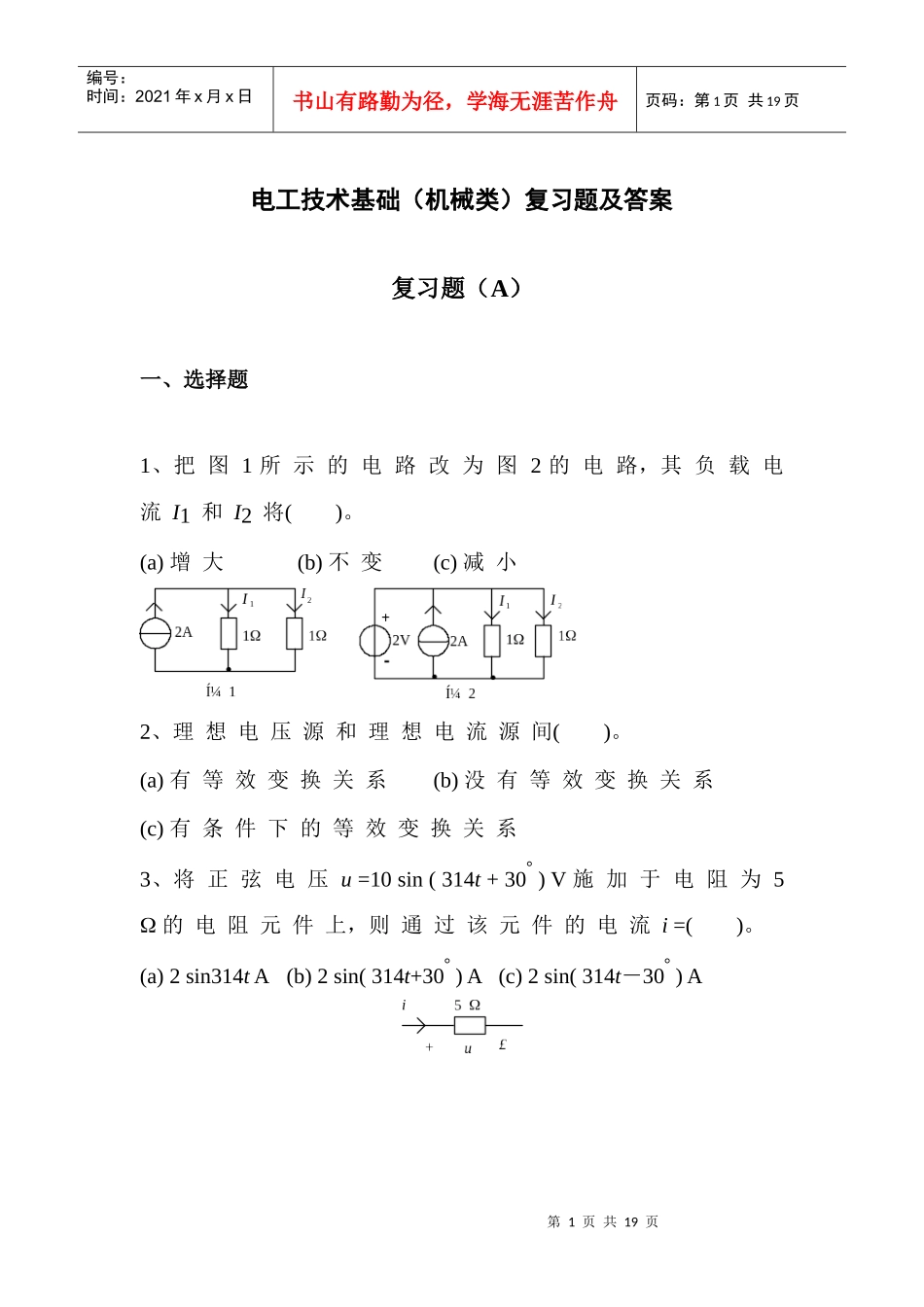

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页电工技术基础（机械类）复习题及答案复习题（A）一、选择题1、把图1所示的电路改为图2的电路，其负载电流I1和I2将()。(a)增大(b)不变(c)减小2、理想电压源和理想电流源间()。(a)有等效变换关系(b)没有等效变换关系(c)有条件下的等效变换关系3、将正弦电压u=10sin(314t+30)V施加于电阻为5的电阻元件上，则通过该元件的电流i=()。(a)2sin314tA(b)2sin(314t+30)A(c)2sin(314t－30)A第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页4、某三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是()。(a)线电流导前相电流30(b)线电流滞后相电流30(c)两者同相5、某三相电路中A，B，C三相的有功功率分别为PA，PB，PC，则该三相电路总有功功率P为()。(a)(b)(c)6、对称星形负载接于三相四线制电源上，如图所示。若电源线电压为380V，当在D点断开时，U1为()。(a)220V(b)380V(c)190V7、交流铁心线圈中的功率损耗来源于()。(a)漏磁通(b)铁心的磁导率u(c)铜损耗和铁损耗第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页8、某单相变压器如图所示，两个原绕组的额定电压均为110V，副绕组额定电压为6.3V，若电源电压为220V，则应将原绕组的()端相连接，其余两端接电源。(a)2和3(b)1和3(c)2和49、图示控制电路的作用是()。(a)按一下SB1，接触器KM通电，并连续运行(b)按住SB1，KM通电，松开SB1，KM断电，只能点动(c)按一下SB2，接触器KM通电，并连续运行。10、在图示电路中，接触器KM1和KM2均已通电动作，此时若按动按钮SB3，则()。(a)接触器KM1和KM2均断电停止运行(b)只有接触器KM1断电停止运行第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页(c)只有接触器KM2断电停止运行二、求图示电路中，US=20V,电压源和电流源发出或吸收的功率值，并说明哪个是电源，哪个是负载?三、各支路电流的正方向如图所示，列写出用支路电流法，求解各未知支路电流时所需要的独立方程。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页四、图示电路中，已知：US1=18V，US2=12V，I=4A。用戴维南定理求电压源US等于多少？五、图示电路中，R=11，L=211mH，C=65F，电源电压u=220sin314tV。求：(1)各元件的瞬时电压，并作相量图(含电流及各电压)；(2)电路的有功功率P及功率因数。六、图所示电路，已知US=10V,R1=20,R2=30,C=1μF。打开开第6页共19页第5页共19页R2C+R1US+uCiC编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页关S前电路已处于稳态，求所示电路在换路后的电容电压uC和电流iC，并画波形图。七、某三相异步电动机，铭牌数据如下：形接法，PN=45kW，UN=380V，nN=980r/min，N=92%，N=0.87，Ist/IN=6.5，Tst/TN=1.8。求：(1)直接起动时的起动转矩及起动电流；(2)采用－方法起动时的起动转矩及起动电流。复习题（B）一、选择题1、图示电路中，当R1增加时，电压U2将()。(a)变大(b)变小(c)不变第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页2、图示电路中，用一个等效电源代替，应该是一个()。(a)2A的理想电流源(b)2V的理想电压源(c)不能代替，仍为原电路3、将正弦电压u=10sin(314t+30)V施加于感抗XL=5的电感元件上，则通过该元件的电流i=()。(a)50sin(314t+90)A(b)2sin(314t+60)A(c)2sin(314t－60)A4、某三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是()。(a)线电流导前相电流30(b)线电流滞后相电流30(c)两者同相第8页共19页第7页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共19页5、对称三相电路的无功功率，式中角为()。(a)线电压与线电流的相位差角(b)负载阻抗的阻抗角(c)负载阻抗的阻抗角与30之和6、某...
