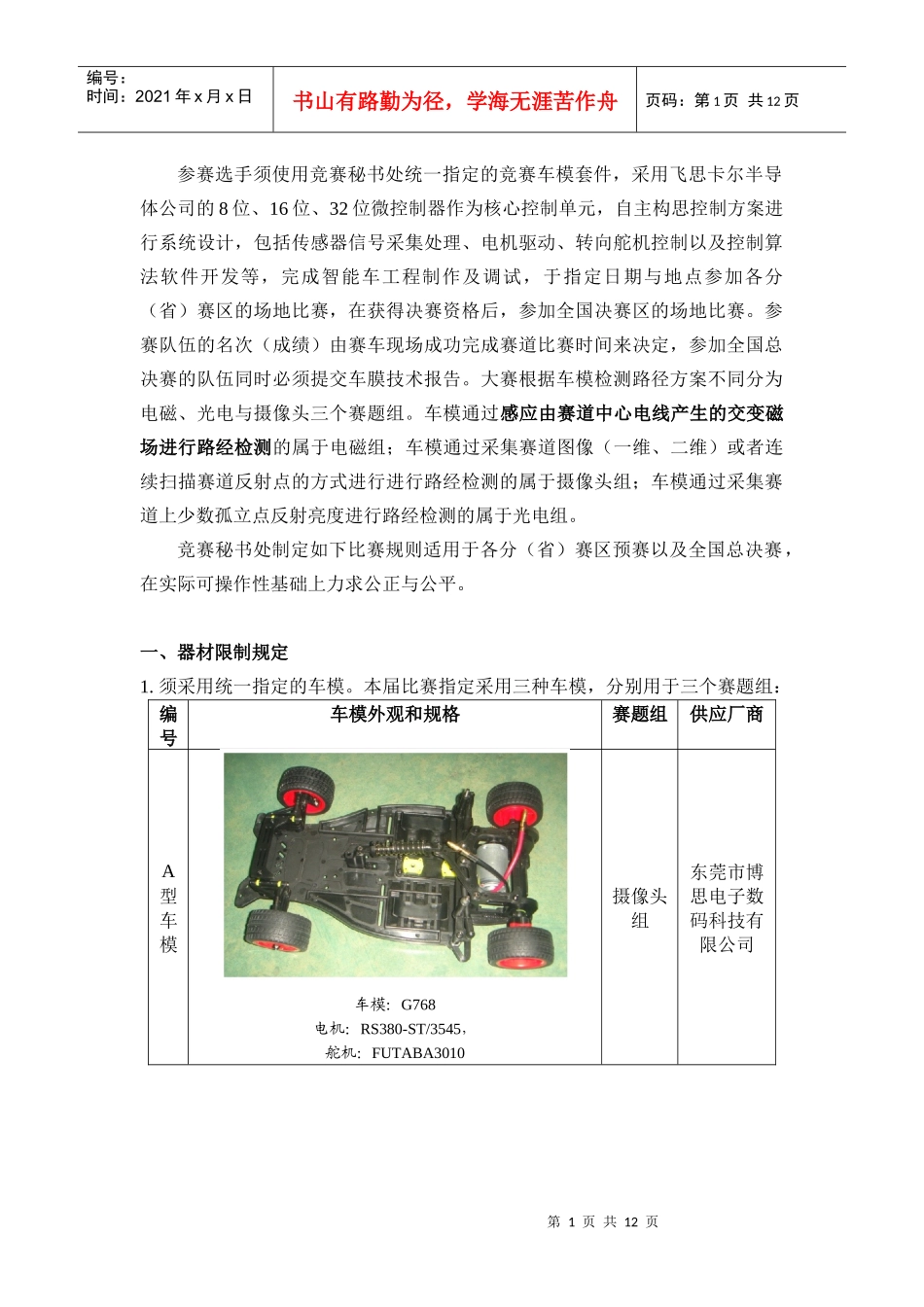

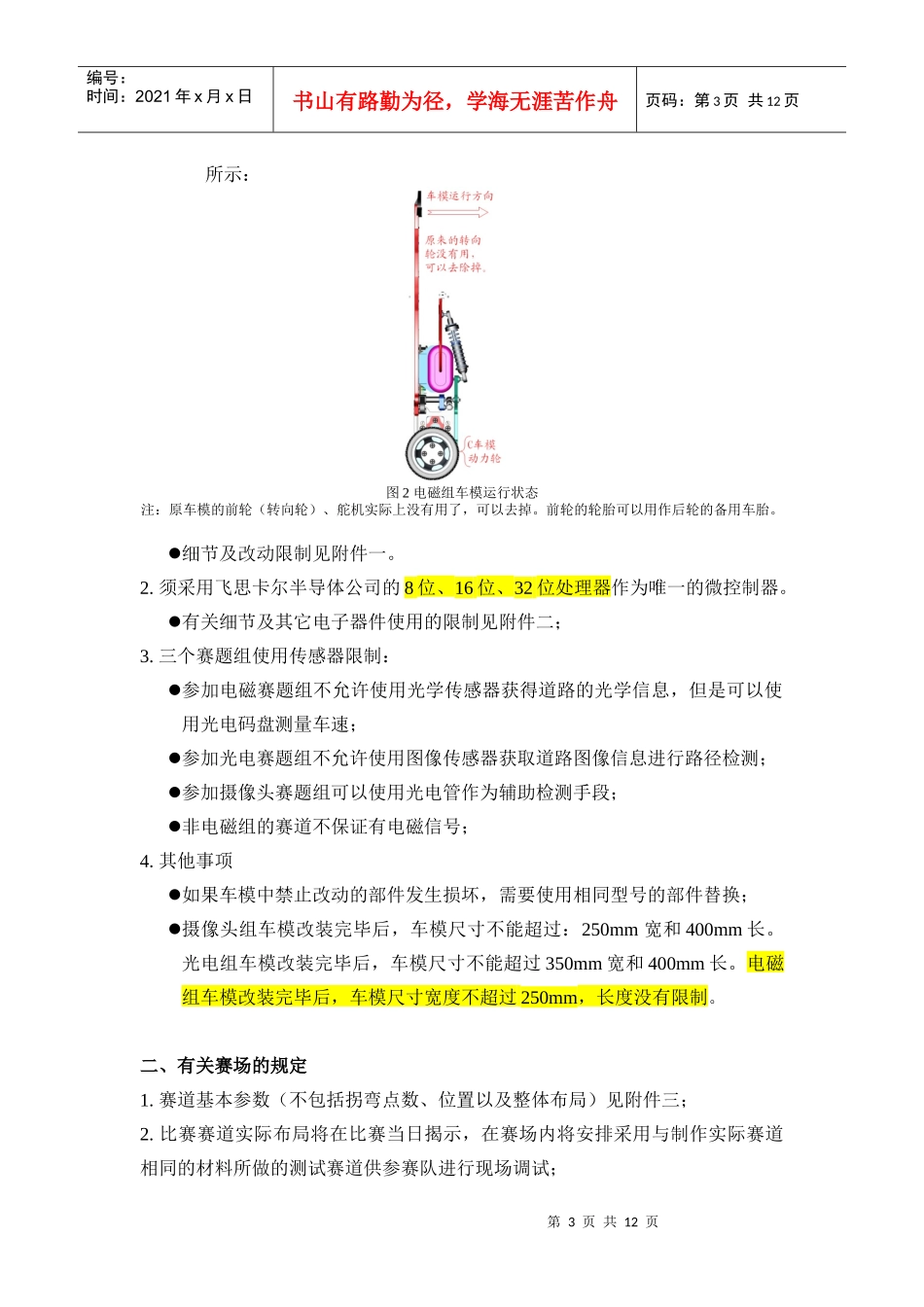

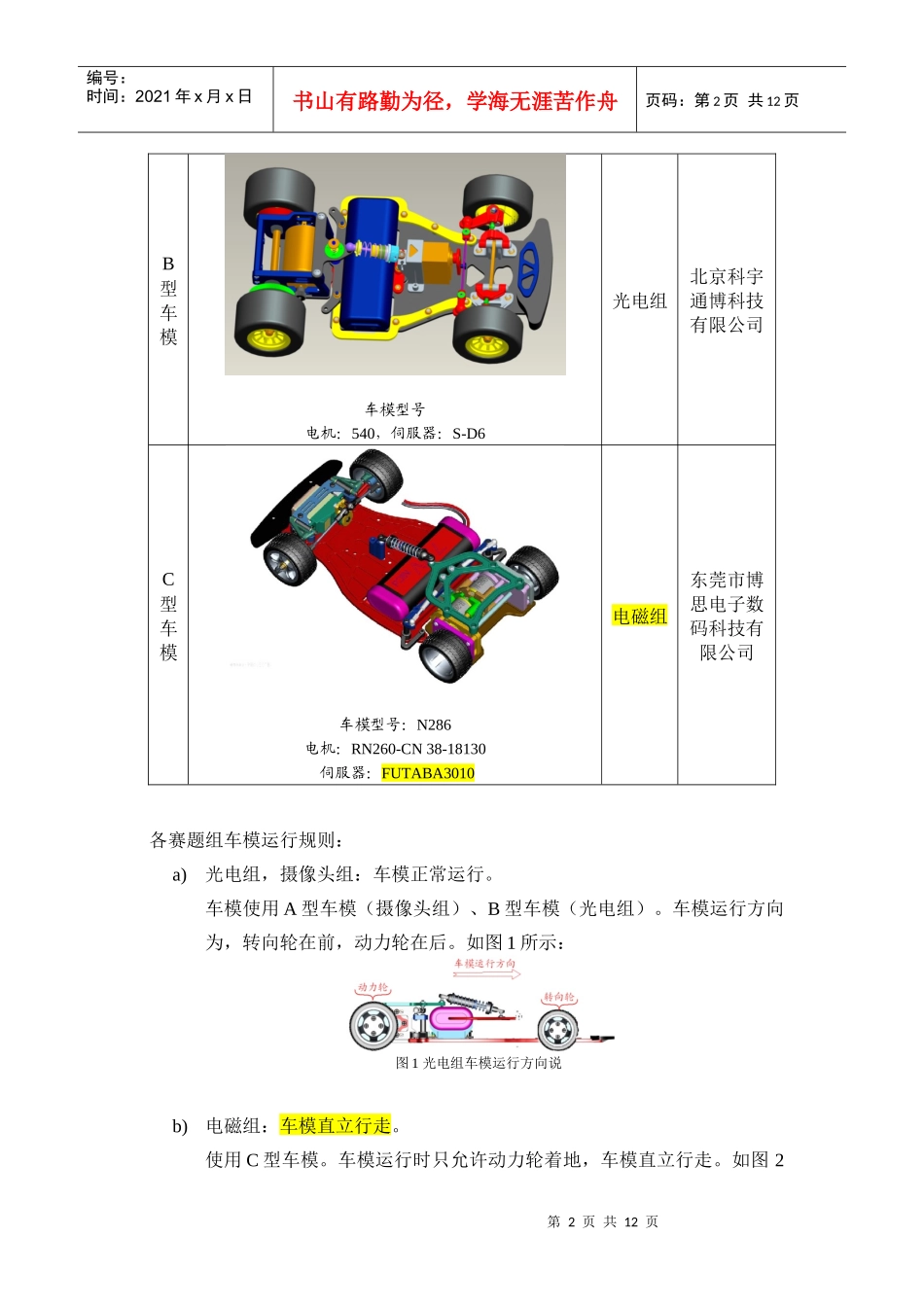

第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页参赛选手须使用竞赛秘书处统一指定的竞赛车模套件,采用飞思卡尔半导体公司的8位、16位、32位微控制器作为核心控制单元,自主构思控制方案进行系统设计,包括传感器信号采集处理、电机驱动、转向舵机控制以及控制算法软件开发等,完成智能车工程制作及调试,于指定日期与地点参加各分(省)赛区的场地比赛,在获得决赛资格后,参加全国决赛区的场地比赛。参赛队伍的名次(成绩)由赛车现场成功完成赛道比赛时间来决定,参加全国总决赛的队伍同时必须提交车膜技术报告。大赛根据车模检测路径方案不同分为电磁、光电与摄像头三个赛题组。车模通过感应由赛道中心电线产生的交变磁场进行路经检测的属于电磁组;车模通过采集赛道图像(一维、二维)或者连续扫描赛道反射点的方式进行进行路经检测的属于摄像头组;车模通过采集赛道上少数孤立点反射亮度进行路经检测的属于光电组。竞赛秘书处制定如下比赛规则适用于各分(省)赛区预赛以及全国总决赛,在实际可操作性基础上力求公正与公平。一、器材限制规定1.须采用统一指定的车模。本届比赛指定采用三种车模,分别用于三个赛题组:编号车模外观和规格赛题组供应厂商A型车模车模:G768电机:RS380-ST/3545,舵机:FUTABA3010摄像头组东莞市博思电子数码科技有限公司第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页B型车模车模型号电机:540,伺服器:S-D6光电组北京科宇通博科技有限公司C型车模车模型号:N286电机:RN260-CN38-18130伺服器:FUTABA3010电磁组东莞市博思电子数码科技有限公司各赛题组车模运行规则:a)光电组,摄像头组:车模正常运行。车模使用A型车模(摄像头组)、B型车模(光电组)。车模运行方向为,转向轮在前,动力轮在后。如图1所示:图1光电组车模运行方向说b)电磁组:车模直立行走。使用C型车模。车模运行时只允许动力轮着地,车模直立行走。如图2第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页所示:图2电磁组车模运行状态注:原车模的前轮(转向轮)、舵机实际上没有用了,可以去掉。前轮的轮胎可以用作后轮的备用车胎。细节及改动限制见附件一。2.须采用飞思卡尔半导体公司的8位、16位、32位处理器作为唯一的微控制器。有关细节及其它电子器件使用的限制见附件二;3.三个赛题组使用传感器限制:参加电磁赛题组不允许使用光学传感器获得道路的光学信息,但是可以使用光电码盘测量车速;参加光电赛题组不允许使用图像传感器获取道路图像信息进行路径检测;参加摄像头赛题组可以使用光电管作为辅助检测手段;非电磁组的赛道不保证有电磁信号;4.其他事项如果车模中禁止改动的部件发生损坏,需要使用相同型号的部件替换;摄像头组车模改装完毕后,车模尺寸不能超过:250mm宽和400mm长。光电组车模改装完毕后,车模尺寸不能超过350mm宽和400mm长。电磁组车模改装完毕后,车模尺寸宽度不超过250mm,长度没有限制。二、有关赛场的规定1.赛道基本参数(不包括拐弯点数、位置以及整体布局)见附件三;2.比赛赛道实际布局将在比赛当日揭示,在赛场内将安排采用与制作实际赛道相同的材料所做的测试赛道供参赛队进行现场调试;第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页三、裁判及技术评判竞赛分为分赛区(省赛区)和全国总决赛两个阶段。其中,全国总决赛阶段是在全国竞赛组委会秘书处指导下,与决赛承办学校共同成立竞赛执行委员会,下辖技术组、裁判组和仲裁委员会,统一处理竞赛过程中遇到的各类问题。全国和分赛区(省赛区)竞赛组织委员会工作人员,包括技术评判组及现场裁判组人员均不得在现场比赛期间参与任何针对个别参赛队的指导或辅导工作,不得泄露任何有失公允竞赛的信息。在现场比赛的时候,组委会可以聘请参赛队伍带队教师作为车模检查监督人员。在分赛区(省赛区)阶段中,裁判以及技术评判由各分赛区(省赛区)组委会参照上述决赛阶段组...
