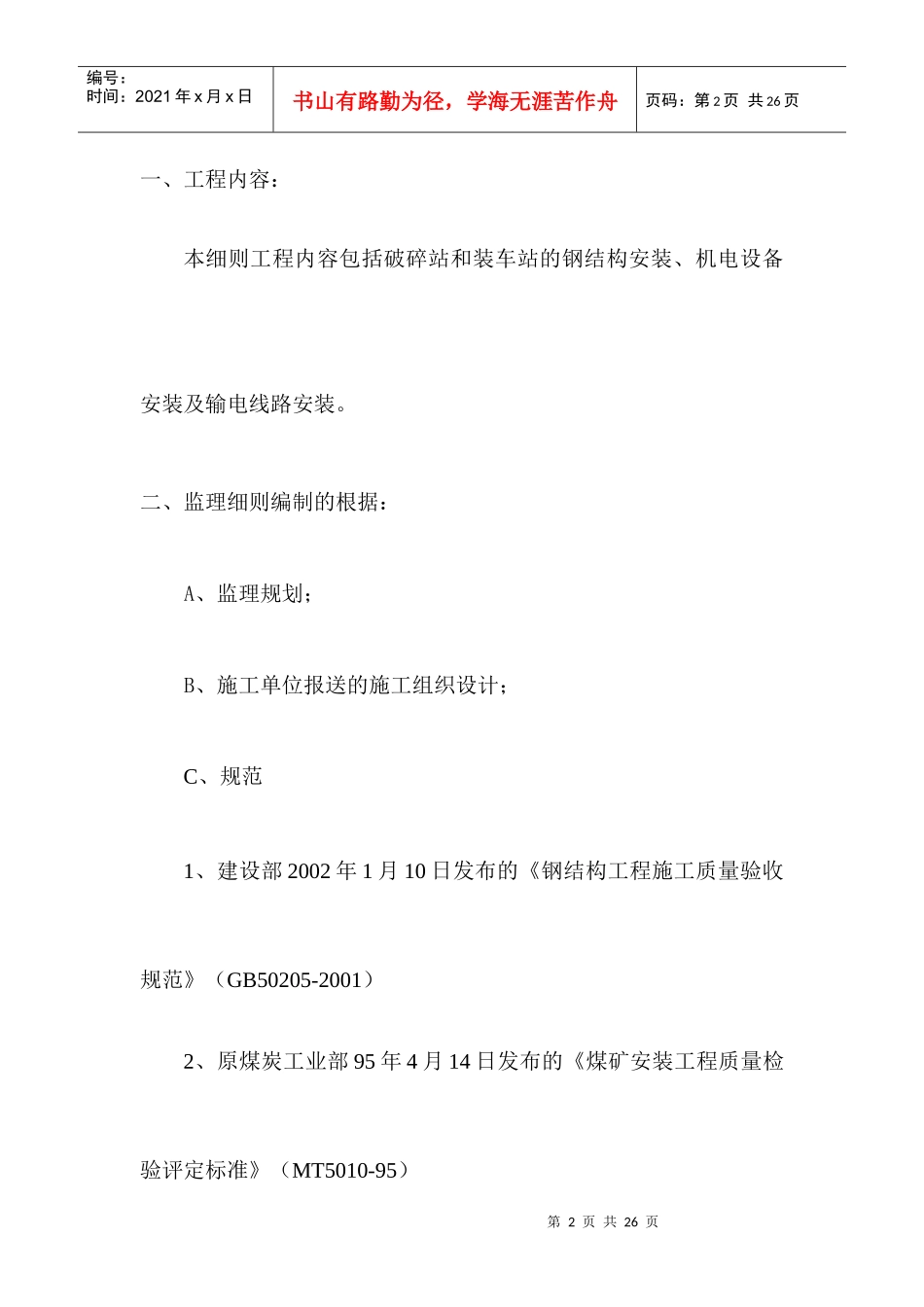

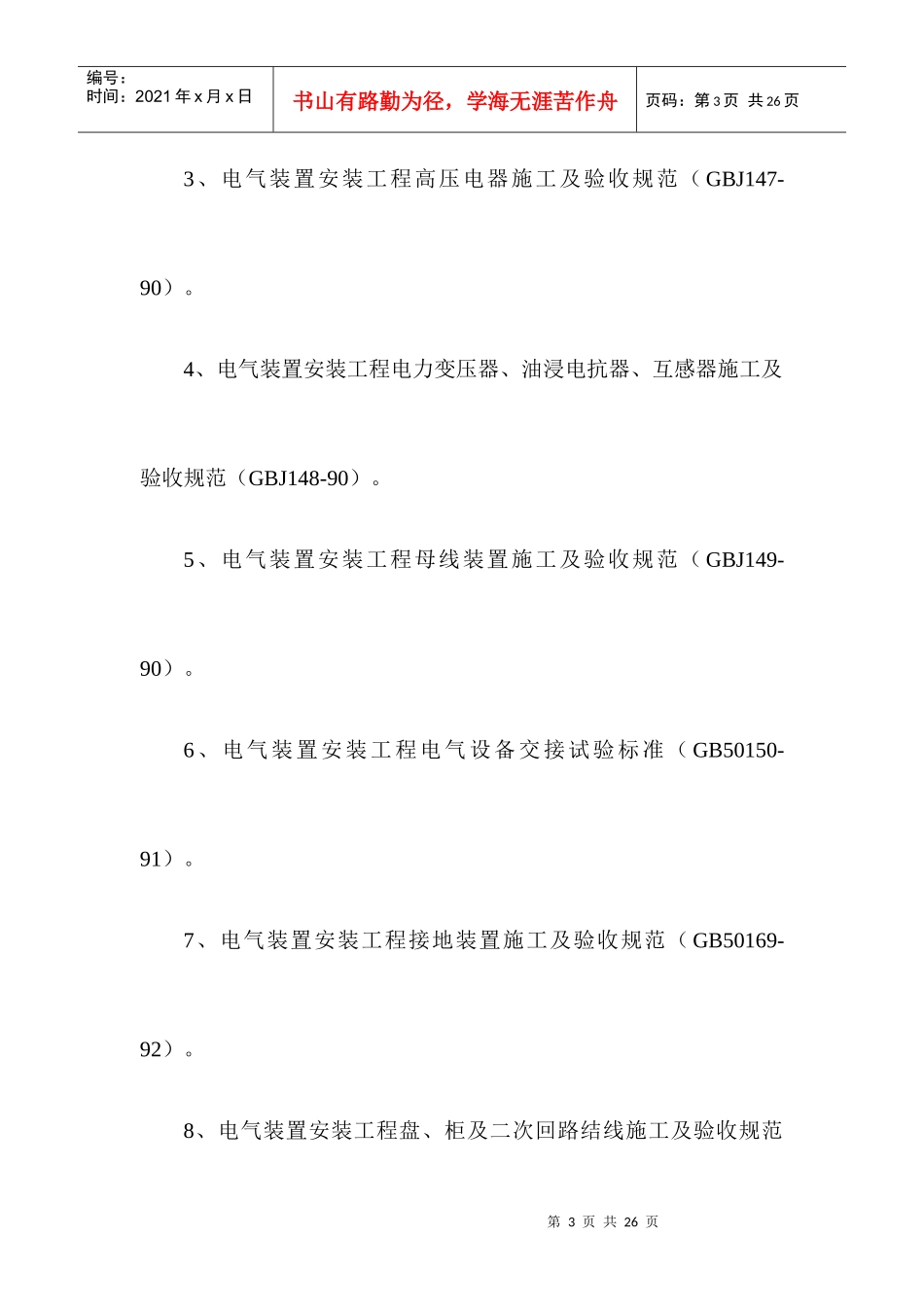

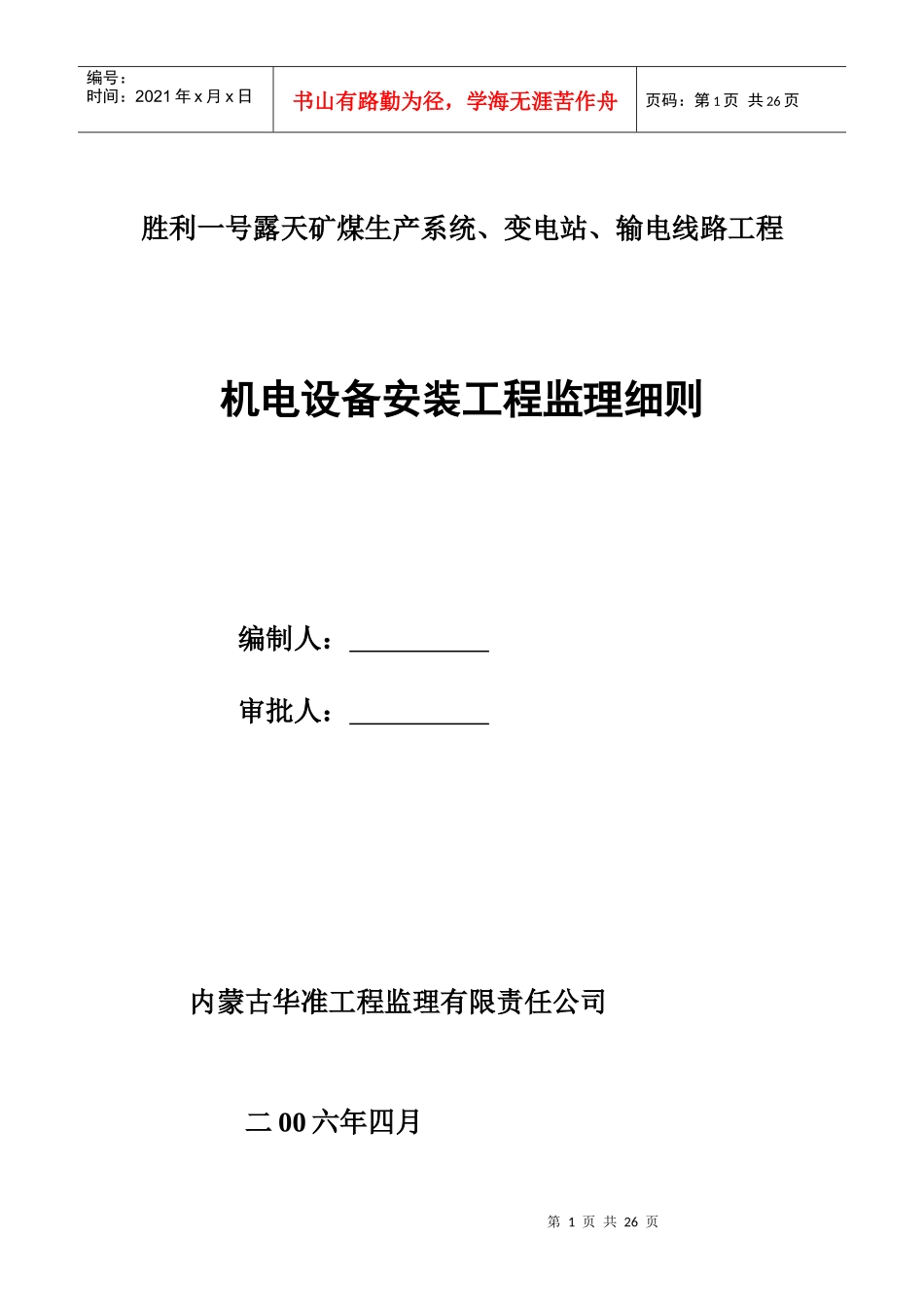

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页胜利一号露天矿煤生产系统、变电站、输电线路工程机电设备安装工程监理细则编制人：审批人：内蒙古华准工程监理有限责任公司二00六年四月第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页一、工程内容：本细则工程内容包括破碎站和装车站的钢结构安装、机电设备安装及输电线路安装。二、监理细则编制的根据：A、监理规划；B、施工单位报送的施工组织设计；C、规范1、建设部2002年1月10日发布的《钢结构工程施工质量验收规范》（GB50205-2001）2、原煤炭工业部95年4月14日发布的《煤矿安装工程质量检验评定标准》（MT5010-95）第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页3、电气装置安装工程高压电器施工及验收规范（GBJ147-90）。4、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-90）。5、电气装置安装工程母线装置施工及验收规范（GBJ149-90）。6、电气装置安装工程电气设备交接试验标准（GB50150-91）。7、电气装置安装工程接地装置施工及验收规范（GB50169-92）。8、电气装置安装工程盘、柜及二次回路结线施工及验收规范第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页（GB50171-92）。9、电气装置安装工程蓄电池施工及验收规范（GB50172-92）。10、电气装置安装工程35KV及以下架空电力线路施工及验收规范（GB50173-92）。11、电气装置安装工程电气照明装置施工及验收规范（GB50259-96）。12、110~500KV架空电力线路施工及验收规范（GBJ233-90）。13、施工现场临时用电安全技术规范（GBJ46-88）。三、破碎站和装车站钢结构安装：第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页（一）、施工前检查施工单位的项目：1、是否具备相应的钢结构工程的施工资质。2、质量管理体系。3、质量控制及检验制度。4、施工组织设计、施工方案、施工技术措施等技术文件。5、经计量检定、校检合格的计量器具。6、起重工、电工和焊工合格证及其认可范围，有效期。7、钢材的质量合格证明文件、中文标志及检验报告等。8、焊接材料的质量合格证明文件，中文标志及检验报告等。9、钢结构连接有高强度大六角头螺栓连接，扭剪型高强度螺栓连接副等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页制造厂出示检验报告。到现场后要见证取样、送样。（二）、施工中重点控制：1、钢构筑定位轴线控制在L/20000，且不大于3mm。2、基础上柱的定位轴线控制在1.0mm内。3、基础上柱底标高控制在±2.0mm内。4、地脚螺栓（错栓）位移控制在2.0mm内。5、底层柱柱底轴线对定位轴线偏移控制在3.0mm内。6、标高定位轴线控制在1.0mm内。7、单节柱的垂直度控制在H/1000，且不大于10.0mm。8、上、下柱连接处的错口控制在3.0mm内。9、同一层柱的各柱顶高度差在5.0mm内。10、同一根梁两端顶面的高度为L/1000，且不大于10.0mm。11、主梁与次梁表面的高度差控制在±2.0mm内。12、平台梁水平度控制在L/1000，且不大于20.0mm。13、栏杆高度控制在±15.0mm内。14、主体结构的整体垂直度控制在（H/2500+10.0）且不大于50mm。15、主体结构的整体平台弯曲控制在L/1500，且不大于25.0mm。（三）、钢结构工程施工质量验收1、在施工单位自检基础上，按照检验批，分项工程、分部（子分部）工程进行。第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页2、破碎站验收分三大模块：料仓和给料机及支撑模块，破碎机及平台模快，排料胶带机模块。3、装车站验收则按不同高度的各层平台验收：即110平台、200平台、300平台、400平台、500平台、600平台。四、机械设备安装（一）根据神华北电胜利一号露天煤矿工业场地总平面布置图...
