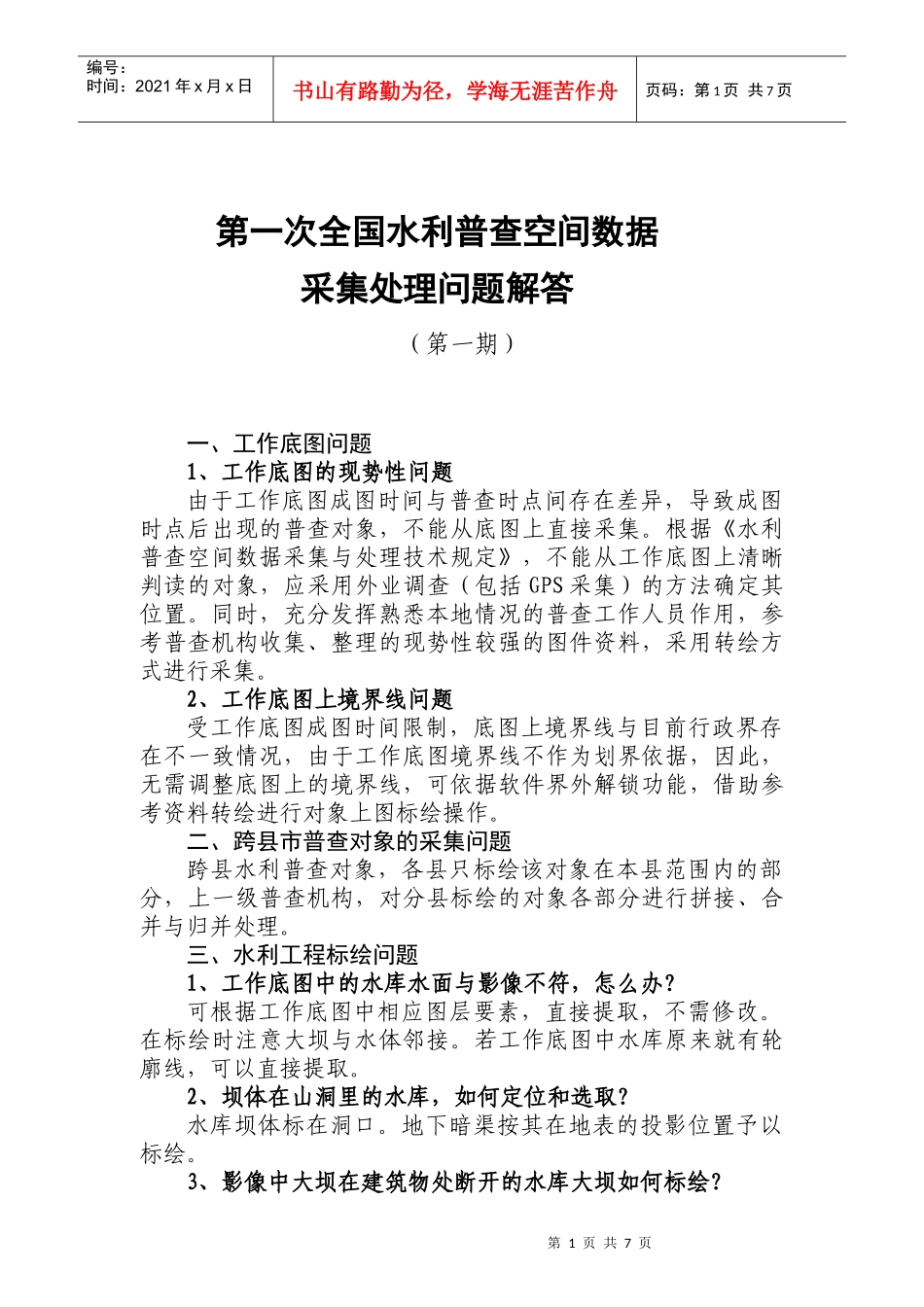

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页第一次全国水利普查空间数据采集处理问题解答（第一期）一、工作底图问题1、工作底图的现势性问题由于工作底图成图时间与普查时点间存在差异，导致成图时点后出现的普查对象，不能从底图上直接采集。根据《水利普查空间数据采集与处理技术规定》，不能从工作底图上清晰判读的对象，应采用外业调查（包括GPS采集）的方法确定其位置。同时，充分发挥熟悉本地情况的普查工作人员作用，参考普查机构收集、整理的现势性较强的图件资料，采用转绘方式进行采集。2、工作底图上境界线问题受工作底图成图时间限制，底图上境界线与目前行政界存在不一致情况，由于工作底图境界线不作为划界依据，因此，无需调整底图上的境界线，可依据软件界外解锁功能，借助参考资料转绘进行对象上图标绘操作。二、跨县市普查对象的采集问题跨县水利普查对象，各县只标绘该对象在本县范围内的部分，上一级普查机构，对分县标绘的对象各部分进行拼接、合并与归并处理。三、水利工程标绘问题1、工作底图中的水库水面与影像不符，怎么办？可根据工作底图中相应图层要素，直接提取，不需修改。在标绘时注意大坝与水体邻接。若工作底图中水库原来就有轮廓线，可以直接提取。2、坝体在山洞里的水库，如何定位和选取？水库坝体标在洞口。地下暗渠按其在地表的投影位置予以标绘。3、影像中大坝在建筑物处断开的水库大坝如何标绘？第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页如果工作底图中有该水库大坝，可直接提取，不需作其他修改；手动标绘时注意，大坝断开处无水闸时，大坝需连续采集。4、利用工作底图直接提取的对象，在标绘后空间关系校验时出现未建立现象（如水库大坝和水系轴线压盖关系未建立），如何处理？如果工作底图上原本就有的而且位置也是对的，就把空间关系检查结果设为例外。5、水闸是否可以绘制成点？在空间数据采集与处理实施方案和技术规定中规定，水闸为线状对象，因此不可以绘制成点，必须按线标绘，并且其两端要与堤段衔接。6、水闸两边无堤防，校验不合格怎么办？如果确认水闸两侧没有堤防，空间关系设为例外即可。7、河流是单线，水闸标上去与河流正交，空间关系检查时空间数据采集处理系统显示空间关系未建立，怎么处理？通常情况下，水闸、堤防和大坝三者之间，往往其中两者有衔接关系，需确定一下实际情况有没有与其他的挡水设施衔接，如果有就补充标绘上，如果没有就设为例外。8、堤防与水系轴线相交，校验不合格怎么办？堤防与水系轴线相交，首先确认是否缺少水闸，如果缺少则需填写名录调整申请表，补充采集水闸；如果没有水闸而是一个涵，不需要处理，空间关系设为例外即可。9、堤防遇到道路时，是否断开堤防？同一名录，如果堤顶就是路，堤路合一的情况下，堤防连续采集；不同名录，如果堤防在道路一侧截止，则需断开。10、一段堤防，同时防护两个河流，此段堤防有两个名录，应该如何处理？共边情况，按照名录，分两个独立对象标绘，共边处重叠表示即可。11、空间数据采集的堤防长度与基层登记台账管理系统中录入的长度不一致，如何处理？工作底图为CGCS2000经纬度坐标，在经纬度坐标下的长度和面积值不准，不需要对照两个系统中的值，两套系统的值不做一致性审核。12、灌区标绘是否有更好的办法，底图判读不清，参考资料收集不全，外业工作量太大？第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页10000亩以上的灌区，主要依据灌区设计图施画；2000至10000亩灌区的施画，应强化旁证资料（如水利工程分布图、地形图、googleearth等）的收集与分析，并寻求熟悉本地灌区分布情况专家对标绘过程的指导。灌区轮廓标绘，主要按照普查时点实际范围标绘（在水源条件有保障情况下，渠系的最大送达范围），灌区内其他地类的扣除，遵从第一次全国水利普查数据采集与处理技术规定执行。13、同一灌区内相邻的渠道是否均需构成渠网？根据实际情况具体分析，如现实是连通的，则需构成渠网。14、渠道遇到水库大...
