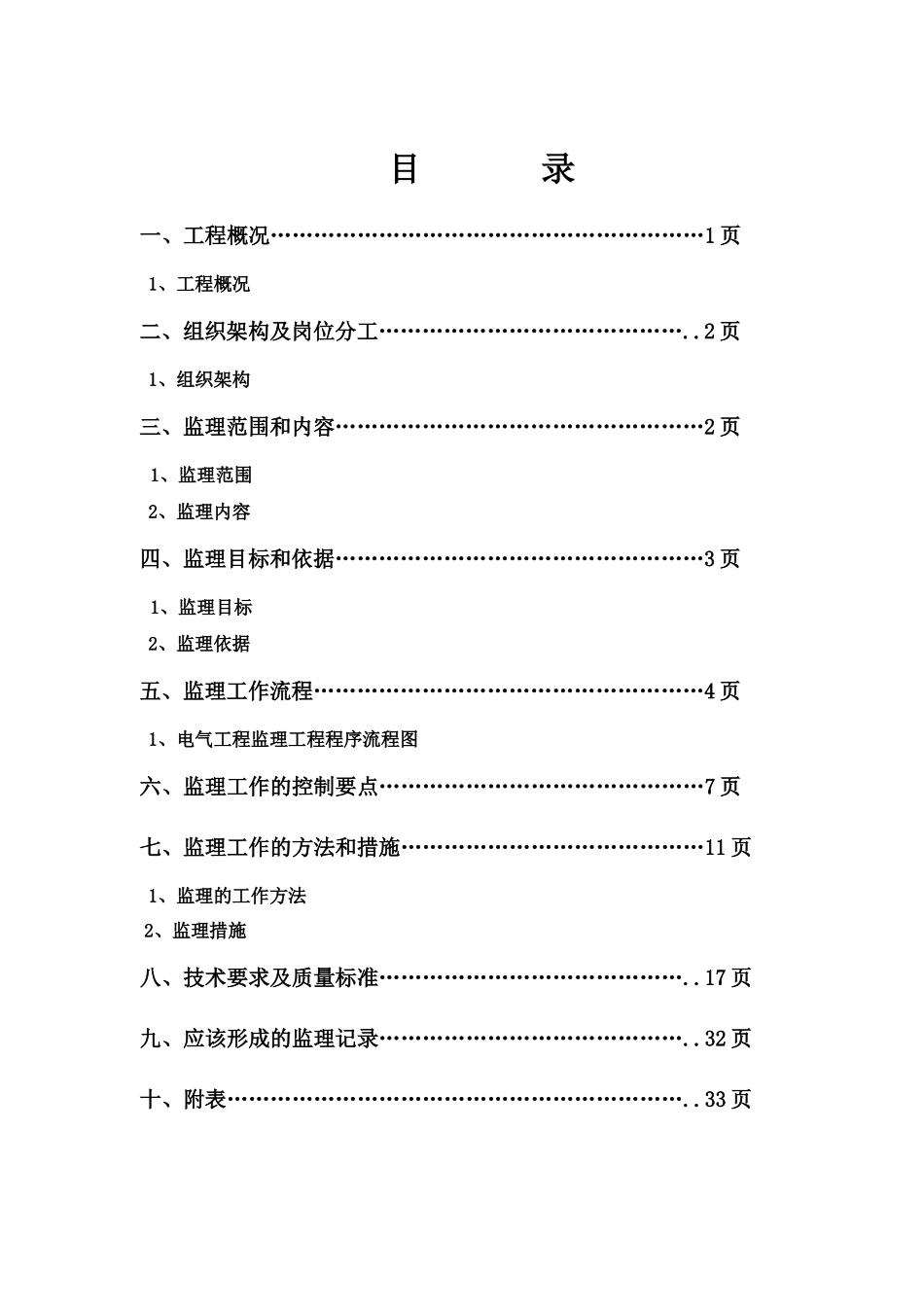

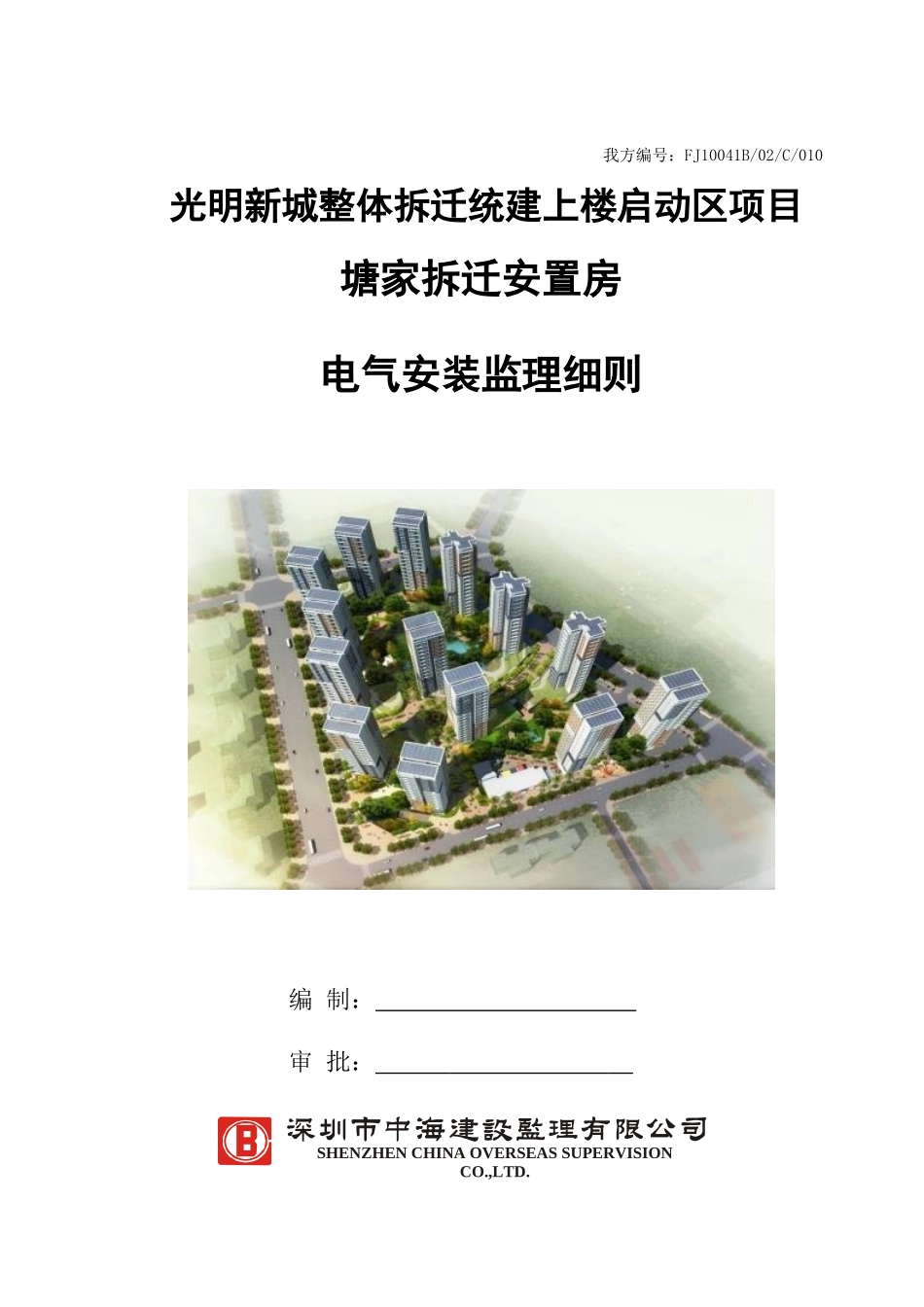

SHENZHENCHINAOVERSEASSUPERVISIONCO.,LTD.我方编号：FJ10041B/02/C/010光明新城整体拆迁统建上楼启动区项目塘家拆迁安置房电气安装监理细则编制：审批：监理细则年月日2目录一、工程概况……………………………………………………1页1、工程概况二、组织架构及岗位分工……………………………………..2页1、组织架构三、监理范围和内容……………………………………………2页1、监理范围2、监理内容四、监理目标和依据……………………………………………3页1、监理目标2、监理依据五、监理工作流程………………………………………………4页1、电气工程监理工程程序流程图六、监理工作的控制要点………………………………………7页七、监理工作的方法和措施……………………………………11页1、监理的工作方法2、监理措施八、技术要求及质量标准……………………………………..17页九、应该形成的监理记录……………………………………..32页十、附表………………………………………………………..33页第0页共38页总监理工程师代表廖新华总监理工程师吴立军土建专业监理工程师寇振川给排水专业监理工程师吴建彬电气专业监理员陈乃彪电气智能专业监理工程师刘大宜通风空调专业监理工程师吴建彬土建专业监理工程师李波波土建专业监理员黄辉文档及内业管理负责人陈智怀土建专业监理员姜斌编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共38页一、工程概况建设地点位于广东省深圳市光明新区塘家社区，总建筑面积约32.7万M2。地下一层，主要为设备房及停车场，地上14栋住宅，建筑物总高度约为100米，属一类高层建筑。安装变压器总容量27841KW，两台发电机备用电源一台400KW，一台800KW。地下一层设置三座变电所，高压选用SM6型环网柜、低压选用GCK型开关柜，变压器选用SCB10节能干式变压器，电力配电系统，低压采用200/380V放射与树干相结合的方式，照明系统选用节能设备及灯具。线路敷设，所有线路全采用铜芯导线、电缆、密集型母线，消防负荷干线采用低烟无卤耐火电缆，其它负荷干线采用低烟无卤阻燃电缆。全系统采用TN-S系统及三相五相制，变压器中性点防雷工作接地共用一个接地网，按二类防雷建筑设计共用接地电阻不大于1欧，设总等电位和局部等电位，所有设备外壳灯具金属管道、电梯均与接地网线相联。弱电智能系统包括：电话、宽带、有线电视、视频监控及可视对讲系统。设消防中心、网络中心、视频监控、对消防通道、各楼主要出入口、电梯、地下停车场等进行监控。业主设可视对讲、紧急按钮等设备，对一层及地下一层设火灾自动报警等。二、监理部组织架构第1页共38页第0页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页三、监理范围和内容（一）监理范围：电气工程的安装、调整试验、验收，弱电工程的安装、调试验收。（二）监理内容：1、设备材料进场验收；2、工序交接确认；3、变压器安装；4、成套配电柜、控制柜（屏、台）和动力照明配电箱（盘）安装；5、低压电动机检查接线；6、柴油发电机组安装；7、不间断电源安装；8、低压电气动力设备试验和试运行；9、母线安装；10、电缆桥架安装和桥架内电缆敷设；电线导管、电缆导管和线槽敷设；电线电缆穿管和线槽敷线；11、电缆头制作、接线和线路绝缘测试；12、灯具安装，开关、插座安装；13、建筑物照明通电试运行了；14、接地装置安装；建筑物等电位联结15、弱电综合布线；16、弱电各系统安装；17、分部工程验收；竣工验收。四、监理目标和依据（一）监理目标1、施工质量控制目标：分项工程合格率达到90％；分部工程合格率达到100％；单位工程合格率达到100％。第1页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页2、施工投资控制目标：总体投资要按施工合同要求进行资金控制，施工阶段费用增加控制在预算投资的8％以内.3、施工进度控制目标：按项目确定的总进度计划和电气专业进度计划完成电气工程施工、达到竣工验收条件的时间。4、施工安全文明管理目标：杜绝重大事故、减少一般事故，以强有力的手段实施安全文明施工监...
