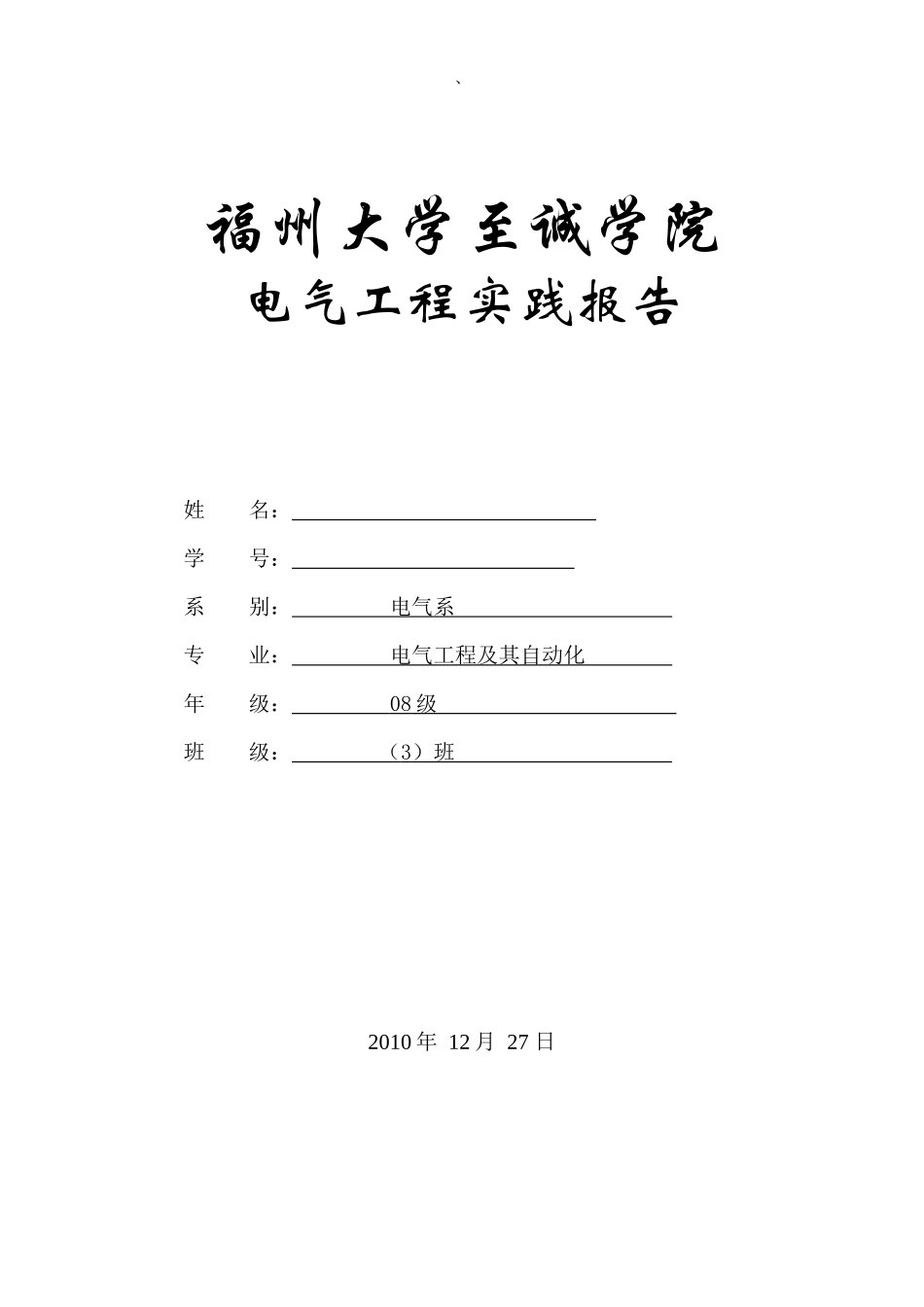

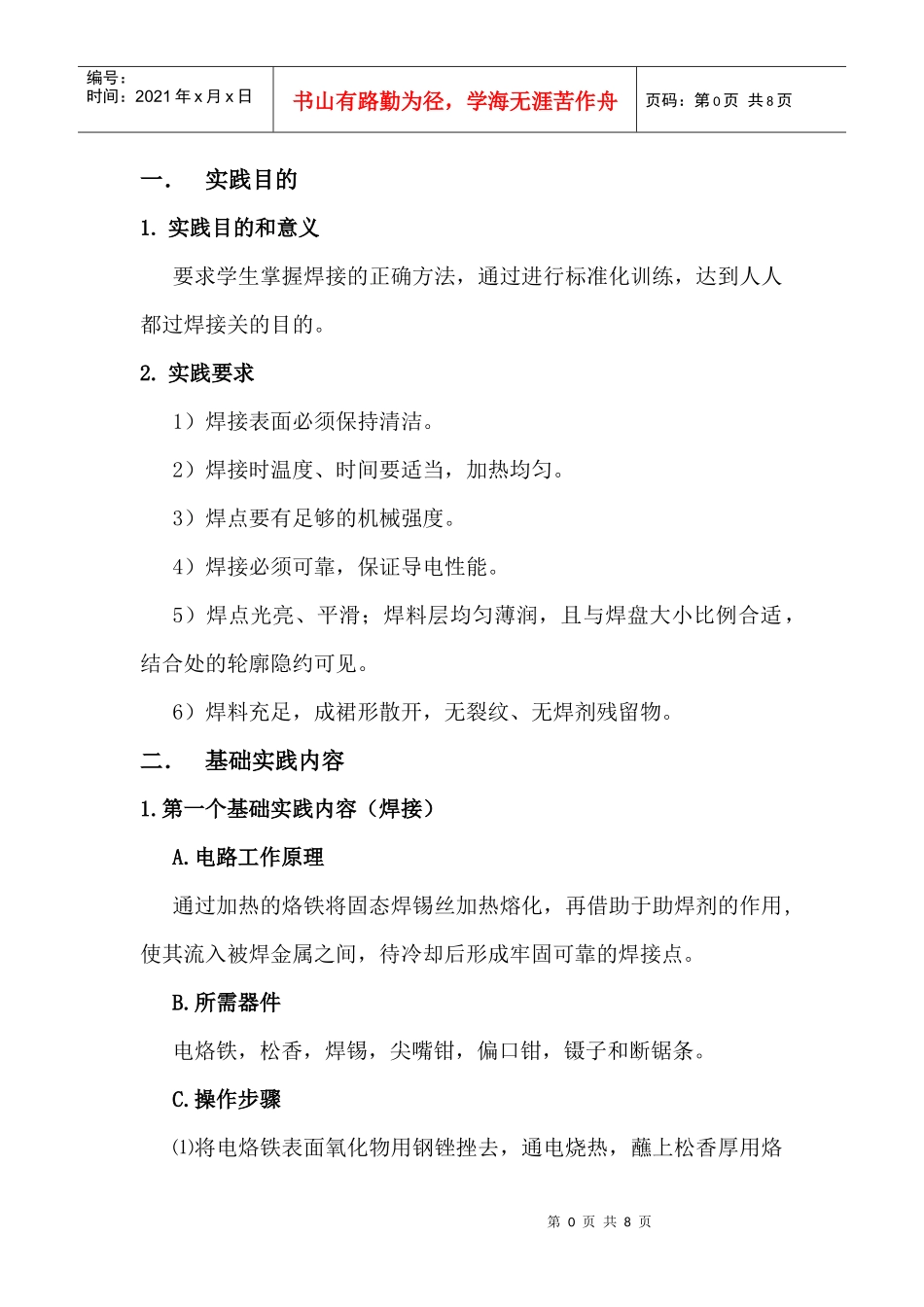

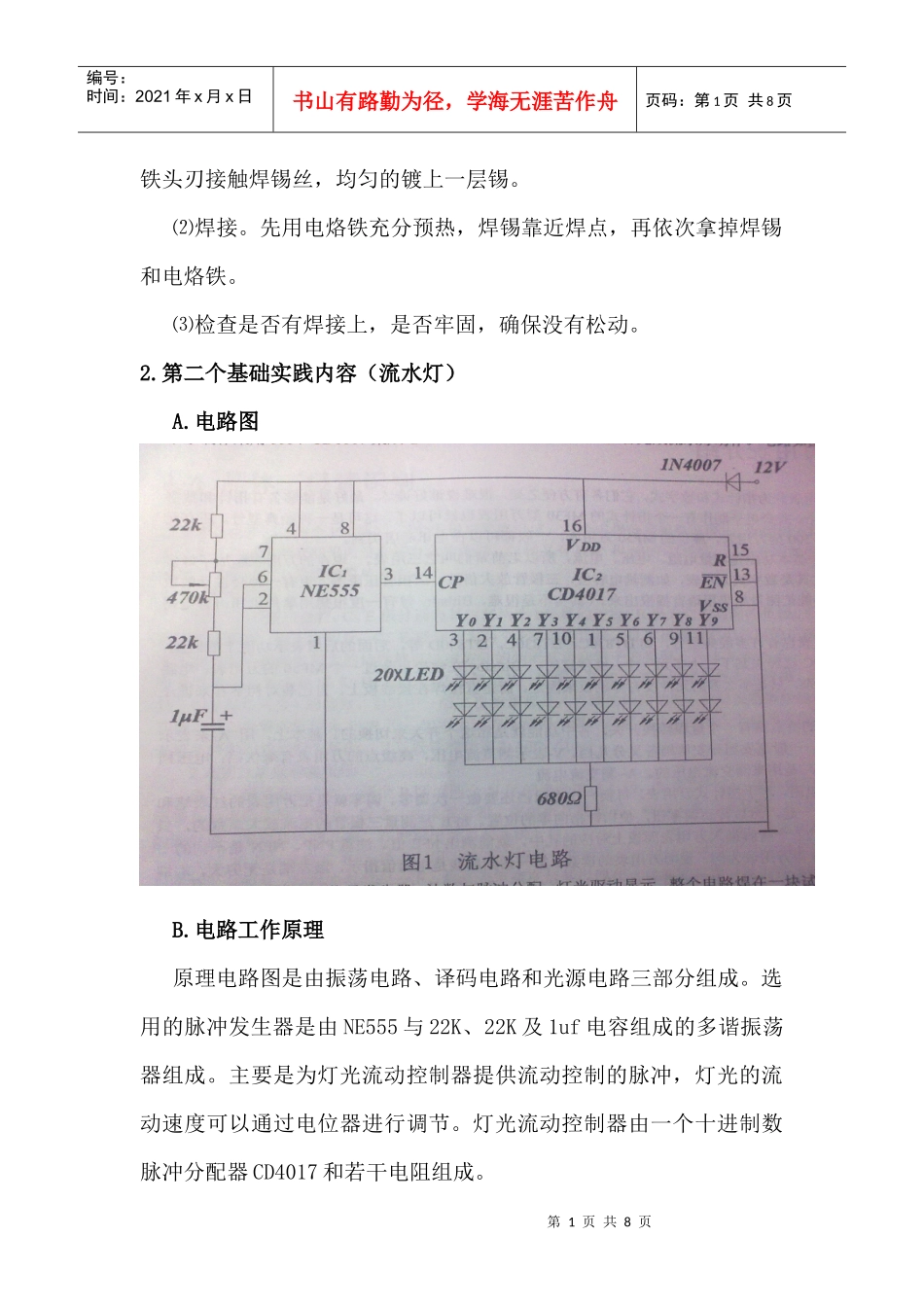

、福州大学至诚学院电气工程实践报告姓名：学号：系别：电气系专业：电气工程及其自动化年级：08级班级：（3）班2010年12月27日第0页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共8页一．实践目的1.实践目的和意义要求学生掌握焊接的正确方法，通过进行标准化训练，达到人人都过焊接关的目的。2.实践要求1）焊接表面必须保持清洁。2）焊接时温度、时间要适当，加热均匀。3）焊点要有足够的机械强度。4）焊接必须可靠，保证导电性能。5）焊点光亮、平滑；焊料层均匀薄润，且与焊盘大小比例合适，结合处的轮廓隐约可见。6）焊料充足，成裙形散开，无裂纹、无焊剂残留物。二．基础实践内容1.第一个基础实践内容（焊接）A.电路工作原理通过加热的烙铁将固态焊锡丝加热熔化，再借助于助焊剂的作用,使其流入被焊金属之间，待冷却后形成牢固可靠的焊接点。B.所需器件电烙铁，松香，焊锡，尖嘴钳，偏口钳，镊子和断锯条。C.操作步骤⑴将电烙铁表面氧化物用钢锉挫去，通电烧热，蘸上松香厚用烙第1页共8页第0页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页铁头刃接触焊锡丝，均匀的镀上一层锡。⑵焊接。先用电烙铁充分预热，焊锡靠近焊点，再依次拿掉焊锡和电烙铁。⑶检查是否有焊接上，是否牢固，确保没有松动。2.第二个基础实践内容（流水灯）A.电路图B.电路工作原理原理电路图是由振荡电路、译码电路和光源电路三部分组成。选用的脉冲发生器是由NE555与22K、22K及1uf电容组成的多谐振荡器组成。主要是为灯光流动控制器提供流动控制的脉冲，灯光的流动速度可以通过电位器进行调节。灯光流动控制器由一个十进制数脉冲分配器CD4017和若干电阻组成。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页C.所需器件电路板1个NE555芯片及插槽1个CD4017芯片及插槽1个电容1个大阻值电阻2个小阻值电阻1个二极管1个发光二极管10个若干的导线以及焊接的工具箱D.操作流程⑴设计电路图。⑵在电路板上设计元件的排版，达到最简洁的效果。⑶用电烙铁在电路板上正确的焊接各元器件及导线，并不使各元件短路。⑷检查电路是否正确，用万用表检查导线的连接，是否导通，有无短路。3.第三个基础实践内容(万用表安装)A.电路原理DT830B、CM2300型数字万用表主要包括7部分：1.Ａ/D转换电路及LCD驱动电路；2.直流电压测量电路；3.交流电压测量电路；4.直流200mA档测量电路；5.电阻测量电路；6.电池测量电路；7.二极管测量电路。它的基本原理是中学学习过的电表的改装。B.所需器件清单DT830B数字万用表配件,实验工具包（焊锡、电烙铁、数字万用表等）.C.操作流程第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页⑴清点组装配件⑵印制板安装、电烙铁加热⑶电阻元器件测试和编号⑷电容及二极管安装⑸安装保险座、RO、弹簧⑹安装电池⑺液晶屏安装⑻旋钮安装⑼固定印制板⑽装上保险管和电池。三．实践心得体会1．实践实物照片第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页在焊接过程重要注意将铜线的绝缘层刮干净，而且在焊接前要渡上一层焊锡，以便焊接。按“刮、渡、查、焊”四个步骤进行焊接。在焊接之前要进行整体的布局，我采用的流水灯布线是心形布线，布线完成后才能进行焊接，这样可以减少焊接过程中出现错误焊接，导线交叉。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页在这次的万用变组装过程中，总体还是比较顺利没有出现什么问题。最重要的是细心，按老师说的步骤组装即可。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页2.实践心得1、通过一星期的电子工艺的实习，我有以下一些收获初步了解了焊接，对自己的动手能力是个很大的锻炼，这次实习，是我更深刻地了解到了实践的重要性，通过这次的电工实践，我对电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。在接线过程...
