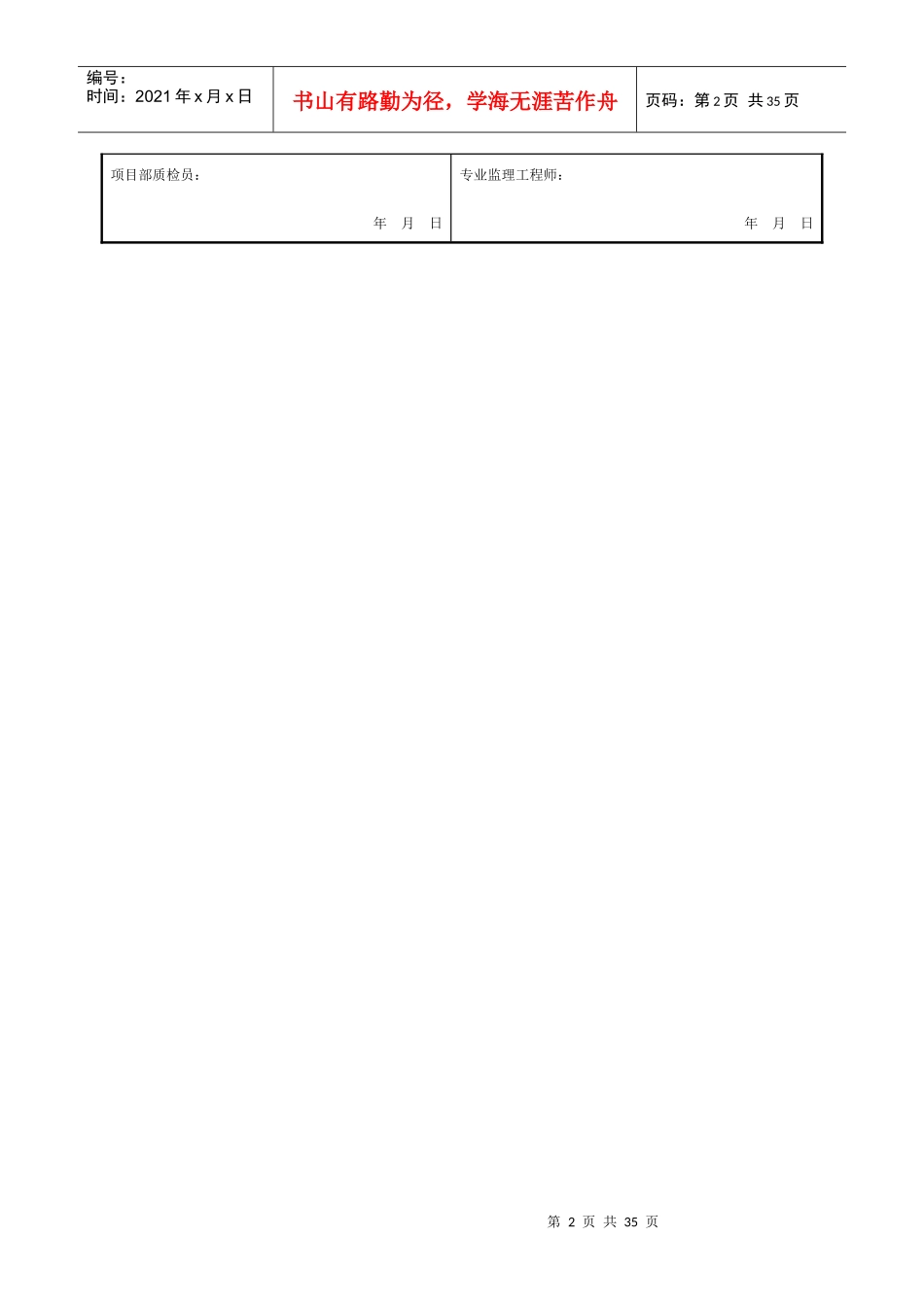

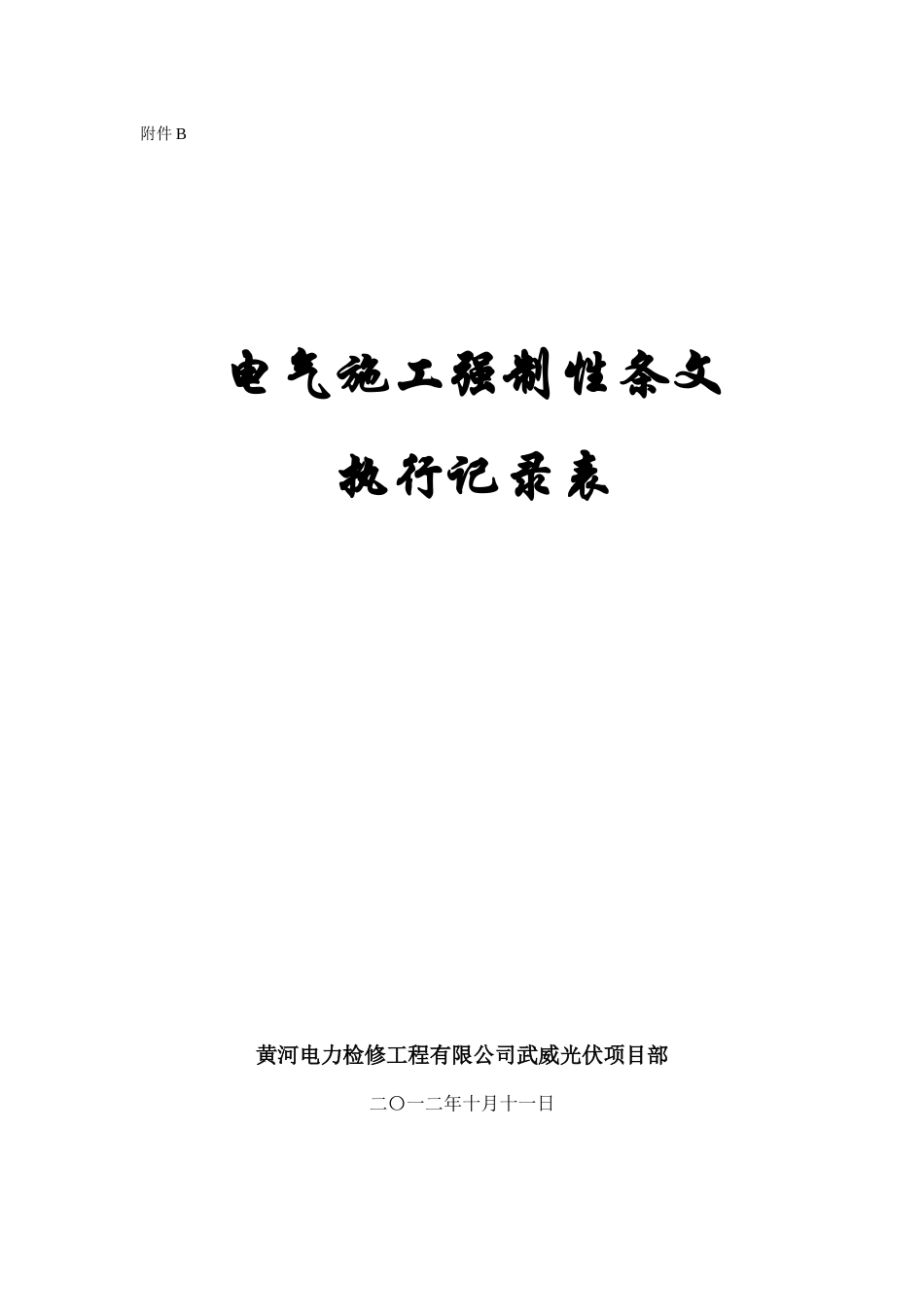

附件B电气施工强制性条文执行记录表黄河电力检修工程有限公司武威光伏项目部二〇一二年十月十一日第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页断路器施工强制性条文执行记录表表1-B-1编号：001单位工程名称甘肃武威59MWp并网光伏电站机电设备安装工程分部工程名称公用系统检查项目35Kv高压开关柜安装调试施工单位黄河电力检修工程有限公司项目经理王健强制性条文内容执行要素执行情况相关资料《电气装置安装工程高压电器施工及验收规范》GBJ147-19904.4.1在验收时，应进行下列检查：三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。四、电气回路传动正确。五、六氟化硫气体压力、泄漏率和含水量应符合规定。六、接地良好。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页项目部质检员：年月日专业监理工程师：年月日第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页电力变压器施工强制性条文执行记录表表1-B-2编号：002单位工程名称甘肃武威59MWp并网光伏电站机电设备安装工程分部工程名称1#～57#子阵35Kv箱变检查项目变压器安装试验施工单位黄河电力检修工程有限公司项目经理王健强制性条文内容执行要素执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990第2.3.2条当含氧量未达到18%以上时，人员不得进入。第2.7.1条绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。第2.10.2条变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。检查项目如下：一、本体、冷却装置及所有附件应无缺陷，且不渗油。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页表1-B-2续强制性条文内容执行要素执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990五、事故排油设施应完好，消防设施齐全。七、接地引下线及与主接地网的连接应满足设计要求，接地应可靠。铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。十三、变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。项目部质检员：年月日专业监理工程师：年月日第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页电缆施工强制性条文执行记录表表1-B-3编号：003单位工程名称甘肃武威59MWp并网光伏电站机电设备安装工程分部工程名称1#～57#子阵35Kv箱式变压器、电缆终端安装试验检查项目电缆安装试验施工单位黄河电力检修工程有限公司项目经理王健强制性条文内容执行要素执行情况相关资料《电气装置安装工程电缆线路施工及验收规范》GB50168-2006第4.2.9条金属电缆支架全长均应有良好的接地。第5.2.6条直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。第7.0.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页项目部质检员：年月日专业监理工程师：年月日电气设备接地施工强制性条文执行记录表表1-B-4编号：004单位工程名称甘肃武威59MWp并网光伏电站机电设备安装工程分部工程名称1#～57#子阵支架及支架接地安装、一、二次盘柜接地安装、箱变接地安装检查项目电气设备接地施工单位黄河电力检修工程有限公司项目经理强制性条文内容执行要素执行情...
