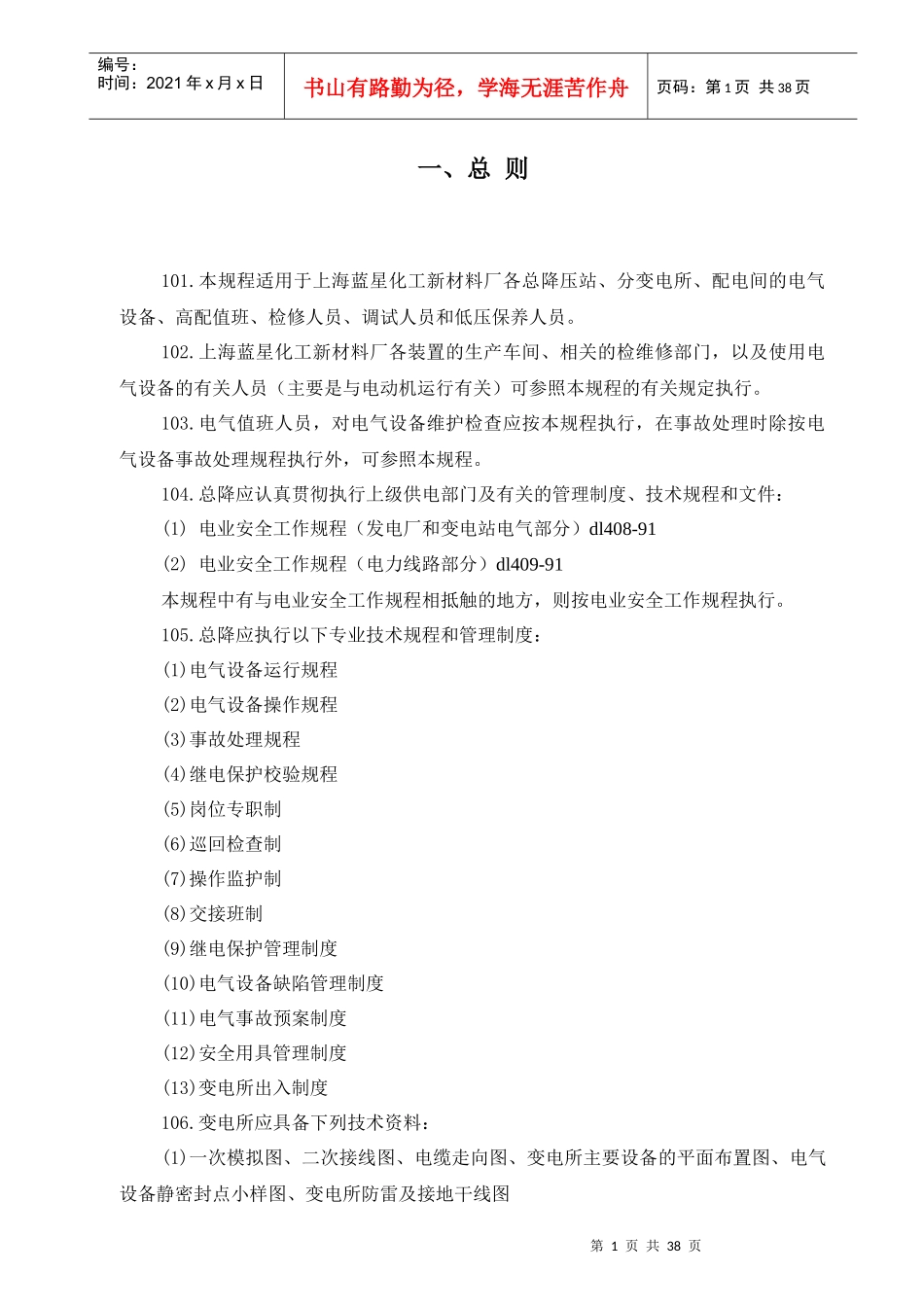

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页一、总则101.本规程适用于上海蓝星化工新材料厂各总降压站、分变电所、配电间的电气设备、高配值班、检修人员、调试人员和低压保养人员。102.上海蓝星化工新材料厂各装置的生产车间、相关的检维修部门，以及使用电气设备的有关人员（主要是与电动机运行有关）可参照本规程的有关规定执行。103.电气值班人员，对电气设备维护检查应按本规程执行，在事故处理时除按电气设备事故处理规程执行外，可参照本规程。104.总降应认真贯彻执行上级供电部门及有关的管理制度、技术规程和文件：(1)电业安全工作规程（发电厂和变电站电气部分）dl408-91(2)电业安全工作规程（电力线路部分）dl409-91本规程中有与电业安全工作规程相抵触的地方，则按电业安全工作规程执行。105.总降应执行以下专业技术规程和管理制度：(1)电气设备运行规程(2)电气设备操作规程(3)事故处理规程(4)继电保护校验规程(5)岗位专职制(6)巡回检查制(7)操作监护制(8)交接班制(9)继电保护管理制度(10)电气设备缺陷管理制度(11)电气事故预案制度(12)安全用具管理制度(13)变电所出入制度106.变电所应具备下列技术资料：(1)一次模拟图、二次接线图、电缆走向图、变电所主要设备的平面布置图、电气设备静密封点小样图、变电所防雷及接地干线图第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页(2)停送电命令票、工作票、操作票、临时用电票、电气设备定期检修、定期清扫、定期试验计划及检修日程计划表(3)电气设备运行记录、电气设备缺陷记录、电气设备试验记录、电气设备检修记录、电气事故处理记录(4)交接班记录(5)上级指示记录(6)工作票登记记录、操作票登记记录(7)临时接地线装、拆登记记录(8)继电保护动作、评价记录(9)安全用具试验记录(10)反事故演习记录(11)出入登记记录(12)变电所竣工资料(13)设备台帐和卡片(14)静密封点汇总表(15)继电保护和自动装置定值表、继电保护和自动装置定值修改通知单(16)检修报告、试验报告(17)变电所安全用具及工具台帐(18)无泄漏检查表、消防设备检查表、电动机停送电联系单、电动机加油记录、断路器故障跳闸记录、技术练兵卡、变电所新设备投用移动及更换记录、安全活动记录、避雷器动作记录107.电气运行人员应具备必要的电气知识，并熟悉本规程，学会触电急救。经安全技术考试合格后持证上岗。108.系统运行方式1、总降压站：35KV两路进线，正常运行时35KV、6KV均为分列运行，6KVⅠ、Ⅱ段母线之间有联络；400V单路供电。2、控制楼变电所：六台6KV变压器分列运行，400VⅠ、Ⅱ段母线之间、400VⅢ、Ⅳ段母线之间、400VⅤ、Ⅵ段母线之间分别有联络。发电机处备用状态。3、04区（聚合）变电所：两台变压器分别带X-433A/B两台高压电机运行。4、给水站变电所：两台变压器分别带400VI、II段母线，母线之间有联络。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页109.电气设备的操作指令由生产调度发出。35kV、6kV变压器的停送电工作由总降高压电工执行,但事先要征得电气管理负责人的同意。110.维护保养组应贯彻执行有关的管理制度、技术规程和文件：(1)《石油化工设备维护检修规程（第六册）<电气设备>》(2)电气设备运行规程111.维护保养组在日常运行、保养工作中应管理好管辖范围设备的下列技术图纸、资料、记录薄并及时、正确做好记录：(1)一次模拟图、二次接线图、电缆走向图；(2)工作票、动火票和临时用电票；(3)电气设备大修计划、电气设备月修计划和电动机轮修计划；(4)工作登记记录、电气设备隐患缺陷记录、低压值班与保养组交接班记录、低压运行日志、工作票登记记录、动火票登记记录、临时用电票登记记录、电动机加油记录表、电动机停送电联系单、低压电动机与仪表联锁试验表、低压电动机检修记录、照明回路检修记录、低压电气设备检查检修记录、安全活动记录。112.对电气设备的检查周期规定如下：(1)总降值班人员于每天7:00至20:00，每隔2小时(中午3小时即11：00~14：00)对总降内运行设备巡视检查(...
