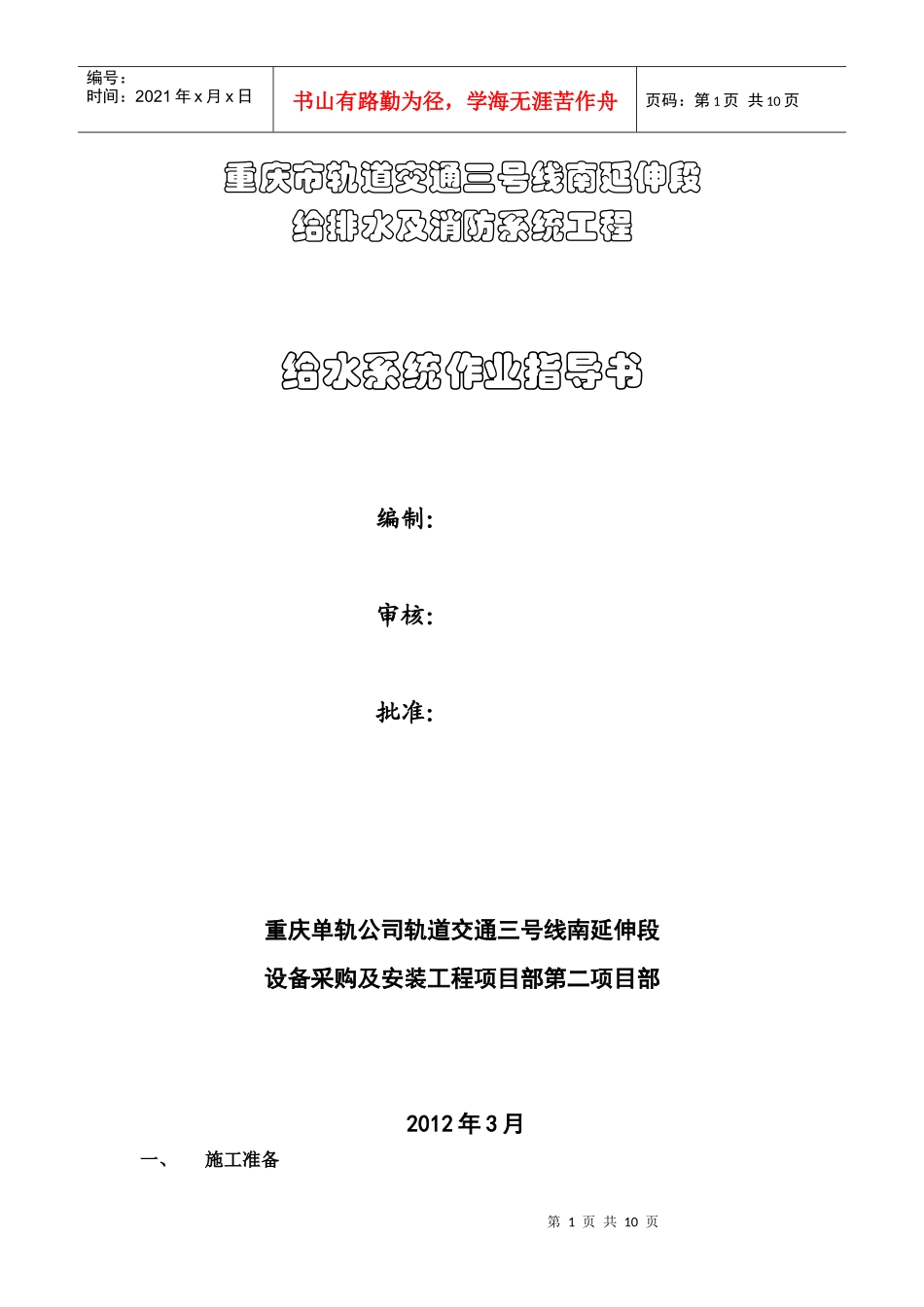

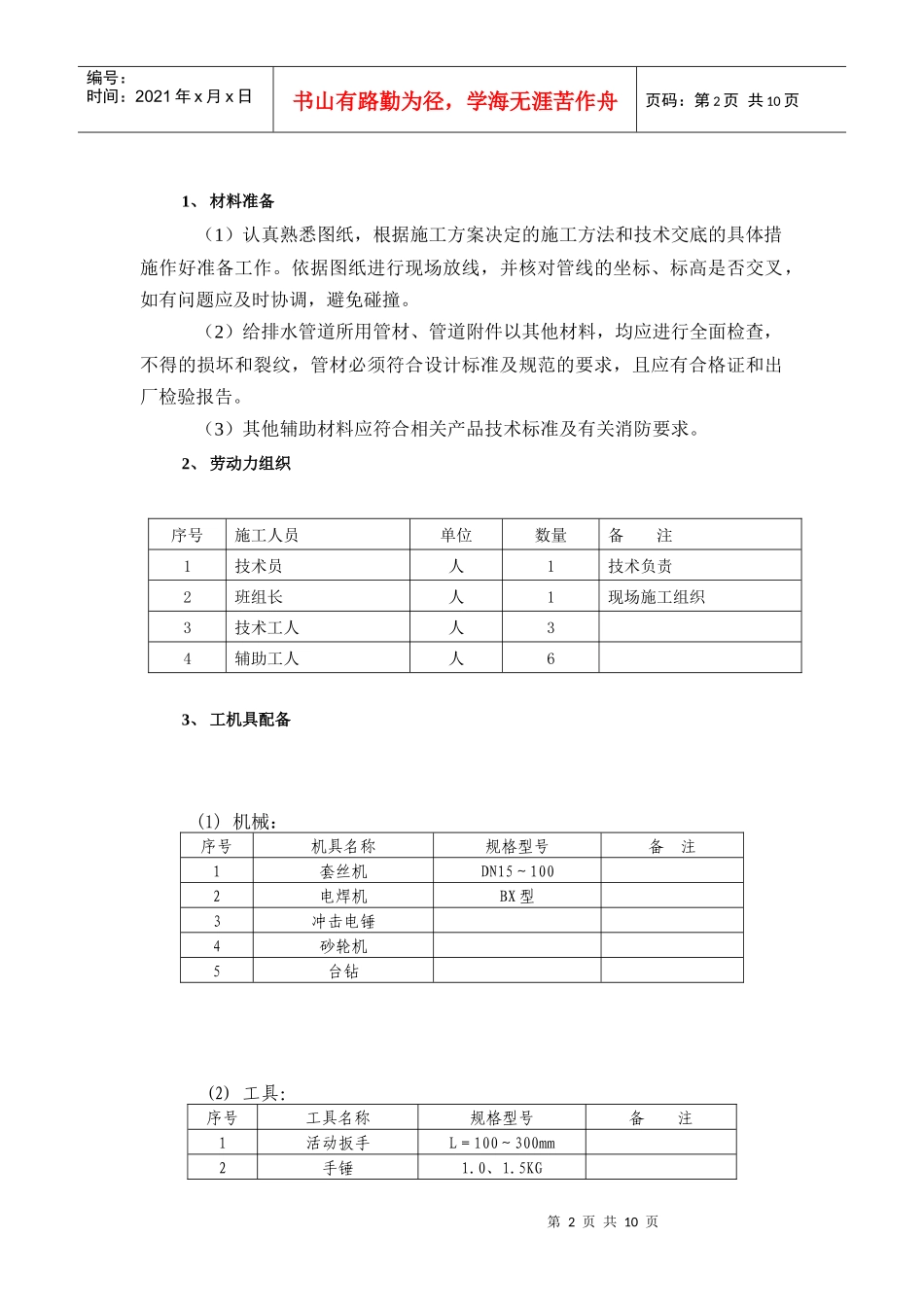

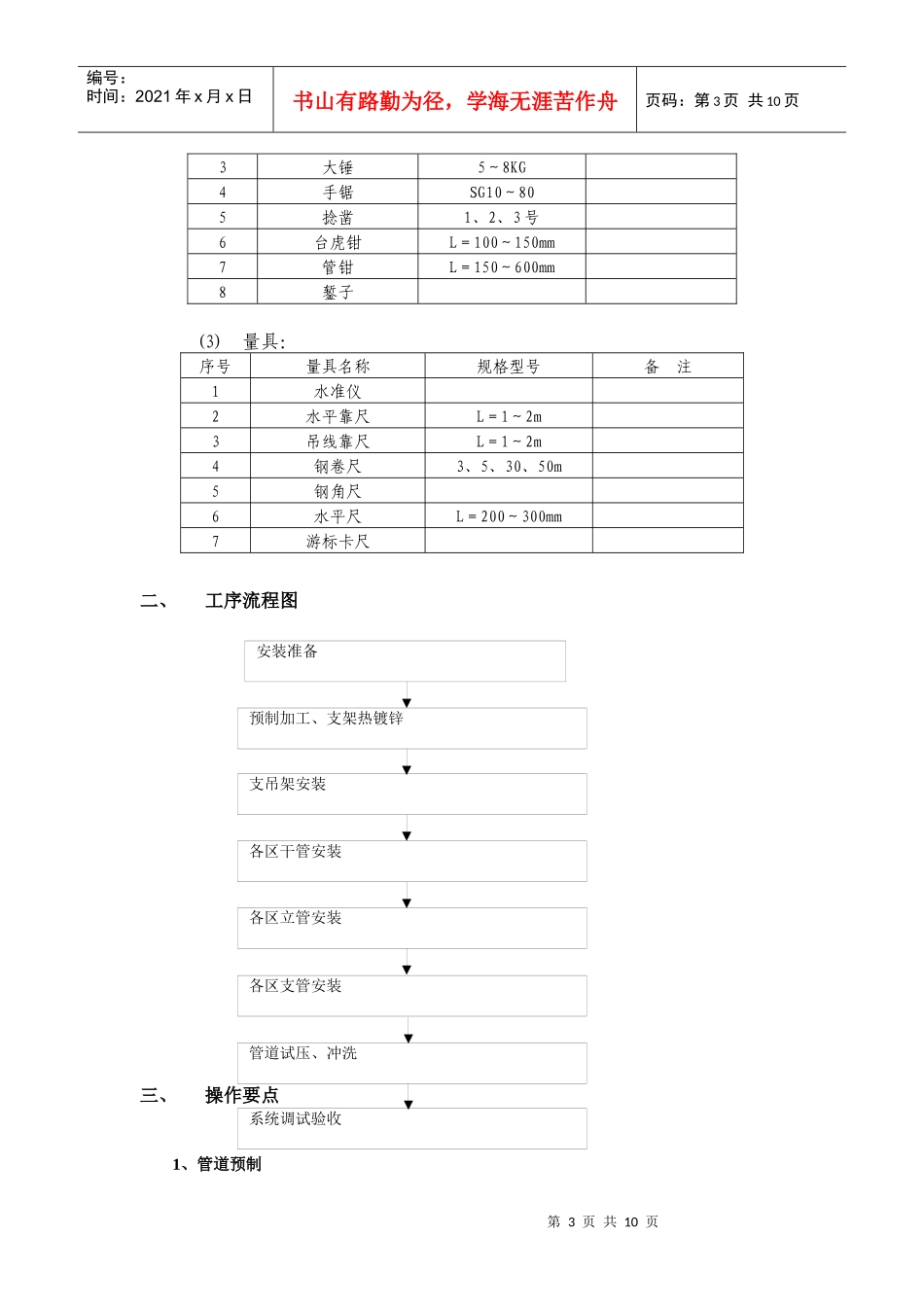

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页重庆市轨道交通三号线南延伸段给排水及消防系统工程给水系统作业指导书编制：审核：批准：重庆单轨公司轨道交通三号线南延伸段设备采购及安装工程项目部第二项目部2012年3月一、施工准备第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1、材料准备（1）认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施作好准备工作。依据图纸进行现场放线，并核对管线的坐标、标高是否交叉，如有问题应及时协调，避免碰撞。（2）给排水管道所用管材、管道附件以其他材料，均应进行全面检查，不得的损坏和裂纹，管材必须符合设计标准及规范的要求，且应有合格证和出厂检验报告。（3）其他辅助材料应符合相关产品技术标准及有关消防要求。2、劳动力组织序号施工人员单位数量备注1技术员人1技术负责2班组长人1现场施工组织3技术工人人34辅助工人人63、工机具配备(1)机械：序号机具名称规格型号备注1套丝机DN15～1002电焊机BX型3冲击电锤4砂轮机5台钻(2)工具：序号工具名称规格型号备注1活动扳手L＝100～300mm2手锤1.0、1.5KG第3页共10页第2页共10页安装准备预制加工、支架热镀锌支吊架安装各区立管安装各区干管安装各区支管安装管道试压、冲洗系统调试验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3大锤5～8KG4手锯SG10～805捻凿1、2、3号6台虎钳L＝100～150mm7管钳L＝150～600mm8錾子(3)量具：序号量具名称规格型号备注1水准仪2水平靠尺L＝1～2m3吊线靠尺L＝1～2m4钢卷尺3、5、30、50m5钢角尺6水平尺L＝200～300mm7游标卡尺二、工序流程图三、操作要点1、管道预制第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页结合施工图纸及现场实际走向，要加大管道的预制量。预制装好的管道应按比例进行抽查试压。管道切割后及时清除管端口的铁屑、铁皮，严禁有缩径现象存在。2、管线定位采用测量仪器，借助于土建提供的坐标点按图纸的要求给出管线走向，并按设计及规范要求，确定管线位置。3、支、吊架制作安装(1)支吊装制作要求管道支、吊、托架制作应按照图样要求进行施工，代用材料应取得设计者同意。管道支、吊、托架的间距及形式应满足施工图及相关规范的要求。管道支吊架、支座及零件的焊接应遵守结构件焊接工艺，焊缝高度不应小于焊件最小厚度，不得有漏焊、结渣或焊缝裂纹等缺陷。(2)支吊架安装支、吊架安装形式，参照现行《给水排水标准图集》，并根据施工图和现场实际情况选用，支、吊架安装应符合下列规定：固定支架承受着管道内压力的反力及补偿器弹性力的反力，因此，固定支架必须严格地安装在设计规定位置，并使管子牢固地固定在支架上。在进行管道与支架焊接时，管子不得有咬肉、烧穿等现象。在钢筋混凝土构件预埋钢板上焊接支架时，先校正支架焊接的标高位置，清除预埋钢板上的杂物，找正后施焊，焊缝必须满焊，焊缝高度不得少于焊接件最小厚度。与管道或设备接触紧密，固定牢靠；固定于建筑结构上的支、吊架，不得影响结构安全。4、钢管安装(1)设在吊顶内的消防给水管采用内外涂环氧复合钢管，大于等于DN100的镀锌钢管采用法兰盘或沟槽式接口，小于DN100的镀锌钢管可采用丝扣接口。车站内生产、生活给水管道采用内外涂PE复合钢管，丝扣或者沟槽连接；消火栓给水管采用内外涂环氧复合钢管，管径大于等于DN100的采用沟槽式连接，小于DN100的采用丝扣连接。(2)内外涂环氧复合钢管螺纹连接管道的螺纹连接保证螺纹无断丝:镀铮钢管和配件的保护层无破损，螺纹露出部分腐蚀良好，接口处无外露油麻等缺陷。调整管道使其平直，调整时受力第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页点离丝头100mm以上管道上紧后，外留丝扣2～3丝，并去除接口剩余麻丝，创去的保护层刷防锈漆防腐。管头内的麻丝用喷灯烧干净或用钢锯清理干净。(3)内外涂环氧复合钢管沟槽卡箍连接用滚动或切割方法加工管道沟槽(可在工厂或现...
