金淌水电站1#机组大修及试验记录(电气二次)VIP免费

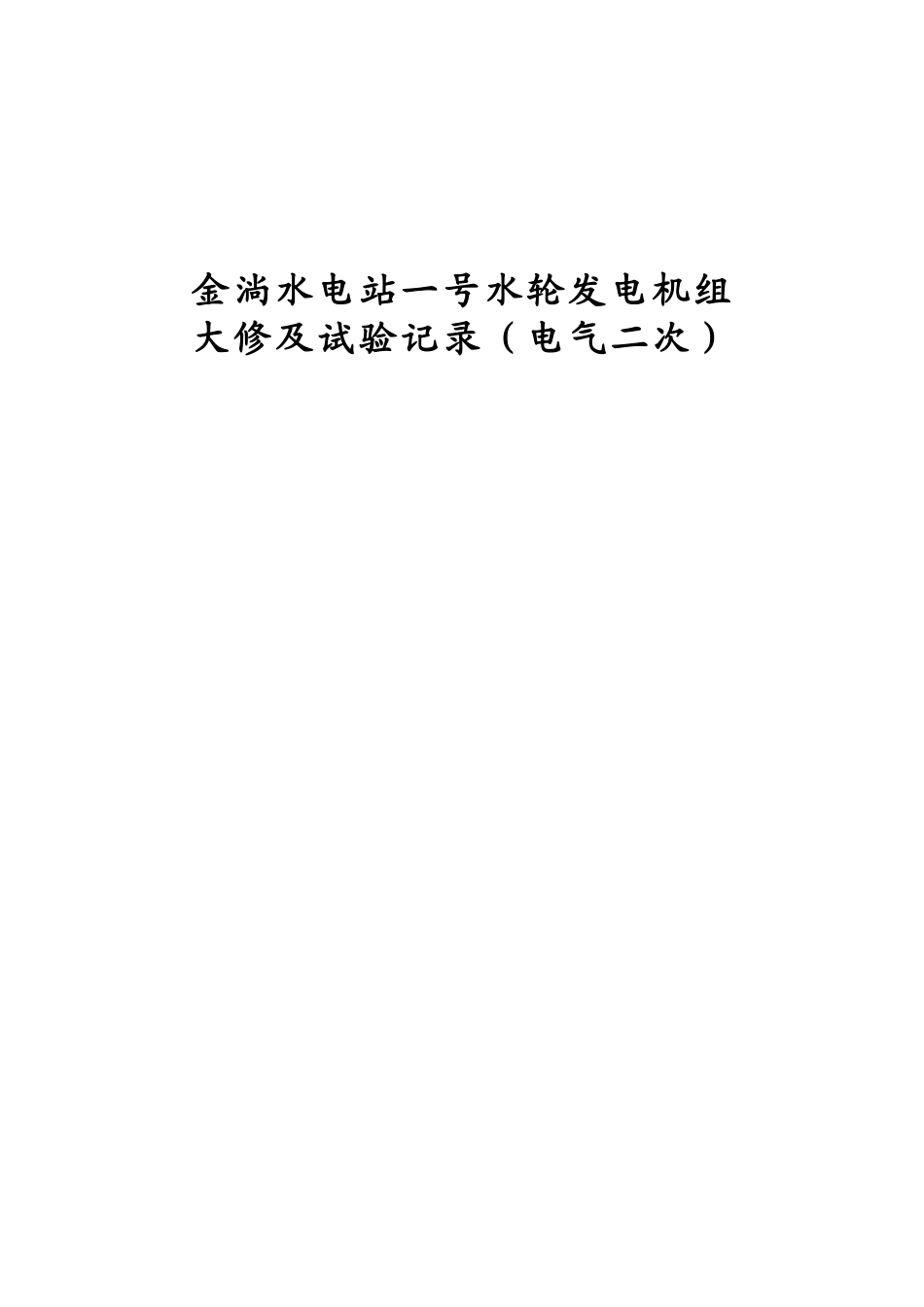

金淌水电站1#机组大修及试验记录(电气二次)_第1页
1/27

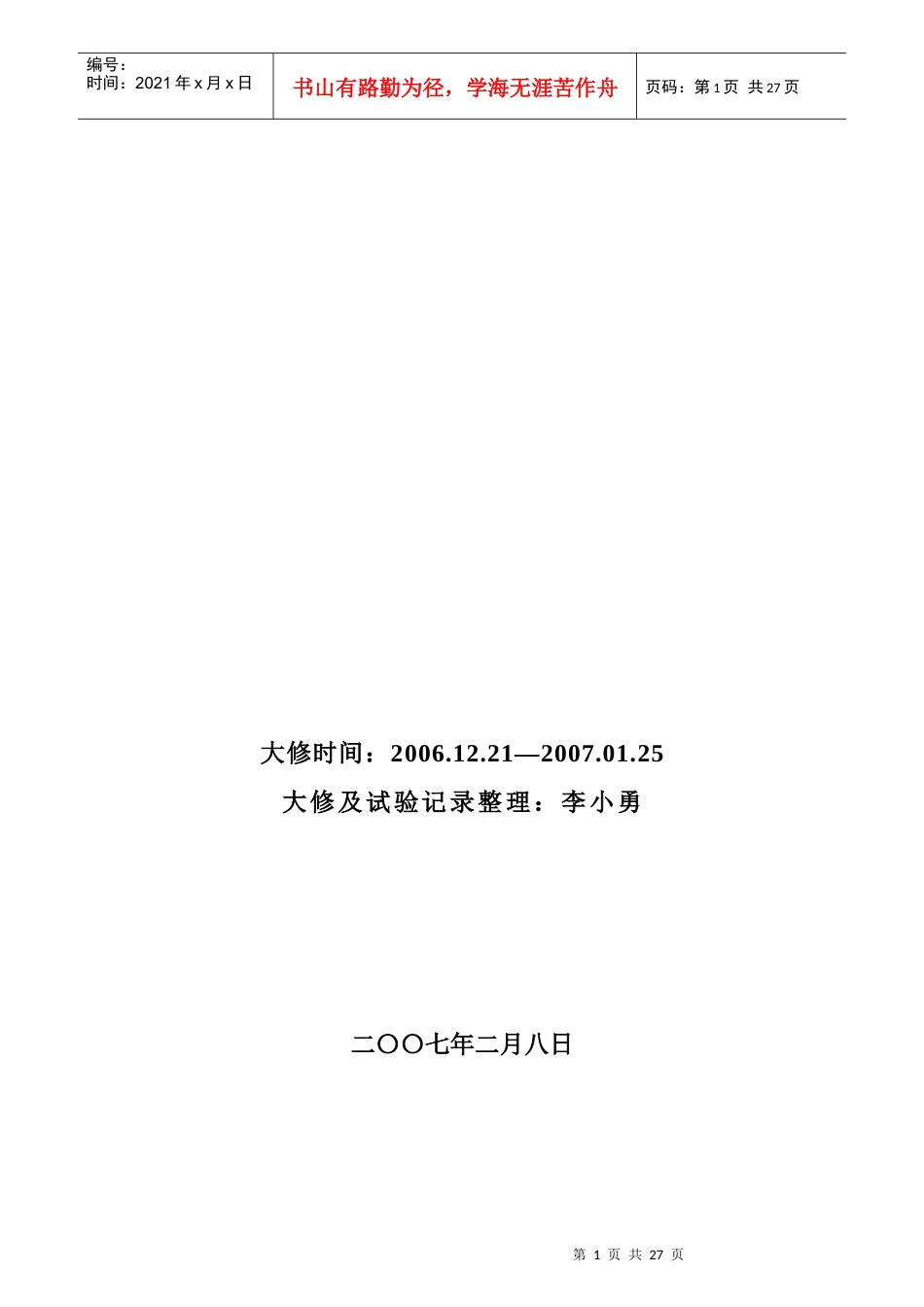

金淌水电站1#机组大修及试验记录(电气二次)_第2页
2/27
金淌水电站1#机组大修及试验记录(电气二次)_第3页
3/27
金淌水电站一号水轮发电机组大修及试验记录(电气二次)第1页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共27页大修时间:2006.12.21—2007.01.25大修及试验记录整理:李小勇二〇〇七年二月八日第2页共27页第1页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共27页金淌水电站1#机组电气二次部分大修及试验记录一、励磁系统(一)设备规范及基本参数1、励磁装置励磁调节器型号:DLT6000产品型号:FJL-1励磁方式:自并激三相可控硅静止整流励磁系统制造厂家:广州电器科学研究院/广州擎天电气实业有限公司额定容量:3665KW额定电压:6300V额定励磁电压:85V额定励磁电流:459A电压互感器变比:6000V/100V电流互感器变比:500A/5A2、励磁变压器型号:ZLSSGBY容量:110KVA接法:Y/△-11额定电压:6300V/158V额定电流:10.1A/401A绝缘等级:B制造厂家:昆明电机一分厂(二)检修及试验项目1、励磁盘盘体及盘内设备除尘、清扫、检查;电路板用细毛刷清除灰尘及污物;励磁柜滤网用水清洗干净并晒干后装好;2、励磁装置元器件检查检验;(1)检查测量电阻值R61=4.02KΩR62(起励电阻):10.6Ω第3页共27页第2页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共27页灭磁开关QFG分闸线圈(LTR)电阻:539Ω灭磁开关QFG合闸线圈(QCL)电阻:2.49KΩ灭磁开关QFG合闸接触器(LCL)线圈电阻:43.5KΩ起励接触器(Q61)线圈电阻:2.343KΩ风机电源接触器(QC01)线圈电阻:1.493KΩ起励回路二极管(V61)电阻:443Ω灭磁电阻(RFS):1.2Ω(2)检查可控硅快速熔断器F11、F12、F13、F14、F15、F16良好;检查DC22OV操作控制电源熔断器FU61、FU62良好;检查转子电压测量回路熔断器FU63、FU64良好(3)检查开关QDT61、QDT62、QFO1、S21正常;(4)检查DC220V直流电源开关及电源指示灯SA02;检查AC220V交流电源开关及电源指示灯SA01。发现SA01、SA02指示灯灯泡已坏,随即更换SA01、SA02指示灯灯泡;更换后电源指示正常。(5)检查A04继电器端子板、A07信号综合板、A40DLT6000总线端子板未见异常;紧固各电路板接线端子螺丝。(6)检查励磁变二次侧刀闸QS01刀口无毛刺及烧伤痕迹,刀闸在合闸状态时刀口接触良好。(7)检查灭磁开关QFG断口无毛刺及烧伤痕迹,检查QFG灭弧栅良好,开关在合闸状态时触头接触良好,断口同步性良好。(8)清扫检查K50板各元器件及跳线位置开关第4页共27页第3页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共27页跳线编号状态跳线编号状态JP11-2短接JP61-2短接JP21-3短接,2-4短接JP72-3短接JP3空JP81-2短接JP4空K2-1OPENJP51-2短接K2-2OPEN(9)调差整定开关为0~10档,本电站1#机组设为第3档,各项参数及设置已在设备出厂时调试好,请勿随意更改。3电气二次回路查线对线;4更换接线端子标示;全部端子标识已用电脑打号机打号。5变送器校验(详见变送器校验记录);6励磁系统电测表计校验(详见电测表计校验记录);7励磁系统继电器校验;名称型号动作(V)返回(V)线圈电阻(Ω)外观接点绝缘结论KTPDZS-2331101410690良好良好良好合格KCPDZY-2101052610240良好良好良好合格K03MK2PD-S13.95.5391良好良好良好合格K04MK2PD-S14.35.9389良好良好良好合格K05MK2PD-S14.26393良好良好良好合格K06MK2PD-S13.55.6388良好良好良好合格第5页共27页第4页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共27页K07MK2PD-S13.15.6392良好良好良好合格K08MK2PD-S14.66.2389良好良好良好合格K22MK2PD-S12.95.3391良好良好良好合格8紧固接线端子;盘内接线整理整齐;9电源部分检查:风机电源电压交流操作电源电压直流操作电源电压VI01输出电压VI02输出电压UABUACUBC40239840223324424.0223.9710起励回路检查及操作试验;1)起励回路元件及接线检查正常;2)近方(现地)手动起励正常;3)远方手动起励正常;4)模拟自动起励试验正常;5)检查起励电源极性正确;11灭磁开关QFG检查及操作试验;1)现地手动合闸/分闸:正确2)远方操作合闸/分闸:正确3)事故和逆变失败...
