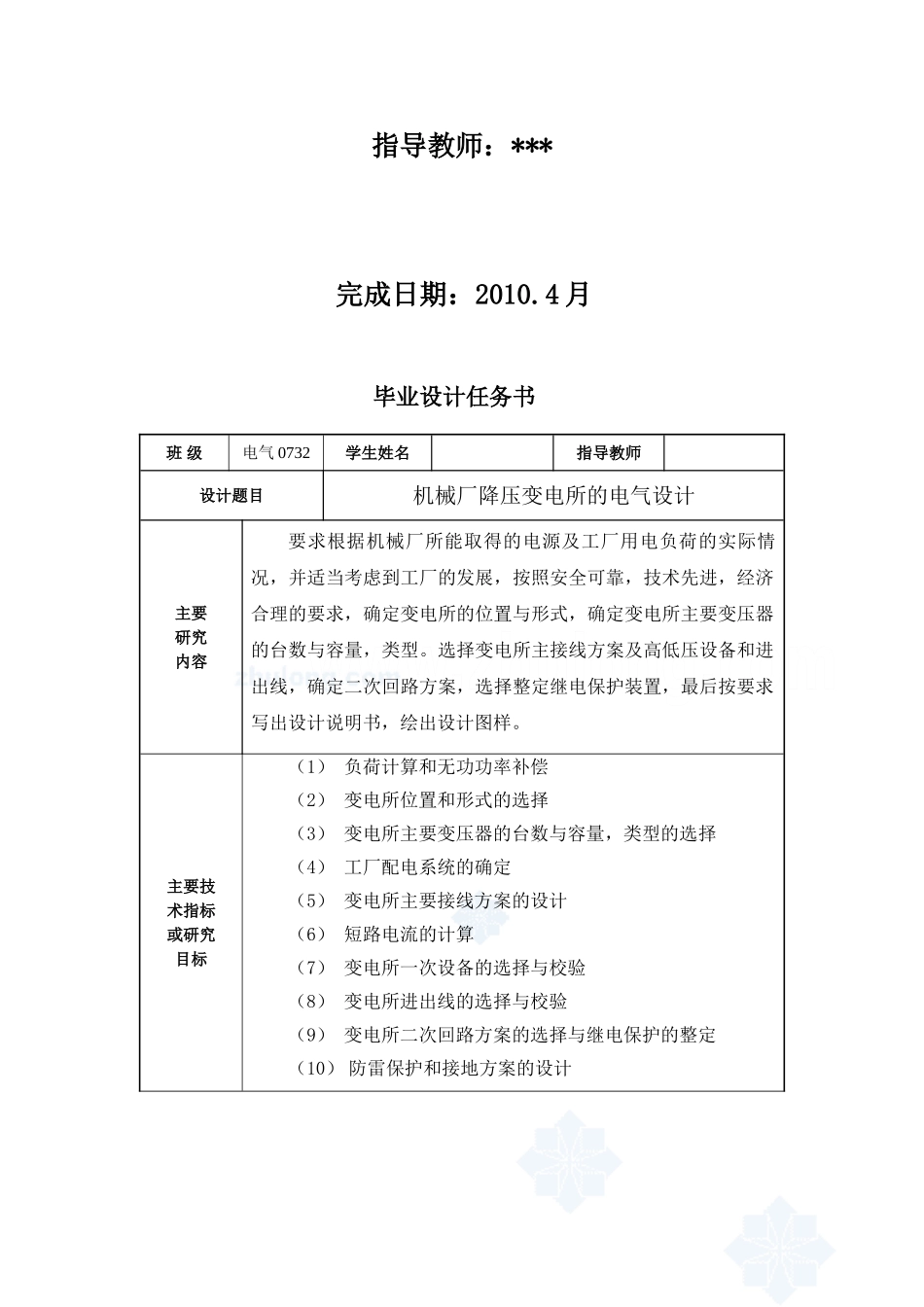

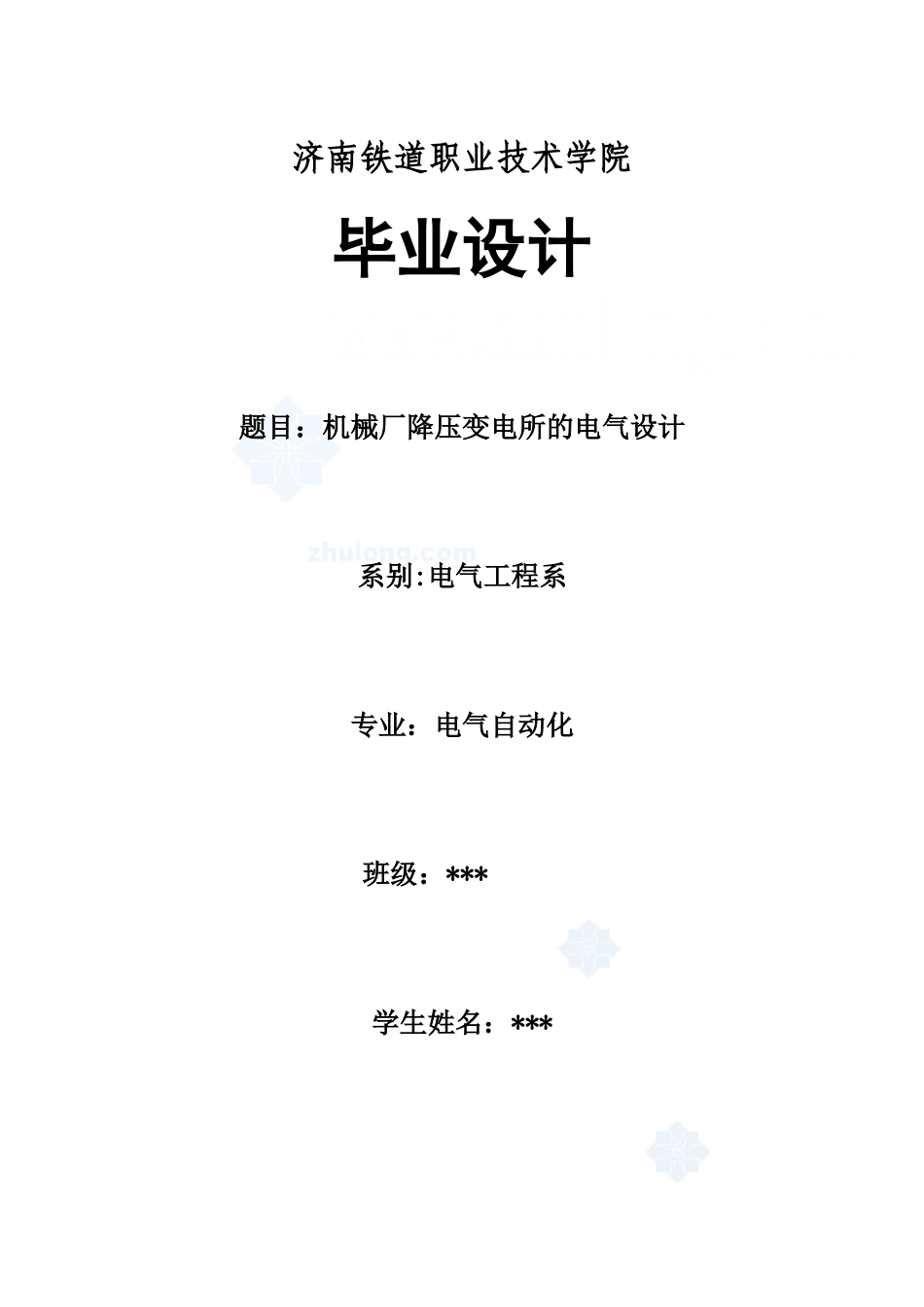

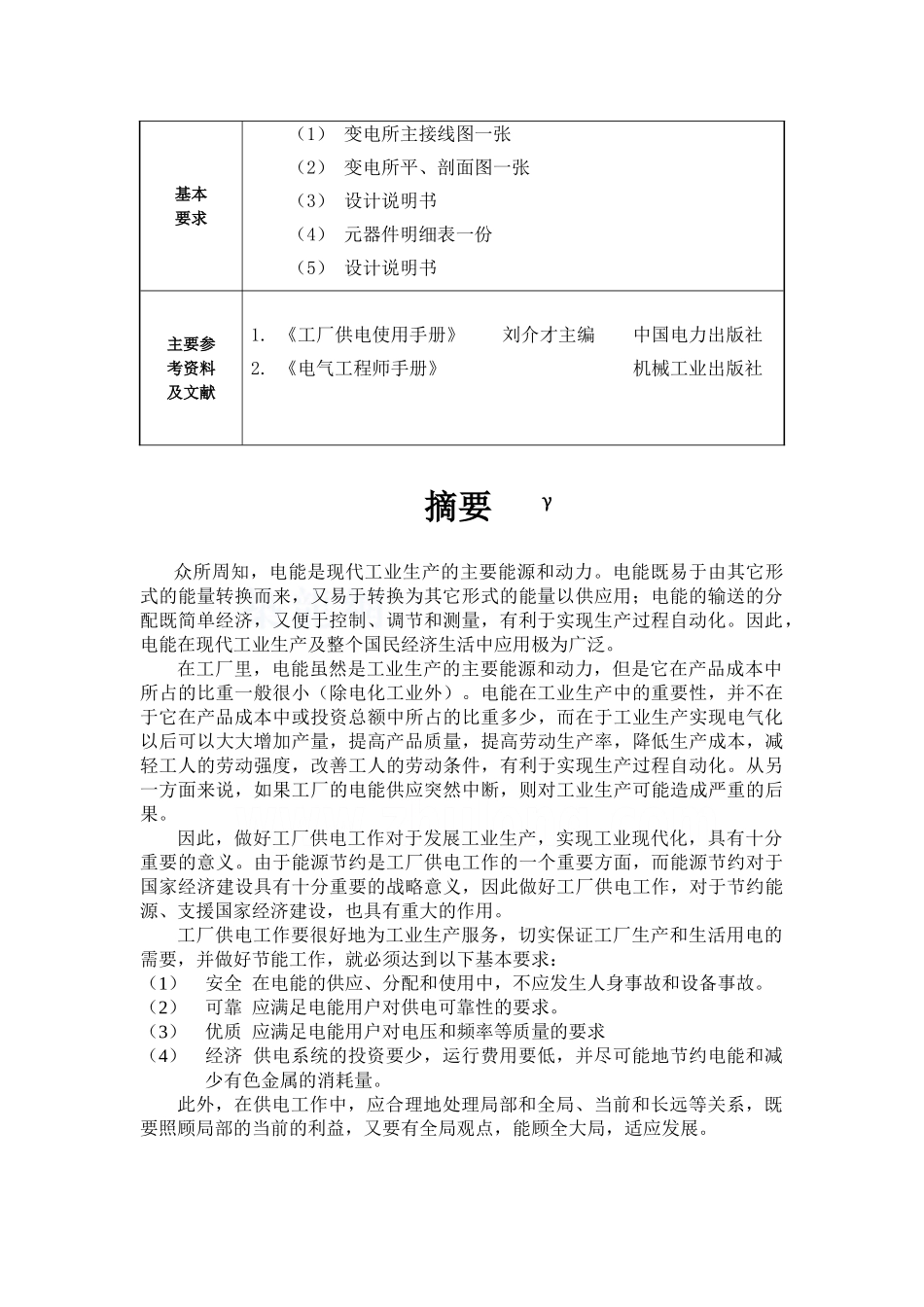

济南铁道职业技术学院毕业设计题目：机械厂降压变电所的电气设计系别:电气工程系专业：电气自动化班级：***学生姓名：***指导教师：***完成日期：2010.4月毕业设计任务书班级电气0732学生姓名指导教师设计题目机械厂降压变电所的电气设计主要研究内容要求根据机械厂所能取得的电源及工厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠，技术先进，经济合理的要求，确定变电所的位置与形式，确定变电所主要变压器的台数与容量，类型。选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，最后按要求写出设计说明书，绘出设计图样。主要技术指标或研究目标（1）负荷计算和无功功率补偿（2）变电所位置和形式的选择（3）变电所主要变压器的台数与容量，类型的选择（4）工厂配电系统的确定（5）变电所主要接线方案的设计（6）短路电流的计算（7）变电所一次设备的选择与校验（8）变电所进出线的选择与校验（9）变电所二次回路方案的选择与继电保护的整定（10）防雷保护和接地方案的设计基本要求（1）变电所主接线图一张（2）变电所平、剖面图一张（3）设计说明书（4）元器件明细表一份（5）设计说明书主要参考资料及文献1.《工厂供电使用手册》刘介才主编中国电力出版社2.《电气工程师手册》机械工业出版社摘要众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。（2）可靠应满足电能用户对供电可靠性的要求。（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。关键词：降压变电所变压器工厂负荷接线方案防雷及接地保护目录摘要........................................................................................................................21设计任务………………………………………………………………………...51.1设计要求………………………………………………………………………51.2设计依据………………………………………………………………………51.2.1工厂总平面图……………………………………………………………….51.2.2工厂负荷情况………………………………………………………………51.2.3气象资料……………………………………………………………………61.2.4地质水文资料………………………………………………………………61.2.5供电电源情况………………………………………………………………61.2.6电费制度及主要费用的计算………………………………………………7第一章负荷和无功功率计算及补偿........................................................................
